PCIe ライザー・アセンブリーおよびホット・スワップ・ドライブのケーブル配線
PCIe ライザー・アセンブリーとホット・スワップ・ドライブのケーブル配線を行う方法については、このトピックを参照してください。
重要
300mm シャーシの場合は、ライザー・ケーブルの配線に進む前に、アダプターのケーブル配線を完了してください (GPU/FPGA アダプター電源のケーブル配線 を参照)。
計画済みの構成に応じて、次の表から配線計画を選択します。
| 構成 | ライザー 1 | ライザー 2 | ||
| x16/x8 + x8x/16 | スロット 5 | x16 PCIe アダプター | スロット 3 | x8 PCIe アダプター |
| スロット 6 | x8 PCIe アダプター | スロット 4 | x16 PCIe アダプター | |
| x16/x16 + x16/x16 | スロット 5 | x16 PCIe アダプター | スロット 3 | x16 PCIe アダプター |
| スロット 6 | x16 PCIe アダプター | スロット 4 | x16 PCIe アダプター | |
| x16/x16 + x16 | スロット 5 | x16 PCIe アダプター | スロット 3 | NA |
| スロット 6 | x16 PCIe アダプター | スロット 4 | x16 PCIe アダプター | |
| x16 + x16 * | スロット 5 | x16 PCIe アダプター | スロット 3 | NA |
| スロット 6 | NA | スロット 4 | x16 PCIe アダプター | |
| x16/x16 + x8/x16 | スロット 5 | x16 PCIe アダプター | スロット 3 | x8 PCIe アダプター |
| スロット 6 | x16 PCIe アダプター | スロット 4 | x16 PCIe アダプター | |
| x16/x16 + DW FL GPU | スロット 5 | x16 PCIe アダプター | スロット 4 | ダブル幅フルサイズ GPU アダプター |
| スロット 6 | x16 PCIe アダプター | |||
| DW FL GPU + DW FL GPU | スロット 5 | ダブル幅フルサイズ GPU アダプター | スロット 4 | ダブル幅フルサイズ GPU アダプター |
| x16 + AnyBay | スロット 5 | x16 PCIe アダプター | スロット 3 | AnyBay ドライブ・ケージ |
| スロット 6 | NA | スロット 4 | ||
| x16/x16 + AnyBay | スロット 5 | x16 PCIe アダプター | スロット 3 | AnyBay ドライブ・ケージ |
| スロット 6 | x16 PCIe アダプター | スロット 4 | ||
| x16/x8 + AnyBay | スロット 5 | x16 PCIe アダプター | スロット 3 | AnyBay ドライブ・ケージ |
| スロット 6 | x8 PCIe アダプター | スロット 4 | ||
* この構成にはライザー・ケーブルは不要です。
x16/x8 + x8x/16
| ライザー 1 (x16/x8) | ||
 | ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 3 |
| ライザー 2 (x8/x16) | ||
 | ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 0 (垂直) | PCIe コネクター 2 |
x16/x16 + x16/x16
| ライザー 1 (x16/x16) | ||
 | ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (x16/x16) | ||
 | ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 0 (垂直) | PCIe コネクター 2 |
| 2 | ライザー・カード・コネクター 1 (直角) | PCIe コネクター 3 |
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 0 (垂直) | PCIe コネクター 2 |
| 2 | ライザー・カード・コネクター 1 (直角) | PCIe コネクター 3 |
x16/x16 + x16
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (x16) | ||
| ここではケーブルは不要です。 | ||
x16/x16 + x8/x16
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (x8/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 0 (垂直) | PCIe コネクター 2 |
x16/x16 + DW FL GPU
ライザー 2 にはライザー・ケーブルは不要です。
ライザー 2 に取り付けられているダブル幅フルサイズ GPU アダプターの電源ケーブルを接続します。
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (DW FL GPU) | ||
| ここではケーブルは不要です。 | ||
DW FL GPU + DW FL GPU
この構成にはライザー・ケーブルは不要です。
ダブル幅フルサイズ GPU アダプターの電源ケーブルを接続します。
| DW FL GPU + DW FL GPU | ||
 | ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー 1、スロット 5 の GPU | GPU 電源 コネクター 2 |
| 2 | ライザー 2、スロット 4 の GPU | GPU 電源 コネクター 1 |
x16 + AnyBay
ハードウェア RAID アダプターなし (SATA/NVMe)
| ライザー 1 (x16) | ||
| ここではケーブルは不要です。 | ||
| ライザー 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| 始点 (ドライブ・バックプレーン) | (オンボード) へ | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | SATA コネクター (4 ～ 7) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |

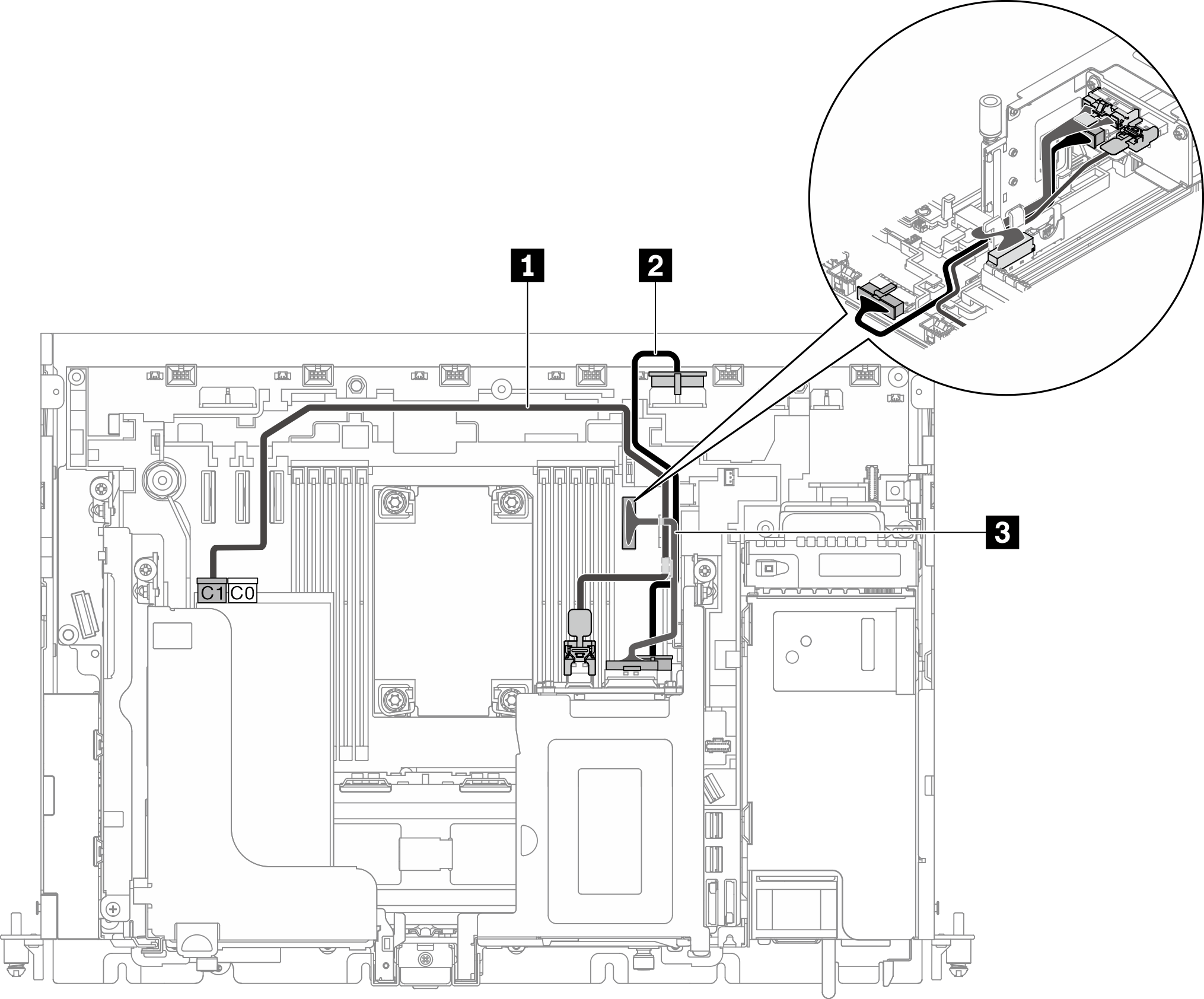

ハードウェア RAID アダプター (SAS/SATA/NVMe) 付き
| ライザー 1 (x16) | ||
| ここではケーブルは不要です。 | ||
| ライザー 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| 始点 (ドライブ・バックプレーン) | 終点 | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | RAID アダプター上の C1 コネクター (PCIe スロット 6) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |
x16/x16 + AnyBay
ハードウェア RAID アダプターなし (SATA/NVMe)
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (AnyBay SATA/NVMe) | ||
| ||
| 始点 (ドライブ・バックプレーン) | (オンボード) へ | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | SATA コネクター (4 ～ 7) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |
ハードウェア RAID アダプター (SAS/SATA/NVMe) 付き
| ライザー 1 (x16/x16) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 5 |
| 2 | ライザー・カード・コネクター 3 (直角) | PCIe コネクター 4 |
| ライザー 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| 始点 (ドライブ・バックプレーン) | 終点 | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | RAID アダプター上の C1 コネクター (PCIe スロット 6) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |
x16/x8 + AnyBay
ハードウェア RAID アダプターなし (SATA/NVMe)
| ライザー 1 (x16/x8) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 3 |
| ライザー 2 (AnyBay SATA/NVMe) | ||
| ||
| 始点 (ドライブ・バックプレーン) | (オンボード) へ | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | SATA コネクター (4 ～ 7) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |
ハードウェア RAID アダプター (SAS/SATA/NVMe) 付き
| ライザー 1 (x16/x8) | ||
| ||
| (ライザー) から | (オンボード) へ | |
| 1 | ライザー・カード・コネクター 2 (垂直) | PCIe コネクター 3 |
| ライザー 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| 始点 (ドライブ・バックプレーン) | 終点 | |
| 1 | ドライブ・バックプレーン SAS/SATA コネクター | RAID アダプター上の C1 コネクター (PCIe スロット 6) |
| 2 | ドライブ・バックプレーン電源コネクター | ドライブ電源コネクター 1 |
| 3 | ドライブ・バックプレーン PCIe コネクター | PCIe コネクター 2 |
