PCIe 라이저 어셈블리 및 핫 스왑 드라이브의 케이블 배선
이 항목에서 PCIe 라이저 어셈블리와 핫 스왑 드라이브의 케이블 배선 방법을 알아보십시오.
주의
300mm 섀시의 경우 라이저 케이블 배선을 진행하기 전에 어댑터 케이블 배선을 완료해야 합니다(GPU/FPGA 어댑터 전원의 케이블 배선 참조).
계획된 구성에 따라 다음 표에서 배선 계획을 선택합니다.
| 구성 | 라이저 1 | 라이저 2 | ||
| x16/x8 + x8x/16 | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | x8 PCIe 어댑터 |
| 슬롯 6 | x8 PCIe 어댑터 | 슬롯 4 | x16 PCIe 어댑터 | |
| x16/x16 + x16/x16 | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | x16 PCIe 어댑터 |
| 슬롯 6 | x16 PCIe 어댑터 | 슬롯 4 | x16 PCIe 어댑터 | |
| x16/x16 + x16 | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | 없음 |
| 슬롯 6 | x16 PCIe 어댑터 | 슬롯 4 | x16 PCIe 어댑터 | |
| x16 + x16 * | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | 없음 |
| 슬롯 6 | 없음 | 슬롯 4 | x16 PCIe 어댑터 | |
| x16/x16 + x8/x16 | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | x8 PCIe 어댑터 |
| 슬롯 6 | x16 PCIe 어댑터 | 슬롯 4 | x16 PCIe 어댑터 | |
| x16/x16 + DW FL GPU | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 4 | 전체 길이(FL) 더블 와이드 GPU 어댑터 |
| 슬롯 6 | x16 PCIe 어댑터 | |||
| DW FL GPU + DW FL GPU | 슬롯 5 | 전체 길이(FL) 더블 와이드 GPU 어댑터 | 슬롯 4 | 전체 길이(FL) 더블 와이드 GPU 어댑터 |
| x16 + AnyBay | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | AnyBay 드라이브 케이지 |
| 슬롯 6 | 없음 | 슬롯 4 | ||
| x16/x16 + AnyBay | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | AnyBay 드라이브 케이지 |
| 슬롯 6 | x16 PCIe 어댑터 | 슬롯 4 | ||
| x16/x8 + AnyBay | 슬롯 5 | x16 PCIe 어댑터 | 슬롯 3 | AnyBay 드라이브 케이지 |
| 슬롯 6 | x8 PCIe 어댑터 | 슬롯 4 | ||
* 이 구성에는 라이저 케이블이 필요하지 않습니다.
x16/x8 + x8x/16
| 라이저 1(x16/x8) | ||
 | ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 3 |
| 라이저 2(x8/x16) | ||
 | ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 0(수직) | PCIe 커넥터 2 |
x16/x16 + x16/x16
| 라이저 1(x16/x16) | ||
 | ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(x16/x16) | ||
 | ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 0(수직) | PCIe 커넥터 2 |
| 2 | 라이저 카드 커넥터 1(직각) | PCIe 커넥터 3 |
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 0(수직) | PCIe 커넥터 2 |
| 2 | 라이저 카드 커넥터 1(직각) | PCIe 커넥터 3 |
x16/x16 + x16
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(x16) | ||
| 여기에는 케이블이 필요하지 않습니다. | ||
x16/x16 + x8/x16
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(x8/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 0(수직) | PCIe 커넥터 2 |
x16/x16 + DW FL GPU
라이저 2에는 라이저 케이블이 필요하지 않습니다.
라이저 2에 설치된 더블 와이드 전체 길이(FL) GPU 어댑터의 전원 케이블을 연결합니다.
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(DW FL GPU) | ||
| 여기에는 케이블이 필요하지 않습니다. | ||
DW FL GPU + DW FL GPU
이 구성에는 라이저 케이블이 필요하지 않습니다.
더블 와이드 전체 길이(FL) GPU 어댑터의 전원 케이블을 연결하십시오.
| DW FL GPU + DW FL GPU | ||
 | ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 1, 슬롯 5의 GPU | GPU 전원 커넥터 2 |
| 2 | 라이저 2, 슬롯 4의 GPU | GPU 전원 커넥터 1 |
x16 + AnyBay
하드웨어 RAID 어댑터 없음(SATA/NVMe)
| 라이저 1(x16) | ||
| 여기에는 케이블이 필요하지 않습니다. | ||
| 라이저 2(AnyBay SAS/SATA/NVMe) | ||
 | ||
| 시작(드라이브 백플레인) | 끝(온보드) | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | SATA 커넥터(4-7) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |
하드웨어 RAID 어댑터 포함(SAS/SATA/NVMe)
| 라이저 1(x16) | ||
| 여기에는 케이블이 필요하지 않습니다. | ||
| 라이저 2(AnyBay SAS/SATA/NVMe) | ||
 | ||
| 시작(드라이브 백플레인) | 끝 | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | RAID 어댑터의 C1 커넥터(PCIe 슬롯 6) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |
x16/x16 + AnyBay
하드웨어 RAID 어댑터 없음(SATA/NVMe)
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(AnyBay SATA/NVMe) | ||
| ||
| 시작(드라이브 백플레인) | 끝(온보드) | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | SATA 커넥터(4-7) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |
하드웨어 RAID 어댑터 포함(SAS/SATA/NVMe)
| 라이저 1(x16/x16) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 5 |
| 2 | 라이저 카드 커넥터 3(직각) | PCIe 커넥터 4 |
| 라이저 2(AnyBay SAS/SATA/NVMe) | ||
| ||
| 시작(드라이브 백플레인) | 끝 | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | RAID 어댑터의 C1 커넥터(PCIe 슬롯 6) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |
x16/x8 + AnyBay
하드웨어 RAID 어댑터 없음(SATA/NVMe)
| 라이저 1(x16/x8) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 3 |
| 라이저 2(AnyBay SATA/NVMe) | ||
| ||
| 시작(드라이브 백플레인) | 끝(온보드) | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | SATA 커넥터(4-7) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |

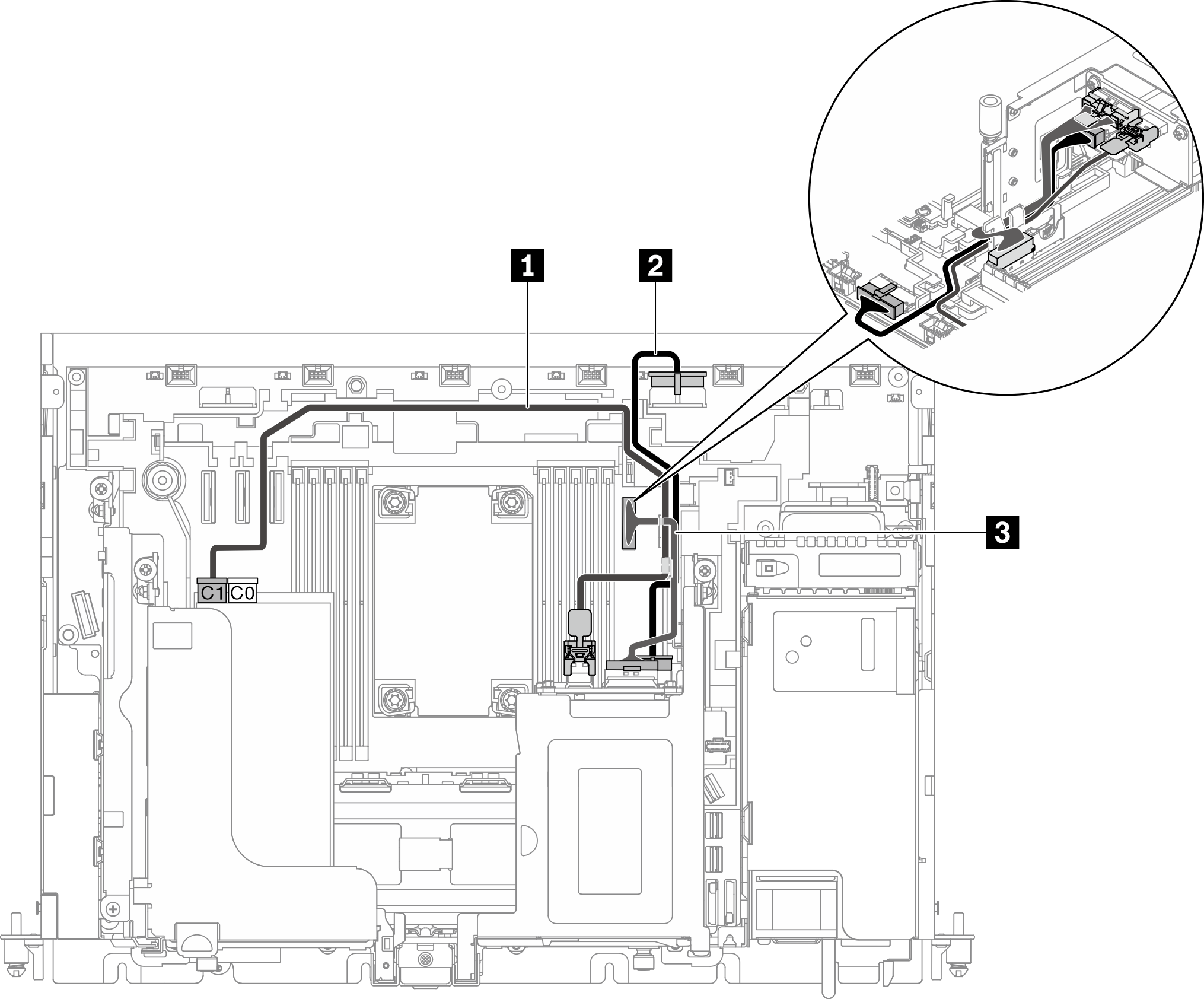

하드웨어 RAID 어댑터 포함(SAS/SATA/NVMe)
| 라이저 1(x16/x8) | ||
| ||
| 시작(라이저) | 끝(온보드) | |
| 1 | 라이저 카드 커넥터 2(수직) | PCIe 커넥터 3 |
| 라이저 2(AnyBay SAS/SATA/NVMe) | ||
| ||
| 시작(드라이브 백플레인) | 끝 | |
| 1 | 드라이브 백플레인 SAS/SATA 커넥터 | RAID 어댑터의 C1 커넥터(PCIe 슬롯 6) |
| 2 | 드라이브 백플레인 전원 커넥터 | 드라이브 전원 커넥터 1 |
| 3 | 드라이브 백플레인 PCIe 커넥터 | PCIe 커넥터 2 |
