Прокладка кабелей для блоков плат-адаптеров Riser PCIe и оперативно заменяемых дисков

В этом разделе представлены сведения по прокладке кабелей для блоков плат-адаптеров Riser PCIe и оперативно заменяемых дисков.

Внимание
В случае рамы 300 мм сначала выполните прокладку кабелей адаптера, прежде чем переходить к прокладке кабелей платы-адаптера Riser (см. раздел Прокладка кабелей для питания адаптера PCIe).

Выберите план прокладки в следующей таблице в соответствии с запланированной конфигурацией.



Табл. 1. Конфигурации платы-адаптера Riser и планы прокладки кабелей
КонфигурацияПлата-адаптер Riser 1Плата-адаптер Riser 2
x16/x8 + x8x/16Гнездо 5Адаптер PCIe x16Гнездо 3Адаптер PCIe x8
Гнездо 6Адаптер PCIe x8Гнездо 4Адаптер PCIe x16
x16/x16 + x16/x16Гнездо 5Адаптер PCIe x16Гнездо 3Адаптер PCIe x16
Гнездо 6Адаптер PCIe x16Гнездо 4Адаптер PCIe x16
x16/x16 + x8/x16Гнездо 5Адаптер PCIe x16Гнездо 3Адаптер PCIe x8
Гнездо 6Адаптер PCIe x16Гнездо 4Адаптер PCIe x16
x16/x16 и графический процессорГнездо 5Адаптер PCIe x16Гнездо 4Адаптер графического процессора двойной ширины
Гнездо 6Адаптер PCIe x16
Графический процессор DW и графический процессор DWГнездо 5Адаптер графического процессора двойной шириныГнездо 4Адаптер графического процессора двойной ширины
x16 + AnyBayГнездо 5Адаптер PCIe x16Гнездо 3Отсек для диска AnyBay
Гнездо 6НеприменимоГнездо 4
x16/x16 + AnyBayГнездо 5Адаптер PCIe x16Гнездо 3Отсек для диска AnyBay
Гнездо 6Адаптер PCIe x16Гнездо 4

x16/x8 + x8x/16

Табл. 2. Прокладка кабелей для x16/x8 (плата-адаптер Riser 1) + x8/x16 (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16/x8)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 3
Плата-адаптер Riser 2 (x8/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера Riser 0 (вертикальный)Разъем PCIe 2

x16/x16 + x16/x16

Табл. 3. Прокладка кабелей для x16/x16 (плата-адаптер Riser 1) + x16/x16 (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 5
2Разъем платы-адаптера Riser 3 (правый угол)Разъем PCIe 4
Плата-адаптер Riser 2 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера Riser 0 (вертикальный)Разъем PCIe 2
2Разъем платы-адаптера Riser 1 (правый угол)Разъем PCIe 3

x16/x16 + x8/x16

Табл. 4. Прокладка кабелей для x16/x16 (плата-адаптер Riser 1) + x8/x16 (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 5
2Разъем платы-адаптера Riser 3 (правый угол)Разъем PCIe 4
Плата-адаптер Riser 2 (x8/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера Riser 0 (вертикальный)Разъем PCIe 2

x16/x16 и графический процессор

Табл. 5. Прокладка кабелей для x16/x16 (плата-адаптера Riser 1) и графического процессора
Плата-адаптер Riser 1 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 5
2Разъем платы-адаптера Riser 3 (правый угол)Разъем PCIe 4
Плата-адаптер Riser 2 (графический процессор)
Кабель не требуется.

Графический процессор DW и графический процессор DW

Табл. 6. Прокладка кабелей для графического процессора DW и графического процессора DW
Графический процессор DW и графический процессор DW


От (плата-адаптер Riser)К (встроенный)
1Графический процессор в гнезде 5, плата-адаптер Riser 1Разъем питания графического процессора 2
2Графический процессор в гнезде 4, плата-адаптер Riser 2Разъем питания графического процессора 1

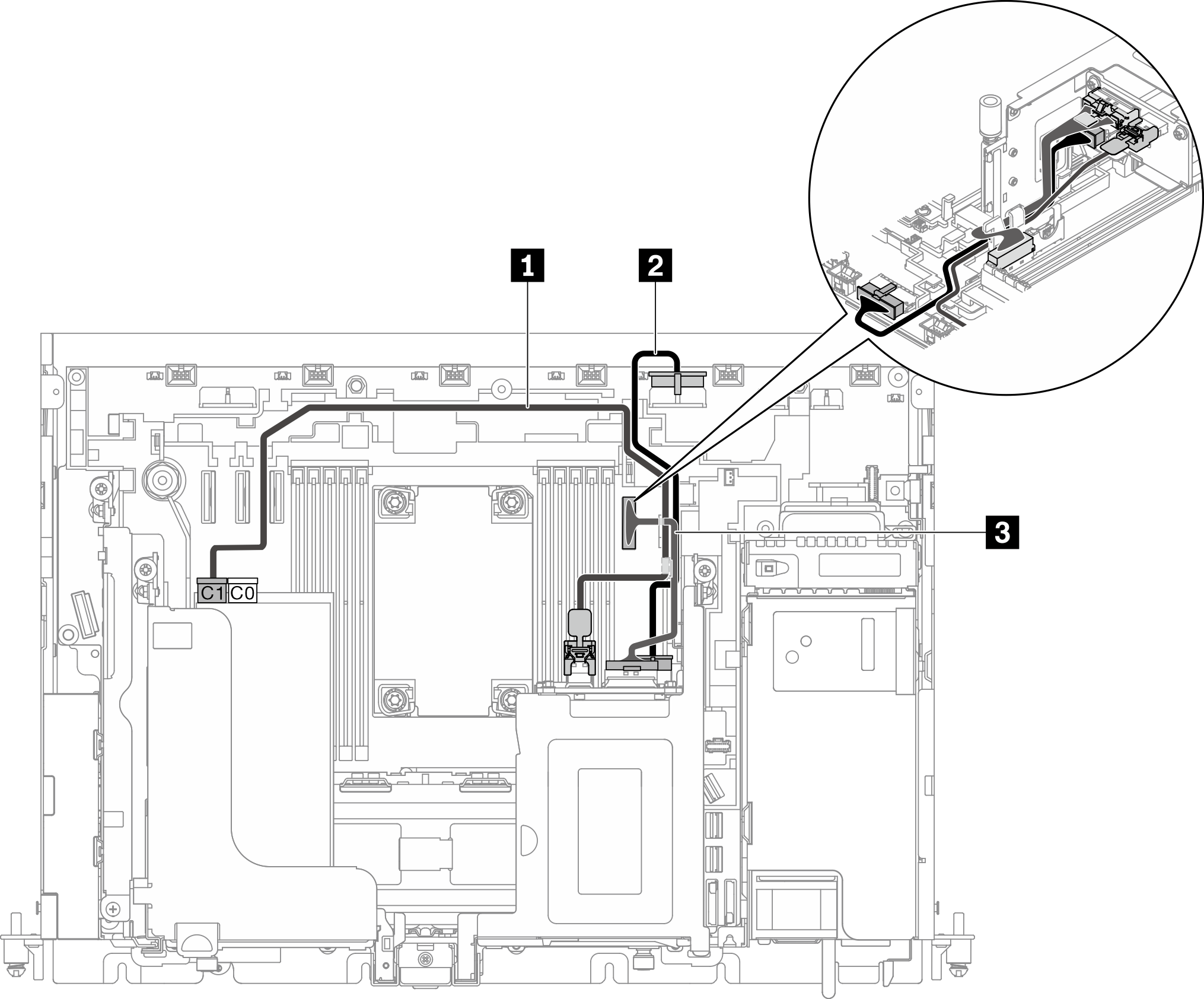

x16 + AnyBay

Без адаптера аппаратного массива RAID (SATA/NVMe)

Табл. 7. Прокладка кабелей для x16 (плата-адаптер Riser 1) и AnyBay SATA/NVMe (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16)
Кабель не требуется.
Плата-адаптер Riser 2 (AnyBay SATA)


Прим.
Установите 2 и/или 3 в соответствии с запланированной конфигурацией.
От (объединительная панель дисков)К (встроенный)
1Разъем SAS/SATA объединительной панели дисковРазъем SATA (4–7)
2Разъем питания объединительной панели дисковРазъем питания диска 1
3Разъем PCIe объединительной панели дисковРазъем PCIe 2

С адаптером аппаратного массива RAID (SAS)

Табл. 8. Прокладка кабелей для x16 (плата-адаптер Riser 1) и AnyBay SAS (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16)
Кабель не требуется.
Плата-адаптер Riser 2 (AnyBay SAS)


От (объединительная панель дисков)До
1Разъем SASРазъем C1 на адаптере RAID (гнездо 6 PCIe)
2Разъем питания объединительной панели дисковРазъем питания диска 1

x16/x16 + AnyBay

Без адаптера аппаратного массива RAID (SATA/NVMe)

Табл. 9. Прокладка кабелей для x16/x16 (плата-адаптер Riser 1) и AnyBay SATA/NVMe (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 5
2Разъем платы-адаптера Riser 3 (правый угол)Разъем PCIe 4
Плата-адаптер Riser 2 (AnyBay SATA)


Прим.
Установите 2 и/или 3 в соответствии с запланированной конфигурацией.
От (объединительная панель дисков)К (встроенный)
1Разъем SAS/SATA объединительной панели дисковРазъем SATA (4–7)
2Разъем питания объединительной панели дисковРазъем питания диска 1
3Разъем PCIe объединительной панели дисковРазъем PCIe 2

С адаптером аппаратного массива RAID (SAS)

Табл. 10. Прокладка кабелей для x16/x16 (плата-адаптер Riser 1) и AnyBay SAS (плата-адаптер Riser 2)
Плата-адаптер Riser 1 (x16/x16)


От (плата-адаптер Riser)К (встроенный)
1Разъем платы-адаптера 2 (вертикальный)Разъем PCIe 5
2Разъем платы-адаптера Riser 3 (правый угол)Разъем PCIe 4
Плата-адаптер Riser 2 (AnyBay SAS)


От (объединительная панель дисков)До
1Разъем SASРазъем C1 на адаптере RAID (гнездо 6 PCIe)
2Разъем питания объединительной панели дисковРазъем питания диска 1
