Cheminement des câbles pour assemblages de cartes mezzanines PCIe et unités remplaçables à chaud

Parcourez cette rubrique pour savoir comment procéder au cheminement des câbles pour les assemblages de cartes mezzanines PCIe et les unités remplaçables à chaud.

Avertissement
Pour le châssis 300 mm, assurez-vous de procéder au cheminement des câbles de l’adaptateur avant de passer au cheminement des câbles de la carte mezzanine (voir Cheminement des câbles pour l’alimentation des adaptateurs GPU/FPGA).

Référez-vous au tableau suivant pour choisir le plan de cheminement qui correspond à la configuration prévue.



Tableau 1. Configurations des cartes mezzanines et cheminement des câbles prévus
ConfigurationCarte mezzanine 1Carte mezzanine 2
x16/x8 + x8x/16Emplacement 5Adaptateur PCIe x16Emplacement 3Adaptateur PCIe x8
Emplacement 6Adaptateur PCIe x8Emplacement 4Adaptateur PCIe x16
x16/x16 + x16/x16Emplacement 5Adaptateur PCIe x16Emplacement 3Adaptateur PCIe x16
Emplacement 6Adaptateur PCIe x16Emplacement 4Adaptateur PCIe x16
x16/x16 + x16Emplacement 5Adaptateur PCIe x16Emplacement 3Non disponible
Emplacement 6Adaptateur PCIe x16Emplacement 4Adaptateur PCIe x16
x16 + x16 *Emplacement 5Adaptateur PCIe x16Emplacement 3Non disponible
Emplacement 6Non disponibleEmplacement 4Adaptateur PCIe x16
x16/x16 + x8/x16Emplacement 5Adaptateur PCIe x16Emplacement 3Adaptateur PCIe x8
Emplacement 6Adaptateur PCIe x16Emplacement 4Adaptateur PCIe x16
x16/x16 + DW FL GPUEmplacement 5Adaptateur PCIe x16Emplacement 4Adaptateur GPU double largeur pleine longueur
Emplacement 6Adaptateur PCIe x16
DW FL GPU + DW FL GPUEmplacement 5Adaptateur GPU double largeur pleine longueurEmplacement 4Adaptateur GPU double largeur pleine longueur
x16 + AnyBayEmplacement 5Adaptateur PCIe x16Emplacement 3Boîtier d’unités de disque dur AnyBay
Emplacement 6Non disponibleEmplacement 4
x16/x16 + AnyBayEmplacement 5Adaptateur PCIe x16Emplacement 3Boîtier d’unités de disque dur AnyBay
Emplacement 6Adaptateur PCIe x16Emplacement 4
x16/x8 + AnyBayEmplacement 5Adaptateur PCIe x16Emplacement 3Boîtier d’unités de disque dur AnyBay
Emplacement 6Adaptateur PCIe x8Emplacement 4

* Aucun câble de carte mezzanine n’est requis pour cette configuration.

x16/x8 + x8x/16

Tableau 2. Cheminement des câbles pour x16/x8 (carte mezzanine 1) + x8/x16 (carte mezzanine 2)
Carte mezzanine 1 (x16/x8)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 3
Carte mezzanine 2 (x8/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 0 (vertical)Connecteur PCIe 2

x16/x16 + x16/x16

Tableau 3. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + x16/x16 (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 0 (vertical)Connecteur PCIe 2
2Connecteur de carte mezzanine 1 (à angle droit)Connecteur PCIe 3
Tableau 4. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + x16/x16 (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 0 (vertical)Connecteur PCIe 2
2Connecteur de carte mezzanine 1 (à angle droit)Connecteur PCIe 3

x16/x16 + x16

Tableau 5. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + x16 (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (x16)
Aucun câble nécessaire ici.

x16/x16 + x8/x16

Tableau 6. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + x8/x16 (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (x8/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 0 (vertical)Connecteur PCIe 2

x16/x16 + DW FL GPU

Aucun câble de carte mezzanine n’est requis pour la carte mezzanine 2.

Branchez les câbles d’alimentation de l’adaptateur GPU double largeur et pleine longueur installé dans la carte mezzanine 2.

Tableau 7. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + DW FL GPU
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (DW, FL, GPU)
Aucun câble nécessaire ici.

DW FL GPU + DW FL GPU

Aucun câble de carte mezzanine n’est requis pour cette configuration.

Branchez les cordons d’alimentation des adaptateurs GPU double largeur et pleine longueur

Tableau 8. Cheminement des câbles pour DW FL GPU + DW FL GPU
DW FL GPU + DW FL GPU


De (carte mezzanine)Vers (intégré)
1GPU dans l’emplacement 5, carte mezzanine 1Connecteur d’alimentation GPU 2
2GPU dans l’emplacement 4, carte mezzanine 2Connecteur d’alimentation GPU 1

x16 + AnyBay

Sans adaptateur RAID matériel (SATA/NVMe)

Tableau 9. Cheminement des câbles pour x16 (carte mezzanine 1) + AnyBay SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16)
Aucun câble nécessaire ici.
Carte mezzanine 2 (AnyBay SAS/SATA/NVMe)


De (fond de panier d’unité)Vers (intégré)
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur SATA (4 à 7)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2

Avec adaptateur RAID matériel (SAS/SATA/NVMe)

Tableau 10. Cheminement des câbles pour x16 (carte mezzanine 1) + AnyBay SAS/SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16)
Aucun câble nécessaire ici.
Carte mezzanine 2 (AnyBay SAS/SATA/NVMe)


De (fond de panier d’unité)Vers
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur C1 sur adaptateur RAID (emplacement PCIe 6)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2

x16/x16 + AnyBay

Sans adaptateur RAID matériel (SATA/NVMe)

Tableau 11. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + AnyBay SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (AnyBay SATA/NVMe)


De (fond de panier d’unité)Vers (intégré)
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur SATA (4 à 7)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2

Avec adaptateur RAID matériel (SAS/SATA/NVMe)

Tableau 12. Cheminement des câbles pour x16/x16 (carte mezzanine 1) + AnyBay SAS/SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16/x16)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 5
2Connecteur de carte mezzanine 3 (à angle droit)Connecteur PCIe 4
Carte mezzanine 2 (AnyBay SAS/SATA/NVMe)


De (fond de panier d’unité)Vers
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur C1 sur adaptateur RAID (emplacement PCIe 6)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2

x16/x8 + AnyBay

Sans adaptateur RAID matériel (SATA/NVMe)

Tableau 13. Cheminement des câbles pour x16/x8 (carte mezzanine 1) + AnyBay SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16/x8)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 3
Carte mezzanine 2 (AnyBay SATA/NVMe)


De (fond de panier d’unité)Vers (intégré)
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur SATA (4 à 7)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2

Avec adaptateur RAID matériel (SAS/SATA/NVMe)

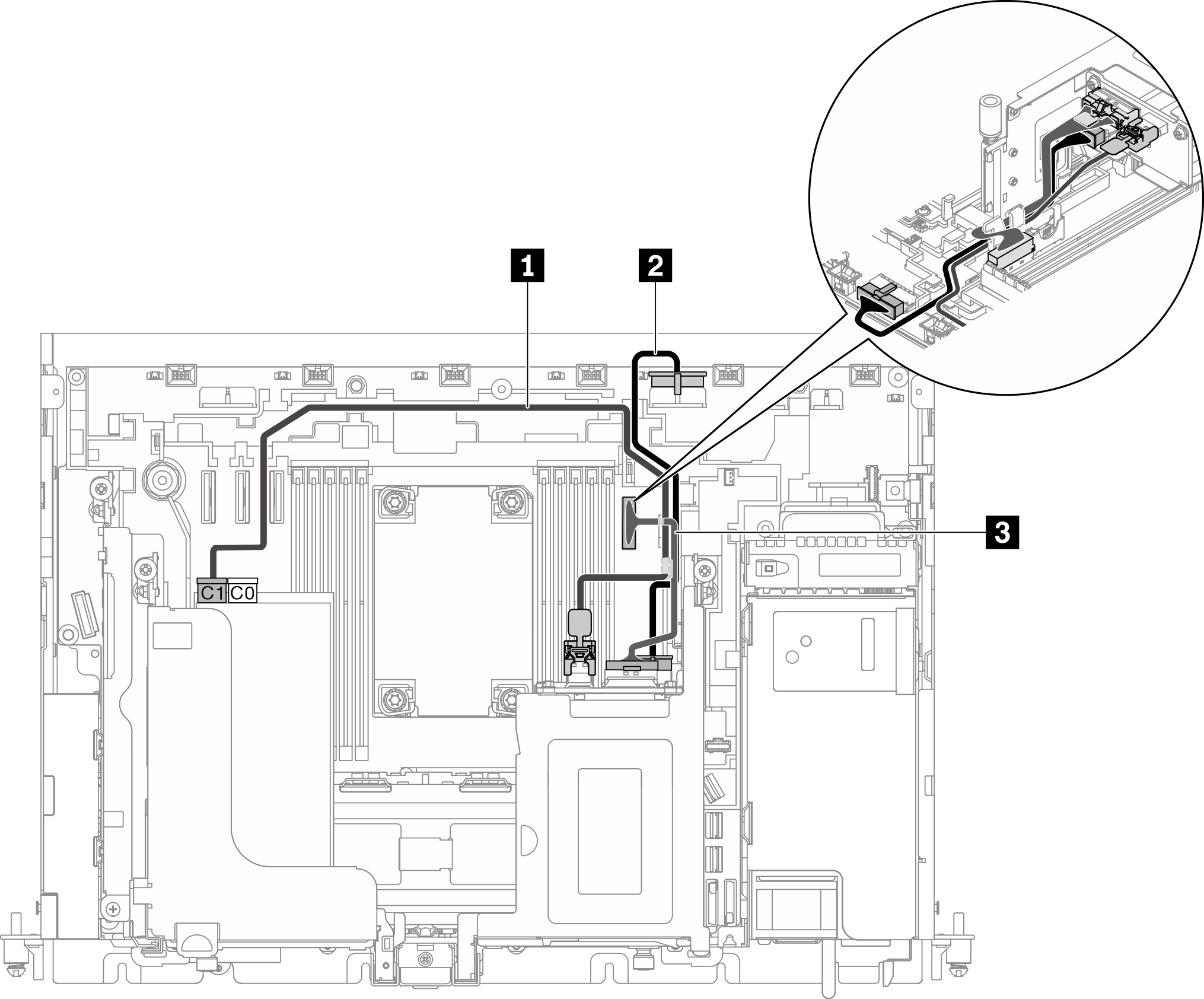

Tableau 14. Cheminement des câbles pour x16/x8 (carte mezzanine 1) + AnyBay SAS/SATA/NVMe (carte mezzanine 2)
Carte mezzanine 1 (x16/x8)


De (carte mezzanine)Vers (intégré)
1Connecteur de carte mezzanine 2 (vertical)Connecteur PCIe 3
Carte mezzanine 2 (AnyBay SAS/SATA/NVMe)


De (fond de panier d’unité)Vers
1Connecteur SAS/SATA du fond de panier d’unitéConnecteur C1 sur adaptateur RAID (emplacement PCIe 6)
2Connecteur d’alimentation du fond de panier d’unitéConnecteur d’alimentation de l’unité 1
3Connecteur PCIe du fond de panier d’unitéConnecteur PCIe 2
