PCIe 擴充卡組件和熱抽換硬碟的纜線佈線
請參閱本主題以瞭解如何為 PCIe 擴充卡組件和熱抽換硬碟進行纜線佈線。
小心
對於 300 公釐機箱，請確保先完成配接卡纜線佈線，然後再進行擴充卡纜線佈線（請參閱GPU/FPGA 配接卡電源的纜線佈線）。
根據計劃的配置，從下表中選擇佈線方案。
| 配置 | 擴充卡 1 | 擴充卡 2 | ||
| x16/x8 + x8x/16 | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | x8 PCIe 配接卡 |
| 插槽 6 | x8 PCIe 配接卡 | 插槽 4 | x16 PCIe 配接卡 | |
| x16/x16 + x16/x16 | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | x16 PCIe 配接卡 |
| 插槽 6 | x16 PCIe 配接卡 | 插槽 4 | x16 PCIe 配接卡 | |
| x16/x16 + x16 | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | 不適用 |
| 插槽 6 | x16 PCIe 配接卡 | 插槽 4 | x16 PCIe 配接卡 | |
| x16 + x16 * | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | 不適用 |
| 插槽 6 | 不適用 | 插槽 4 | x16 PCIe 配接卡 | |
| x16/x16 + x8/x16 | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | x8 PCIe 配接卡 |
| 插槽 6 | x16 PCIe 配接卡 | 插槽 4 | x16 PCIe 配接卡 | |
| x16/x16 + DW FL GPU | 插槽 5 | x16 PCIe 配接卡 | 插槽 4 | 雙寬全長 GPU 配接卡 |
| 插槽 6 | x16 PCIe 配接卡 | |||
| DW FL GPU + DW FL GPU | 插槽 5 | 雙寬全長 GPU 配接卡 | 插槽 4 | 雙寬全長 GPU 配接卡 |
| x16 + AnyBay | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | AnyBay 框架 |
| 插槽 6 | 不適用 | 插槽 4 | ||
| x16/x16 + AnyBay | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | AnyBay 框架 |
| 插槽 6 | x16 PCIe 配接卡 | 插槽 4 | ||
| x16/x8 + AnyBay | 插槽 5 | x16 PCIe 配接卡 | 插槽 3 | AnyBay 框架 |
| 插槽 6 | x8 PCIe 配接卡 | 插槽 4 | ||
* 此配置不需要擴充卡纜線。
x16/x8 + x8x/16
| 擴充卡 1 (x16/x8) | ||
 | ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 3 |
| 擴充卡 2 (x8/x16) | ||
 | ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 0（垂直） | PCIe 接頭 2 |
x16/x16 + x16/x16
| 擴充卡 1 (x16/x16) | ||
 | ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (x16/x16) | ||
 | ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 0（垂直） | PCIe 接頭 2 |
| 2 | 擴充卡接頭 1（直角） | PCIe 接頭 3 |
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 0（垂直） | PCIe 接頭 2 |
| 2 | 擴充卡接頭 1（直角） | PCIe 接頭 3 |
x16/x16 + x16
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (x16) | ||
| 這裡不需要纜線。 | ||
x16/x16 + x8/x16
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (x8/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 0（垂直） | PCIe 接頭 2 |
x16/x16 + DW FL GPU
擴充卡 2 不需要擴充卡纜線。
連接擴充卡 2 中安裝的雙寬全長 GPU 配接卡的電源線。
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (DW FL GPU) | ||
| 這裡不需要纜線。 | ||
DW FL GPU + DW FL GPU
此配置不需要擴充卡纜線。
連接雙寬全長 GPU 配接卡的電源線。
| DW FL GPU + DW FL GPU | ||
 | ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡 1 插槽 5 中的 GPU | GPU 電源接頭 2 |
| 2 | 擴充卡 2 插槽 4 中的 GPU | GPU 電源接頭 1 |
x16 + AnyBay
不含硬體 RAID 配接卡 (SATA/NVMe)
| 擴充卡 1 (x16) | ||
| 這裡不需要纜線。 | ||
| 擴充卡 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| 從（硬碟背板） | 到（機載） | |
| 1 | 硬碟背板 SAS/SATA 接頭 | SATA 接頭（4 至 7） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |

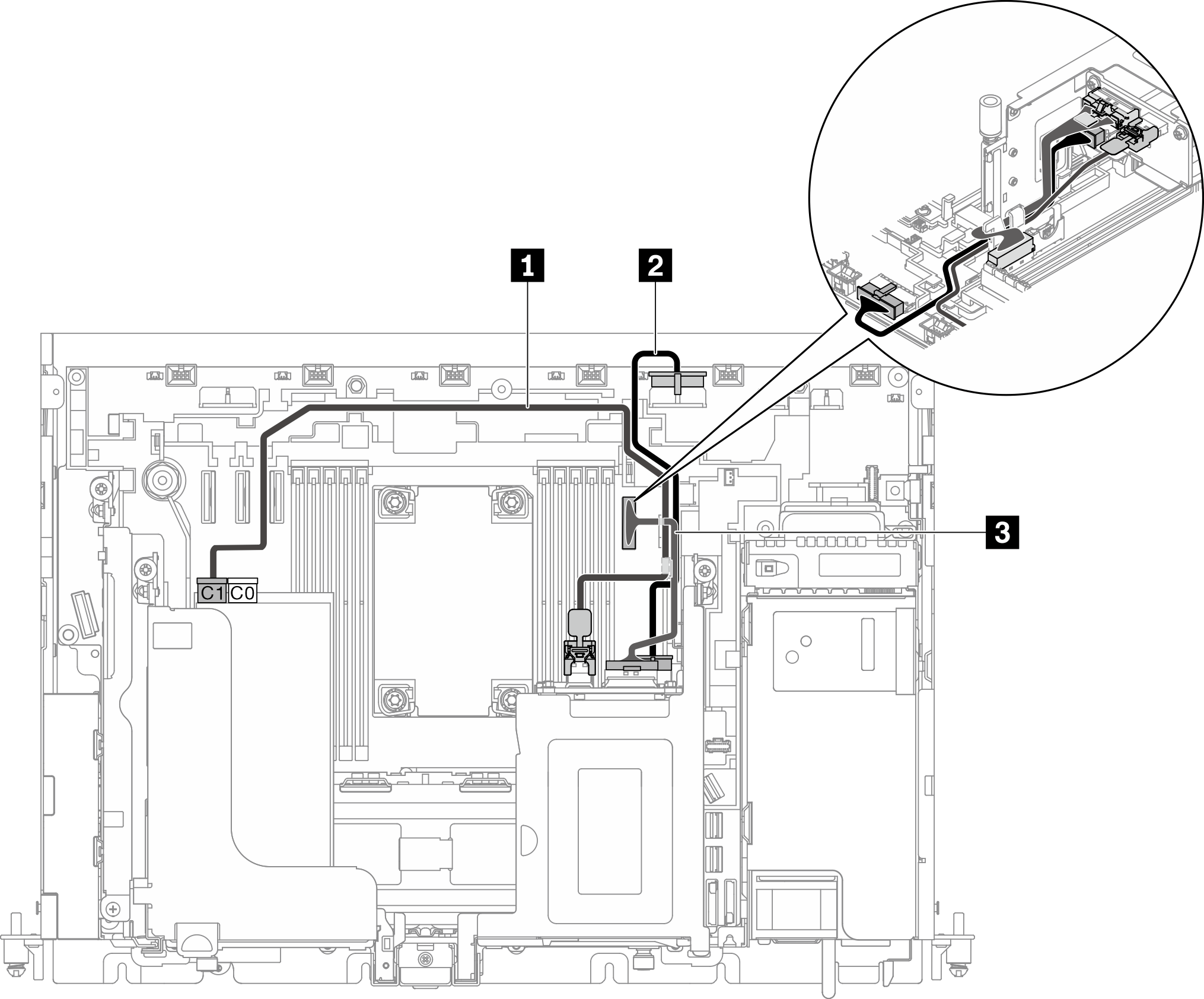

配備硬體 RAID 配接卡 (SAS/SATA/NVMe)
| 擴充卡 1 (x16) | ||
| 這裡不需要纜線。 | ||
| 擴充卡 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| 從（硬碟背板） | 到 | |
| 1 | 硬碟背板 SAS/SATA 接頭 | RAID 配接卡上的 C1 接頭（PCIe 插槽 6） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |
x16/x16 + AnyBay
不含硬體 RAID 配接卡 (SATA/NVMe)
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (AnyBay SATA/NVMe) | ||
| ||
| 從（硬碟背板） | 到（機載） | |
| 1 | 硬碟背板 SAS/SATA 接頭 | SATA 接頭（4 至 7） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |
配備硬體 RAID 配接卡 (SAS/SATA/NVMe)
| 擴充卡 1 (x16/x16) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 5 |
| 2 | 擴充卡接頭 3（直角） | PCIe 接頭 4 |
| 擴充卡 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| 從（硬碟背板） | 到 | |
| 1 | 硬碟背板 SAS/SATA 接頭 | RAID 配接卡上的 C1 接頭（PCIe 插槽 6） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |
x16/x8 + AnyBay
不含硬體 RAID 配接卡 (SATA/NVMe)
| 擴充卡 1 (x16/x8) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 3 |
| 擴充卡 2 (AnyBay SATA/NVMe) | ||
| ||
| 從（硬碟背板） | 到（機載） | |
| 1 | 硬碟背板 SAS/SATA 接頭 | SATA 接頭（4 至 7） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |
配備硬體 RAID 配接卡 (SAS/SATA/NVMe)
| 擴充卡 1 (x16/x8) | ||
| ||
| 從（擴充卡） | 到（機載） | |
| 1 | 擴充卡接頭 2（垂直） | PCIe 接頭 3 |
| 擴充卡 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| 從（硬碟背板） | 到 | |
| 1 | 硬碟背板 SAS/SATA 接頭 | RAID 配接卡上的 C1 接頭（PCIe 插槽 6） |
| 2 | 硬碟背板電源接頭 | 硬碟電源接頭 1 |
| 3 | 硬碟背板 PCIe 接頭 | PCIe 接頭 2 |
