PCIe 转接卡组合件和热插拔硬盘的线缆布放
请参阅本主题了解如何为 PCIe 转接卡组合件和热插拔硬盘布线。
注意
对于 300 毫米机箱，请确保先完成适配器的线缆布放，然后再进行转接卡的线缆布放（请参阅GPU/FPGA 适配器的电源线布放）。
根据计划的配置，从下表中选择布线方案。
| 配置 | 转接卡 1 | 转接卡 2 | ||
| x16/x8 + x8/x16 | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | x8 PCIe 适配器 |
| 插槽 6 | x8 PCIe 适配器 | 插槽 4 | x16 PCIe 适配器 | |
| x16/x16 + x16/x16 | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | x16 PCIe 适配器 |
| 插槽 6 | x16 PCIe 适配器 | 插槽 4 | x16 PCIe 适配器 | |
| x16/x16 + x16 | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | NA |
| 插槽 6 | x16 PCIe 适配器 | 插槽 4 | x16 PCIe 适配器 | |
| x16 + x16 * | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | NA |
| 插槽 6 | NA | 插槽 4 | x16 PCIe 适配器 | |
| x16/x16 + x8/x16 | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | x8 PCIe 适配器 |
| 插槽 6 | x16 PCIe 适配器 | 插槽 4 | x16 PCIe 适配器 | |
| x16/x16 + DW FL GPU | 插槽 5 | x16 PCIe 适配器 | 插槽 4 | 双宽全长 GPU 适配器 |
| 插槽 6 | x16 PCIe 适配器 | |||
| DW FL GPU + DW FL GPU | 插槽 5 | 双宽全长 GPU 适配器 | 插槽 4 | 双宽全长 GPU 适配器 |
| x16 + AnyBay | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | AnyBay 硬盘仓 |
| 插槽 6 | NA | 插槽 4 | ||
| x16/x16 + AnyBay | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | AnyBay 硬盘仓 |
| 插槽 6 | x16 PCIe 适配器 | 插槽 4 | ||
| x16/x8 + AnyBay | 插槽 5 | x16 PCIe 适配器 | 插槽 3 | AnyBay 硬盘仓 |
| 插槽 6 | x8 PCIe 适配器 | 插槽 4 | ||
* 此配置不需要转接卡线缆。
x16/x8 + x8/x16
| 转接卡 1（x16/x8） | ||
 | ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 3 |
| 转接卡 2（x8/x16） | ||
 | ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 0（垂直） | PCIe 接口 2 |
x16/x16 + x16/x16
| 转接卡 1（x16/x16） | ||
 | ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（x16/x16） | ||
 | ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 0（垂直） | PCIe 接口 2 |
| 2 | 转接卡接口 1（直角） | PCIe 接口 3 |
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 0（垂直） | PCIe 接口 2 |
| 2 | 转接卡接口 1（直角） | PCIe 接口 3 |
x16/x16 + x16
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（x16） | ||
| 此处无需连接线缆。 | ||
x16/x16 + x8/x16
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（x8/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 0（垂直） | PCIe 接口 2 |
x16/x16 + DW FL GPU
转接卡 2 不需要转接卡线缆。
连接安装在转接卡 2 中的双宽全长 GPU 适配器的电源线。
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（DW FL GPU） | ||
| 此处无需连接线缆。 | ||
DW FL GPU + DW FL GPU
此配置不需要转接卡线缆。
连接双宽全长 GPU 适配器的电源线。
| DW FL GPU + DW FL GPU | ||
 | ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡 1 上的插槽 5 中的 GPU | GPU 电源接口 2 |
| 2 | 转接卡 2 上的插槽 4 中的 GPU | GPU 电源接口 1 |

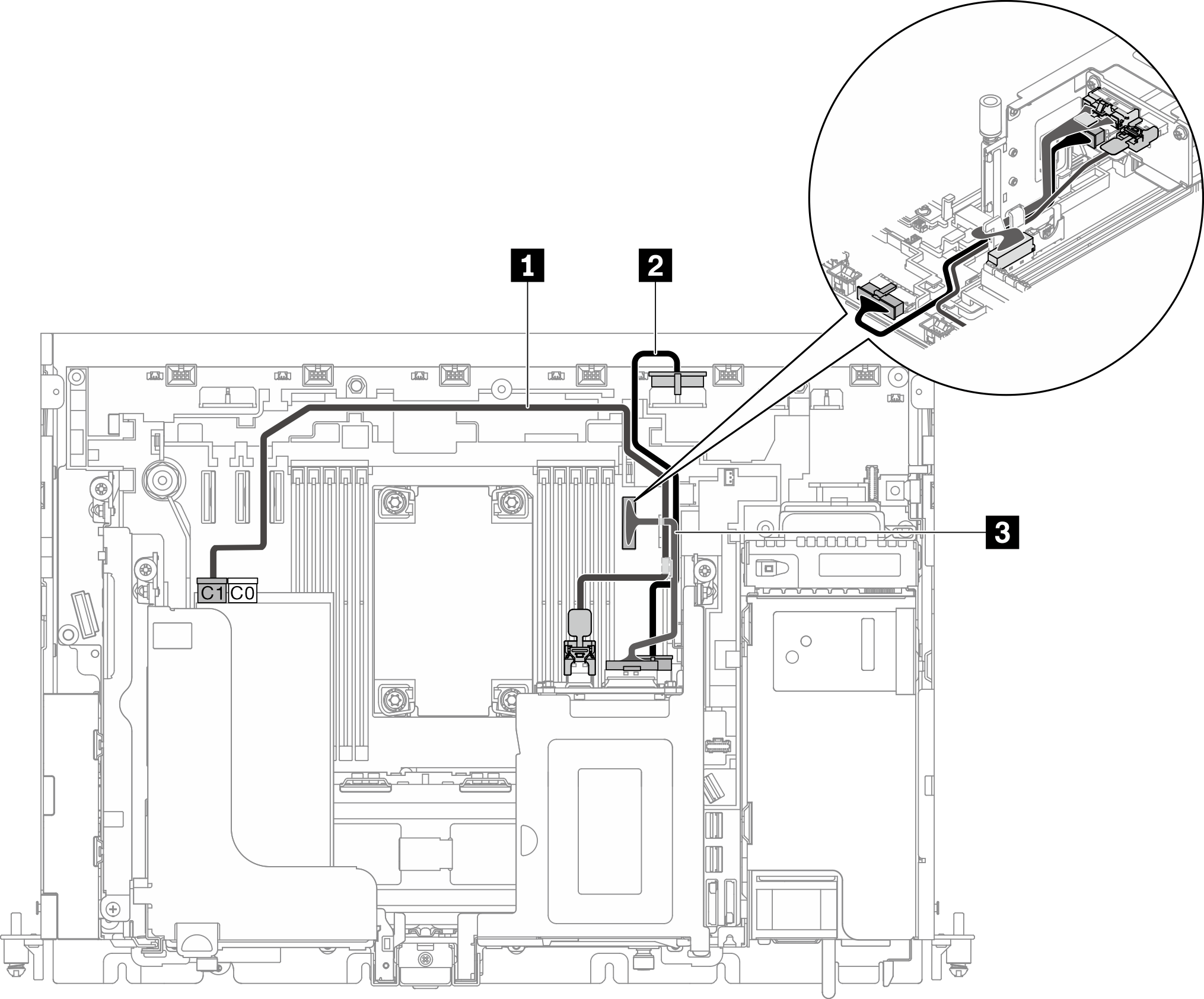

x16 + AnyBay
不带硬件 RAID 适配器（SATA/NVMe）
| 转接卡 1（x16） | ||
| 此处无需连接线缆。 | ||
| 转接卡 2（AnyBay SAS/SATA/NVMe） | ||
 | ||
| 从（硬盘背板） | 到（板载） | |
| 1 | 硬盘背板 SAS/SATA 接口 | SATA 接口（4 到 7） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
带硬件 RAID 适配器（SAS/SATA/NVMe）
| 转接卡 1（x16） | ||
| 此处无需连接线缆。 | ||
| 转接卡 2（AnyBay SAS/SATA/NVMe） | ||
 | ||
| 从（硬盘背板） | 到 | |
| 1 | 硬盘背板 SAS/SATA 接口 | RAID 适配器上的 C1 接口（PCIe 插槽 6） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
x16/x16 + AnyBay
不带硬件 RAID 适配器（SATA/NVMe）
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（AnyBay SATA/NVMe） | ||
| ||
| 从（硬盘背板） | 到（板载） | |
| 1 | 硬盘背板 SAS/SATA 接口 | SATA 接口（4 到 7） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
带硬件 RAID 适配器（SAS/SATA/NVMe）
| 转接卡 1（x16/x16） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 5 |
| 2 | 转接卡接口 3（直角） | PCIe 接口 4 |
| 转接卡 2（AnyBay SAS/SATA/NVMe） | ||
| ||
| 从（硬盘背板） | 到 | |
| 1 | 硬盘背板 SAS/SATA 接口 | RAID 适配器上的 C1 接口（PCIe 插槽 6） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
x16/x8 + AnyBay
不带硬件 RAID 适配器（SATA/NVMe）
| 转接卡 1（x16/x8） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 3 |
| 转接卡 2（AnyBay SATA/NVMe） | ||
| ||
| 从（硬盘背板） | 到（板载） | |
| 1 | 硬盘背板 SAS/SATA 接口 | SATA 接口（4 到 7） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
带硬件 RAID 适配器（SAS/SATA/NVMe）
| 转接卡 1（x16/x8） | ||
| ||
| 从（转接卡） | 到（板载） | |
| 1 | 转接卡接口 2（垂直） | PCIe 接口 3 |
| 转接卡 2（AnyBay SAS/SATA/NVMe） | ||
| ||
| 从（硬盘背板） | 到 | |
| 1 | 硬盘背板 SAS/SATA 接口 | RAID 适配器上的 C1 接口（PCIe 插槽 6） |
| 2 | 硬盘背板电源接口 | 硬盘电源接口 1 |
| 3 | 硬盘背板 PCIe 接口 | PCIe 接口 2 |
