การเดินสายสำหรับส่วนประกอบตัวยก PCIe และไดรฟ์แบบ Hot-swap
ดูหัวข้อนี้เพื่อเรียนรู้วิธิเดินสายสำหรับส่วนประกอบตัวยก PCIe และไดรฟ์แบบ Hot-swap
ข้อควรสนใจ
สำหรับตัวเครื่องขนาด 300 มม. ตรวจสอบให้แน่ใจว่าได้เดินสายอะแดปเตอร์ให้เรียบร้อยก่อนดำเนินการเดินสายตัวยก (ดู การเดินสายไฟสำหรับอะแดปเตอร์ GPU/FPGA)
เลือกแผนการเดินสายจากตารางต่อไปนี้ตามการกําหนดค่าที่วางแผนไว้
| การกำหนดค่า | ตัวยก 1 | ตัวยก 2 | ||
| x16/x8 + x8x/16 | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | อะแดปเตอร์ PCIe x8 |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x8 | ช่องเสียบ 4 | อะแดปเตอร์ PCIe x16 | |
| x16/x16 + x16/x16 | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | อะแดปเตอร์ PCIe x16 |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 4 | อะแดปเตอร์ PCIe x16 | |
| x16/x16 + x16 | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | NA |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 4 | อะแดปเตอร์ PCIe x16 | |
| x16 + x16 * | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | NA |
| ช่องเสียบ 6 | NA | ช่องเสียบ 4 | อะแดปเตอร์ PCIe x16 | |
| x16/x16 + x8/x16 | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | อะแดปเตอร์ PCIe x8 |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 4 | อะแดปเตอร์ PCIe x16 | |
| x16/x16 + DW FL GPU | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 4 | อะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่า |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x16 | |||
| DW FL GPU + DW FL GPU | ช่องเสียบ 5 | อะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่า | ช่องเสียบ 4 | อะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่า |
| x16 + AnyBay | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | ตัวครอบไดรฟ์ AnyBay |
| ช่องเสียบ 6 | NA | ช่องเสียบ 4 | ||
| x16/x16 + AnyBay | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | ตัวครอบไดรฟ์ AnyBay |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 4 | ||
| x16/x8 + AnyBay | ช่องเสียบ 5 | อะแดปเตอร์ PCIe x16 | ช่องเสียบ 3 | ตัวครอบไดรฟ์ AnyBay |
| ช่องเสียบ 6 | อะแดปเตอร์ PCIe x8 | ช่องเสียบ 4 | ||
* ไม่จำเป็นต้องใช้สายตัวยกสำหรับการกำหนดค่านี้
x16/x8 + x8x/16
| ตัวยก 1 (x16/x8) | ||
 | ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 3 |
| ตัวยก 2 (x8/x16) | ||
 | ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 0 (แนวตั้ง) | ขั้วต่อ PCIe 2 |
x16/x16 + x16/x16
| ตัวยก 1 (x16/x16) | ||
 | ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (x16/x16) | ||
 | ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 0 (แนวตั้ง) | ขั้วต่อ PCIe 2 |
| 2 | ขั้วต่อการ์ดตัวยก 1 (มุมฉาก) | ขั้วต่อ PCIe 3 |
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 0 (แนวตั้ง) | ขั้วต่อ PCIe 2 |
| 2 | ขั้วต่อการ์ดตัวยก 1 (มุมฉาก) | ขั้วต่อ PCIe 3 |
x16/x16 + x16
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (x16) | ||
| ไม่ต้องใช้สายที่นี่ | ||
x16/x16 + x8/x16
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (x8/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 0 (แนวตั้ง) | ขั้วต่อ PCIe 2 |
x16/x16 + DW FL GPU
ไม่จำเป็นต้องใช้สายตัวยกสำหรับตัวยก 2
เชื่อมต่อสายไฟของอะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่าที่ติดตั้งในตัวยก 2
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (DW FL GPU) | ||
| ไม่ต้องใช้สายที่นี่ | ||
DW FL GPU + DW FL GPU
ไม่จำเป็นต้องใช้สายตัวยกสำหรับการกำหนดค่านี้
เชื่อมต่อสายไฟของอะแดปเตอร์ GPU แบบความยาวปกติความกว้างสองเท่า
| DW FL GPU + DW FL GPU | ||
 | ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | GPU ในช่องเสียบ 5, ตัวยก 1 | ขั้วต่อไฟฟ้า GPU 2 |
| 2 | GPU ในช่องเสียบ 4, ตัวยก 2 | ขั้วต่อไฟฟ้า GPU 1 |
x16 + AnyBay
ไม่มีอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SATA/NVMe)
| ตัวยก 1 (x16) | ||
| ไม่ต้องใช้สายที่นี่ | ||
| ตัวยก 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ SATA (4 ถึง 7) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |
ด้วยอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SAS/SATA/NVMe)
| ตัวยก 1 (x16) | ||
| ไม่ต้องใช้สายที่นี่ | ||
| ตัวยก 2 (AnyBay SAS/SATA/NVMe) | ||
 | ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ C1 บนอะแดปเตอร์ RAID (ช่องเสียบ PCIe 6) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |
x16/x16 + AnyBay
ไม่มีอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SATA/NVMe)
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (AnyBay SATA/NVMe) | ||
| ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ SATA (4 ถึง 7) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |
ด้วยอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SAS/SATA/NVMe)
| ตัวยก 1 (x16/x16) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 5 |
| 2 | ขั้วต่อการ์ดตัวยก 3 (มุมฉาก) | ขั้วต่อ PCIe 4 |
| ตัวยก 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ C1 บนอะแดปเตอร์ RAID (ช่องเสียบ PCIe 6) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |
x16/x8 + AnyBay
ไม่มีอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SATA/NVMe)
| ตัวยก 1 (x16/x8) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 3 |
| ตัวยก 2 (AnyBay SATA/NVMe) | ||
| ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ SATA (4 ถึง 7) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |

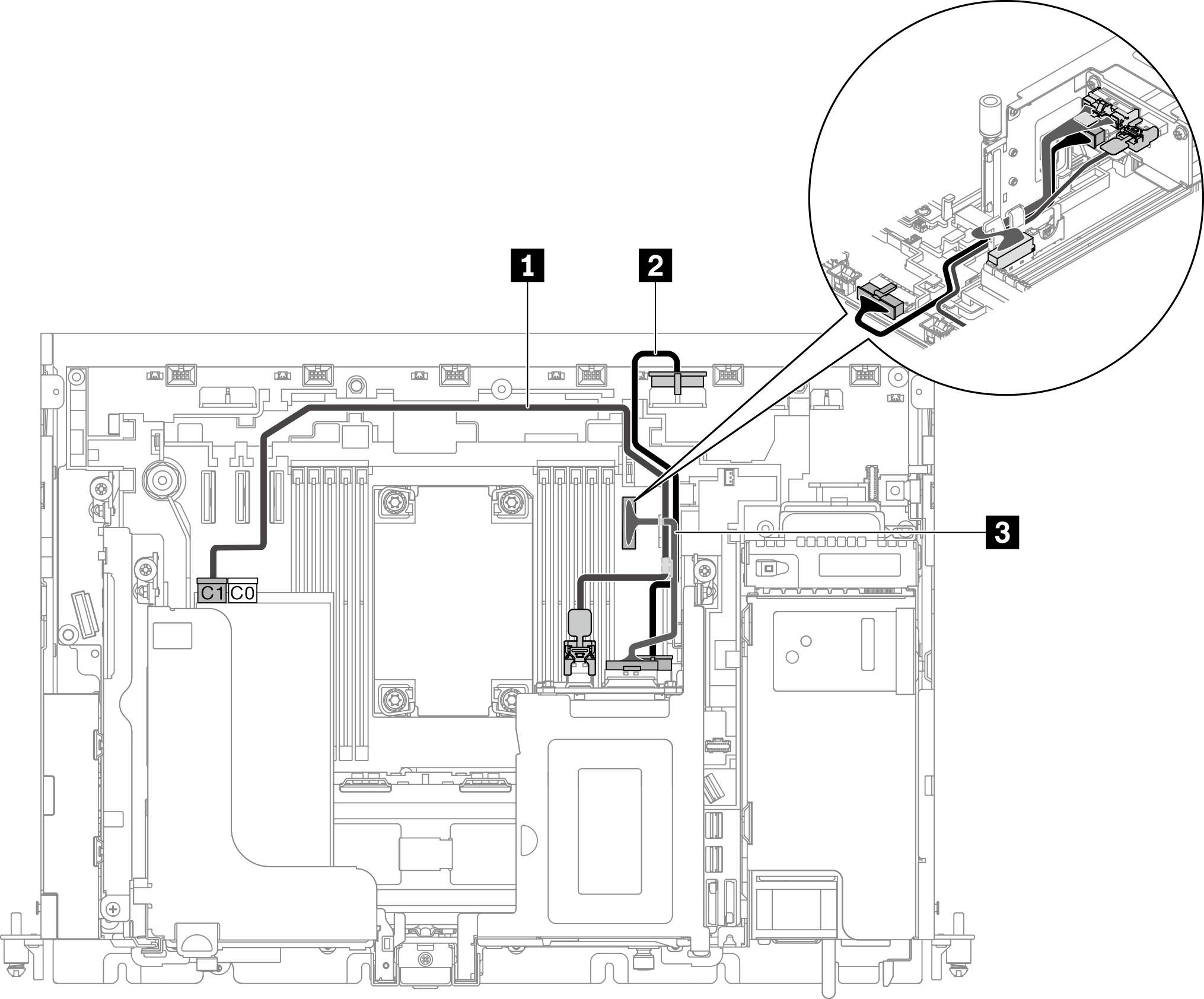

ด้วยอะแดปเตอร์ RAID แบบฮาร์ดแวร์ (SAS/SATA/NVMe)
| ตัวยก 1 (x16/x8) | ||
| ||
| จาก (ตัวยก) | ไปยัง (บนแผง) | |
| 1 | ขั้วต่อการ์ดตัวยก 2 (แนวตั้ง) | ขั้วต่อ PCIe 3 |
| ตัวยก 2 (AnyBay SAS/SATA/NVMe) | ||
| ||
| จาก (แบ็คเพลนไดรฟ์) | ไปยัง | |
| 1 | ขั้วต่อ SAS/SATA ของแบ็คเพลนไดรฟ์ | ขั้วต่อ C1 บนอะแดปเตอร์ RAID (ช่องเสียบ PCIe 6) |
| 2 | ขั้วต่อไฟฟ้าแบ็คเพลนไดรฟ์ | ขั้วต่อไฟฟ้าไดรฟ์ 1 |
| 3 | ขั้วต่อ PCIe ของแบ็คเพลนไดรฟ์ | ขั้วต่อ PCIe 2 |
