卸下系統 I/O 板

依照指示卸下系統 I/O 板。

關於此作業

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

• 卸下記憶體模組時，請在每個記憶體模組上貼上插槽號碼標籤，從主機板組件卸下所有記憶體模組，並將其放置在防靜電表面上，以供重新安裝。

• 如果伺服器已安裝 L2AM 模組（閉合迴路散熱模組），當您需要安裝或卸下處理器板、I/O 板、處理器和 PIB 板時，必須先索取把手（L2AM 散熱槽托架）。不過，在用新的 L2AM 模組更換舊的 L2AM 模組時，則不需要索取把手（L2AM 散熱槽托架），因為新的 L2AM 模組已經內含。

• 拔掉纜線時，使用清單記錄每條纜線和纜線所連接的接頭，並在安裝新主機板組件後，使用該記錄做為佈線核對清單。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

注意

危險的移動零件。手指和身體其他部位應保持距離。

注意

散熱槽和處理器的溫度可能相當高。關閉伺服器並等候數分鐘，待伺服器冷卻後再卸下伺服器蓋板。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

程序

1. 為此作業做好準備。
   1. 記錄所有系統配置資訊，如 Lenovo XClarity Controller IP 位址、重要產品資料，以及伺服器的機型、型號、序號、通用唯一 ID 及資產標籤。
   2. 使用 Lenovo XClarity Essentials，將系統配置儲存至外部裝置。
   3. 將系統事件日誌儲存至外部媒體。
   4. 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
   5. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。
   6. 卸下上蓋。請參閱卸下上蓋。
   7. 如果您的伺服器隨附背面框架，請先將其卸下。請參閱卸下後方 2.5 吋硬碟背板。
   8. 記下纜線連接至主機板組件的位置，然後拔除所有纜線。
      註

      • 如果您需要從主機板組件拔下纜線，請先解開纜線接頭的所有閂鎖或鬆開卡榫。若卸下纜線之前沒有鬆開卡榫，會損及主機板組件上的纜線插座。若纜線插座有任何損壞，可能都需要更換主機板組件。

      • 您主機板組件上的接頭看起來可能與圖例不同，但是卸下程序是相同的。

        1. 按住鬆開卡榫以鬆開接頭。

        2. 從纜線插座拔下接頭。

      圖 1. 從主機板組件拔掉纜線












   9. 卸下主機板組件上安裝的以下任何一項元件，並將其置於安全且防靜電的位置。

      • 卸下系統風扇

      • 卸下記憶體模組（僅適用於更換處理器板）

      • 更換處理器和散熱槽（僅限經過培訓的維修技術人員）

      • 卸下 CMOS 電池（僅適用於更換處理器板）

      • 卸下背面擴充卡

      • 卸下背面 OCP 模組

   10. 稍微拉出電源供應器。確定它們已從主機板組件拔除。
2. 卸下主機板組件。
   圖 2. 卸下主機板組件






   1. 握住把手 1，同時拉起鬆開插腳 2，將主機板向伺服器正面滑動。
   2. 將主機板組件提起，從機箱取出。
3. 將系統 I/O 板與處理器板分開。
   註

   為防止系統 I/O 板的接點損壞，請捏住系統 I/O 板上的柱塞向上提一點，然後向外拉出系統 I/O 板。在整個拉動過程中，確保系統 I/O 板盡可能保持水平。

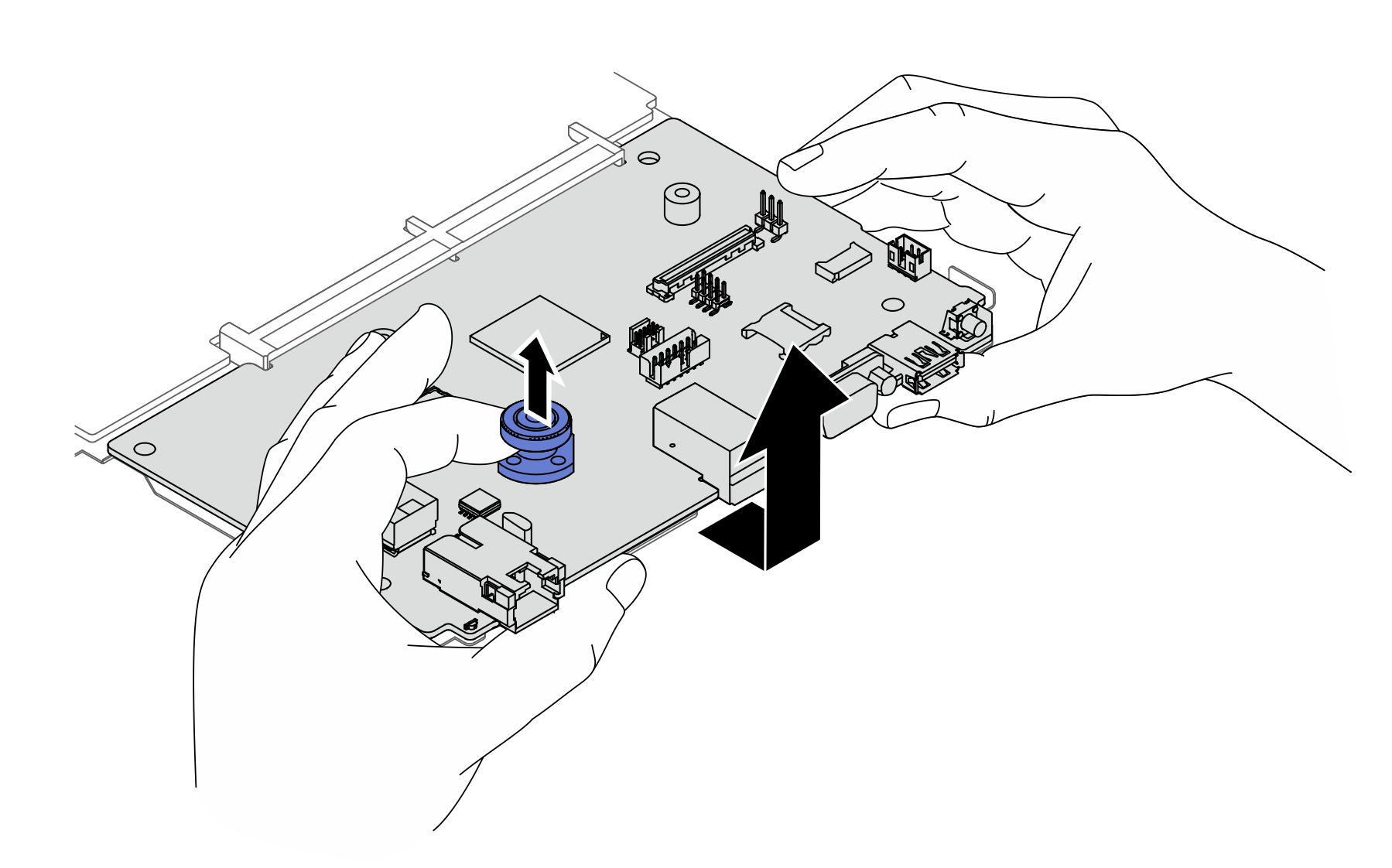

   圖 3. 將系統 I/O 板與處理器板分開

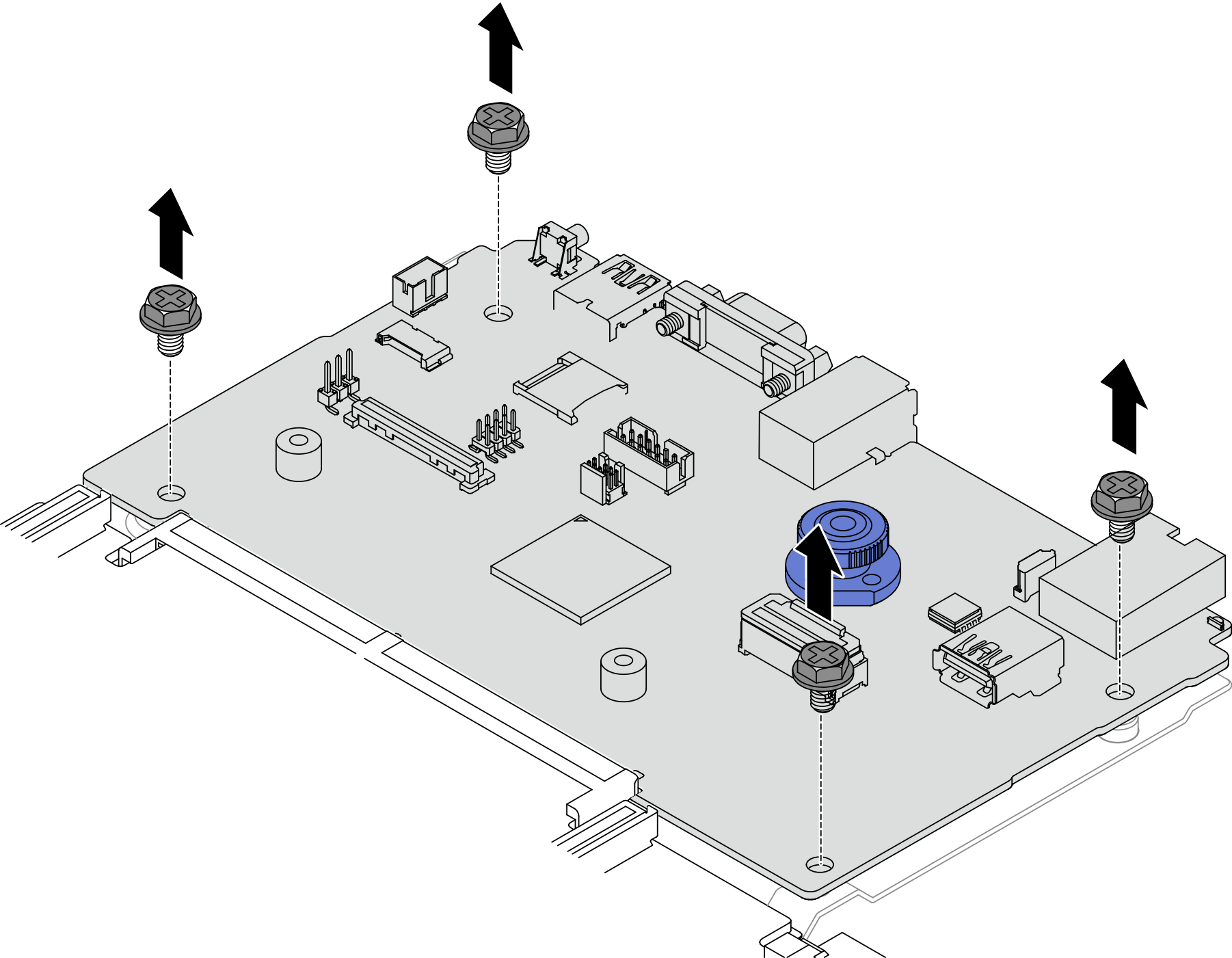

   1. 卸下用來固定系統 I/O 板的螺絲。
   2. 拉起並握住後方上拉把手，將系統 I/O 板向後方滑動，使其脫離處理器板。
4. （選用）從系統 I/O 板卸下韌體和 RoT 安全模組。請參閱卸下韌體和 RoT 安全模組。
5. （選用）卸下 MicroSD 卡。請參閱卸下 MicroSD 卡。
