Remover a placa de E/S do sistema

Siga as instruções para remover a placa de E/S do sistema.

Sobre esta tarefa

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Ao remover os módulos de memória, rotule o número do slot em cada módulo de memória, remova todos os módulos de memória do conjunto de placa-mãe e deixe-os de lado em uma superfície antiestática para reinstalação.

• Quando o servidor tiver um módulo L2AM (módulo de resfriamento de loop fechado) instalado, você deverá solicitar uma alça (suporte do dissipador de calor L2AM) primeiro se precisar instalar ou remover a placa do processador, a placa de E/S, o processador e a placa PIB. No entanto, ao substituir o módulo L2AM antigo por um novo, não é necessário solicitar uma alça (suporte do dissipador de calor L2AM), pois o novo módulo L2AM a contém.

• Ao desconectar os cabos, faça uma lista de cada cabo, registre os conectores aos quais o cabo está conectado e use o registro como uma lista de verificação de cabeamento depois de instalar o novo conjunto de placa-mãe.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte o Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira antiestática ou outro sistema de aterramento.

CUIDADO

Partes móveis perigosas. Mantenha os dedos e outras partes do corpo a distância.

CUIDADO

Os dissipadores de calor e os processadores podem estar muito quentes. Desligue o servidor e aguarde alguns minutos para que ele esfrie antes de remover a tampa do servidor.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Grave todas as informações de configuração do sistema, como os endereços de IP do Lenovo XClarity Controller os dados vitais do produto e o tipo de máquina, o número do modelo, o número de série, o Identificador Exclusivo Universal e a etiqueta de ativo do servidor.
   2. Salve a configuração do sistema em um dispositivo externo com o Lenovo XClarity Essentials.
   3. Salve o log de eventos do sistema na mídia externa.
   4. Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte o Desligar o servidor.
   5. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack.
   6. Remova a tampa superior. Consulte Remover a tampa superior.
   7. Se o servidor for fornecido com uma gaiola de unidade, remova-a primeiro. Consulte o Remover o backplane da unidade traseira de 2,5 polegadas.
   8. Registre onde os cabos estão conectados ao conjunto de placa-mãe; depois, desconecte todos eles.
      Nota

      • Se você precisar desconectar cabos do conjunto de placa-mãe, primeiro desconecte todas as travas ou guias de liberação nos conectores de cabo. Se você não liberar as guias antes de remover os cabos, os soquetes de cabo no conjunto de placa-mãe serão danificados. Qualquer dano nos soquetes do cabo pode requerer a substituição do conjunto de placa-mãe.

      • Os conectores no conjunto de placa-mãe podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.

        1. Pressione a guia de liberação para soltar o conector

        2. Desencaixe o conector do soquete dos cabos.

      Figura 1. Desconectando os cabos do conjunto de placa-mãe












   9. Remova qualquer um dos componentes a seguir que estiverem instalados no conjunto de placa-mãe e coloque-o em um local seguro e antiestático.

      • Remover um ventilador do sistema

      • Remover um módulo de memória (apenas para substituição da placa do processador)

      • Substituição de um processador e de um dissipador de calor (apenas para técnicos treinados)

      • Remover a bateria do CMOS (apenas para substituição da placa do processador)

      • Remover uma placa riser traseira

      • Remover o módulo OCP traseiro

   10. Puxe levemente as fontes de alimentação. Elas devem estar desconectadas do conjunto de placa-mãe.
2. Remova o conjunto da placa-mãe.
   Figura 2. Remoção do conjunto de placa-mãe






   1. Segure a alça de elevação 1 e levante o pino de liberação 2 ao mesmo tempo e deslize a placa-mãe em direção à frente do servidor.
   2. Levante o conjunto de placa-mãe para fora do chassi.
3. Separe a placa de E/S do sistema da placa do processador.
   Nota

   Para evitar que o contato da placa de E/S do sistema seja danificado, aperte e erga o êmbolo na placa de E/S do sistema um pouco e puxe a placa de E/S do sistema para fora. Durante toda a ação de puxar, garanta que a placa de E/S do sistema permaneça o mais horizontal possível.

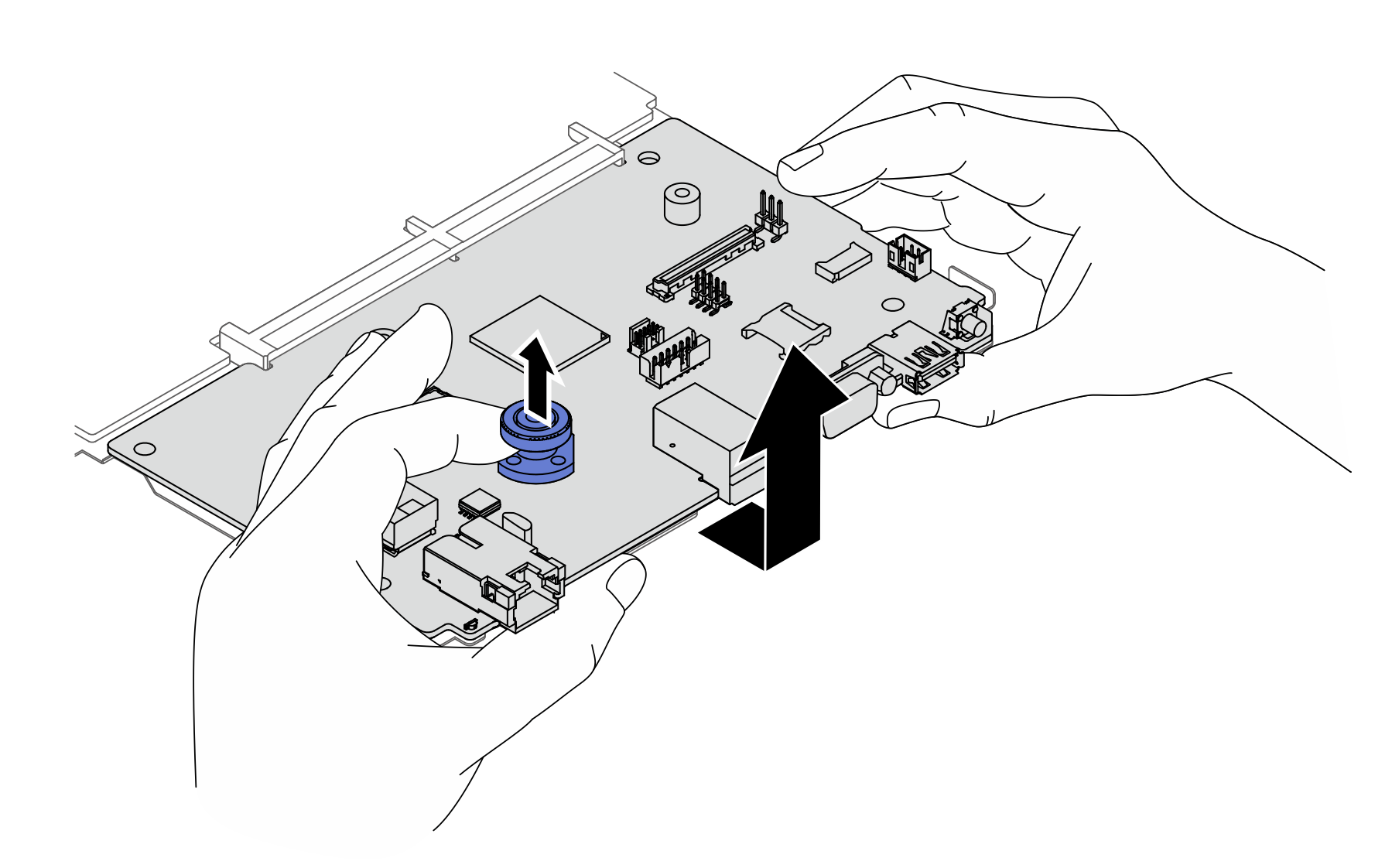

   Figura 3. Separando a placa de E/S do sistema da placa do processador

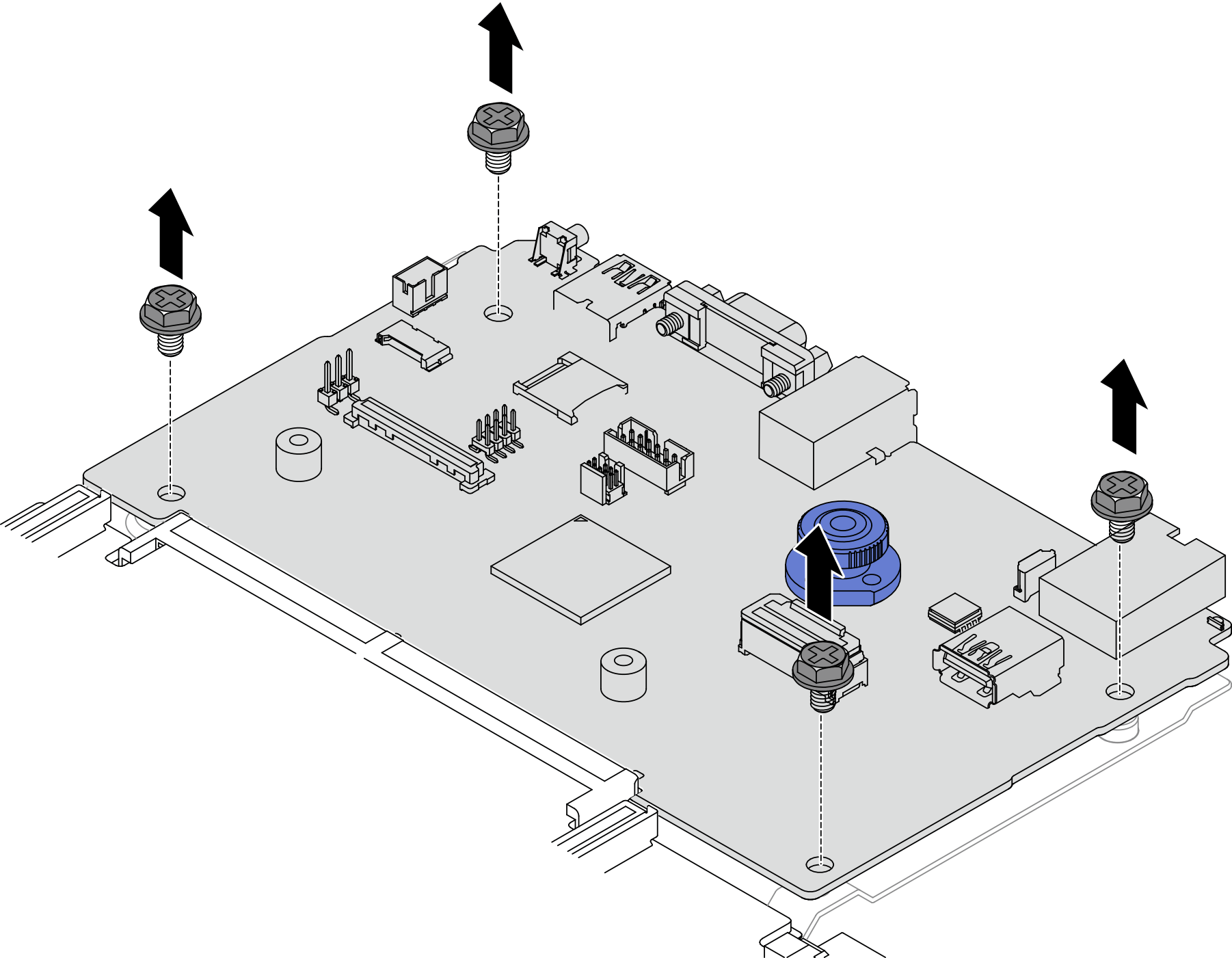

   1. Remova os parafusos que prendem a placa de E/S do sistema.
   2. Levante e segure a alça de elevação traseira e deslize a placa de E/S do sistema em direção à parte traseira para desencaixá-la da placa do processador.
4. (Opcional) Remova o firmware e módulo de segurança RoT da placa de E/S do sistema. Consulte Remover o firmware e módulo de segurança RoT.
5. (Opcional) Remova o cartão MicroSD. Consulte Remover o cartão MicroSD.
