Rimozione della scheda I/O di sistema

Seguire le istruzioni per rimuovere la scheda I/O di sistema.

Informazioni su questa attività

Importante

• Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

• Quando si rimuovono i moduli di memoria, etichettare il numero di slot di ciascun modulo di memoria, rimuovere quindi tutti i moduli di memoria dall'assieme della scheda di sistema e metterli da parte su una superficie antistatica per la reinstallazione.

• Quando nel server è installato un modulo L2AM (modulo di raffreddamento close-loop), per installare o rimuovere la scheda del processore, la scheda I/O, il processore e la scheda PIB, è necessario prima applicare una maniglia (staffa del dissipatore di calore L2AM). Tuttavia, durante la sostituzione del vecchio modulo L2AM con uno nuovo, non è necessario applicare una maniglia (staffa del dissipatore di calore L2AM) perché il nuovo modulo L2AM la integra al suo interno.

• Quando si scollegano i cavi, annotare i cavi e i connettori a cui è collegato il cavo e utilizzare l'elenco di controllo per il cablaggio, una volta installato il nuovo assieme della scheda di sistema.

Attenzione

• Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza

Componenti mobili pericolosi. Tenere lontane dita e altre parti del corpo.

Avvertenza

I dissipatori di calore e i processori potrebbero essere molto caldi. Spegnere il server e attendere alcuni minuti per lasciare raffreddare il server prima di rimuovere il relativo coperchio.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Procedura

1. Prepararsi per questa attività.
   1. Registrare tutte le informazioni sulla configurazione del sistema, come gli indirizzi IP, i VPD (Vital Product Data), il tipo di macchina, il modello, il numero di serie, l'UUID (Universally Unique Identifier) e il tag asset del server di Lenovo XClarity Controller.
   2. Salvare la configurazione di sistema su un dispositivo esterno con Lenovo XClarity Essentials.
   3. Salvare il log eventi di sistema sul supporto esterno.
   4. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
   5. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack.
   6. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
   7. Se il server è dotato di un telaio posteriore, rimuoverlo. Vedere Rimozione del backplane dell'unità posteriore da 2,5".
   8. Prendere nota dei punti in cui i cavi si collegano all'assieme della scheda di sistema e quindi scollegare tutti i cavi.
      Nota

      • Se è necessario scollegare i cavi dall'assieme scheda di sistema, disinserire in primo luogo tutti i fermi o le linguette di rilascio sui connettori dei cavi. Se non si rilascia la linguetta prima di rimuovere i cavi, si rischia di danneggiare i socket dei cavi sull'assieme scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione dell'assieme della scheda di sistema.

      • I connettori sull'assieme scheda di sistema potrebbero essere leggermente diversi da quelli presenti in figura, ma la procedura di rimozione è identica.

        1. Premere la linguetta di rilascio per rilasciare il connettore.

        2. Sganciare il connettore dal socket dei cavi.

      Figura 1. Scollegamento dei cavi dall'assieme della scheda di sistema












   9. Rimuovere i seguenti componenti installati sull'assieme della scheda di sistema e conservarli in un luogo sicuro e antistatico.

      • Rimozione di una ventola del sistema

      • Rimozione di un modulo di memoria (solo per la sostituzione della scheda del processore)

      • Sostituzione di processore e dissipatore di calore (solo tecnici qualificati)

      • Rimozione della batteria CMOS (solo per la sostituzione della scheda del processore)

      • Rimozione di una scheda verticale posteriore

      • Rimozione del modulo OCP posteriore

   10. Estrarre delicatamente gli alimentatori. Verificare che siano scollegati dall'assieme della scheda di sistema.
2. Rimuovere l'assieme della scheda di sistema.
   Figura 2. Rimozione dell'assieme della scheda di sistema

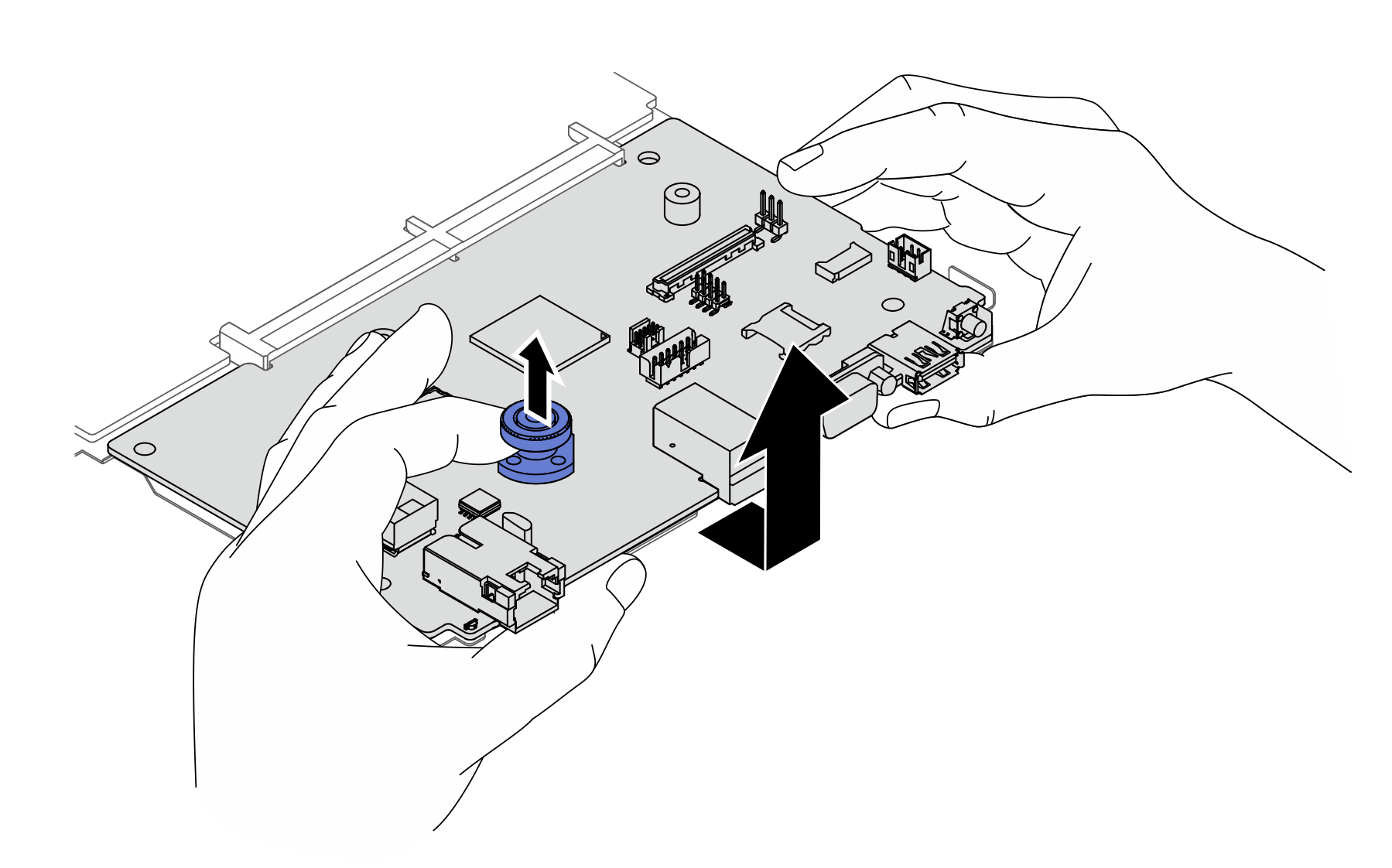

   1. Afferrare la maniglia di sollevamento e contemporaneamente 1 sollevare il piedino di rilascio 2 per far scorrere la scheda di sistema verso la parte anteriore del server.
   2. Sollevare l'assieme della scheda di sistema per estrarlo dallo chassis.
3. Separare la scheda I/O di sistema dalla scheda del processore.
   Nota

   Per evitare che il contatto della scheda I/O di sistema venga danneggiato, schiacciare e sollevare leggermente tale scheda e tirarla verso l'esterno. Durante l'estrazione assicurarsi che la scheda I/O di sistema rimanga il più possibile in posizione orizzontale.

   Figura 3. Separazione della scheda I/O di sistema dalla scheda del processore

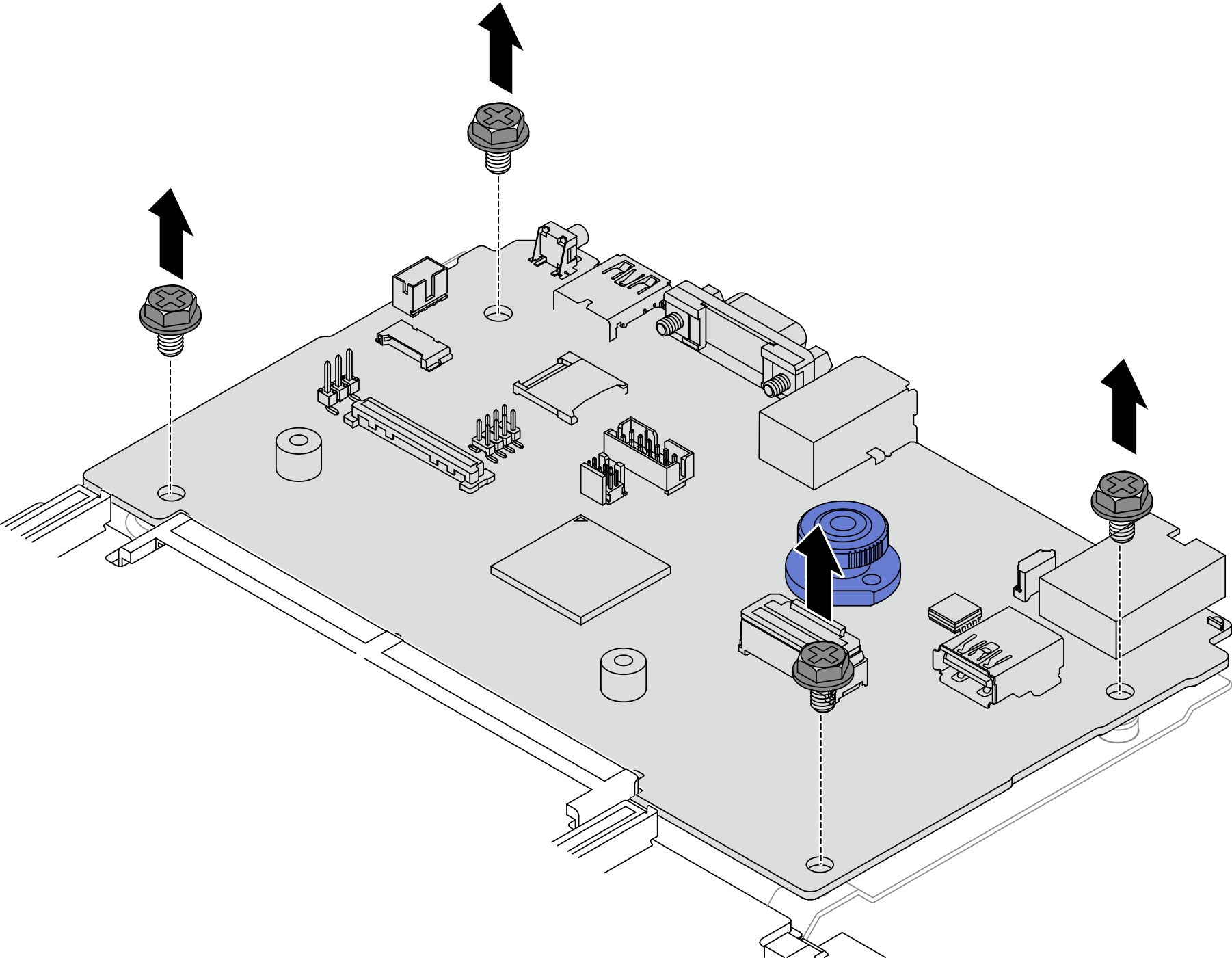

   1. Rimuovere le viti che fissano la scheda I/O di sistema.
   2. Mantenere sollevata la maniglia posteriore e fare scorrere la scheda I/O di sistema verso la parte posteriore per sganciarla dalla scheda del processore.
4. (Facoltativo) Rimuovere il modulo firmware e sicurezza RoT dalla scheda I/O di sistema. Vedere Rimozione del modulo firmware e sicurezza RoT.
5. (Facoltativo) Rimuovere la scheda MicroSD. Vedere Rimozione della scheda MicroSD.
