Снятие системной платы ввода-вывода

Следуйте инструкциям, чтобы снять системную плату ввода-вывода.

Об этой задаче

Важное замечание

• Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

• При снятии модулей памяти укажите на каждом из них номер гнезда, снимите все модули памяти с блока материнской платы и положите их на антистатическую поверхность для последующей установки.

• Если на сервере установлен модуль охлаждения с замкнутым контуром (L2AM), для установки или снятия процессорной платы, платы ввода-вывода, процессора и платы PIB сначала необходимо подать заявку на получение ручки (скобы радиатора L2AM). Однако при замене старого модуля L2AM на новый подавать заявку на получение ручки (скобы радиатора L2AM) не требуется, поскольку она содержится в новом модуле L2AM.

• При отключении кабелей создайте список всех кабелей и запишите разъемы, к которым они подключены. Используйте эти сведения в качестве контрольного списка кабелей после установки нового блока материнской платы.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО

Опасные движущиеся части. Не касайтесь их пальцами или другими частями тела.

ОСТОРОЖНО

Радиаторы и процессоры могут быть очень горячими. Перед снятием кожуха выключите сервер и дайте ему остыть в течение нескольких минут.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Запишите все сведения о конфигурации системы, такие как IP-адреса модуля Lenovo XClarity Controller, важные данные о продуктах и тип компьютера, номер модели, серийный номер, универсальный уникальный идентификатор и дескриптор ресурса сервера.
   2. Сохраните конфигурацию системы на внешним устройстве с помощью Lenovo XClarity Essentials.
   3. Сохраните журнал событий системы на внешний носитель.
   4. Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
   5. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки.
   6. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
   7. Если сервер поставляется с задним отсеком, сначала снимите отсек. См. раздел Снятие задней объединительной панели для 2,5-дюймовых дисков.
   8. Запишите, где подключены кабели к блоку материнской платы, а затем отключите все кабели.
      Прим.

      • Если требуется отключить кабели от блока материнской платы, сначала откройте все защелки или язычки на кабельных разъемах. Если перед отключением кабелей этого не сделать, гнезда кабелей на блоке материнской плате будут повреждены. При любом повреждении кабельных гнезд может потребоваться замена блока материнской платы.

      • Разъемы на блоке материнской плате могут выглядеть иначе, чем на рисунке, но процедура снятия одна и та же.

        1. Нажмите на язычок, чтобы освободить разъем.

        2. Снимите разъем с гнезда кабеля.

      Рис. 1. Отключение кабелей от блока материнской платы












   9. Снимите указанные ниже компоненты, установленные на блоке материнской платы, и разместите их в надежном месте, где нет статического электричества.

      • Снятие вентилятора компьютера

      • Снятие модуля памяти (только для замены процессорной платы)

      • Замена процессора и радиатора (только для квалифицированных специалистов)

      • Извлечение батарейки CMOS (CR2032) (только для замены процессорной платы)

      • Снятие задней платы-адаптера Riser

      • Снятие заднего модуля OCP

   10. Слегка вытащите блоки питания. Убедитесь, что они отключены от блока материнской платы.
2. Снимите блок материнской платы.
   Рис. 2. Снятие блока материнской платы






   1. Взявшись за подъемную ручку 1 поднимите блокировочный штифт 2 и сдвиньте материнскую плату к лицевой панели сервера.
   2. Снимите блок материнской платы с рамы, подняв его.
3. Открутите винты, фиксирующие системную плату ввода-вывода.

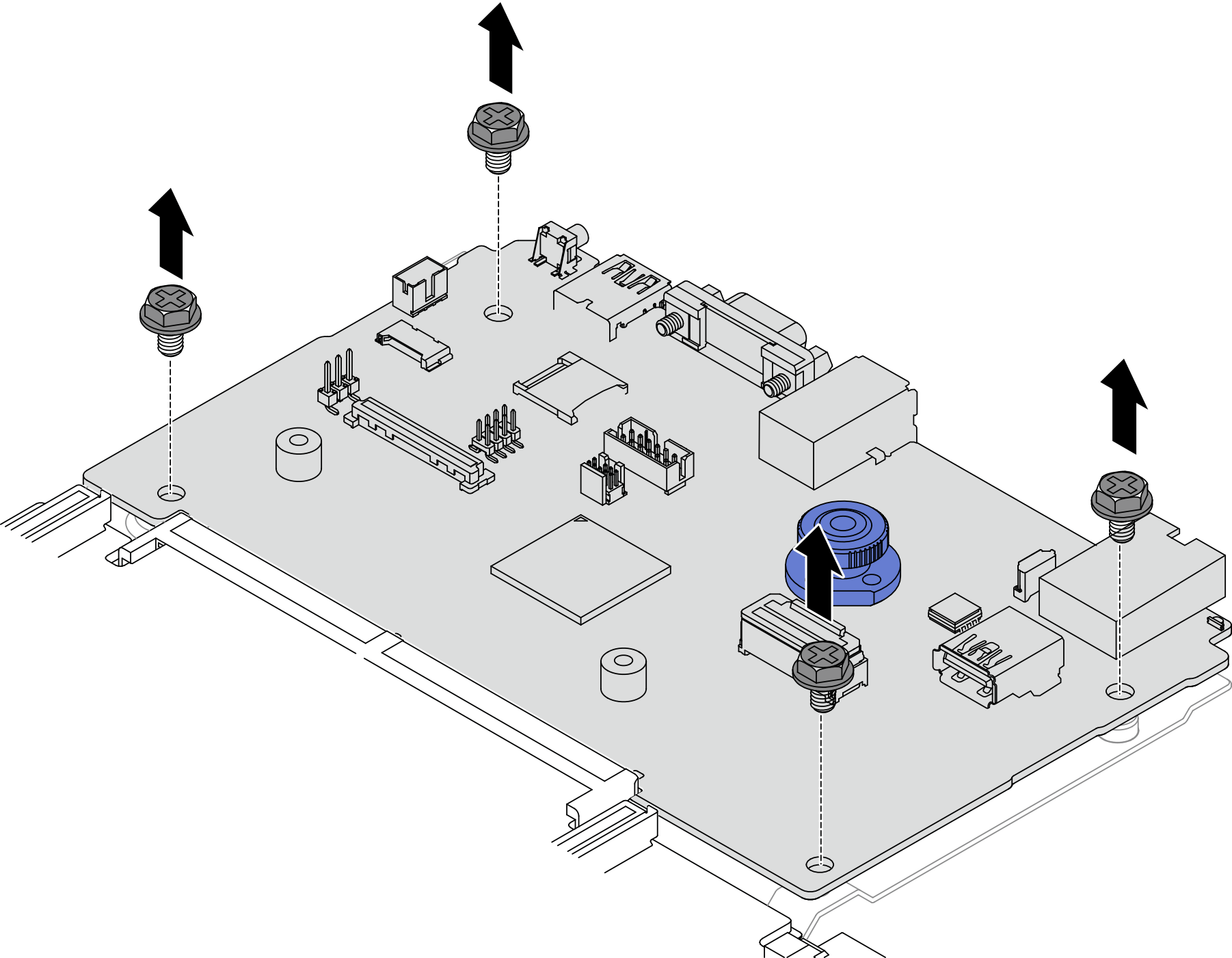

   Рис. 3. Извлечение винтов






4. Снимите системную плату ввода-вывода с процессорной платы.
   1. Указательным пальцем левой руки поднимите рычаг.
   2. Поместите оба больших пальца под край системной платы ввода-вывода, упритесь ими в опорный металлический лист и приподнимите край примерно на 3–6 градусов.
   3. Удерживая большие пальцы в напряженном положении для создания противодействия, левым указательным пальцем оттяните системную плату ввода-вывода от платы процессора. Затем поднимите системную плату ввода-вывода.
      Прим.

      Чтобы не повредить системную плату ввода-вывода, сделайте следующее:

      • При извлечении правой рукой направляйте и стабилизируйте системную плату ввода-вывода, не давая ей вращаться.

      • После извлечения убедитесь, что золотой контакт системной платы ввода-вывода находится на расстоянии менее 10 мм от слота на плате процессора. Это предотвратит повреждение системной платы ввода-вывода в результате трения о несущий металлический лист.

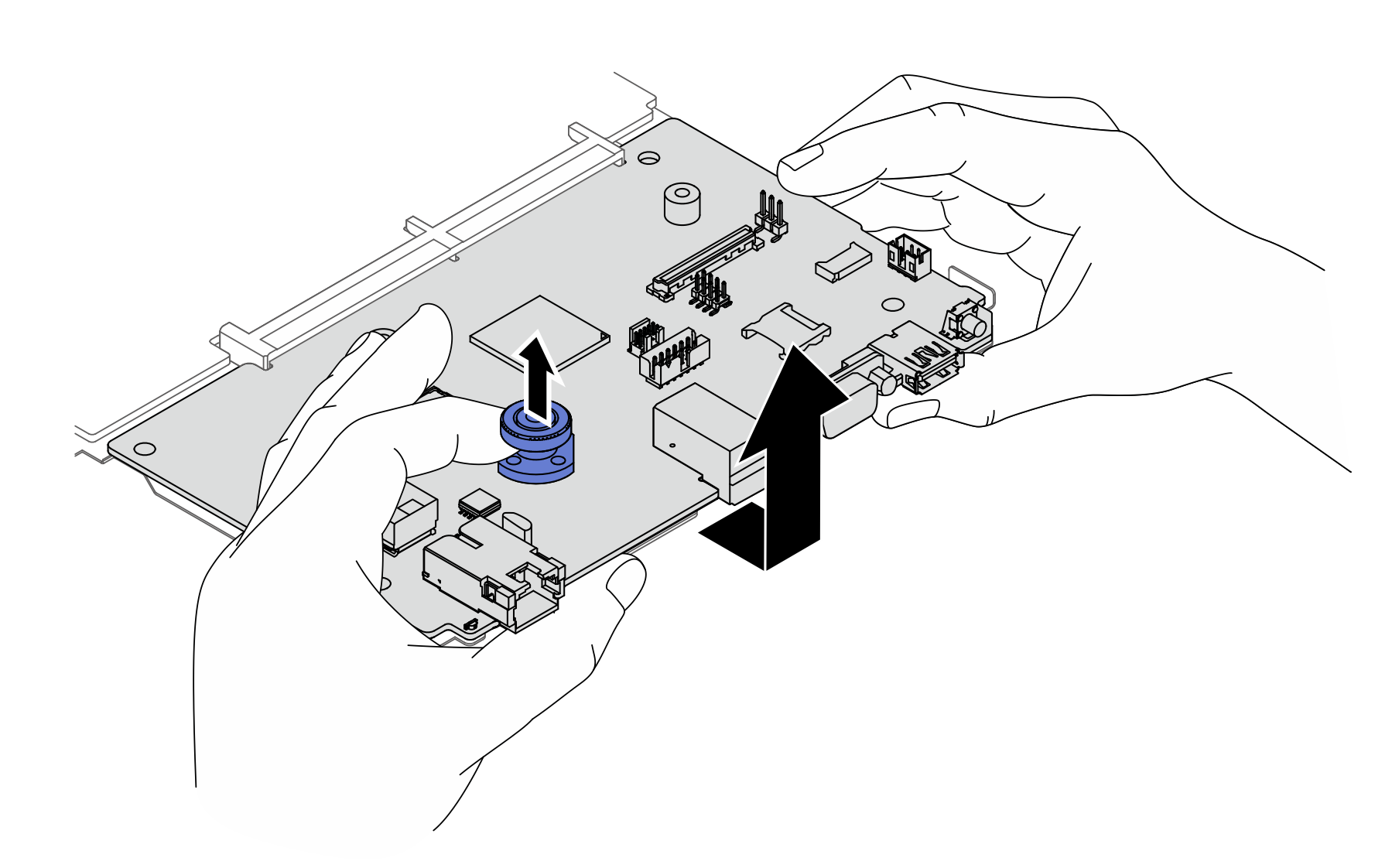

   Рис. 4. Снятие системной платы ввода-вывода с процессорной платы






5. (Необязательно) Снимите модуль безопасности микропрограммы и RoT с системной платы ввода-вывода. См. раздел Снятие модуля безопасности микропрограммы и RoT.
6. (Необязательно) Извлеките карту MicroSD. См. раздел Извлечение карты MicroSD.
