Extracción de la placa de E/S del sistema

Siga las instrucciones para extraer la placa de E/S del sistema.

Acerca de esta tarea

Importante

• Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

• Al quitar los módulos de memoria, etiquete el número de ranura en cada módulo de memoria, quite todos los módulos de memoria del conjunto de la placa del sistema y déjelos a un lado en una superficie de protección antiestática para reinstalarlos posteriormente.

• Cuando el servidor tiene un módulo L2AM (módulo de refrigeración de circuito cerrado) instalado, debe solicitar un asa (soporte del disipador de calor de L2AM) primero si necesita instalar o extraer la placa del procesador, la placa de E/S, el procesador y la placa PIB. Sin embargo, al sustituir el módulo L2AM antiguo por uno nuevo, no necesita solicitar un asa (soporte del disipador de calor de L2AM) ya que el nuevo módulo L2AM ya lo contiene.

• Al desconectar los cables, cree una lista de cada cable y anote los conectores a los que está conectado el cable y use sus notas como una lista de comprobación de cableado después de instalar el nuevo conjunto de la placa del sistema.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaje con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

PRECAUCIÓN

Hay piezas en movimiento peligrosas. Mantenga alejados los dedos y otras partes del cuerpo.

PRECAUCIÓN

Es posible que la temperatura de los disipadores de calor y de los procesadores sea muy elevada. Apague el servidor y espere varios minutos para que el servidor se enfríe antes de quitar la cubierta del servidor.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Procedimiento

1. Prepárese para esta tarea.
   1. Registre toda la información de la configuración del sistema, como direcciones IP del Lenovo XClarity Controller, datos de producto fundamentales y el tipo de equipo, número de modelo, número de serie, identificador único universal y etiqueta de propiedad del servidor.
   2. Guarde la configuración del sistema en un dispositivo externo con Lenovo XClarity Essentials.
   3. Guarde el registro de eventos del sistema en el soporte externo.
   4. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
   5. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor.
   6. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
   7. Si su servidor viene con un compartimiento posterior, extráigalo primero. Consulte Extracción de la placa posterior de la unidad trasera de 2,5 pulgadas.
   8. Anote dónde están conectados los cables al conjunto de la placa del sistema y, a continuación, desconecte todos los cables.
      Nota

      • Si necesita desconectar los cables del conjunto de la placa del sistema, primero quite todos los pestillos o pestañas de liberación de los conectores de cables. Si no libera la pestaña antes de retirar los cables, los zócalos de los cables del conjunto de la placa del sistema resultarán dañados. Cualquier daño a los zócalos de los cables podría requerir la sustitución del conjunto de la placa del sistema.

      • El aspecto de los conectores del conjunto de la placa del sistema podría ser diferente de los que se muestran en la ilustración, pero el proceso de retiro es el mismo.

        1. Presione la pestaña de liberación para liberar el conector.

        2. Desenganche el conector del zócalo de los cables.

      Figura 1. Desconexión de los cables del conjunto de la placa del sistema












   9. Quite cualquiera de los componentes siguientes que estén instalados en el conjunto de la placa del sistema y guárdelos en un lugar antiestático y seguro.

      • Extracción de un ventilador del sistema

      • Extracción de un módulo de memoria (solo para la sustitución de la placa del procesador)

      • Sustitución de procesador y disipador de calor (solo técnicos capacitados)

      • Extracción de la batería de CMOS (CR2032) (solo para la sustitución de la placa del procesador)

      • Extracción de una tarjeta de expansión trasera

      • Extracción del módulo de OCP posterior

   10. Tire ligeramente de las fuentes de alimentación. Asegúrese de que estén desconectados del conjunto de la placa del sistema.
2. Sustituya el conjunto de la placa del sistema.
   Figura 2. Extracción del conjunto de la placa del sistema






   1. Sostenga la manija de levantamiento 1 y levante la patilla de liberación 2 al mismo tiempo y deslice la placa del sistema hacia la parte delantera del servidor.
   2. Levante el conjunto de la placa del sistema para quitarla del chasis.
3. Quite los tornillos que fijan la placa de E/S del sistema.

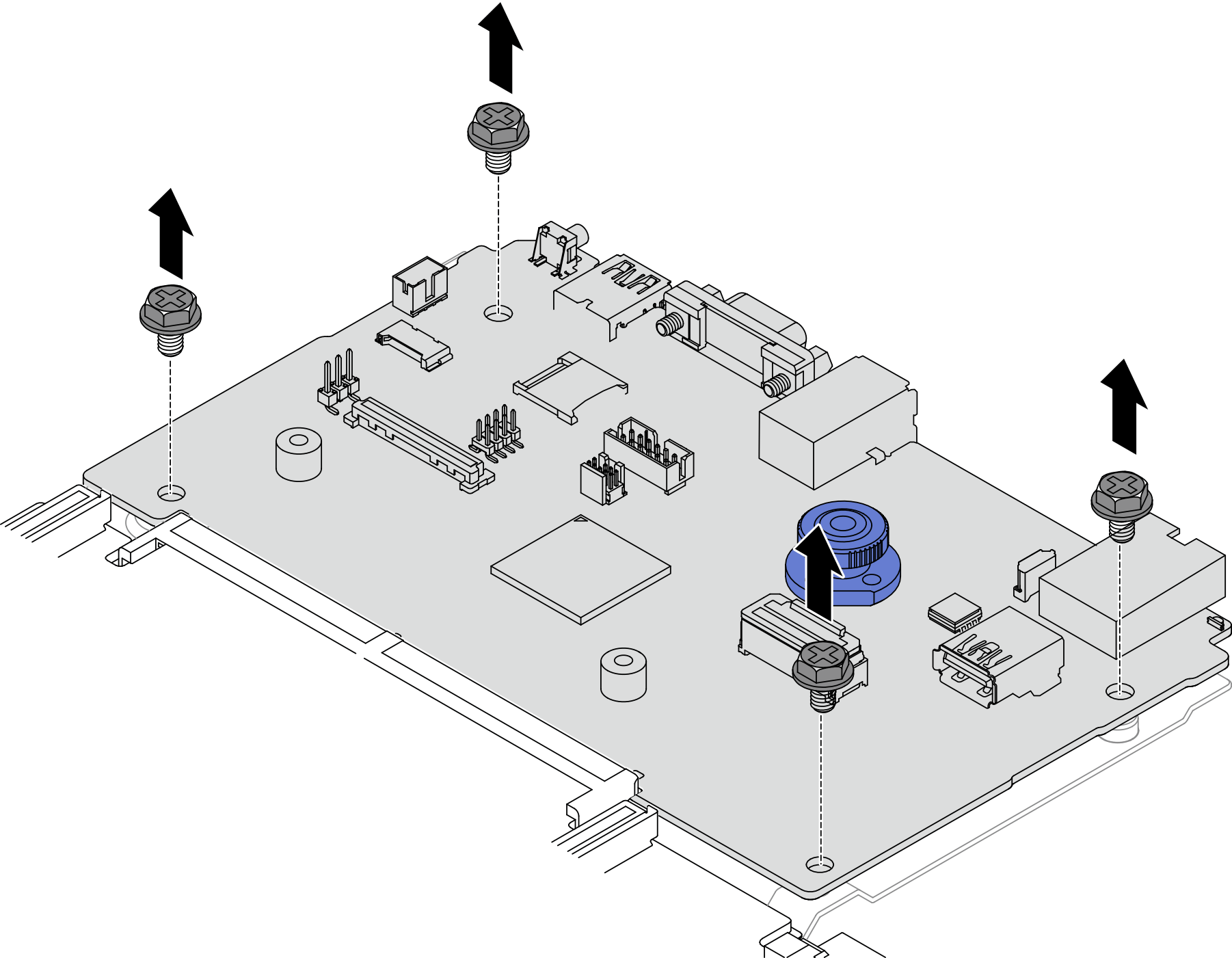

   Figura 3. Extracción de los tornillos






4. Separe la placa de E/S del sistema de la placa del procesador.
   1. Enganche el índice izquierdo en el émbolo y levántelo.
   2. Coloque ambos pulgares bajo el borde de la placa de E/S del sistema, apóyelos contra la chapa de soporte y levante el borde entre unos 3 y 6 grados.
   3. Con los pulgares apoyados para proporcionar contrafuerza, separe la placa de E/S del sistema de la placa del procesador con el índice izquierdo. Luego, levante la placa de E/S del sistema.
      Nota

      Para evitar daños a la placa de E/S del sistema, asegúrese de lo siguiente:

      • Durante la acción de extracción, use la mano derecha para guiar y estabilizar la placa de E/S del sistema, evitando que gire.

      • Después de la extracción, asegúrese de que el pasador dorado de la placa de E/S del sistema quede a menos de 10 mm de la ranura de la placa del procesador. Esto evita daños en la placa de E/S del sistema producto del roce con la chapa de soporte.

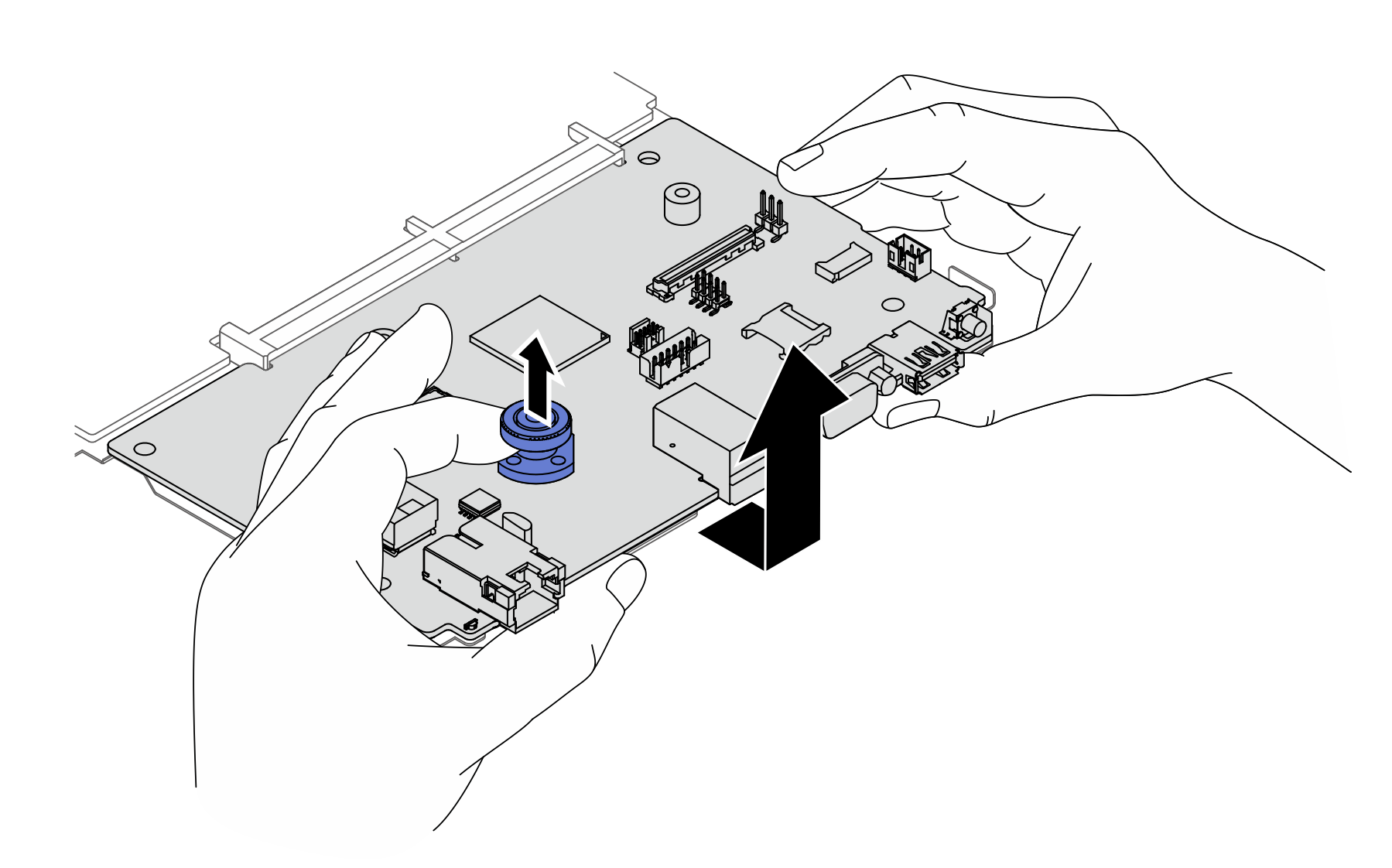

   Figura 4. Separación de la placa de E/S del sistema de la placa del procesador






5. (Opcional) Quite el firmware y módulo de seguridad de RoT de la placa de E/S del sistema. Consulte Extracción del firmware y del módulo de seguridad de RoT.
6. (Opcional) Extraiga la tarjeta MicroSD. Consulte Extracción de la tarjeta MicroSD.
