Gehäuse mit 2,5‑Zoll-Laufwerkpositionen

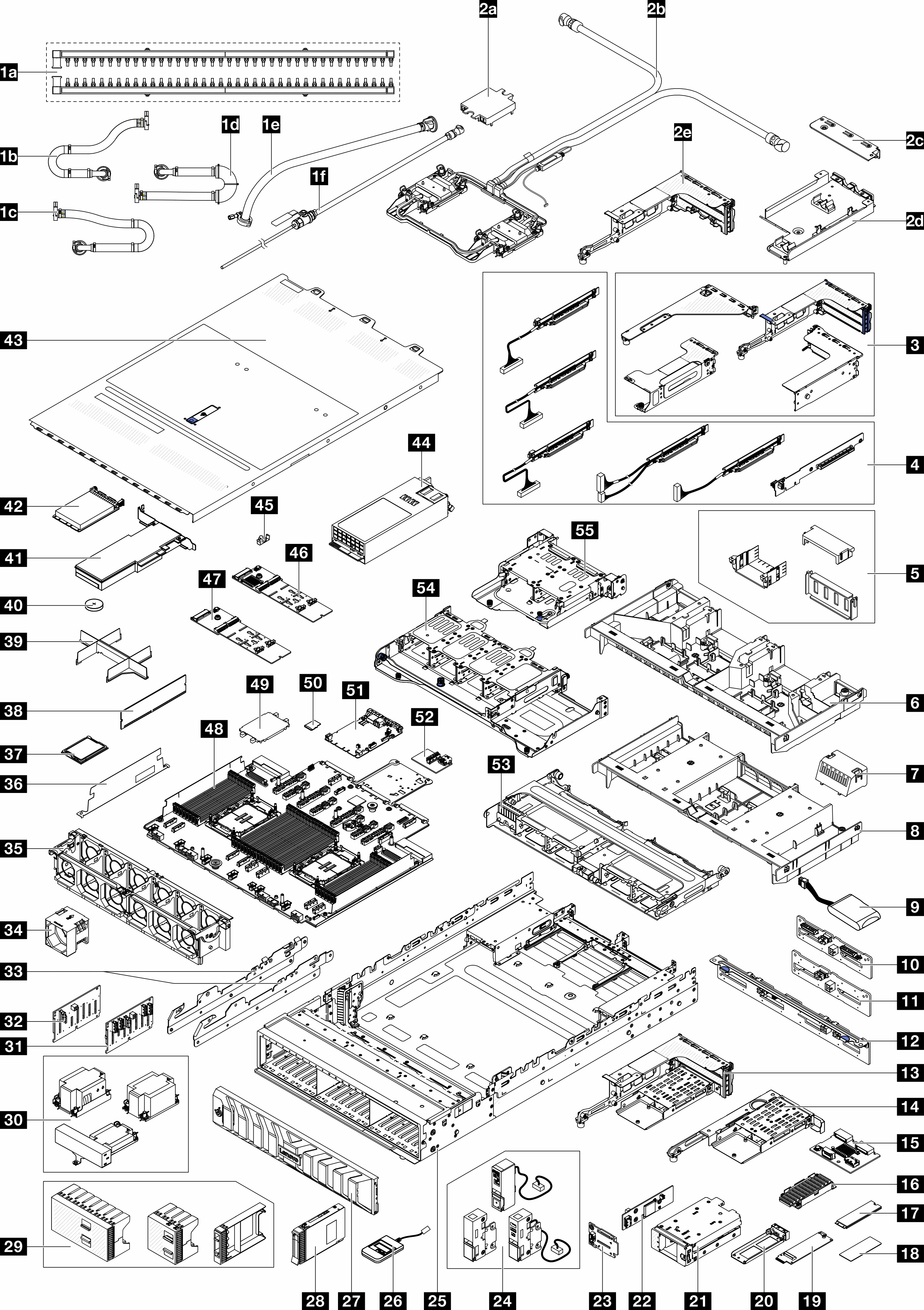

Verwenden Sie die Teileliste in diesem Abschnitt, um die verfügbaren Komponenten für Servermodelle mit 2,5‑Zoll-Laufwerkpositionen an der Vorderseite zu ermitteln.
Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.
Klicken Sie auf .
Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.
Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.
T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.
F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
C: Verbrauchsmaterial und Strukturteile. Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteilen (Komponenten wie Abdeckblende oder Frontblende) sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.
Ausführliche Informationen zu Adapterrahmen (3) finden Sie unter Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen.
Ausführliche Informationen zu Adapterkarten (4) finden Sie unter PCIe-Steckplätze und PCIe-Adapter. Die Adapterkarte für Steckplatz 1/2/9/10 ist eine FRU, und die anderen Adapterkarten sind T1-CRUs.
Ausführliche Informationen zu Abdeckblenden für GPU-Luftführung (5) finden Sie unter GPU austauschen.
Ausführliche Informationen zu Rack-Verriegelungen (24) finden Sie unter Vorderansicht.
| Beschreibung | Typ | Beschreibung | Typ |
|---|---|---|---|
| 1a Leitungen | F | 1b Rackinterner 42U/48U-Verbindungsschlauch (Rücklaufseite) | F |
| 1c Rackinterner 48U-Verbindungsschlauch (Zulaufseite) | F | 1d Rackinterner 42U-Verbindungsschlauch (Zulaufseite) | F |
| 1e Zwischengeschalteter 42U-Schlauchsatz | F | 1f Ablasssatz | F |
| 2a Kühlplattenabdeckung | C | 2b Processor Neptune Core Module | F |
| 2c 1FH-Halterung für Neptune Core Module | C | 2d Schlauchhalterung | C |
| 2e 3FH-Adapterrahmen für Neptune Core Module | C | 3 Adapterrahmen | C |
| 4 Adapterkarten | T1/F | 5 Abdeckblenden für GPU-Luftführung | C |
| 6 GPU-Luftführung | T1 | 7 Abdeckblende für Standardluftführung | C |
| 8 Standardluftführung | T1 | 9 RAID-Flash-Stromversorgungsmodul (Kondensator) | T1 |
| 10 Mittlere/hintere 4 x 2,5-Zoll-AnyBay-Rückwandplatine | F | 11 Mittlere/hintere 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine | T2 |
| 12 Hintere 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine | T2 | 13 3FH-M.2-Adapterrahmen | C |
| 14 1FH-M.2-Adapterrahmen | C | 15 Hintere M.2-Rückwandplatine | T2 |
| 16 M.2-Kühlkörper | F | 17 M.2-Laufwerk | T1 |
| 18 M.2-Wärmepad | F | 19 M.2-Interposer | T2 |
| 20 M.2-Laufwerkhalterung | C | 21 Vorderes M.2-Gehäuse | C |
| 22 Vordere M.2-Controllerplatine | F | 23 Vordere M.2-Boot-Rückwandplatine | F |
| 24 Rack-Verriegelungen | T1 | 25 Gehäuse | F |
| 26 Externes Diagnosegerät | T1 | 27 Sicherheitsfrontblende | T1 |
| 28 2,5-Zoll-Laufwerk | T1 | 29 Abdeckblenden für 2,5-Zoll-Laufwerke | C |
| 30 Kühlkörper | F | 31 Vordere 8 x 2,5-Zoll-AnyBay-Rückwandplatine | T2 |
| 32 Vordere 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine | T2 | 33 Mittlere Halterungen | T1 |
| 34 Lüfter | T1 | 35 Lüfterrahmen | C |
| 36 2U-Kabelwand | C | 37 Prozessor | F |
| 38 Speichermodul | T1 | 39 Abdeckblende für Prozessor- und Kühlkörpermodul | C |
| 40 CMOS-Batterie (CR2032) | C | 41 PCIe-Adapter | T1 |
| 42 OCP-Modul | T1 | 43 Obere Abdeckung | T1 |
| 44 Netzteileinheit | T1 | 45 M.2-Halterung | T2 |
| 46 M.2 RAID-SATA/NVMe-Rückwandplatine mit 2 Positionen | T2 | 47 M.2 Nicht-RAID-NVMe-Rückwandplatine mit 2 Positionen | T2 |
| 48 Prozessorplatine | F | 49 Prozessorsockelabdeckung | C |
| 50 microSD-Karte | T1 | 51 System-E/A-Platine (DC-SCM) | F |
| 52 USB-E/A-Platine | T1 | 53 Mittlere 8 x 2,5-Zoll-Laufwerkhalterung | C |
| 54 Hintere 8 x 2,5‑Zoll-Laufwerkhalterung | C | 55 Hintere 4 x 2,5‑Zoll-Laufwerkhalterung | C |
