2.5 吋機槽機箱
使用本節的零件清單來識別配備 2.5 吋前方機槽的伺服器型號可用的每個元件。
如需訂購零件的相關資訊:
請移至 Lenovo 數據中心支援,並瀏覽至您伺服器的支援頁面。
按一下
。輸入序號以檢視伺服器的零件清單。
強烈建議您在購買任何新零件之前,先使用 Lenovo Capacity Planner 查看伺服器的電源摘要資料。
註
視型號而定,您的伺服器看起來可能與圖例稍有不同。部分零件僅供特定機型選配。

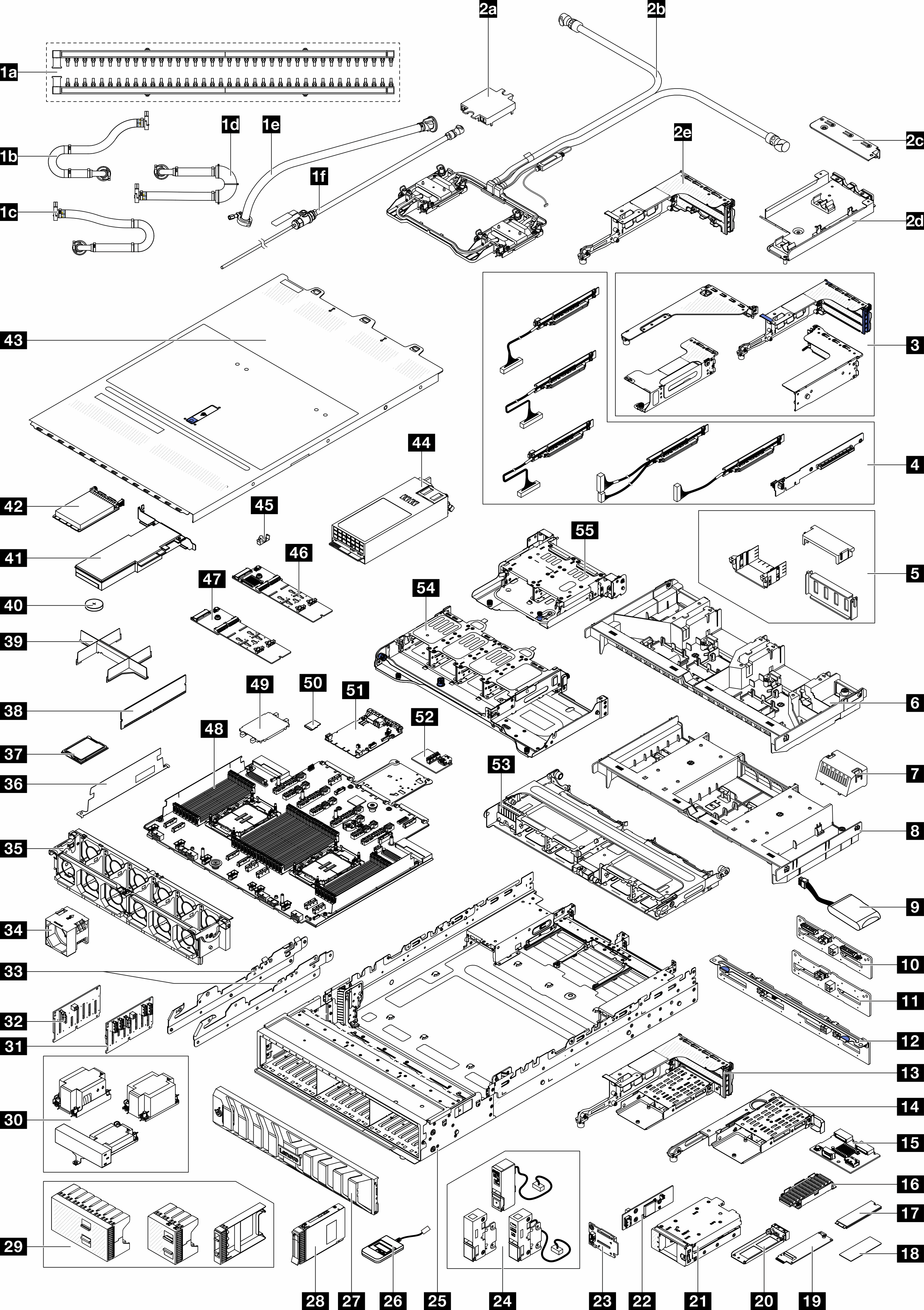

圖 1. 伺服器元件(2.5 吋機槽機箱)

下表中所列的零件視為下列其中一種︰
T1:層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下,要求 Lenovo 安裝「層級 1 CRU」,則安裝作業必須付費。
T2:層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU;若您有簽訂伺服器專屬的這類保固服務,也可要求 Lenovo 代為安裝,而且無須支付任何費用。
F:現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。
C:耗材零件及結構零件。您必須負責購買及更換耗材和結構零件(例如填充板或擋板等元件)。如果 Lenovo 應您的要求來購買或安裝結構元件,則會向您收取服務費用。
註
如需擴充卡匣 (3) 的詳細資料,請參閱更換背面擴充卡組件和 PCIe 配接卡。
如需擴充卡 (4) 的詳細資料,請參閱PCIe 插槽和 PCIe 配接卡。插槽 1/2/9/10 的擴充卡是 FRU,其他擴充卡則是 T1 CRU。
如需 GPU 空氣擋板填充板 (5) 的詳細資料,請參閱更換 GPU使用手冊或硬體維護手冊中的。
如需機架閂鎖 (24) 的詳細資料,請參閱正面圖。
說明 | 類型 | 說明 | 類型 |
---|---|---|---|
1a 歧管 | F | 1b 42U/48U 機架式連接軟管(回流側) | F |
1c 48U 機架式連接軟管(供應側) | F | 1d 42U 機架式連接軟管(供應側) | F |
1e 42U 排式軟管套件 | F | 1f 洩放套件 | F |
2a 冷板蓋 | C | 2b Processor Neptune Core Module | F |
2c Neptune Core Module 的 1FH 托架 | C | 2d 水管固定器 | C |
2e Neptune Core Module 的 3FH 擴充卡匣 | C | 3 擴充卡匣 | C |
4 擴充卡 | T1/F | 5 GPU 空氣擋板填充板 | C |
6 GPU 空氣擋板 | T1 | 7 標準空氣擋板填充板 | C |
8 標準空氣擋板 | T1 | 9 RAID 快閃記憶體電源模組(超級電容) | T1 |
10 4 x 2.5 吋 AnyBay 中間/後方背板 | F | 11 4 x 2.5 吋 SAS/SATA 中間/後方背板 | T2 |
12 8 x 2.5 吋 SAS/SATA 後方背板 | T2 | 13 3FH M.2 擴充卡匣 | C |
14 1FH M.2 擴充卡匣 | C | 15 後方 M.2 背板 | T2 |
16 M.2 散熱槽 | F | 17 M.2 硬碟 | T1 |
18 M.2 散熱墊 | F | 19 M.2 轉插卡 | T2 |
20 M.2 硬碟匣 | C | 21 前方 M.2 框架 | C |
22 前方 M.2 控制器板 | F | 23 前方 M.2 開機背板 | F |
24 機架閂鎖 | T1 | 25 機箱 | F |
26 外部診斷手持裝置 | T1 | 27 安全擋板 | T1 |
28 2.5 吋硬碟 | T1 | 29 2.5 吋硬碟填充板 | C |
30 散熱槽 | F | 31 8 x 2.5 吋 AnyBay 前方背板 | T2 |
32 8 x 2.5 吋 SAS/SATA 前方背板 | T2 | 33 中間托架 | T1 |
34 風扇 | T1 | 35 風扇機盒 | C |
36 2U 纜線壁 | C | 37 處理器 | F |
38 記憶體模組 | T1 | 39 處理器和散熱槽模組填充板 | C |
40 CMOS 電池 (CR2032) | C | 41 PCIe 配接卡 | T1 |
42 OCP 模組 | T1 | 43 上蓋 | T1 |
44 電源供應器 | T1 | 45 M.2 固定器 | T2 |
46 M.2 RAID SATA/NVMe 2 機槽背板 | T2 | 47 M.2 非 RAID NVMe 2 機槽背板 | T2 |
48 處理器板 | F | 49 處理器插座蓋 | C |
50 MicroSD 卡 | T1 | 51 系統 I/O 板 (DC-SCM) | F |
52 USB I/O 板 | T1 | 53 8 x 2.5 吋中間框架 | C |
54 8 x 2.5 吋後方框架 | C | 55 4 x 2.5 吋後方框架 | C |
