ตัวเครื่องที่มีช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว

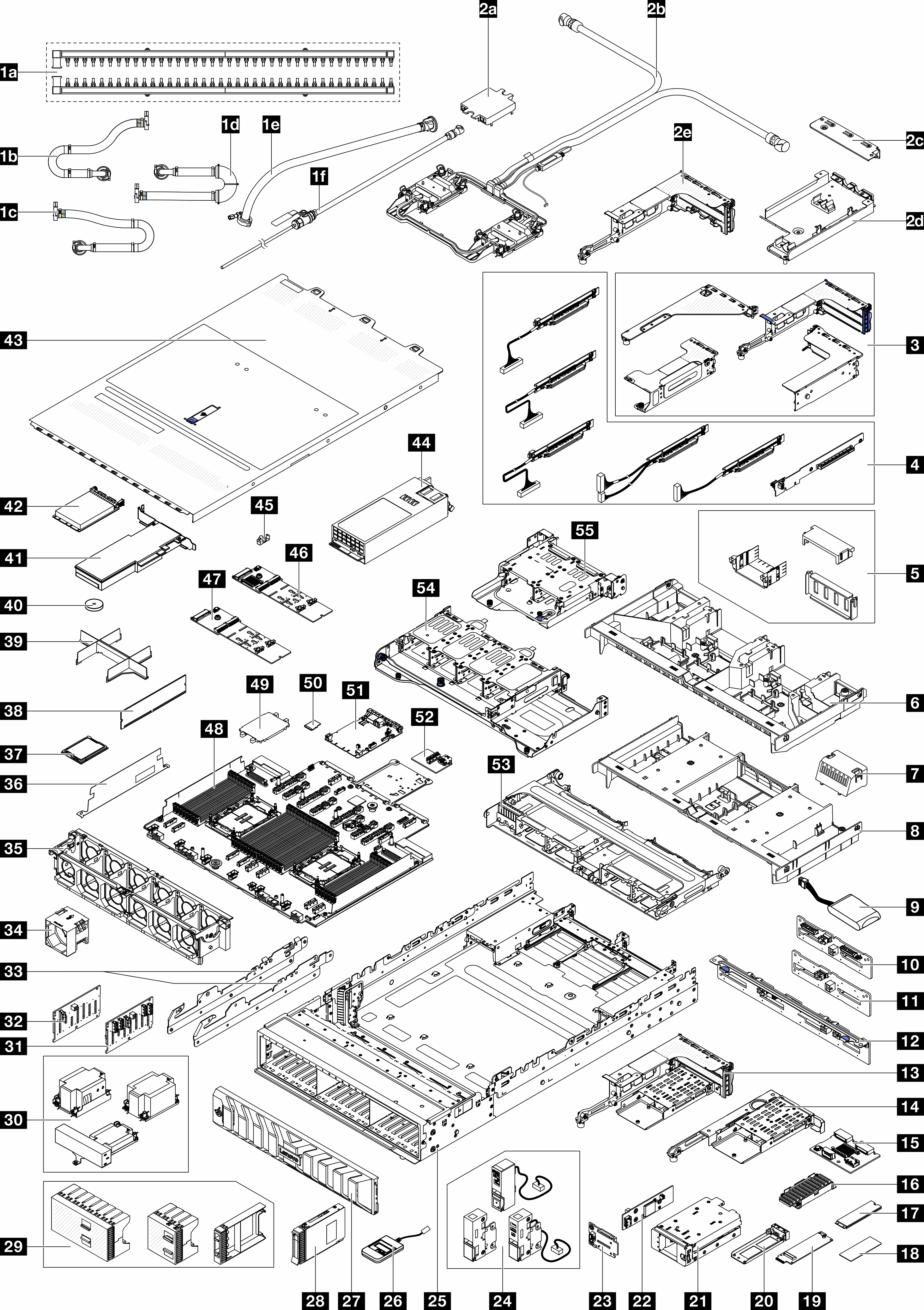

ใช้รายการอะไหล่ในส่วนนี้ระบุส่วนประกอบแต่ละชิ้นที่มีภายในรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ด้านหน้า ขนาด 2.5 นิ้ว
ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
โปรดดูรายละเอียดเกี่ยวกับตัวครอบตัวยก (3) ที่ การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe
โปรดดูรายละเอียดเกี่ยวกับการ์ดตัวยก (4) ที่ ช่องเสียบ PCIe และอะแดปเตอร์ PCIe การ์ดตัวยกสำหรับช่องเสียบ 1/2/9/10 คือ FRU และการ์ดตัวยกอื่นๆ คือ T1 CRU
โปรดดูรายละเอียดเกี่ยวกับแผงครอบแผ่นกั้นลม GPU (5) ที่ การเปลี่ยน GPU
โปรดดูรายละเอียดเกี่ยวกับสลักแร็ค (24) ที่ มุมมองด้านหน้า
| รายละเอียด | รุ่น | รายละเอียด | รุ่น |
|---|---|---|---|
| 1a ท่อร่วม | F | 1b ท่อเชื่อมต่อในแร็ค 42U/48U (ฝั่งหมุนเวียน) | F |
| 1c ท่อเชื่อมต่อในแร็ค 48U (ฝั่งจ่าย) | F | 1d ท่อเชื่อมต่อในแร็ค 42U (ฝั่งจ่าย) | F |
| 1e ชุดท่อในแถว 42U | F | 1f ชุดวาล์วหรี่ | F |
| 2a ฝาครอบแผ่นระบายความร้อน | C | 2b Processor Neptune Core Module | F |
| 2c โครงยึด 1FH สำหรับ Neptune Core Module | C | 2d ตัวยึดสาย | C |
| 2e ตัวครอบตัวยก 3FH สำหรับ Neptune Core Module | C | 3 ตัวครอบตัวยก | C |
| 4 การ์ดตัวยก | T1/F | 5 แผงครอบแผ่นกั้นลม GPU | C |
| 6 แผ่นกั้นลม GPU | T1 | 7 แผงครอบแผ่นกั้นลมมาตรฐาน | C |
| 8 แผ่นกั้นลมมาตรฐาน | T1 | 9 โมดูลพลังงานแบบแฟลชของ RAID (Supercap) | T1 |
| 10 แบ็คเพลนตรงกลาง/ด้านหลัง AnyBay ขนาด 2.5 นิ้ว 4 ช่อง | F | 11 แบ็คเพลนตรงกลาง/ด้านหลัง SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง | T2 |
| 12 แบ็คเพลนด้านหลัง SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง | T2 | 13 ตัวครอบตัวยก 3FH M.2 | C |
| 14 ตัวครอบตัวยก 1FH M.2 | C | 15 แบ็คเพลน M.2 ด้านหลัง | T2 |
| 16 ตัวระบายความร้อน M.2 | F | 17 ไดรฟ์ M.2 | T1 |
| 18 แผ่นระบายความร้อน M.2 | F | 19 อินเทอร์โพเซอร์ M.2 | T2 |
| 20 ถาดไดรฟ์ M.2 | C | 21 ตัวครอบ M.2 ด้านหน้า | C |
| 22 แผงตัวควบคุม M.2 ด้านหน้า | F | 23 แบ็คเพลนบูต M.2 ด้านหน้า | F |
| 24 สลักแร็ค | T1 | 25 ตัวเครื่อง | F |
| 26 หูโทรศัพท์การวินิจฉัยภายนอก | T1 | 27 ฝานิรภัย | T1 |
| 28 ไดรฟ์ขนาด 2.5 นิ้ว | T1 | 29 แผงครอบไดรฟ์ขนาด 2.5 นิ้ว | C |
| 30 ตัวระบายความร้อน | F | 31 แบ็คเพลนด้านหน้า AnyBay ขนาด 2.5 นิ้ว 8 ช่อง | T2 |
| 32 แบ็คเพลนด้านหน้า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง | T2 | 33 โครงยึดตรงกลาง | T1 |
| 34 พัดลม | T1 | 35 ตัวครอบพัดลม | C |
| 36 ผนังสำหรับสาย 2U | C | 37 โปรเซสเซอร์ | F |
| 38 โมดูลหน่วยความจำ | T1 | 39 แผงครอบโปรเซสเซอร์และโมดูลตัวระบายความร้อน | C |
| 40 แบตเตอรี่ CMOS (CR2032) | C | 41 อะแดปเตอร์ PCIe | T1 |
| 42 โมดูล OCP | T1 | 43 ฝาครอบด้านบน | T1 |
| 44 ชุดแหล่งจ่ายไฟ | T1 | 45 ส่วนยึด M.2 | T2 |
| 46 แบ็คเพลน 2 ช่องใส่ M.2 RAID SATA/NVMe | T2 | 47 แบ็คเพลน 2 ช่องใส่ M.2 แบบไม่ใช่ RAID NVMe | T2 |
| 48 แผงโปรเซสเซอร์ | F | 49 ฝาครอบช่องเสียบโปรเซสเซอร์ | C |
| 50 การ์ด MicroSD | T1 | 51 แผง I/O ระบบ (DC-SCM) | F |
| 52 แผง I/O USB | T1 | 53 ตัวครอบไดรฟ์กลางขนาด 2.5 นิ้ว 8 ช่อง | C |
| 54 ตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ช่อง | C | 55 ตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 4 ช่อง | C |
