ตัวเครื่องที่มีช่องใส่ E3.S

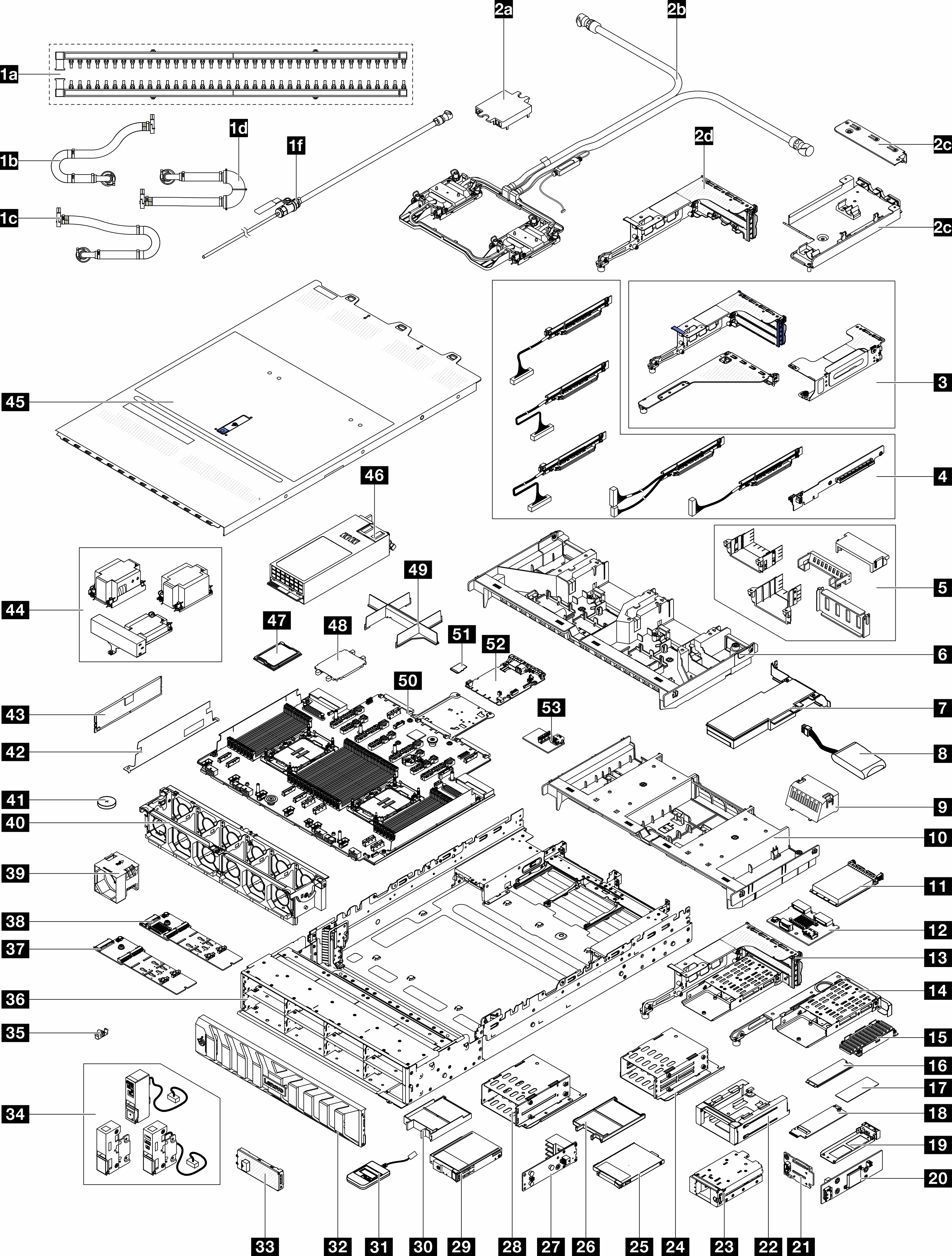

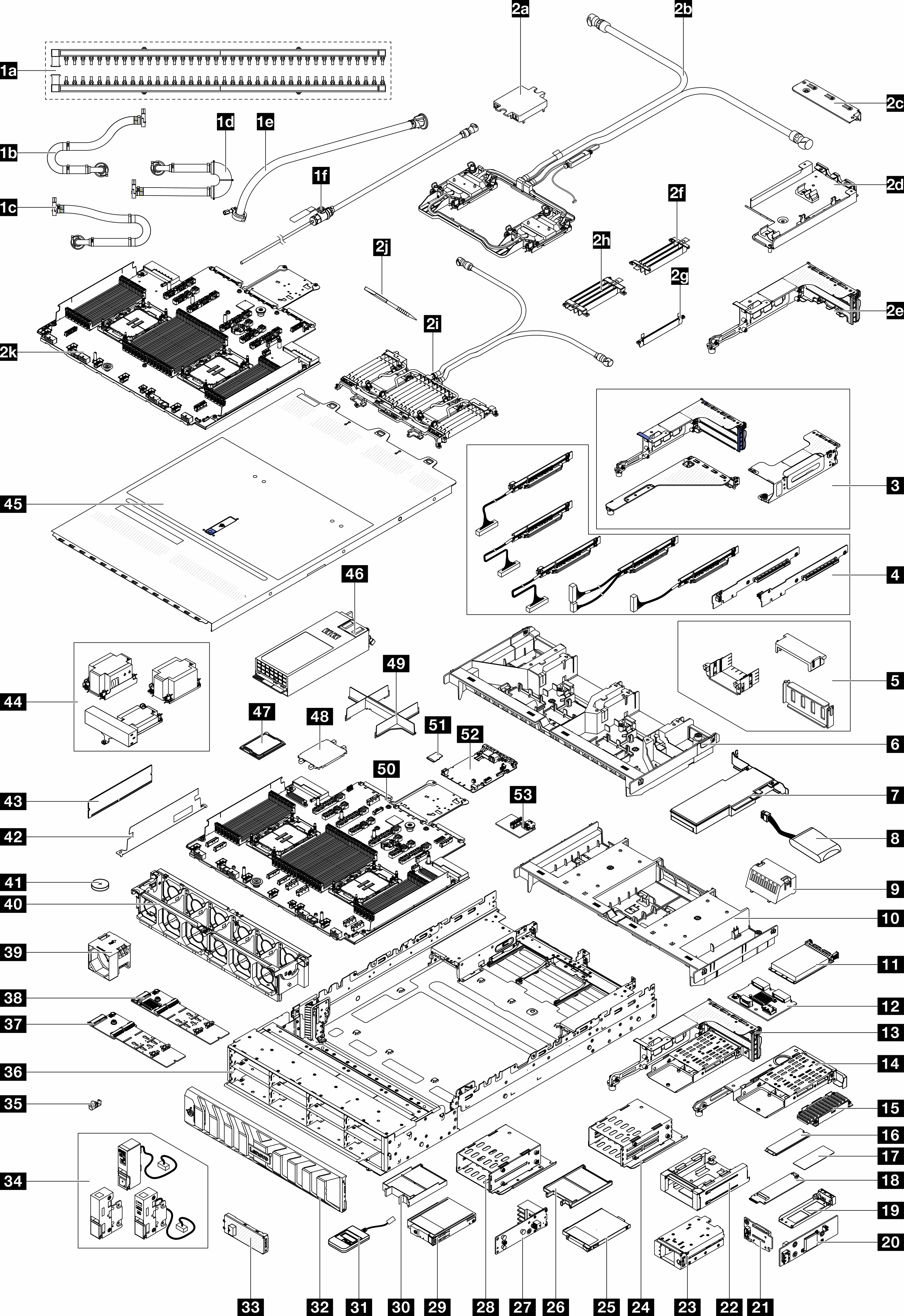

ใช้รายการอะไหล่ในส่วนนี้เพื่อระบุส่วนประกอบแต่ละชิ้นที่ใช้ได้กับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ด้านหน้า E3.S
ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
โปรดดูรายละเอียดเกี่ยวกับตัวครอบตัวยก (3) ที่ การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe
โปรดดูรายละเอียดเกี่ยวกับการ์ดตัวยก (4) ที่ ช่องเสียบ PCIe และอะแดปเตอร์ PCIe การ์ดตัวยกสำหรับช่องเสียบ 1/2/9/10 คือ FRU และการ์ดตัวยกอื่นๆ คือ T1 CRU
โปรดดูรายละเอียดเกี่ยวกับแผงครอบแผ่นกั้นลม GPU (5) ที่ การเปลี่ยน GPU
โปรดดูรายละเอียดเกี่ยวกับสลักแร็ค (34) ที่ มุมมองด้านหน้า
| รายละเอียด | รุ่น | รายละเอียด | รุ่น |
|---|---|---|---|
| 1a ท่อร่วม | F | 1b ท่อเชื่อมต่อในแร็ค 42U/48U (ฝั่งหมุนเวียน) | F |
| 1c ท่อเชื่อมต่อในแร็ค 48U (ฝั่งจ่าย) | F | 1d ท่อเชื่อมต่อในแร็ค 42U (ฝั่งจ่าย) | F |
| 1e ชุดท่อในแถว 42U | F | 1f ชุดวาล์วหรี่ | F |
| 2a ฝาครอบแผ่นระบายความร้อน | C | 2b Processor Neptune Core Module | F |
| 2c โครงยึด 1FH สำหรับ Neptune Core Module | C | 2d ตัวยึดสาย | C |
| 2e ตัวครอบตัวยก 3FH สำหรับ Neptune Core Module | C | 3 ตัวครอบตัวยก | C |
| 4 การ์ดตัวยก | T1/F | 5 แผงครอบแผ่นกั้นลม GPU | C |
| 6 แผ่นกั้นลม GPU | T1 | 7 อะแดปเตอร์ PCIe | T1 |
| 8 โมดูลพลังงานแบบแฟลชของ RAID (Supercap) | T1 | 9 แผงครอบแผ่นกั้นลมมาตรฐาน | C |
| 10 แผ่นกั้นลมมาตรฐาน | T1 | 11 โมดูล OCP | T1 |
| 12 แบ็คเพลน M.2 ด้านหลัง | T2 | 13 ตัวครอบตัวยก 3FH M.2 | C |
| 14 ตัวครอบตัวยก 1FH M.2 | C | 15 ตัวระบายความร้อน M.2 | F |
| 16 ไดรฟ์ M.2 | T1 | 17 แผ่นระบายความร้อน M.2 | F |
| 18 อินเทอร์โพเซอร์ M.2 | T2 | 19 ถาดไดรฟ์ M.2 | C |
| 20 แผงตัวควบคุม M.2 ด้านหน้า | F | 21 แบ็คเพลนบูต M.2 ด้านหน้า | F |
| 22 โครงตัวครอบ M.2 ด้านหน้า | C | 23 ตัวครอบ M.2 ด้านหน้า | C |
| 24 ตัวครอบไดรฟ์ E3.S 1T | C | 25 ไดรฟ์ E3.S 1T | T1 |
| 26 แผงครอบไดรฟ์ E3.S 1T | C | 27 แบ็คเพลน E3.S | T2 |
| 28 ตัวครอบ E3.S 2T CMM | C | 29 E3.S 2T CMM | T1 |
| 30 แผงครอบ E3.S 2T CMM | C | 31 หูโทรศัพท์การวินิจฉัยภายนอก | T1 |
| 32 ฝานิรภัย | T1 | 33 ฝา E3.S | T1 |
| 34 สลักแร็ค | T1 | 35 ส่วนยึด M.2 | T2 |
| 36 ตัวเครื่อง | F | 37 แบ็คเพลน 2 ช่องใส่ M.2 แบบไม่ใช่ RAID NVMe | T2 |
| 38 แบ็คเพลน 2 ช่องใส่ M.2 RAID SATA/NVMe | T2 | 39 พัดลม | T1 |
| 40 ตัวครอบพัดลม | C | 41 แบตเตอรี่ CMOS (CR2032) | C |
| 42 ผนังสำหรับสาย 2U | C | 43 โมดูลหน่วยความจำ | T1 |
| 44 ตัวระบายความร้อน | F | 45 ฝาครอบด้านบน | T1 |
| 46 ชุดแหล่งจ่ายไฟ | T1 | 47 โปรเซสเซอร์ | F |
| 48 ฝาครอบช่องเสียบโปรเซสเซอร์ | C | 49 แผงครอบโปรเซสเซอร์และโมดูลตัวระบายความร้อน | C |
| 50 แผงโปรเซสเซอร์ | F | 51 การ์ด MicroSD | T1 |
| 52 แผง I/O ระบบ (DC-SCM) | F | 53 แผง I/O USB | T1 |
