Châssis de baie E3.S

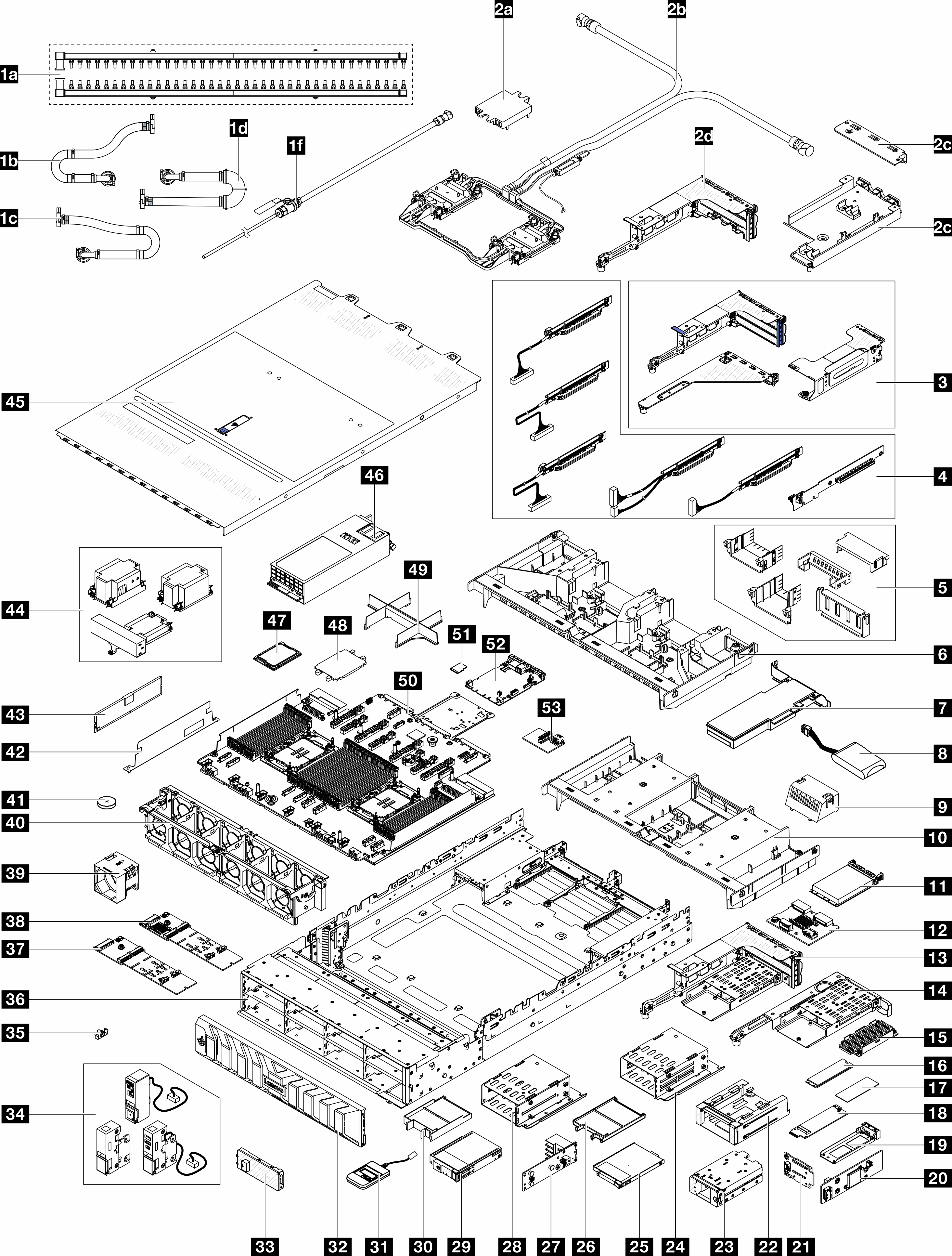

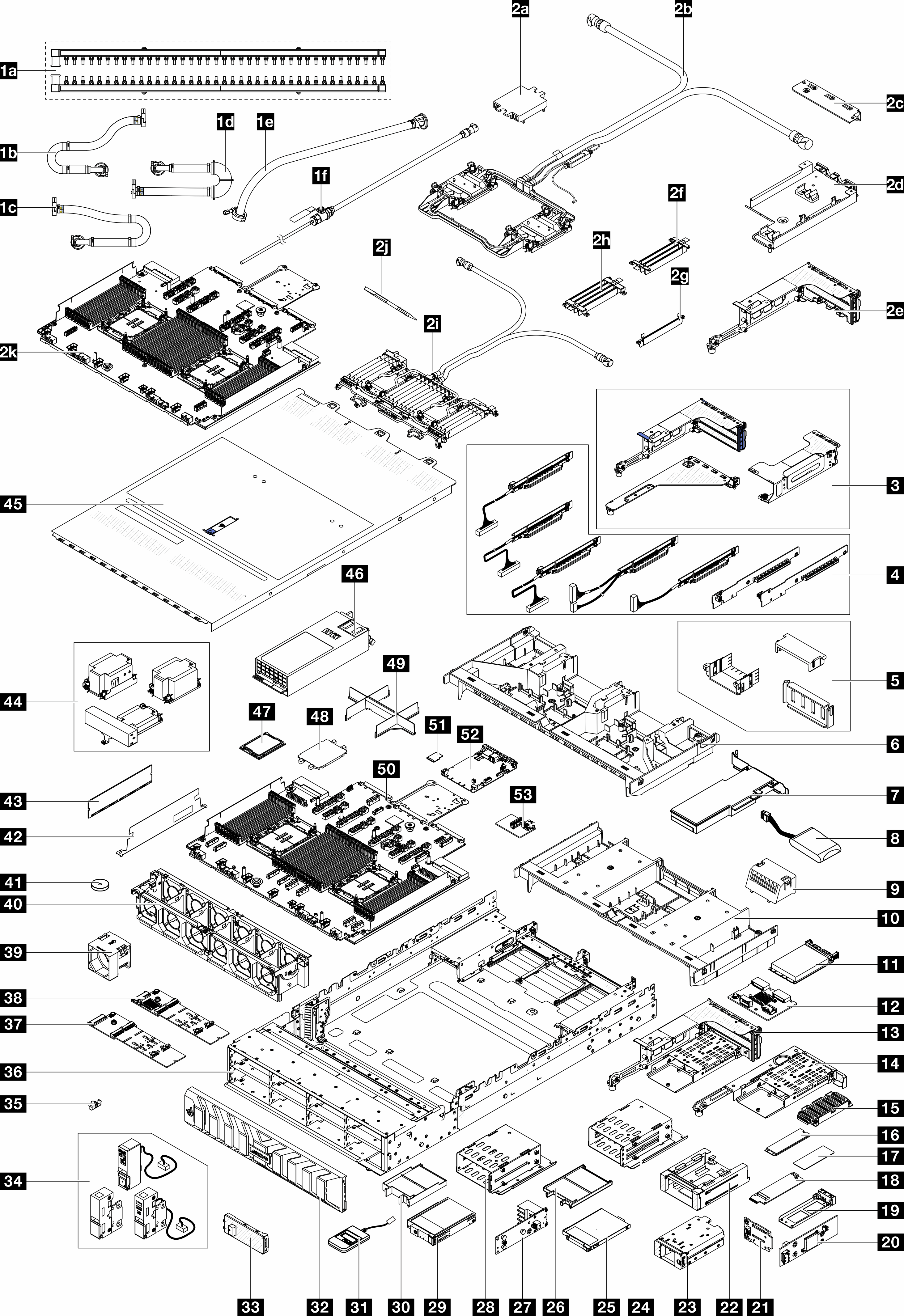

Utilisez la liste des pièces de cette section pour identifier tous les composants disponibles pour les modèles de serveur dotés de baies avant E3.S.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
Pour plus d’informations sur les boîtiers de carte mezzanine (3), voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière.
Pour plus d’informations sur les cartes mezzanines (4), voir Emplacements PCIe et adaptateurs PCIe. La carte mezzanine de l’emplacement 1/2/9/10 est une FRU et les autres cartes mezzanines sont des CRU T1.
Pour plus d’informations sur les obturateurs de grille d’aération GPU (5), voir Remplacement de GPU.
Pour plus de détails sur les taquets d’armoire (34), voir Vue avant.
| Description | Type | Description | Type |
|---|---|---|---|
| 1a Collecteurs | F | 1b Tuyau de raccordement 42U/48U dans l’armoire (côté retour) | F |
| 1c Tuyau de raccordement 48U dans l’armoire (côté alimentation) | F | 1d Tuyau de raccordement 42U dans l’armoire (côté alimentation) | F |
| 1e Kit de tuyaux 42U en rangée | F | 1f Kit de purge | F |
| 2a Couvercle de la plaque froide | C | 2b Processor Neptune Core Module | F |
| 2c Support 1FH pour Neptune Core Module | C | 2d Support de tuyaux | C |
| 2e Boîtier de carte mezzanine 3FH pour Neptune Core Module | C | 3 Boîtiers de carte mezzanine | C |
| 4 Cartes mezzanines | T1/F | 5 Obturateurs de grille d’aération GPU | C |
| 6 Grille d’aération GPU | T1 | 7 Adaptateur PCIe | T1 |
| 8 Module d’alimentation flash RAID (supercondensateur) | T1 | 9 Obturateur de grille d’aération standard | C |
| 10 Grille d’aération standard | T1 | 11 Module OCP | T1 |
| 12 Fond de panier M.2 arrière | T2 | 13 Boîtier de carte mezzanine M.2 3FH | C |
| 14 Boîtier de carte mezzanine M.2 1FH | C | 15 Dissipateur thermique M.2 | F |
| 16 Unité M.2 | T1 | 17 Tampon thermique M.2 | F |
| 18 Interposeur M.2 | T2 | 19 Plateau d’unité M.2 | C |
| 20 Carte contrôleur M.2 avant | F | 21 Fond de panier de démarrage M.2 avant | F |
| 22 Cadre du boîtier M.2 avant | C | 23 Boîtier M.2 avant | C |
| 24 Boîtier d’unités de disque dur E3.S 1T | C | 25 Unité E3.S 1T | T1 |
| 26 Obturateur d’unité E3.S 1T | C | 27 Fond de panier E3.S | T2 |
| 28 Boîtier CMM E3.S 2T | C | 29 CMM E3.S 2T | T1 |
| 30 Obturateur de CMM E3.S 2T | C | 31 Ensemble de diagnostics externe | T1 |
| 32 Panneau de sécurité | T1 | 33 Panneau E3.S | T1 |
| 34 Taquets d’armoire | T1 | 35 Dispositif de retenue M.2 | T2 |
| 36 Châssis | F | 37 Fond de panier à 2 baies M.2 NVMe non-RAID | T2 |
| 38 Fond de panier à 2 baies M.2 SATA/NVMe RAID | T2 | 39 Ventilateur | T1 |
| 40 Boîtier de ventilation | C | 41 Pile CMOS (CR2032) | C |
| 42 Support de câble 2U | C | 43 Module de mémoire | T1 |
| 44 Dissipateurs thermiques | F | 45 Carter supérieur | T1 |
| 46 Unité d’alimentation | T1 | 47 Processeur | F |
| 48 Cache de socket du processeur | C | 49 Obturateur de module dissipateur thermique-processeur | C |
| 50 Carte du processeur | F | 51 Carte MicroSD | T1 |
| 52 Carte d’E-S système (DC-SCM) | F | 53 Carte d’E-S USB | T1 |
