E3.S 機槽機箱
請使用本節的零件清單來識別配備 E3.S 前方機槽的伺服器型號可用的每個元件。
如需訂購零件的相關資訊：
請移至 Lenovo 數據中心支援，並瀏覽至您伺服器的支援頁面。
按一下 。
輸入序號以檢視伺服器的零件清單。
強烈建議您在購買任何新零件之前，先使用 Lenovo Capacity Planner 查看伺服器的電源摘要資料。
註
視型號而定，您的伺服器看起來可能與圖例稍有不同。部分零件僅供特定機型選配。

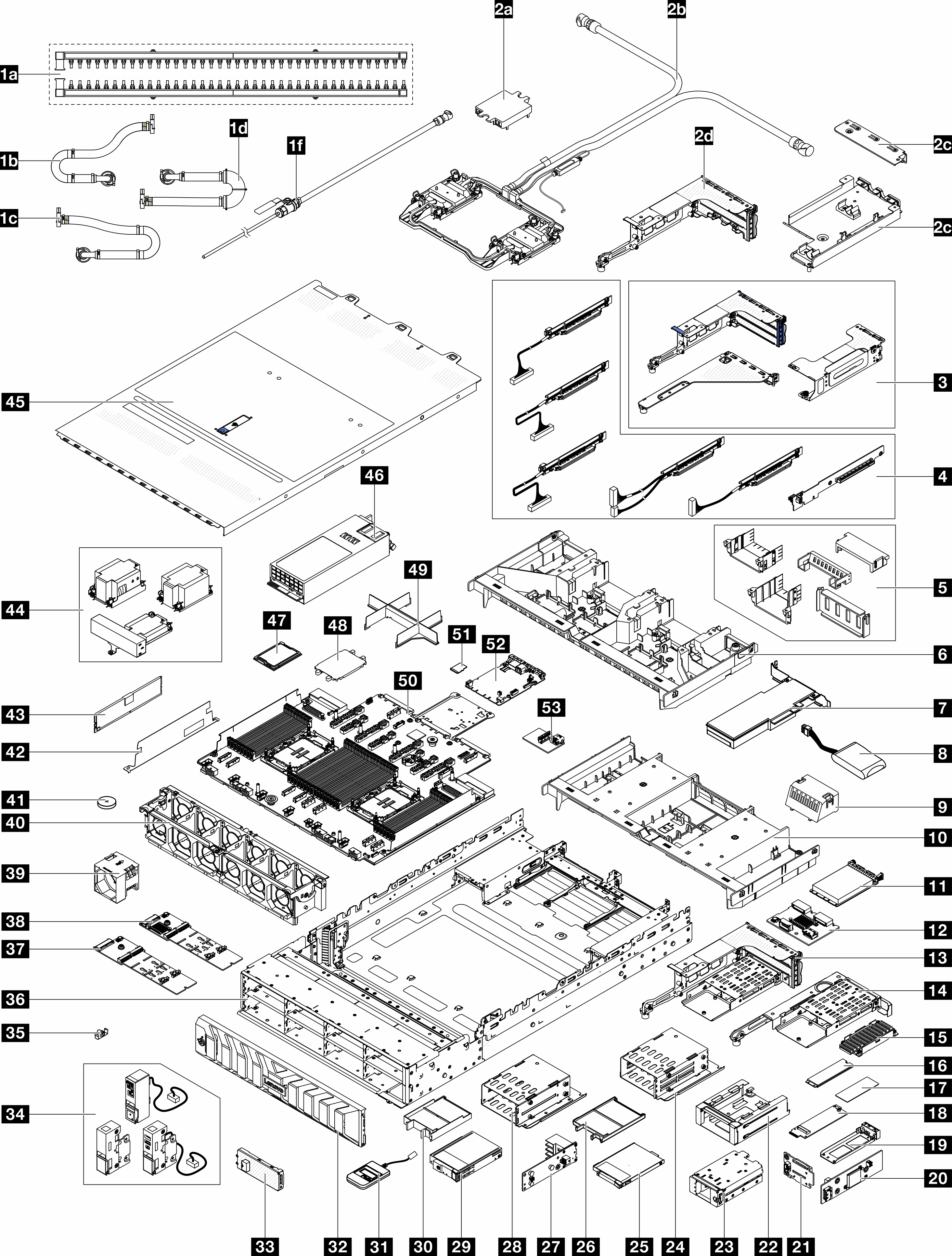

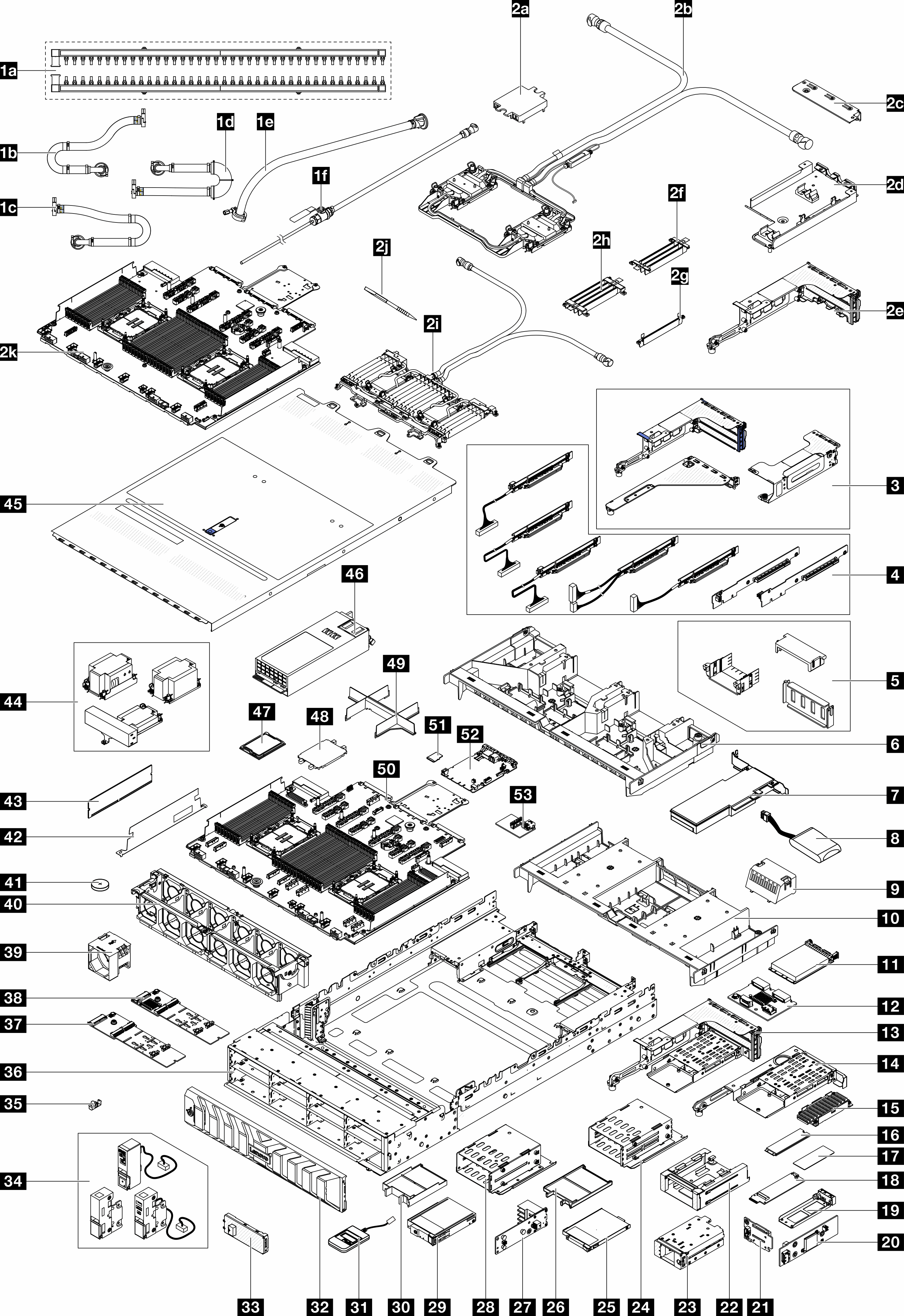

圖 1. 伺服器元件（E3.S 機槽機箱）
下表中所列的零件視為下列其中一種︰
T1：層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下，要求 Lenovo 安裝「層級 1 CRU」，則安裝作業必須付費。
T2：層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU；若您有簽訂伺服器專屬的這類保固服務，也可要求 Lenovo 代為安裝，而且無須支付任何費用。
F：現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。
C：耗材零件及結構零件。您必須負責購買及更換耗材和結構零件（例如填充板或擋板等元件）。如果 Lenovo 應您的要求來購買或安裝結構元件，則會向您收取服務費用。
註
如需擴充卡匣 (3) 的詳細資料，請參閱更換背面擴充卡組件和 PCIe 配接卡。
如需擴充卡 (4) 的詳細資料，請參閱PCIe 插槽和 PCIe 配接卡。插槽 1/2/9/10 的擴充卡是 FRU，其他擴充卡則是 T1 CRU。
如需 GPU 空氣擋板填充板 (5) 的詳細資料，請參閱更換 GPU使用手冊或硬體維護手冊中的。
如需機架閂鎖 (34) 的詳細資料，請參閱正面圖。
| 說明 | 類型 | 說明 | 類型 |
|---|---|---|---|
| 1a 歧管 | F | 1b 42U/48U 機架式連接軟管（回流側） | F |
| 1c 48U 機架式連接軟管（供應側） | F | 1d 42U 機架式連接軟管（供應側） | F |
| 1e 42U 排式軟管套件 | F | 1f 洩放套件 | F |
| 2a 冷板蓋 | C | 2b Processor Neptune Core Module | F |
| 2c Neptune Core Module 的 1FH 托架 | C | 2d 水管固定器 | C |
| 2e Neptune Core Module 的 3FH 擴充卡匣 | C | 3 擴充卡匣 | C |
| 4 擴充卡 | T1/F | 5 GPU 空氣擋板填充板 | C |
| 6 GPU 空氣擋板 | T1 | 7 PCIe 配接卡 | T1 |
| 8 RAID 快閃記憶體電源模組（超級電容） | T1 | 9 標準空氣擋板填充板 | C |
| 10 標準空氣擋板 | T1 | 11 OCP 模組 | T1 |
| 12 後方 M.2 背板 | T2 | 13 3FH M.2 擴充卡匣 | C |
| 14 1FH M.2 擴充卡匣 | C | 15 M.2 散熱槽 | F |
| 16 M.2 硬碟 | T1 | 17 M.2 散熱墊 | F |
| 18 M.2 轉插卡 | T2 | 19 M.2 硬碟匣 | C |
| 20 前方 M.2 控制器板 | F | 21 前方 M.2 開機背板 | F |
| 22 前方 M.2 機架 | C | 23 前方 M.2 框架 | C |
| 24 E3.S 1T 框架 | C | 25 E3.S 1T 硬碟 | T1 |
| 26 E3.S 1T 硬碟填充板 | C | 27 E3.S 背板 | T2 |
| 28 E3.S 2T CMM 框架 | C | 29 E3.S 2T CMM | T1 |
| 30 E3.S 2T CMM 填充板 | C | 31 外部診斷手持裝置 | T1 |
| 32 安全擋板 | T1 | 33 E3.S 擋板 | T1 |
| 34 機架閂鎖 | T1 | 35 M.2 固定器 | T2 |
| 36 機箱 | F | 37 M.2 非 RAID NVMe 2 機槽背板 | T2 |
| 38 M.2 RAID SATA/NVMe 2 機槽背板 | T2 | 39 風扇 | T1 |
| 40 風扇機盒 | C | 41 CMOS 電池 (CR2032) | C |
| 42 2U 纜線壁 | C | 43 記憶體模組 | T1 |
| 44 散熱槽 | F | 45 上蓋 | T1 |
| 46 電源供應器 | T1 | 47 處理器 | F |
| 48 處理器插座蓋 | C | 49 處理器和散熱槽模組填充板 | C |
| 50 處理器板 | F | 51 MicroSD 卡 | T1 |
| 52 系統 I/O 板 (DC-SCM) | F | 53 USB I/O 板 | T1 |
