Chasis de la bahía E3.S

Utilice la lista de piezas en esta sección para identificar los componentes disponibles para sus modelos de servidor con bahías frontales E3.S.

Para obtener más información acerca de pedidos de piezas:

  1. Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.

  2. Haga clic en Parts (Búsqueda de piezas).

  3. Especifique el número de serie para ver una lista de piezas del servidor.

Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.

Nota
En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración. Algunas partes solo están disponibles en algunos modelos.

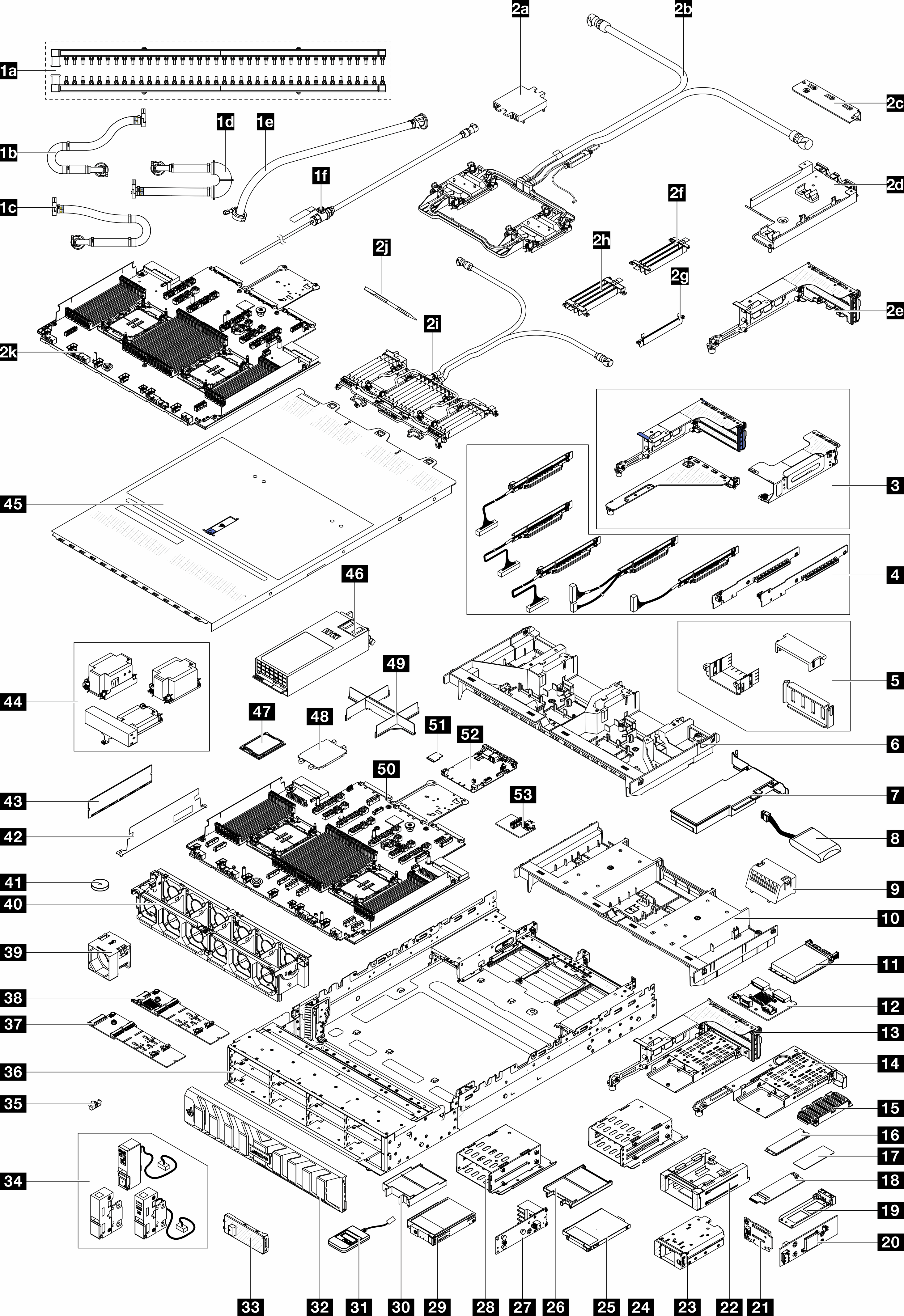

Figura 1. Componentes del servidor (chasis de la bahía E3.S)

Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías:

  • T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de Nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.

  • T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.

  • F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.

  • C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

Nota
DescripciónTipoDescripciónTipo
1a MúltiplesF1b Manguera de conexión en bastidor 42U/48U (lado de retorno)F
1c Manguera de conexión en bastidor de 48U (lado de suministro)F1d Manguera de conexión en bastidor de 42U (lado de suministro)F
1e Kit de mangueras en hilera de 42UF1f Kit de purgaF
2a Cubierta de la placa de fríoC2b Processor Neptune Core ModuleF
2c Abrazadera 1FH para Neptune Core ModuleC2d Soporte de mangueraC
2e Compartimiento de expansión 3FH para Neptune Core ModuleC3 Compartimientos de expansiónC
4 Tarjetas de expansiónT1/F5 Rellenos del deflector de aire de la GPUC
6 Deflector de aire de la GPUT17 Adaptador PCIeT1
8 Módulo de alimentación flash RAID (supercondensador)T19 Relleno de deflector de aire estándarC
10 Deflector de aire estándarT111 Módulo OCPT1
12 Placa posterior M.2 traseraT213 Compartimiento de expansión M.2 3FHC
14 Compartimiento de expansión M.2 1FHC15 Disipador de calor M.2F
16 Unidad M.2T117 Almohadilla térmica M.2F
18 Intercalador M.2T219 Bandeja de la unidad M.2C
20 Placa controladora M.2 frontalF21 Placa posterior de arranque M.2 frontalF
22 Marco del compartimiento M.2 frontalC23 Compartimiento M.2 frontalC
24 Compartimiento de la unidad E3.S 1TC25 Unidad E3.S 1TT1
26 Relleno de unidad E3.S 1TC27 Placa posterior E3.ST2
28 Compartimiento de CMM E3.S 2TC29 CMM E3.S 2TT1
30 Relleno del CMM E3.S 2TC31 Auricular de diagnóstico externoT1
32 Marco biselado de seguridadT133 Marco biselado de E3.ST1
34 Pestillos del bastidorT135 Elemento de sujeción M.2T2
36 ChasisF37 Placa posterior M.2 de 2 bahías no RAID NVMeT2
38 Placa posterior de 2 bahías M.2 RAID SATA/NVMeT239 VentiladorT1
40 Compartimiento del ventiladorC41 Batería CMOS (CR2032)C
42 Pared para cables 2UC43 Módulo de memoriaT1
44 Disipadores de calorF45 Cubierta superiorT1
46 Unidad de fuente de alimentaciónT147 ProcesadorF
48 Cubierta del zócalo del procesadorC49 Relleno de módulo de procesador y disipador de calorC
50 Placa del procesadorF51 Tarjeta MicroSDT1
52 Placa de E/S del sistema (DC-SCM)F53 Placa de E/S USBT1
