Chasis de bahía de unidad de 3,5"

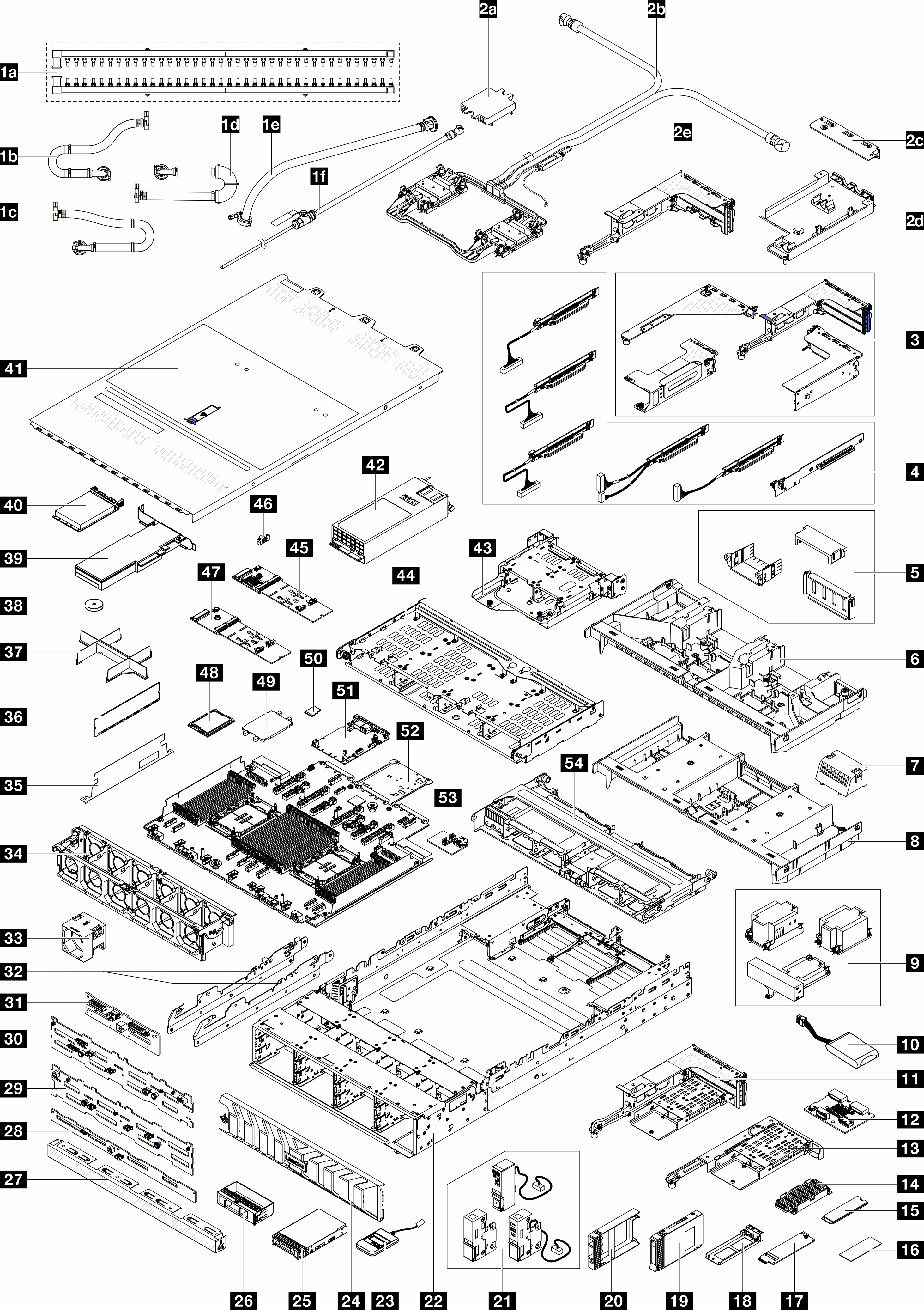

Utilice la lista de piezas en esta sección para identificar los componentes disponibles para sus modelos de servidor con bahías de unidad frontales de 3,5".
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de Nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.
Para obtener detalles sobre los compartimientos de expansión (3), consulte Sustitución del conjunto de expansión posterior y el adaptador PCIe.
Para obtener información sobre las tarjetas de expansión (4), consulte Ranuras PCIe y adaptadores PCIe. La tarjeta de expansión para la ranura 1/2/9/10 es una FRU y otras tarjetas de expansión son CRU T1.
Para obtener detalles sobre los rellenos del deflector de aire de la GPU (5), consulte Sustitución de GPU.
Para obtener detalles sobre los pestillos del bastidor (21), consulte Vista frontal.
| Descripción | Tipo | Descripción | Tipo |
|---|---|---|---|
| 1a Múltiples | F | 1b Manguera de conexión en bastidor 42U/48U (lado de retorno) | F |
| 1c Manguera de conexión en bastidor de 48U (lado de suministro) | F | 1d Manguera de conexión en bastidor de 42U (lado de suministro) | F |
| 1e Kit de mangueras en hilera de 42U | F | 1f Kit de purga | F |
| 2a Cubierta de la placa de frío | C | 2b Processor Neptune Core Module | F |
| 2c Abrazadera 1FH para Neptune Core Module | C | 2d Soporte de manguera | C |
| 2e Compartimiento de expansión 3FH para Neptune Core Module | C | 3 Compartimientos de expansión | C |
| 4 Tarjetas de expansión | T1/F | 5 Rellenos del deflector de aire de la GPU | C |
| 6 Deflector de aire de la GPU | T1 | 7 Relleno de deflector de aire estándar | C |
| 8 Deflector de aire estándar | T1 | 9 Disipadores de calor | F |
| 10 Módulo de alimentación flash RAID (supercondensador) | T1 | 11 Compartimiento de expansión M.2 3FH | C |
| 12 Placa posterior M.2 trasera | T2 | 13 Compartimiento de expansión M.2 1FH | C |
| 14 Disipador de calor M.2 | F | 15 Unidad M.2 | T1 |
| 16 Almohadilla térmica M.2 | F | 17 Intercalador M.2 | T2 |
| 18 Bandeja de la unidad M.2 | C | 19 Unidad de 2,5" | T1 |
| 20 Relleno de unidad de 2,5" | C | 21 Pestillos del bastidor | T1 |
| 22 Chasis | F | 23 Auricular de diagnóstico externo | T1 |
| 24 Marco biselado de seguridad | T1 | 25 Unidad de 3,5" | T1 |
| 26 Relleno de unidad de 3,5" (1 bahía) | C | 27 Relleno de unidad de 3,5" (4 bahías) | C |
| 28 Placa posterior de 4 unidades SAS/SATA de 3,5" trasera | T1 | 29 Placa posterior de 12 unidades SAS/SATA de 3,5" frontal | T2 |
| 30 Placa posterior de 12 unidades AnyBay de 3,5" frontal | T2 | 31 Placa posterior de 4 unidades AnyBay de 2,5" central/trasera | F |
| 32 Abrazaderas centrales | T1 | 33 Ventilador | T1 |
| 34 Compartimiento del ventilador | C | 35 Pared para cables 2U | C |
| 36 Módulo de memoria | T1 | 37 Relleno de módulo de procesador y disipador de calor | F |
| 38 Batería CMOS (CR2032) | C | 39 Adaptador PCIe | T1 |
| 40 Módulo OCP | T1 | 41 Cubierta superior | T1 |
| 42 Unidad de fuente de alimentación | T1 | 43 Compartimiento de la unidad posterior de 4 unidades de 2,5" | C |
| 44 Compartimiento de la unidad posterior de 4 unidades de 3,5" | C | 45 Placa posterior de 2 bahías M.2 RAID SATA/NVMe | T2 |
| 46 Elemento de sujeción M.2 | T2 | 47 Placa posterior M.2 de 2 bahías no RAID NVMe | T2 |
| 48 Procesador | F | 49 Cubierta del zócalo del procesador | C |
| 50 Tarjeta MicroSD | T1 | 51 Placa de E/S del sistema (DC-SCM) | F |
| 52 Placa del procesador | F | 53 Placa de E/S USB | T1 |
| 54 Compartimiento de la unidad central de 8 unidades de 2,5" | C |
