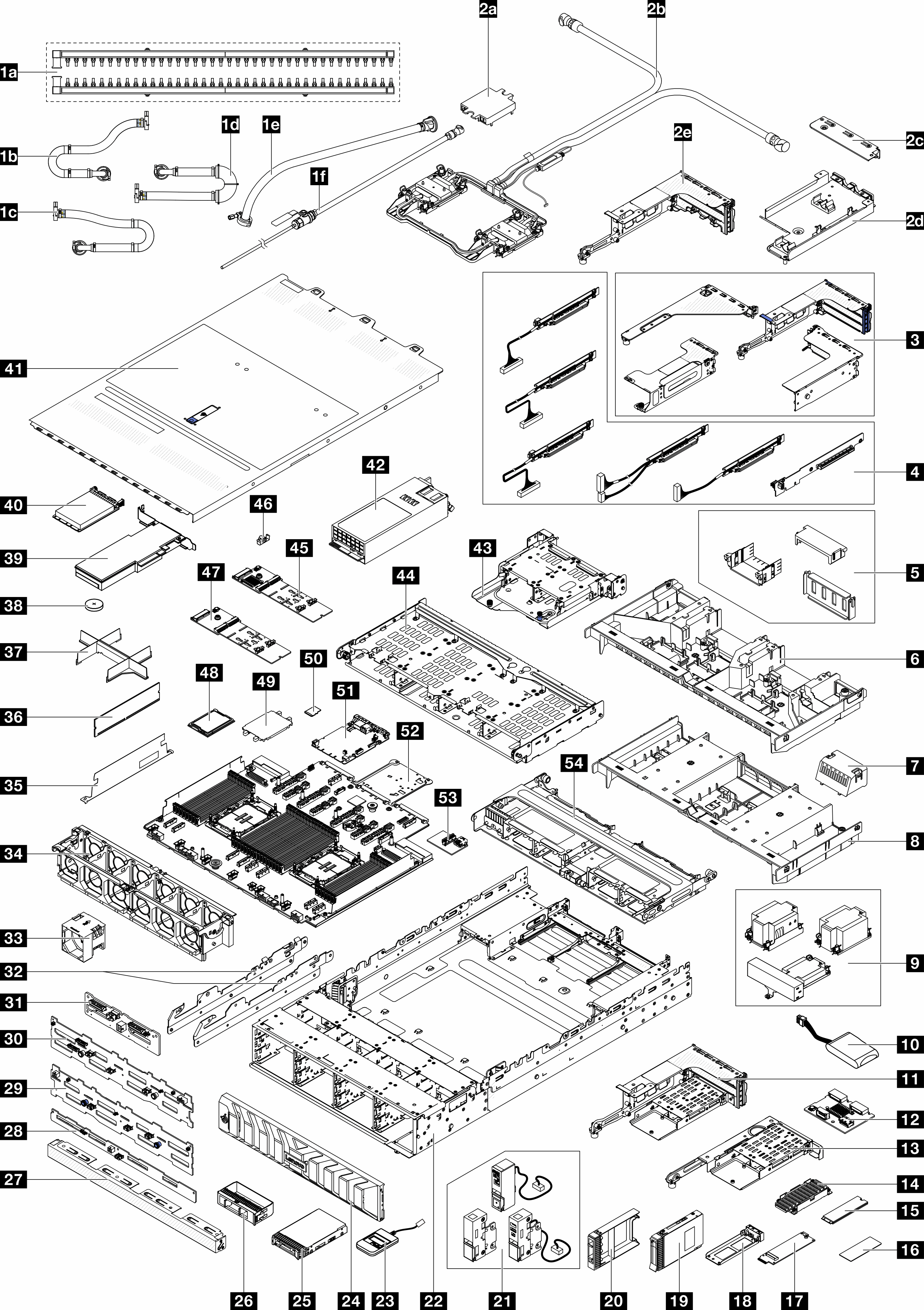

Рама с отсеками для 3,5-дюймовых дисков
Воспользуйтесь списком комплектующих в этом разделе, чтобы определить все компоненты, доступные для моделей серверов с передними отсеками для 3,5-дюймовых дисков.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера, с помощью Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.
Подробные сведения об отсеках платы-адаптера Riser (3) см. в разделе Замена заднего блока платы-адаптера Riser и адаптера PCIe.
Подробные сведения о платах-адаптерах Riser (4) см. в разделе Гнезда PCIe и адаптеры PCIe. Плата-адаптер Riser для гнезда 1/2/9/10 — это FRU, а другие платы-адаптеры Riser — это CRU T1.
Подробные сведения о заглушках дефлектора графического процессора (5) см. в разделе Замена графического процессора.
Подробные сведения о защелках стойки (21) см. в разделе Вид спереди.
| Описание | Тип | Описание | Тип |
|---|---|---|---|
| 1a Коллекторы | F | 1b Соединительный шланг для внутристоечной системы 42U/48U (на стороне возврата) | F |
| 1c Соединительный шланг для внутристоечной системы 48U (на стороне подачи) | F | 1d Соединительный шланг для внутристоечной системы 42U (на стороне подачи) | F |
| 1e Комплект шлангов для внутрирядной системы 42U | F | 1f Комплект отводной трубки | F |
| 2a Кожух платы охлаждения | C | 2b Processor Neptune Core Module | F |
| 2c Кронштейн 1FH для модуля Neptune Core Module | C | 2d Держатель шланга | C |
| 2e Отсек платы-адаптера 3FH для модуля Neptune Core Module | C | 3 Отсеки для плат-адаптеров Riser | C |
| 4 Платы-адаптеры Riser | T1/F | 5 Заглушки дефлектора графического процессора | C |
| 6 Дефлектор графического процессора | T1 | 7 Заглушка стандартного дефлектора | C |
| 8 Стандартный дефлектор | T1 | 9 Радиаторы | F |
| 10 Модуль питания флэш-памяти RAID (суперконденсатор) | T1 | 11 Отсек платы-адаптера Riser 3FH M.2 | C |
| 12 Задняя объединительная панель M.2 | T2 | 13 Отсек платы-адаптера Riser 1FH M.2 | C |
| 14 Радиатор M.2 | F | 15 Диск M.2 | T1 |
| 16 Термолист M.2 | F | 17 Интерпозер M.2 | T2 |
| 18 Лоток для диска M.2 | C | 19 2,5-дюймовый диск | T1 |
| 20 Заглушка 2,5-дюймового диска | C | 21 Защелки стойки | T1 |
| 22 Рама | F | 23 Внешний диагностический прибор | T1 |
| 24 Защитная панель | T1 | 25 3,5-дюймовый диск | T1 |
| 26 Заглушка 3,5-дюймового диска (на 1 отсек) | C | 27 Заглушка 3,5-дюймового диска (на 4 отсека) | C |
| 28 Задняя объединительная панель с 4 отсеками для 3,5-дюймовых дисков SAS/SATA | T1 | 29 Передняя объединительная панель с 12 отсеками для 3,5-дюймовых дисков SAS/SATA | T2 |
| 30 Передняя объединительная панель с 12 отсеками для 3,5-дюймовых дисков AnyBay | T2 | 31 Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay | F |
| 32 Средние скобы | T1 | 33 Вентилятор | T1 |
| 34 Отсек вентиляторов | C | 35 Стенка для кабелей 2U | C |
| 36 Модуль памяти | T1 | 37 Заглушка модуля процессора и радиатора | F |
| 38 Батарейка CMOS (CR2032) | C | 39 Адаптер PCIe | T1 |
| 40 Модуль OCP | T1 | 41 Верхний кожух | T1 |
| 42 Модуль блока питания | T1 | 43 Задний отсек для четырех 2,5-дюймовых дисков | C |
| 44 Задний отсек для четырех 3,5-дюймовых дисков | C | 45 Объединительная панель с 2 отсеками для дисков M.2 SATA/NVMe RAID | T2 |
| 46 Фиксатор M.2 | T2 | 47 Объединительная панель с 2 отсеками для дисков M.2 NVMe, отличных от RAID | T2 |
| 48 Процессор | F | 49 Кожух сокета процессора | C |
| 50 Карта MicroSD | T1 | 51 Системная плата ввода-вывода (DC-SCM) | F |
| 52 Процессорная плата | F | 53 Плата ввода-вывода USB | T1 |
| 54 Средний отсек для восьми 2,5-дюймовых дисков | C |
