3.5 吋機槽機箱

使用本節的零件清單來識別配備 3.5 吋前方機槽的伺服器型號可用的每個元件。

如需訂購零件的相關資訊:
  1. 請移至 Lenovo 數據中心支援,並瀏覽至您伺服器的支援頁面。

  2. 按一下 Parts(零件)

  3. 輸入序號以檢視伺服器的零件清單。

強烈建議您在購買任何新零件之前,先使用 Lenovo Capacity Planner 查看伺服器的電源摘要資料。

視型號而定,您的伺服器看起來可能與圖例稍有不同。部分零件僅供特定機型選配。

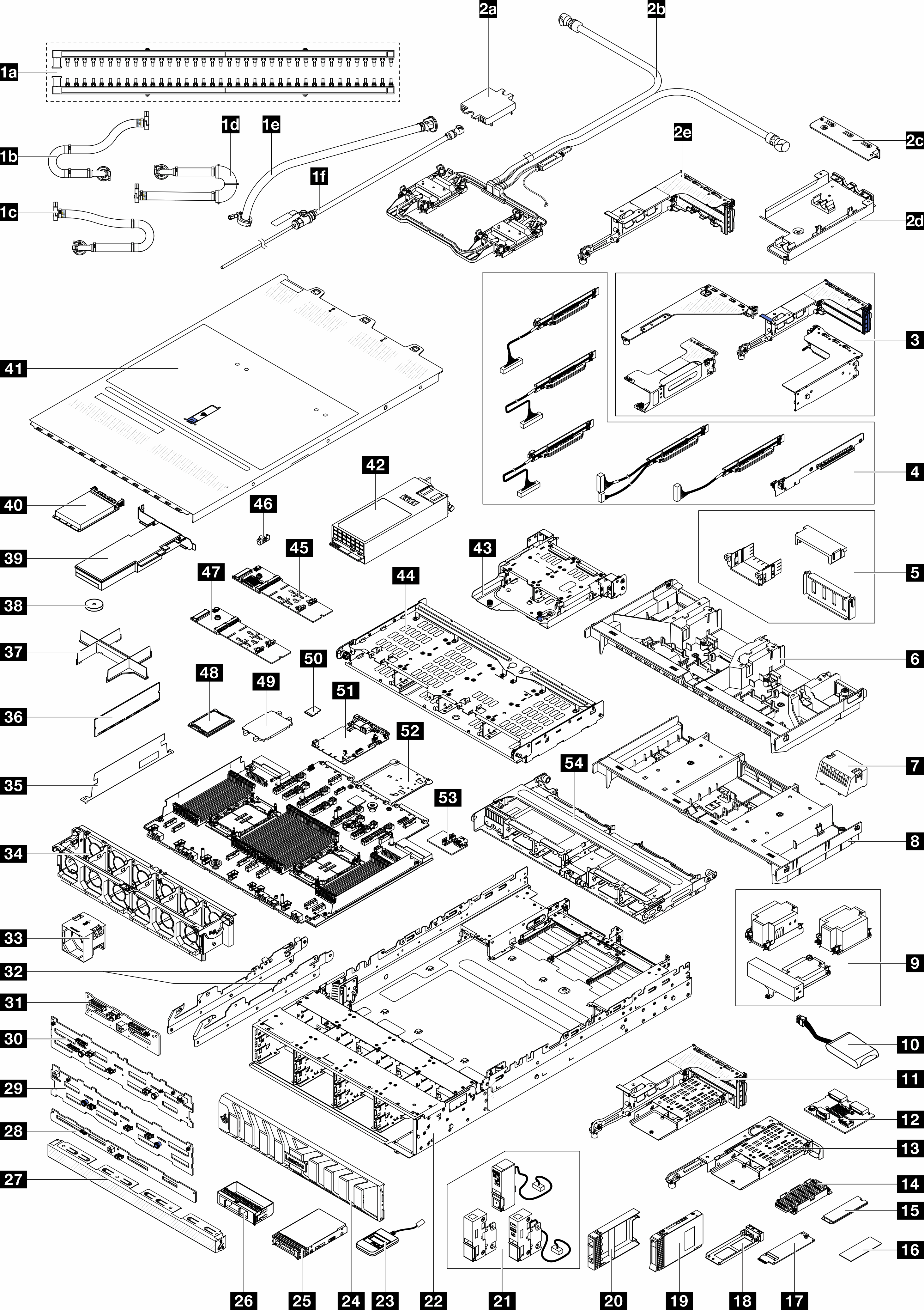

圖 1. 伺服器元件(3.5 吋機槽機箱)
下表中所列的零件視為下列其中一種︰
  • T1:層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下,要求 Lenovo 安裝「層級 1 CRU」,則安裝作業必須付費。

  • T2:層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU;若您有簽訂伺服器專屬的這類保固服務,也可要求 Lenovo 代為安裝,而且無須支付任何費用。

  • F:現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。

  • C:耗材零件及結構零件。您必須負責購買及更換耗材和結構零件(例如填充板或擋板等元件)。如果 Lenovo 應您的要求來購買或安裝結構元件,則會向您收取服務費用。

說明類型說明類型
1a 歧管F1b 42U/48U 機架式連接軟管(回流側)F
1c 48U 機架式連接軟管(供應側)F1d 42U 機架式連接軟管(供應側)F
1e 42U 排式軟管套件F1f 洩放套件F
2a 冷板蓋C2b Processor Neptune Core ModuleF
2c Neptune Core Module 的 1FH 托架C2d 水管固定器C
2e Neptune Core Module 的 3FH 擴充卡匣C3 擴充卡匣C
4 擴充卡T1/F5 GPU 空氣擋板填充板C
6 GPU 空氣擋板T17 標準空氣擋板填充板C
8 標準空氣擋板T19 散熱槽F
10 RAID 快閃記憶體電源模組(超級電容)T111 3FH M.2 擴充卡匣C
12 後方 M.2 背板T213 1FH M.2 擴充卡匣C
14 M.2 散熱槽F15 M.2 硬碟T1
16 M.2 散熱墊F17 M.2 轉插卡T2
18 M.2 硬碟匣C19 2.5 吋硬碟T1
20 2.5 吋硬碟填充板C21 機架閂鎖T1
22 機箱F23 外部診斷手持裝置T1
24 安全擋板T125 3.5 吋硬碟T1
26 3.5 吋硬碟填充板(1 機槽)C27 3.5 吋硬碟填充板(4 機槽)C
28 4 x 3.5 吋 SAS/SATA 後方背板T129 12 x 3.5 吋 SAS/SATA 前方背板T2
30 12 x 3.5 吋 AnyBay 前方背板T231 4 x 2.5 吋 AnyBay 中間/後方背板F
32 中間托架T133 風扇T1
34 風扇機盒C35 2U 纜線壁C
36 記憶體模組T137 處理器和散熱槽模組填充板F
38 CMOS 電池 (CR2032)C39 PCIe 配接卡T1
40 OCP 模組T141 上蓋T1
42 電源供應器T143 4 x 2.5 吋後方框架C
44 4 x 3.5 吋後方框架C45 M.2 RAID SATA/NVMe 2 機槽背板T2
46 M.2 固定器T247 M.2 非 RAID NVMe 2 機槽背板T2
48 處理器F49 處理器插座蓋C
50 MicroSD 卡T151 系統 I/O 板 (DC-SCM)F
52 處理器板F53 USB I/O 板T1
54 8 x 2.5 吋中間框架C
