Châssis avec baie d'unité de 3,5 pouces

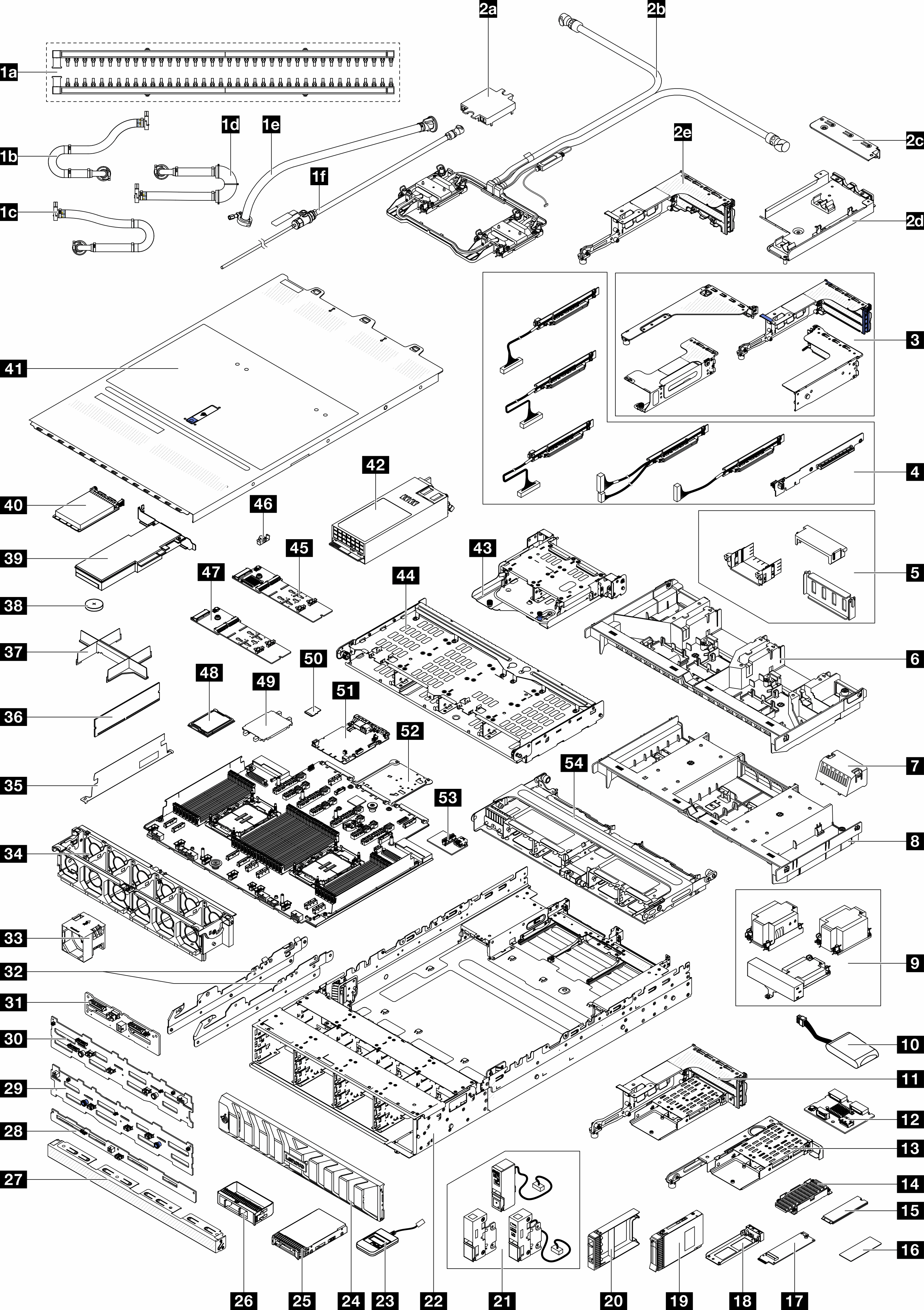

Utilisez la liste des pièces de cette section pour identifier tous les composants disponibles pour les modèles de serveur dotés de baies d’unité avant 3,5 pouces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
Pour plus d’informations sur les boîtiers de carte mezzanine (3), voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière.
Pour plus d’informations sur les cartes mezzanines (4), voir Emplacements PCIe et adaptateurs PCIe. La carte mezzanine de l’emplacement 1/2/9/10 est une FRU et les autres cartes mezzanines sont des CRU T1.
Pour plus d’informations sur les obturateurs de grille d’aération GPU (5), voir Remplacement de GPU.
Pour plus de détails sur les taquets d’armoire (21), voir Vue avant.
| Description | Type | Description | Type |
|---|---|---|---|
| 1a Collecteurs | F | 1b Tuyau de raccordement 42U/48U dans l’armoire (côté retour) | F |
| 1c Tuyau de raccordement 48U dans l’armoire (côté alimentation) | F | 1d Tuyau de raccordement 42U dans l’armoire (côté alimentation) | F |
| 1e Kit de tuyaux 42U en rangée | F | 1f Kit de purge | F |
| 2a Couvercle de la plaque froide | C | 2b Processor Neptune Core Module | F |
| 2c Support 1FH pour Neptune Core Module | C | 2d Support de tuyaux | C |
| 2e Boîtier de carte mezzanine 3FH pour Neptune Core Module | C | 3 Boîtiers de carte mezzanine | C |
| 4 Cartes mezzanines | T1/F | 5 Obturateurs de grille d’aération GPU | C |
| 6 Grille d’aération GPU | T1 | 7 Obturateur de grille d’aération standard | C |
| 8 Grille d’aération standard | T1 | 9 Dissipateurs thermiques | F |
| 10 Module d’alimentation flash RAID (supercondensateur) | T1 | 11 Boîtier de carte mezzanine M.2 3FH | C |
| 12 Fond de panier M.2 arrière | T2 | 13 Boîtier de carte mezzanine M.2 1FH | C |
| 14 Dissipateur thermique M.2 | F | 15 Unité M.2 | T1 |
| 16 Tampon thermique M.2 | F | 17 Interposeur M.2 | T2 |
| 18 Plateau d’unité M.2 | C | 19 Unité 2,5 pouces | T1 |
| 20 Obturateur d’unité 2,5 pouces | C | 21 Taquets d’armoire | T1 |
| 22 Châssis | F | 23 Ensemble de diagnostics externe | T1 |
| 24 Panneau de sécurité | T1 | 25 Unité 3,5 pouces | T1 |
| 26 Obturateur d’unité 3,5 pouces (1 baie) | C | 27 Obturateur d’unité 3,5 pouces (4 baies) | C |
| 28 Fond de panier arrière SAS/SATA 4 x 3,5 pouces | T1 | 29 Fond de panier avant SAS/SATA 12 x 3,5 pouces | T2 |
| 30 Fond de panier avant AnyBay 12 x 3,5 pouces | T2 | 31 Fond de panier central/arrière AnyBay 4 x 2,5 pouces | F |
| 32 Supports centraux | T1 | 33 Ventilateur | T1 |
| 34 Boîtier de ventilation | C | 35 Support de câble 2U | C |
| 36 Module de mémoire | T1 | 37 Obturateur de module dissipateur thermique-processeur | F |
| 38 Pile CMOS (CR2032) | C | 39 Adaptateur PCIe | T1 |
| 40 Module OCP | T1 | 41 Carter supérieur | T1 |
| 42 Bloc d’alimentation | T1 | 43 Boîtier d’unités de disque dur arrière 4 x 2,5 pouces | C |
| 44 Boîtier d’unités de disque dur arrière 4 x 3,5 pouces | C | 45 Fond de panier à 2 baies M.2 SATA/NVMe RAID | T2 |
| 46 Dispositif de retenue M.2 | T2 | 47 Fond de panier à 2 baies M.2 NVMe non-RAID | T2 |
| 48 Processeur | F | 49 Cache de socket du processeur | C |
| 50 Carte MicroSD | T1 | 51 Carte d’E-S système (DC-SCM) | F |
| 52 Carte du processeur | F | 53 Carte d’E-S USB | T1 |
| 54 Boîtier d’unités de disque dur central 8 x 2,5 pouces | C |
