Châssis avec baie d'unité de 2,5 pouces

Utilisez la liste des pièces de cette section pour identifier tous les composants disponibles pour les modèles de serveur dotés de baies d’unité avant 2,5 pouces.

Pour plus d’informations sur la commande de pièces :
  1. Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.

  2. Cliquez sur Pièces.

  3. Entrez le numéro de série pour afficher une liste des composants pour votre serveur.

Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.

Remarque
Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration. Certaines pièces ne sont disponibles que sur certains modèles.

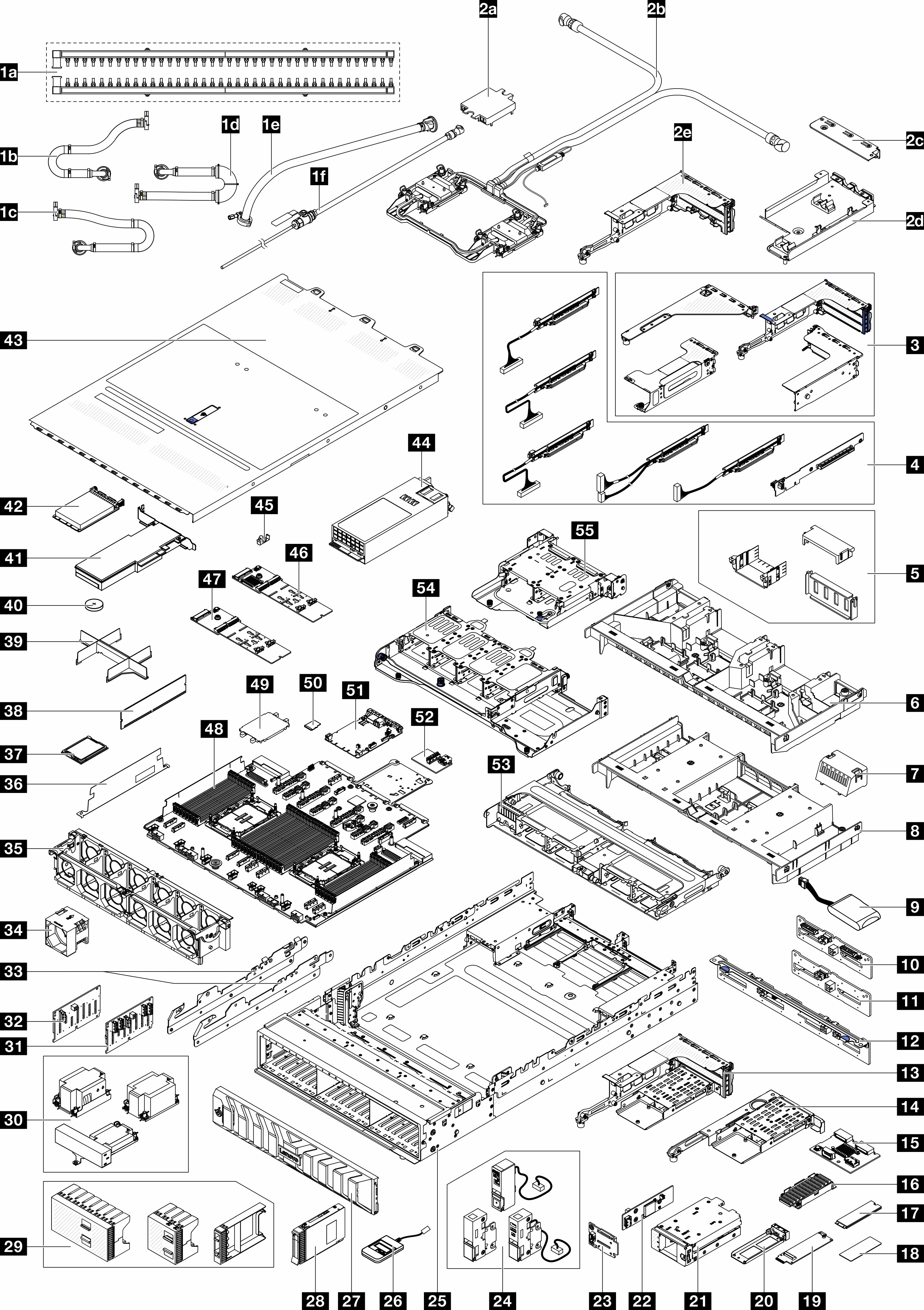

Figure 1. Composants serveur (châssis avec baie d’unité de 2,5 pouces)
Les pièces répertoriées dans le tableau suivant sont identifiées comme une des suivantes :
  • T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.

  • T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.

  • F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.

  • C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

Remarque
DescriptionTypeDescriptionType
1a CollecteursF1b Tuyau de raccordement 42U/48U dans l’armoire (côté retour)F
1c Tuyau de raccordement 48U dans l’armoire (côté alimentation)F1d Tuyau de raccordement 42U dans l’armoire (côté alimentation)F
1e Kit de tuyaux 42U en rangéeF1f Kit de purgeF
2a Couvercle de la plaque froideC2b Processor Neptune Core ModuleF
2c Support 1FH pour Neptune Core ModuleC2d Support de tuyauxC
2e Boîtier de carte mezzanine 3FH pour Neptune Core ModuleC3 Boîtiers de carte mezzanineC
4 Cartes mezzaninesT1/F5 Obturateurs de grille d’aération GPUC
6 Grille d’aération GPUT17 Obturateur de grille d’aération standardC
8 Grille d’aération standardT19 Module d’alimentation flash RAID (supercondensateur)T1
10 Fond de panier central/arrière AnyBay 4 x 2,5 poucesF11 Fond de panier central/arrière SAS/SATA 4 x 2,5 poucesT2
12 Fond de panier arrière SAS/SATA 8 x 2,5 poucesT213 Boîtier de carte mezzanine M.2 3FHC
14 Boîtier de carte mezzanine M.2 1FHC15 Fond de panier M.2 arrièreT2
16 Dissipateur thermique M.2F17 Unité M.2T1
18 Tampon thermique M.2F19 Interposeur M.2T2
20 Plateau d’unité M.2C21 Boîtier M.2 avantC
22 Carte contrôleur M.2 avantF23 Fond de panier de démarrage M.2 avantF
24 Taquets d’armoireT125 ChâssisF
26 Ensemble de diagnostics externeT127 Panneau de sécuritéT1
28 Unité 2,5 poucesT129 Obturateurs d’unité 2,5 poucesC
30 Dissipateurs thermiquesF31 Fond de panier avant AnyBay 8 x 2,5 poucesT2
32 Fond de panier avant SAS/SATA 8 x 2,5 poucesT233 Supports centrauxT1
34 VentilateurT135 Boîtier de ventilationC
36 Support de câble 2UC37 ProcesseurF
38 Module de mémoireT139 Obturateur de module dissipateur thermique-processeurC
40 Pile CMOS (CR2032)C41 Adaptateur PCIeT1
42 Module OCPT143 Carter supérieurT1
44 Bloc d’alimentationT145 Dispositif de retenue M.2T2
46 Fond de panier à 2 baies M.2 SATA/NVMe RAIDT247 Fond de panier à 2 baies M.2 NVMe non-RAIDT2
48 Carte du processeurF49 Cache de socket du processeurC
50 Carte MicroSDT151 Carte d’E-S système (DC-SCM)F
52 Carte d’E-S USBT153 Boîtier d’unités de disque dur central 8 x 2,5 poucesC
54 Boîtier d’unités de disque dur arrière 8 x 2,5 poucesC55 Boîtier d’unités de disque dur arrière 4 x 2,5 poucesC
