2.5 型ドライブ・ベイのシャーシ

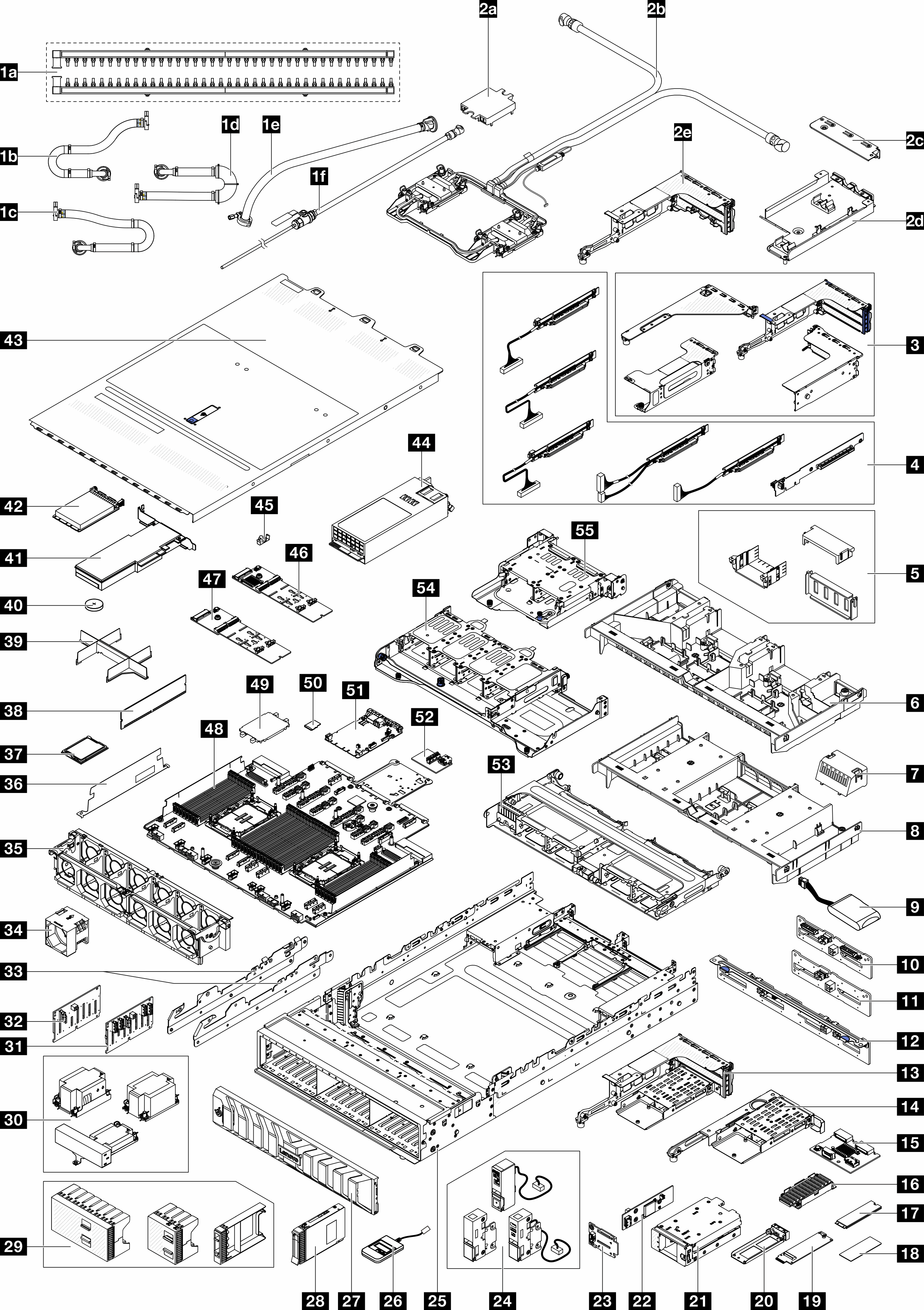

このセクション部品リストを使用して、2.5 型前面ドライブ・ベイを搭載したサーバー・モデルで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のサーバーのサポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。
ライザー・ケージ (3) について詳しくは、背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照してください。
ライザー・カード (4) について詳しくは、PCIe スロットおよび PCIe アダプターを参照してください。スロット 1/2/9/10 のライザー・カードは FRU で、他のライザー・カードは T1 CRU です。
GPU エアー・バッフル・フィラー (5) について詳しくは、GPU の交換を参照してください。
ラック・ラッチ (24) について詳しくは、前面図を参照してください。
| 説明 | タイプ | 説明 | タイプ |
|---|---|---|---|
| 1a 多岐管 | F | 1b 42U/48U ラック内接続ホース (リターン側) | F |
| 1c 48U ラック内接続ホース (サプライ側) | F | 1d 42U ラック内接続ホース (サプライ側) | F |
| 1e 42U 行内ホース・キット | F | 1f ブリーダー・キット | F |
| 2a コールド・プレート・カバー | C | 2b Processor Neptune Core Module | F |
| 2c 1FH ブラケット (Neptune Core Module 用) | C | 2d ホース・ホルダー | C |
| 2e 3FH ライザー・ケージ (Neptune Core Module 用) | C | 3 ライザー・ケージ | C |
| 4 ライザー・カード | T1/F | 5 GPU エアー・バッフル・フィラー | C |
| 6 GPU エアー・バッフル | T1 | 7 標準エアー・バッフル・フィラー | C |
| 8 標準エアー・バッフル | T1 | 9 RAID フラッシュ電源モジュール (スーパーキャップ) | T1 |
| 10 4 x 2.5 型 AnyBay 中央/背面バックプレーン | F | 11 4 x 2.5 型 SAS/SATA 中央/背面バックプレーン | T2 |
| 12 8 x 2.5 型 SAS/SATA 背面バックプレーン | T2 | 13 3FH M.2 ライザー・ケージ | C |
| 14 1FH M.2 ライザー・ケージ | C | 15 背面 M.2 バックプレーン | T2 |
| 16 M.2 ヒートシンク | F | 17 M.2 ドライブ | T1 |
| 18 M.2 サーマル・パッド | F | 19 M.2 変換コネクター | T2 |
| 20 M.2 ドライブ・トレイ | C | 21 前面 M.2 ケージ | C |
| 22 前面 M.2 コントローラー・ボード | F | 23 前面 M.2 ブート・バックプレーン | F |
| 24 ラック・ラッチ | T1 | 25 シャーシ | F |
| 26 外部診断ハンドセット | T1 | 27 セキュリティー・ベゼル | T1 |
| 28 2.5 型ドライブ | T1 | 29 2.5 型ドライブ・フィラー | C |
| 30 ヒートシンク | F | 31 8 x 2.5 型 AnyBay 前面バックプレーン | T2 |
| 32 8 x 2.5 型 SAS/SATA 前面バックプレーン | T2 | 33 中央ブラケット | T1 |
| 34 ファン | T1 | 35 ファン・ケージ | C |
| 36 2U ケーブル壁面 | C | 37 プロセッサー | F |
| 38 メモリー・モジュール | T1 | 39 プロセッサーおよびヒートシンク・モジュール・フィラー | C |
| 40 CMOS バッテリー (CR2032) | C | 41 PCIe アダプター | T1 |
| 42 OCP モジュール | T1 | 43 トップ・カバー | T1 |
| 44 パワー・サプライ・ユニット | T1 | 45 M.2 保持具 | T2 |
| 46 M.2 RAID SATA/NVMe 2 ベイ・バックプレーン | T2 | 47 M.2 非 RAID NVMe 2 ベイ・バックプレーン | T2 |
| 48 プロセッサー・ボード | F | 49 プロセッサー・ソケット・カバー | C |
| 50 MicroSD カード | T1 | 51 システム I/O ボード (DC-SCM) | F |
| 52 USB I/O ボード | T1 | 53 8 x 2.5 型中央ドライブ・ケージ | C |
| 54 8 x 2.5 型背面ドライブ・ケージ | C | 55 4 x 2.5 型背面ドライブ・ケージ | C |
