Chassi com compartimento de unidade de 2,5 polegadas

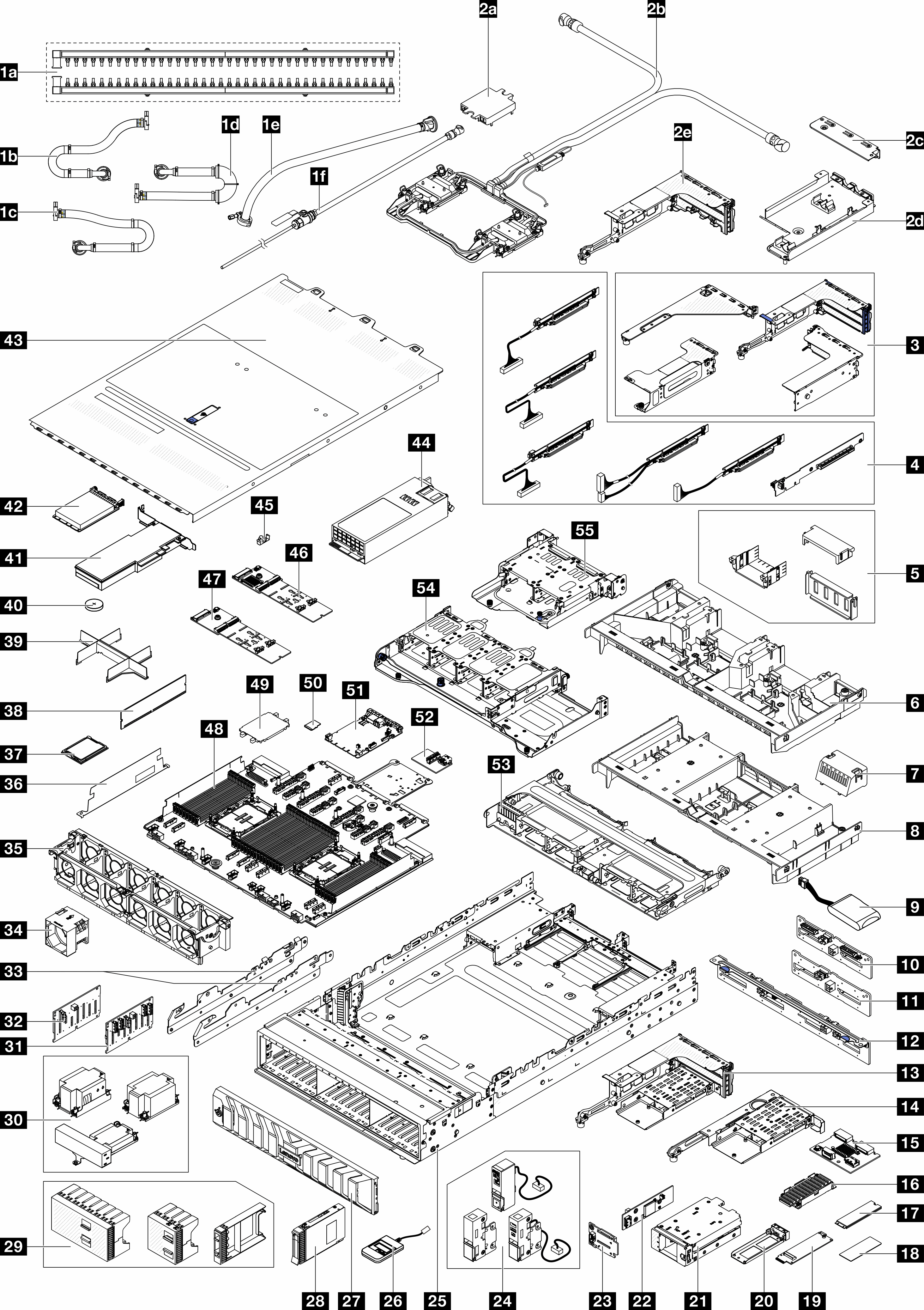

Use a lista de peças nesta seção para identificar cada um dos componentes que estão disponíveis para modelos de servidor com compartimentos de unidade frontais de 2,5 polegadas.
Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.
Para obter detalhes sobre gaiolas de placa riser (3), consulte Substituição do conjunto de placa riser traseira e do adaptador PCIe.
Para obter detalhes sobre placas riser (4), consulte Slots PCIe e adaptadores PCIe. A placa riser para o slot 1/2/9/10 é uma FRU, e outras placas riser são CRUs T1.
Para obter detalhes sobre preenchimentos de defletor de ar da GPU (5), consulte Substituição de GPU.
Para obter detalhes sobre as travas do rack (24), consulte Vista frontal.
| Descrição | Tipo | Descrição | Tipo |
|---|---|---|---|
| 1a Coletores | F | 1b Mangueira de conexão em rack 42U/48U (lado de retorno) | F |
| 1c Mangueira de conexão no rack 48U (lado da alimentação) | F | 1d Mangueira de conexão no rack 42U (lado da alimentação) | F |
| 1e Kit de mangueira em linha 42U | F | 1f Kit de drenagem | F |
| 2a Tampa da placa fria | C | 2b Processor Neptune Core Module | F |
| 2c Braçadeira 1FH para Neptune Core Module | C | 2d Suporte da mangueira | C |
| 2e Gaiola da placa riser 3FH para Neptune Core Module | C | 3 Gaiolas da placa riser | C |
| 4 Placas riser | T1/F | 5 Preenchimentos de defletor de ar da GPU | C |
| 6 Defletor de ar da GPU | T1 | 7 Preenchimento do defletor de ar padrão | C |
| 8 Defletor de ar padrão | T1 | 9 Módulo de energia flash RAID (supercapacitor) | T1 |
| 10 Backplane central/traseiro com 4 AnyBay de 2,5 pol. | F | 11 Backplane central/traseiro com 4 SAS/SATA de 2,5 pol. | T2 |
| 12 Backplane traseiro com 8 SAS/SATA de 2,5 pol. | T2 | 13 Gaiola da placa riser 3FH M.2 | C |
| 14 Gaiola da placa riser 1FH M.2 | C | 15 Backplane M.2 traseiro | T2 |
| 16 Dissipador de calor M.2 | F | 17 Unidade M.2 | T1 |
| 18 Painel térmico M.2 | F | 19 Placa de interposição M.2 | T2 |
| 20 Bandeja da unidade M.2 | C | 21 Gaiola M.2 frontal | C |
| 22 Placa do controlador M.2 frontal | F | 23 Backplane de inicialização M.2 frontal | F |
| 24 Travas do rack | T1 | 25 Chassi | F |
| 26 Monofone de diagnóstico externo | T1 | 27 Painel de segurança | T1 |
| 28 Unidade de 2,5 pol. | T1 | 29 Preenchimentos da unidade de 2,5 pol. | C |
| 30 Dissipadores de calor | F | 31 Backplane frontal com 8 AnyBay de 2,5 pol. | T2 |
| 32 Backplane frontal com 8 SAS/SATA de 2,5 pol. | T2 | 33 Suportes centrais | T1 |
| 34 Ventilador | T1 | 35 Gaiola do ventilador | C |
| 36 Parede do cabo 2U | C | 37 Processador | F |
| 38 Módulo de memória | T1 | 39 Preenchimento do módulo de processador e dissipador de calor | C |
| 40 Bateria CMOS (CR2032) | C | 41 Adaptador PCIe | T1 |
| 42 Módulo OCP | T1 | 43 Tampa superior | T1 |
| 44 Unidade da fonte de alimentação | T1 | 45 Retentor M.2 | T2 |
| 46 Backplane RAID SATA/NVMe M.2 de 2 compartimentos | T2 | 47 Backplane NVMe M.2 não RAID de 2 compartimentos | T2 |
| 48 Placa do processador | F | 49 Tampa do soquete do processador | C |
| 50 Cartão MicroSD | T1 | 51 Placa de E/S do sistema (DC-SCM) | F |
| 52 Placa de E/S USB | T1 | 53 Gaiola de unidade central com 8 de 2,5 pol. | C |
| 54 Gaiola de unidade traseira com 8 de 2,5 pol. | C | 55 Gaiola de unidade traseira com 4 de 2,5 pol. | C |
