Рама с отсеками E3.S

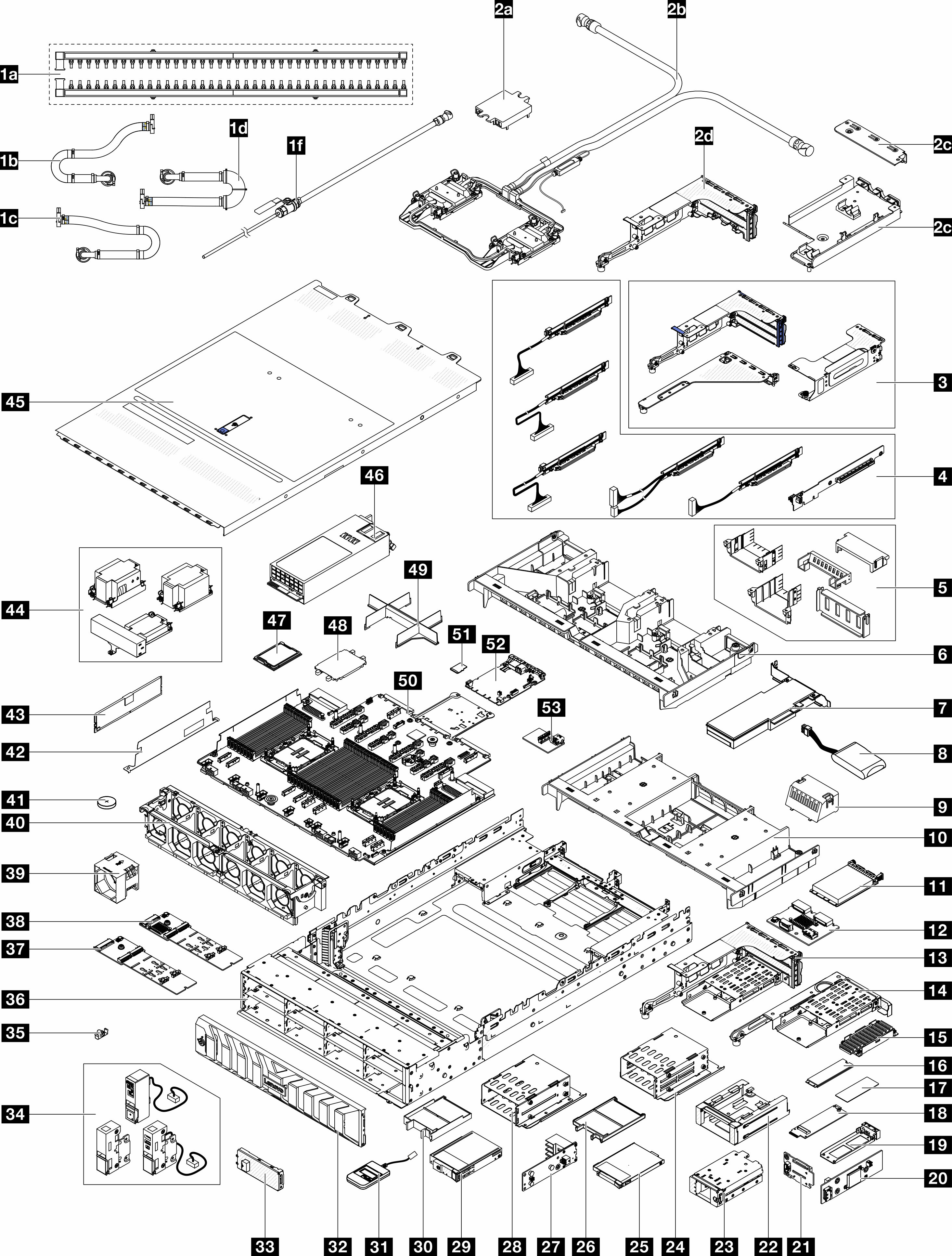

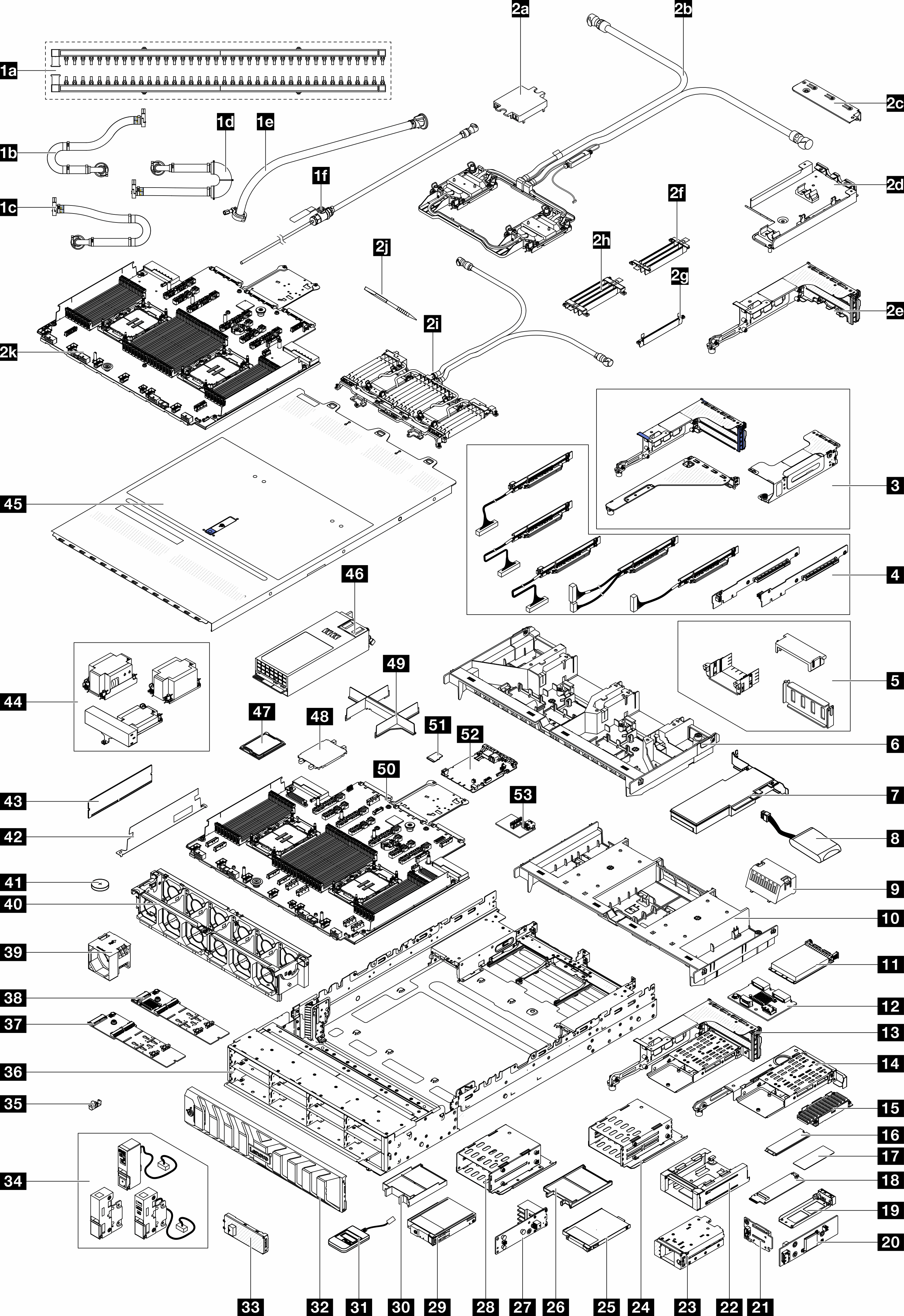

Воспользуйтесь списком комплектующих в этом разделе, чтобы определить все компоненты, доступные для моделей серверов с передними отсеками для дисков E3.S.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите
.Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера, с помощью Lenovo Capacity Planner.

T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.
Подробные сведения об отсеках платы-адаптера Riser (3) см. в разделе Замена заднего блока платы-адаптера Riser и адаптера PCIe.
Подробные сведения о платах-адаптерах Riser (4) см. в разделе Гнезда PCIe и адаптеры PCIe. Плата-адаптер Riser для гнезда 1/2/9/10 — это FRU, а другие платы-адаптеры Riser — это CRU T1.
Подробные сведения о заглушках дефлектора графического процессора (5) см. в разделе Замена графического процессора.
Подробные сведения о защелках стойки (34) см. в разделе Вид спереди.
Описание | Тип | Описание | Тип |
---|---|---|---|
1a Коллекторы | F | 1b Соединительный шланг для внутристоечной системы 42U/48U (на стороне возврата) | F |
1c Соединительный шланг для внутристоечной системы 48U (на стороне подачи) | F | 1d Соединительный шланг для внутристоечной системы 42U (на стороне подачи) | F |
1e Комплект шлангов для внутрирядной системы 42U | F | 1f Комплект отводной трубки | F |
2a Кожух платы охлаждения | C | 2b Processor Neptune Core Module | F |
2c Кронштейн 1FH для модуля Neptune Core Module | C | 2d Держатель шланга | C |
2e Отсек платы-адаптера 3FH для модуля Neptune Core Module | C | 3 Отсеки для плат-адаптеров Riser | C |
4 Платы-адаптеры Riser | T1/F | 5 Заглушки дефлектора графического процессора | C |
6 Дефлектор графического процессора | T1 | 7 Адаптер PCIe | T1 |
8 Модуль питания флэш-памяти RAID (суперконденсатор) | T1 | 9 Заглушка стандартного дефлектора | C |
10 Стандартный дефлектор | T1 | 11 Модуль OCP | T1 |
12 Задняя объединительная панель M.2 | T2 | 13 Отсек платы-адаптера Riser 3FH M.2 | C |
14 Отсек платы-адаптера Riser 1FH M.2 | C | 15 Радиатор M.2 | F |
16 Диск M.2 | T1 | 17 Термолист M.2 | F |
18 Интерпозер M.2 | T2 | 19 Лоток для диска M.2 | C |
20 Передняя плата контроллера M.2 | F | 21 Передняя объединительная панель загрузки M.2 | F |
22 Рама переднего отсека M.2 | C | 23 Передний отсек M.2 | C |
24 Отсек для дисков E3.S 1T | C | 25 Диск E3.S 1T | T1 |
26 Заглушка диска E3.S 1T | C | 27 Объединительная панель E3.S | T2 |
28 Отсек CMM E3.S 2T | C | 29 CMM E3.S 2T | T1 |
30 Заглушка CMM E3.S 2T | C | 31 Внешний диагностический прибор | T1 |
32 Защитная панель | T1 | 33 Панель E3.S | T1 |
34 Защелки стойки | T1 | 35 Фиксатор M.2 | T2 |
36 Рама | F | 37 Объединительная панель с 2 отсеками для дисков M.2 NVMe, отличных от RAID | T2 |
38 Объединительная панель с 2 отсеками для дисков M.2 SATA/NVMe RAID | T2 | 39 Вентилятор | T1 |
40 Отсек вентиляторов | C | 41 Батарейка CMOS (CR2032) | C |
42 Стенка для кабелей 2U | C | 43 Модуль памяти | T1 |
44 Радиаторы | F | 45 Верхний кожух | T1 |
46 Модуль блока питания | T1 | 47 Процессор | F |
48 Кожух сокета процессора | C | 49 Заглушка модуля процессора и радиатора | C |
50 Процессорная плата | F | 51 Карта MicroSD | T1 |
52 Системная плата ввода-вывода (DC-SCM) | F | 53 Плата ввода-вывода USB | T1 |
