E3.S 插槽机箱
本节中的部件列表可用于识别配备 E3.S 正面插槽的服务器型号的每个组件。
如需了解如何订购部件,请:
转到 Lenovo 数据中心支援 并导航到服务器的支持页面。
单击
。输入序列号以查看适用于您的服务器的部件列表。
强烈建议在购买任何新部件之前,使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。
注
根据型号的不同,您的服务器可能与插图略有不同。部分部件仅适用于特定型号。

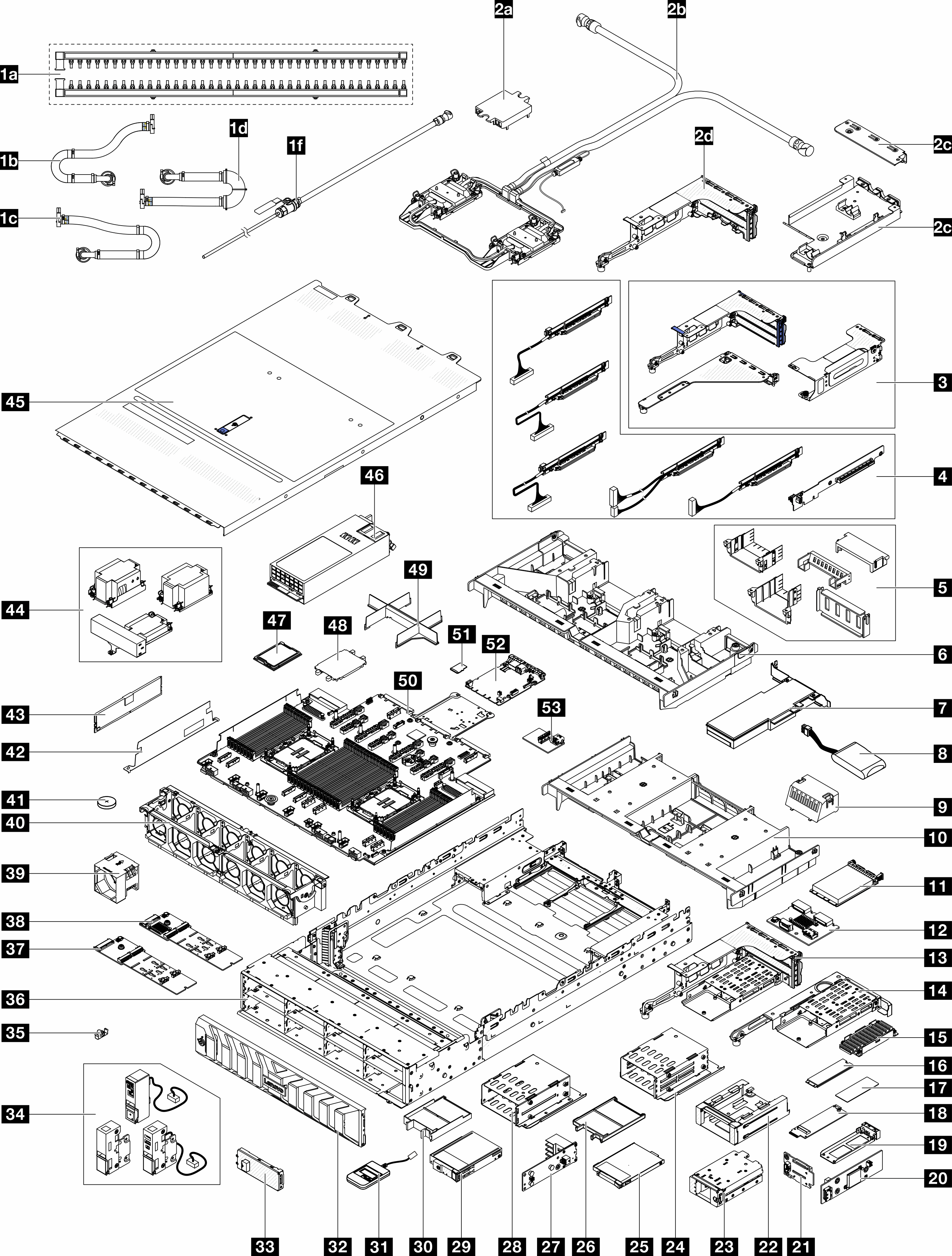

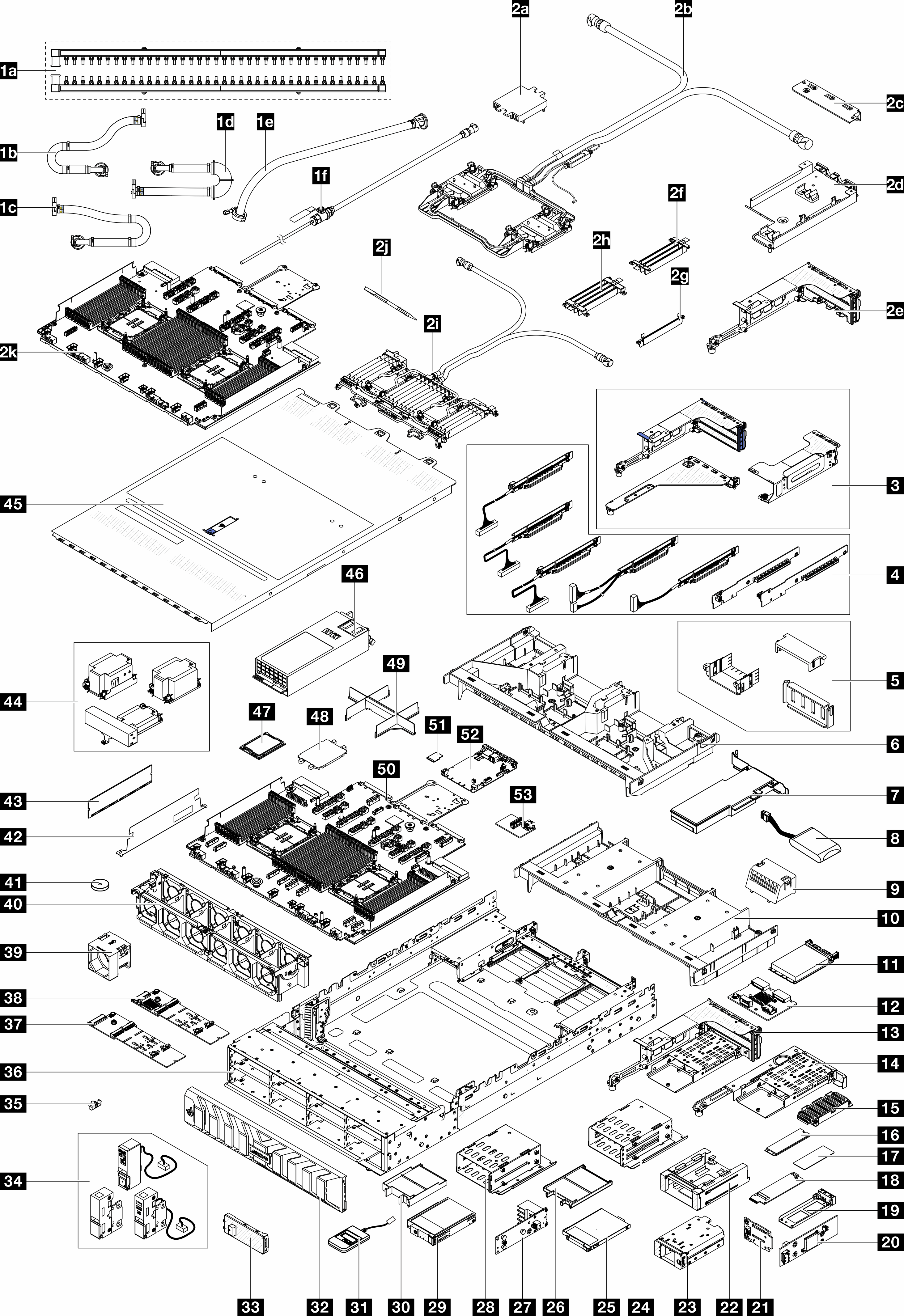

图 1. 服务器组件(E3.S 插槽机箱)


下表中的部件归类情况如下:
T1:1 类客户可更换部件(CRU)。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU,您必须支付安装费用。
T2:2 类客户可更换部件(CRU)。根据服务器的保修服务类型,您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装,无需支付额外费用。
F:现场可更换部件(FRU)。FRU 必须由经过培训的技术服务人员来安装。
C:易损耗部件和结构部件。由您自己负责购买和更换易损耗部件和结构部件(组件,例如填充件或挡板)。如果要求 Lenovo 代为购买或安装结构组件,您必须支付服务费。
注
有关转接卡架(3)的详细信息,请参阅更换背面转接卡组合件和 PCIe 适配器。
有关转接卡(4)的详细信息,请参阅PCIe 插槽和 PCIe 适配器。插槽 1/2/9/10 的转接卡为 FRU,其他转接卡为 T1 CRU。
有关 GPU 导风罩填充件(5)的详细信息,请参阅更换 GPU。
有关机架滑锁(34)的详细信息,请参阅前视图。
描述 | 类型 | 描述 | 类型 |
---|---|---|---|
1a 歧管 | F | 1b 42U/48U 机架级连接软管(回流侧) | F |
1c 48U 机架级连接软管(供给侧) | F | 1d 42U 机架级连接软管(供给侧) | F |
1e 42U 行级软管套件 | F | 1f 排气套件 | F |
2a 冷却板外盖 | C | 2b Processor Neptune Core Module | F |
2c 用于 Neptune Core Module 的 1FH 支架 | C | 2d 软管夹持器 | C |
2e 用于 Neptune Core Module 的 3FH 转接卡架 | C | 3 转接卡架 | C |
4 转接卡 | T1/F | 5 GPU 导风罩填充件 | C |
6 GPU 导风罩 | T1 | 7 PCIe 适配器 | T1 |
8 RAID 快速充电模块(超级电容器) | T1 | 9 标准导风罩填充件 | C |
10 标准导风罩 | T1 | 11 OCP 模块 | T1 |
12 背面 M.2 背板 | T2 | 13 3FH M.2 转接卡架 | C |
14 1FH M.2 转接卡架 | C | 15 M.2 散热器 | F |
16 M.2 硬盘 | T1 | 17 M.2 导热垫 | F |
18 M.2 插转卡 | T2 | 19 M.2 硬盘托盘 | C |
20 正面 M.2 控制器板 | F | 21 正面 M.2 引导背板 | F |
22 正面 M.2 硬盘仓框架 | C | 23 正面 M.2 硬盘仓 | C |
24 E3.S 1T 硬盘仓 | C | 25 E3.S 1T 硬盘 | T1 |
26 E3.S 1T 硬盘填充件 | C | 27 E3.S 背板 | T2 |
28 E3.S 2T CMM 仓 | C | 29 E3.S 2T CMM | T1 |
30 E3.S 2T CMM 填充件 | C | 31 外部诊断手持设备 | T1 |
32 安全挡板 | T1 | 33 E3.S 挡板 | T1 |
34 机架滑锁 | T1 | 35 M.2 固定器 | T2 |
36 机箱 | F | 37 M.2 非 RAID NVMe 2 插槽背板 | T2 |
38 M.2 RAID SATA/NVMe 2 插槽背板 | T2 | 39 风扇 | T1 |
40 风扇架 | C | 41 CMOS 电池(CR2032) | C |
42 2U 线缆壁 | C | 43 内存条 | T1 |
44 散热器 | F | 45 顶盖 | T1 |
46 电源模块单元 | T1 | 47 处理器 | F |
48 处理器插槽防尘盖 | C | 49 处理器和散热器模块填充件 | C |
50 处理器板 | F | 51 MicroSD 卡 | T1 |
52 系统 I/O 板(DC-SCM) | F | 53 USB I/O 板 | T1 |
