Lenovo Processor Neptune Core Module entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um Processor Neptune Core Module zu entfernen.

Wichtig
  • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

  • Wenden Sie sich an Lenovo Professional Services, wenn Sie das Teil zum ersten Mal installieren möchten.

Zu dieser Aufgabe

Sicherheitsinformationen für das Kabel des Flüssigkeitserkennungssensormoduls
S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Liste der DrehmomentschraubendrehertypenSchraubentyp
T30-Torx-SchraubendreherT30-Torx-Schrauben

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Schnellanschlüsse von den Leitungen. Siehe Leitung entfernen (rackinternes System) oder Leitung entfernen (zwischengeschaltetes System).
    2. Entfernen Sie den Server aus dem Gehäuserahmen. Siehe Server austauschen.
    3. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    4. Entfernen Sie die Luftführung oder die mittlere Laufwerkhalterung. Siehe Luftführung entfernen oder Mittlere Laufwerkhalterung und Rückwandplatine für Laufwerk entfernen.
    5. Entfernen Sie die hintere Laufwerkhalterungsbaugruppe, falls erforderlich. Siehe Hintere Laufwerkhalterung austauschen.
    6. Trennen Sie das Flüssigkeitserkennungssensormodul-Kabel des Processor Neptune Core Module vom Anschluss an der Systemplatinenbaugruppe.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie die 1FH-Halterung oder den 3FH-Adapterrahmen.
    • 1FH-Halterung

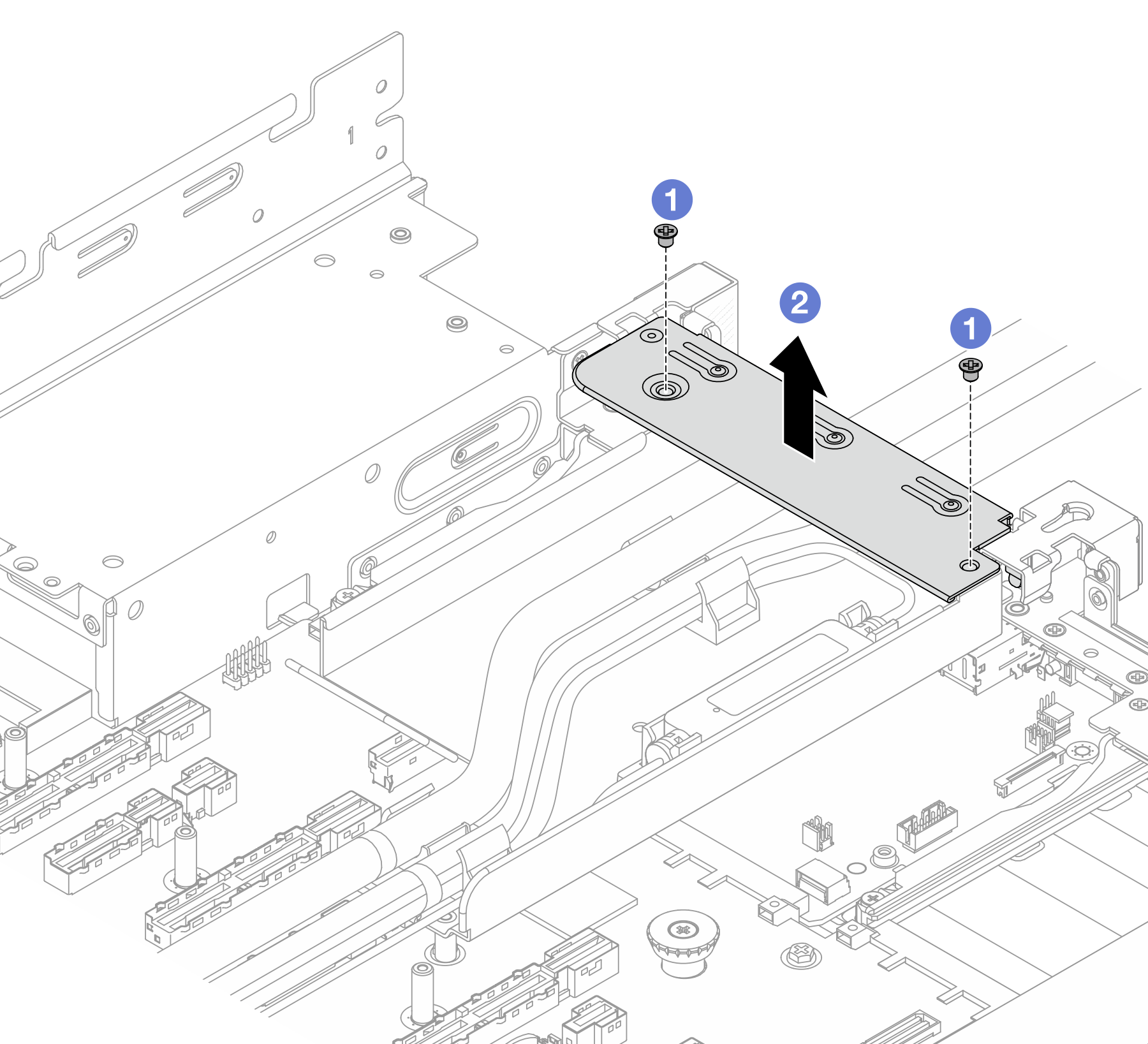

      Abbildung 1. Entfernen der 1FH-Halterung

      1. Entfernen Sie die Schrauben, mit denen die Halterung befestigt ist.

      2. Heben Sie die Halterung aus dem Gehäuse.

    • 3FH-Adapterrahmen

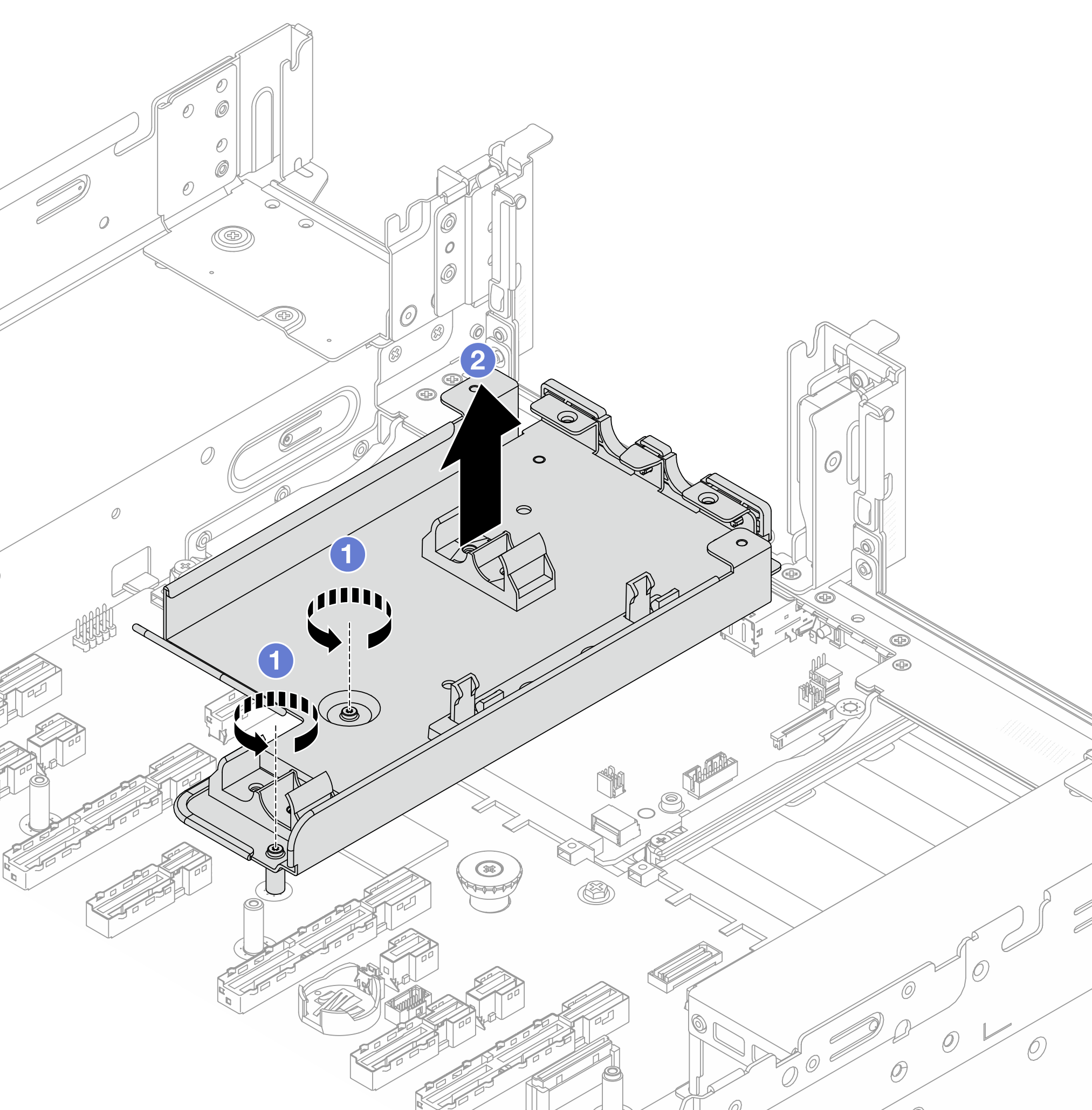

      Abbildung 2. Entfernen des 3FH-Adapterrahmens

      1. Lösen Sie die Schraube, mit der der Adapterrahmen befestigt ist.

      2. Fassen Sie den Adapterrahmen an den Kanten an und ziehen Sie ihn vorsichtig nach oben aus dem Gehäuse heraus.

  3. Trennen Sie die Schläuche und das Flüssigkeitserkennungssensormodul.

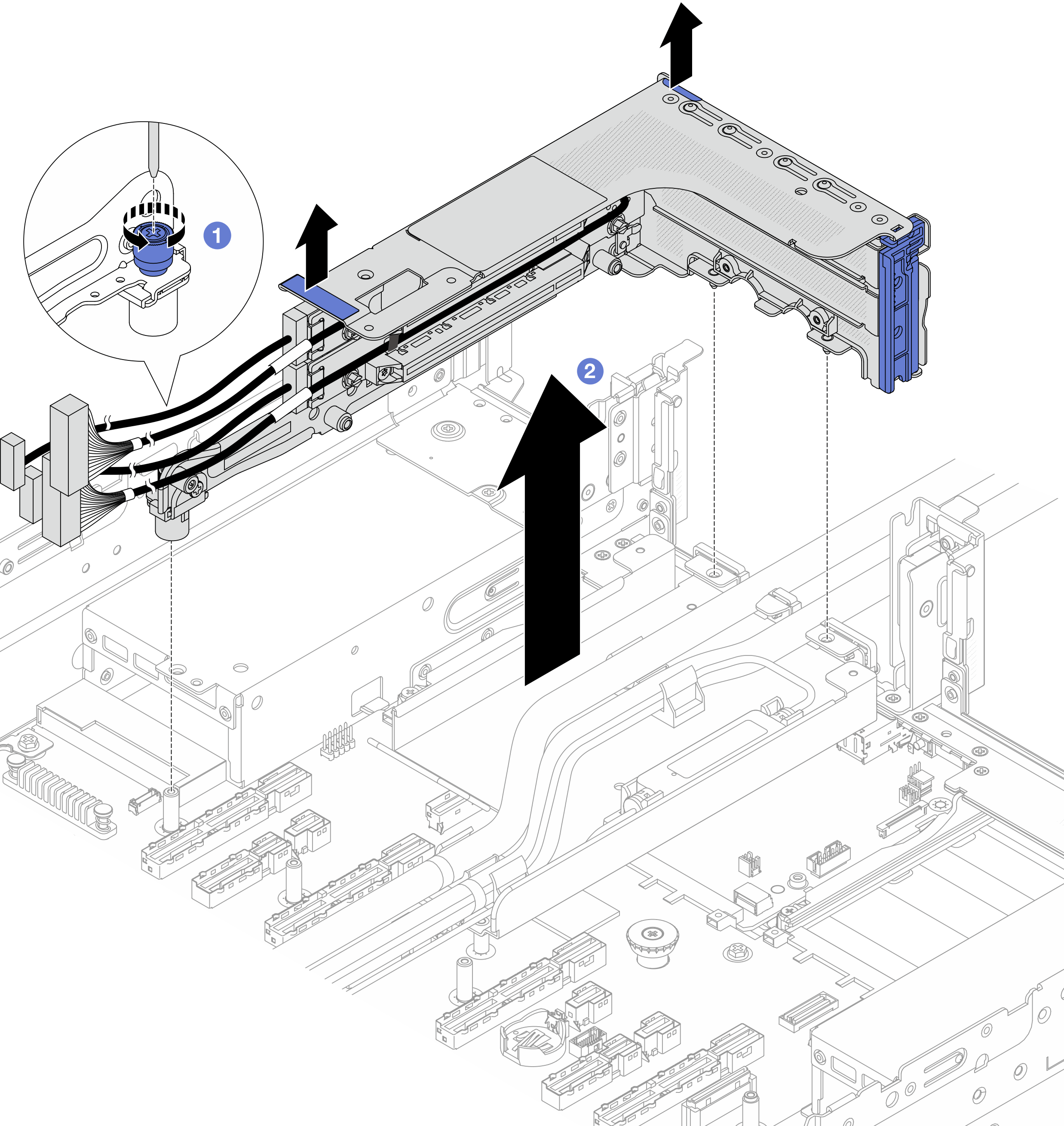

    Abbildung 3. Trennen der Schläuche und Flüssigkeitserkennungssensormodul

    1. Heben Sie das Flüssigkeitserkennungssensormodul aus der Schlauchhalterung nach oben.
    2. Trennen Sie die Schläuche von der Schlauchhalterung.
  4. Entfernen Sie das Processor Neptune Core Module von der Prozessorplatine.

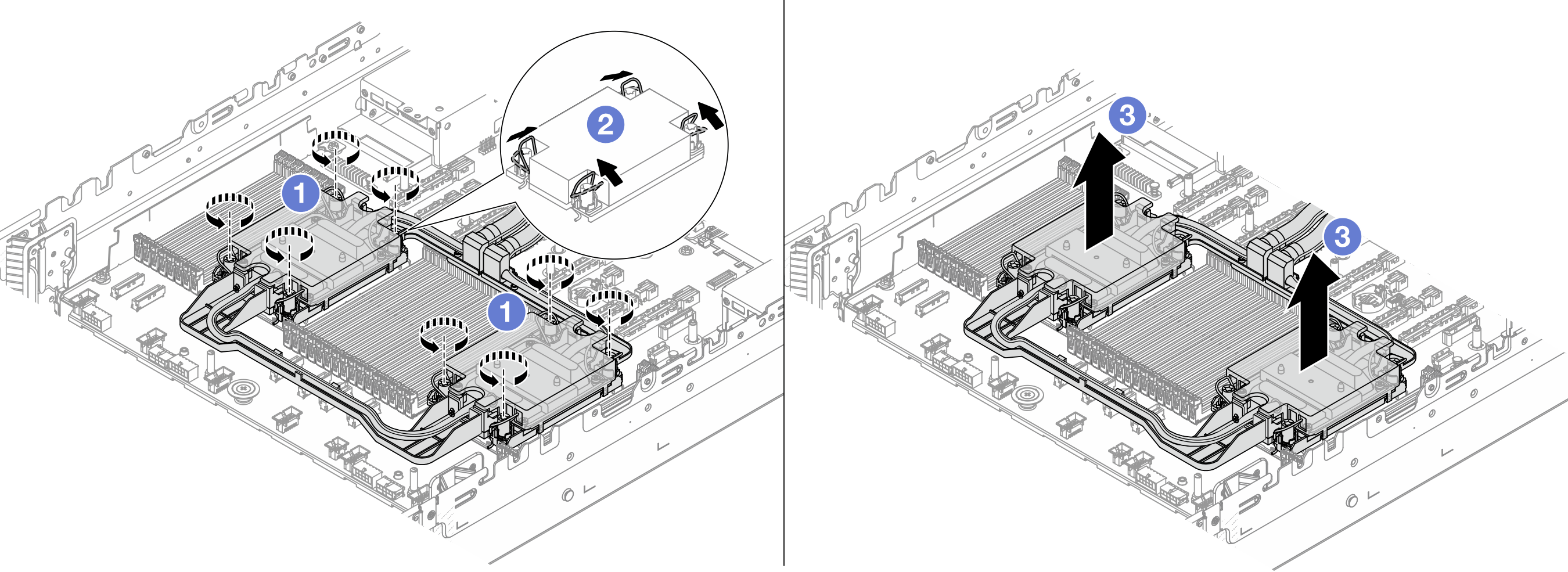

    Abbildung 4. Entfernen der Processor Neptune Core Module

    1. Lösen Sie die T30-Torx-Muttern am Kühlplattenbaugruppe vollständig.
    2. Drehen Sie die Kippschutzbügel nach innen.
    3. Heben Sie das Modul vorsichtig aus den Prozessorsockeln. Wenn das Modul nicht vollständig aus dem Sockel herausgehoben werden kann, lösen Sie die T30-Torx-Muttern noch weiter und versuchen Sie erneut, das Modul anzuheben.
  5. Trennen Sie den Prozessor vom Processor Neptune Core Module. Siehe Prozessor von Träger und Kühlkörper trennen.
  6. Wenn noch alte Wärmeleitpaste auf den Prozessoren und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der Prozessoren und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  7. Entfernen Sie die Schlauchhalterung.

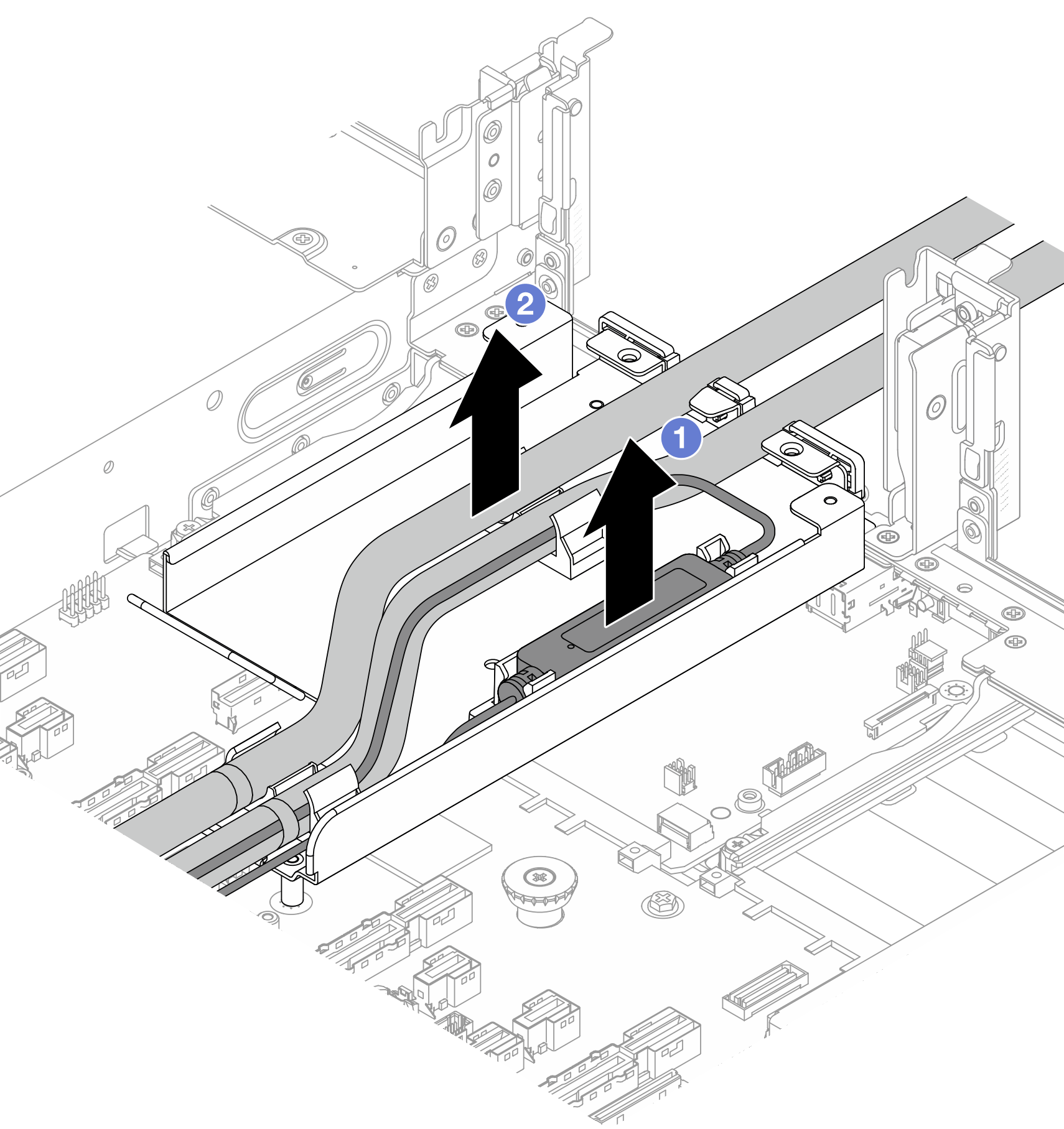

    Abbildung 5. Entfernen der Schlauchhalterung

    1. Entfernen Sie die Schrauben, mit denen die Halterung an der Systemplatinenbaugruppe befestigt ist.
    2. Heben Sie die Schlauchhalterung aus dem Gehäuse.
Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
