Remover o Lenovo Processor Neptune Core Module

Siga as instruções nesta seção para remover o Processor Neptune Core Module.

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Entre em contato com a equipe de Lenovo Professional Services para obter ajuda ao instalar a peça pela primeira vez.

Sobre esta tarefa

Informações sobre segurança do cabo do módulo do sensor de detecção de líquidos

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Lista de tipos de chave de fenda de torque	Tipo de parafuso
Chave de fenda de cabeça Torx T30	Parafuso Torx T30

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova os plugues de conexão rápida dos coletores. Consulte Remover o coletor (sistema em rack) ou Remover o coletor (sistema em linha).
   2. Remova o servidor do rack. Consulte Substituição do servidor.
   3. Remova a tampa superior. Consulte Remover a tampa superior.
   4. Remova o defletor de ar ou a gaiola de unidade do meio. Consulte Remover o defletor de ar ou Remover o backplane de unidade e a gaiola de unidade do meio.
   5. Remova o conjunto da gaiola de unidade traseira, se necessário. Consulte Substituição da gaiola de unidade traseira.
   6. Desconecte o cabo de módulo do sensor de detecção de vazamento do Processor Neptune Core Module do conector no conjunto de placa-mãe.
      Atenção

      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
2. Remova o suporte 1FH ou o compartimento da placa riser 3FH.
   • Suporte 1FH

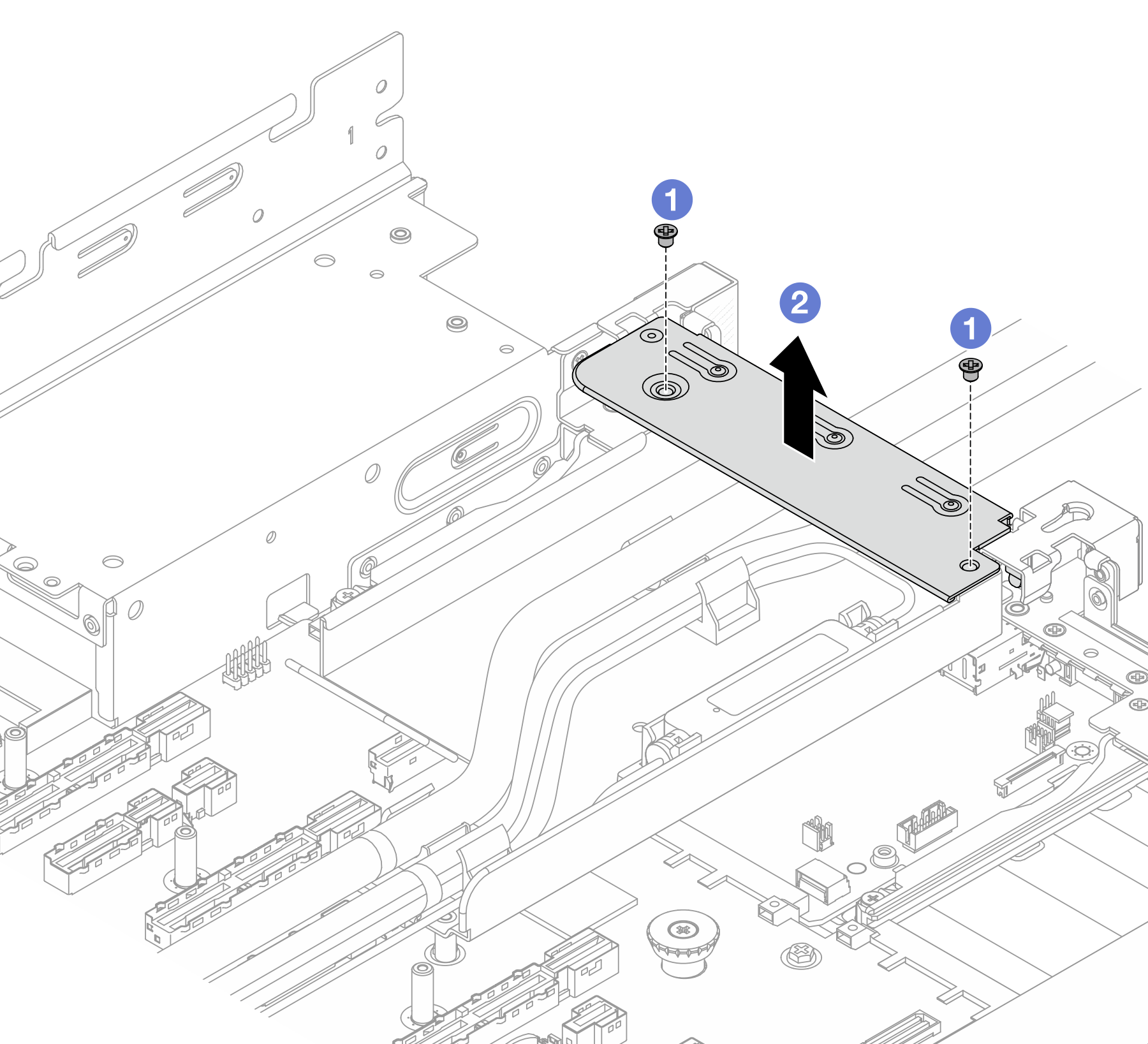

     Figura 1. Remoção do suporte 1FH







     1. Remova os parafusos que fixam o suporte.

     2. Remova o suporte do chassi.

   • Compartimento da placa riser 3FH

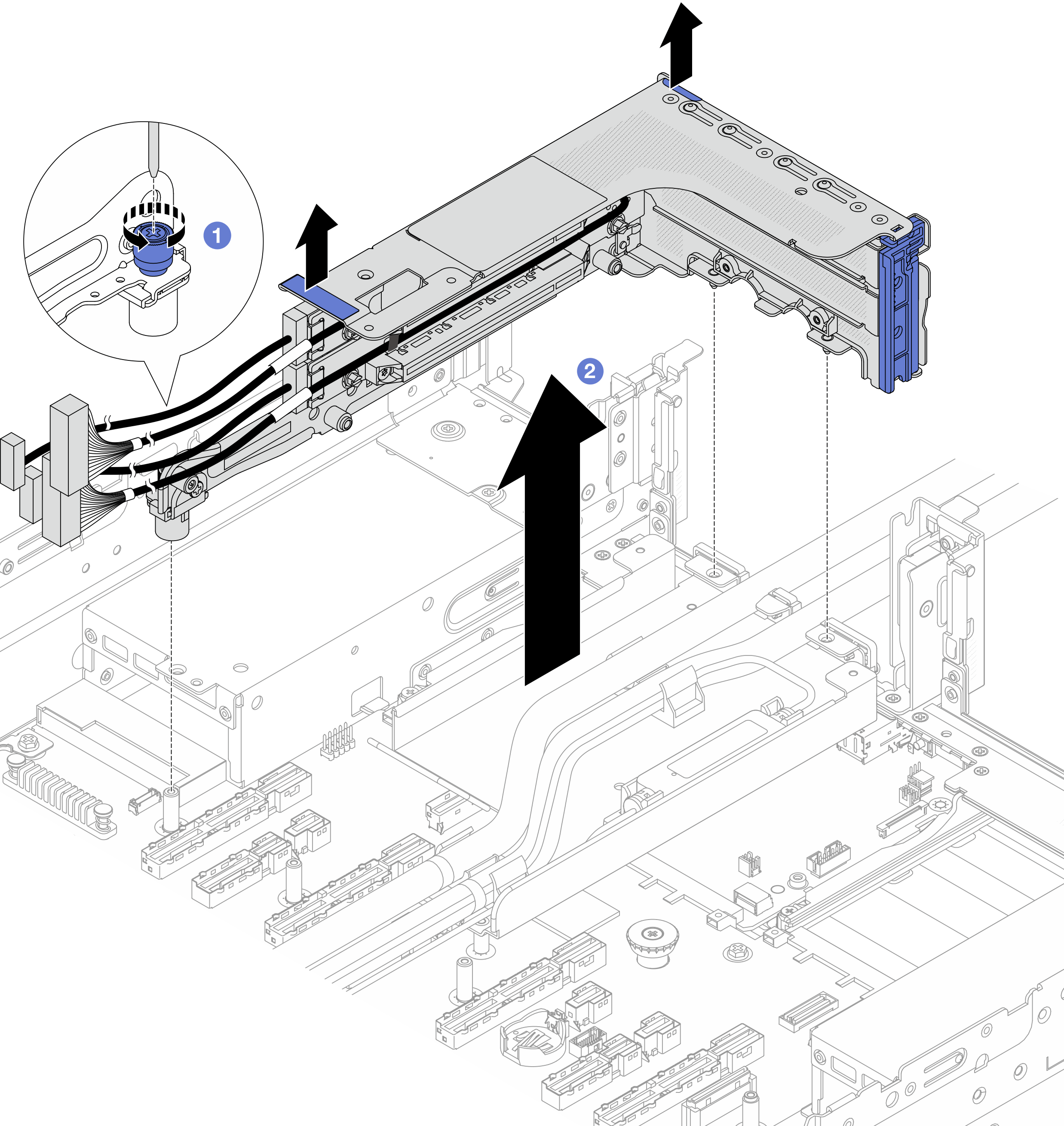

     Figura 2. Removendo a gaiola de placa riser 3FH







     1. Solte o parafuso que fixa a gaiola de placa riser.

     2. Segure a gaiola de placa rise pelas bordas e erga-a com cuidado para retirá-la do chassi.

3. Desencaixe as mangueiras e o módulo do sensor de detecção de vazamento.

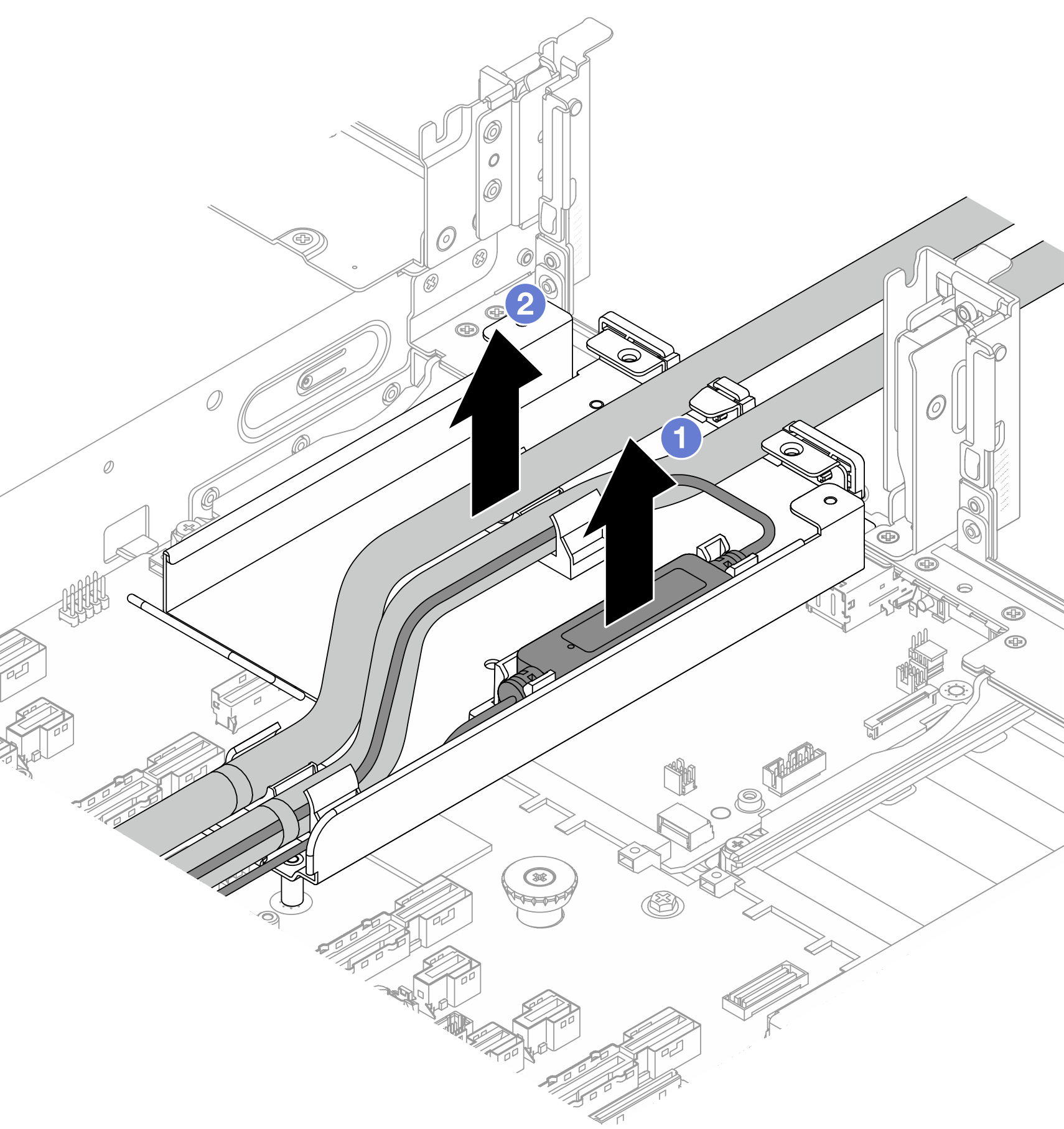

   Figura 3. Desencaixe das mangueiras e módulo do sensor de detecção de vazamento






   1. Levante o módulo do sensor de detecção de vazamento para cima do suporte da mangueira.
   2. Desencaixe as mangueiras do suporte da mangueira.
4. Remova o Processor Neptune Core Module da placa do processador.

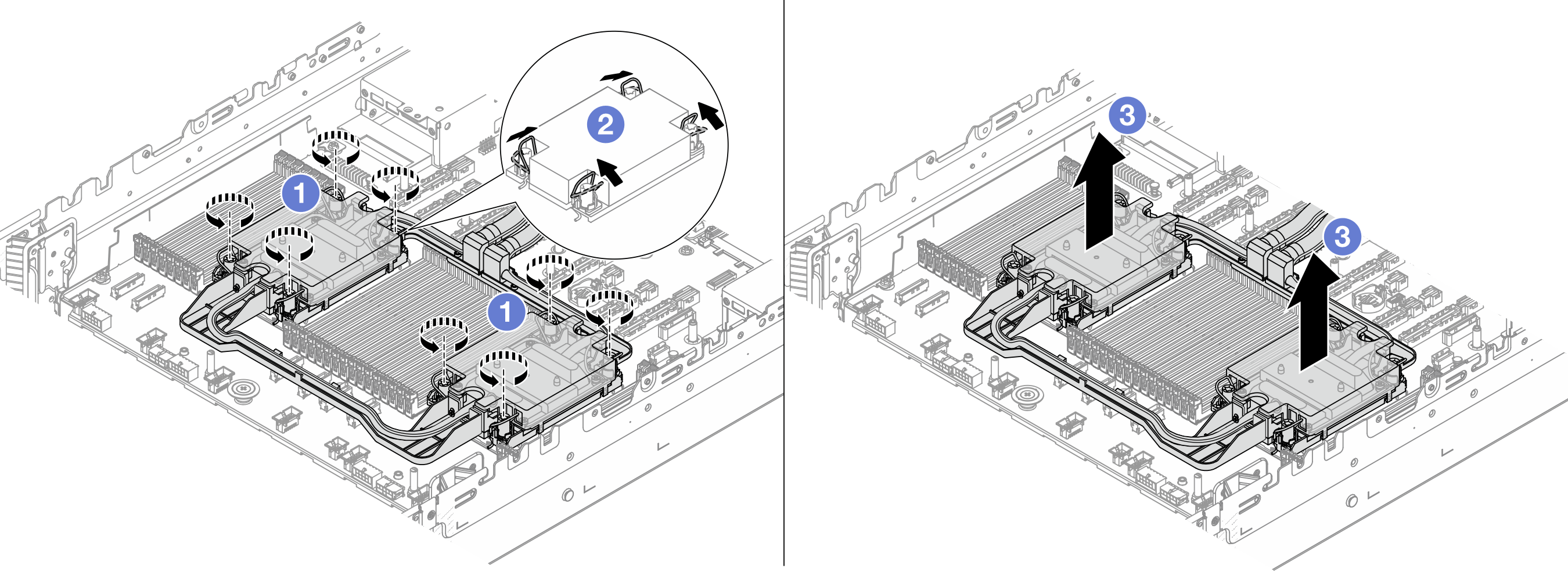

   Figura 4. Removendo a Processor Neptune Core Module






   1. Solte totalmente as porcas Torx T30 no conjunto de placa fria.
   2. Gire as presilhas anti-inclinação para dentro.
   3. Levante com cuidado o módulo dos soquetes do processador. Se o módulo não puder ser totalmente levantado do soquete, solte ainda mais as porcas Torx T30 e tente levantar o módulo novamente.
5. Separate o processador do Processor Neptune Core Module. Consulte Separar o processador da portadora e do dissipador de calor.
6. Se houver alguma graxa térmica antiga nos processadores e nas placas frias, limpe cuidadosamente a parte superior dos processadores e as placas frias com um pano de limpeza com álcool.
7. Remova o suporte da mangueira.

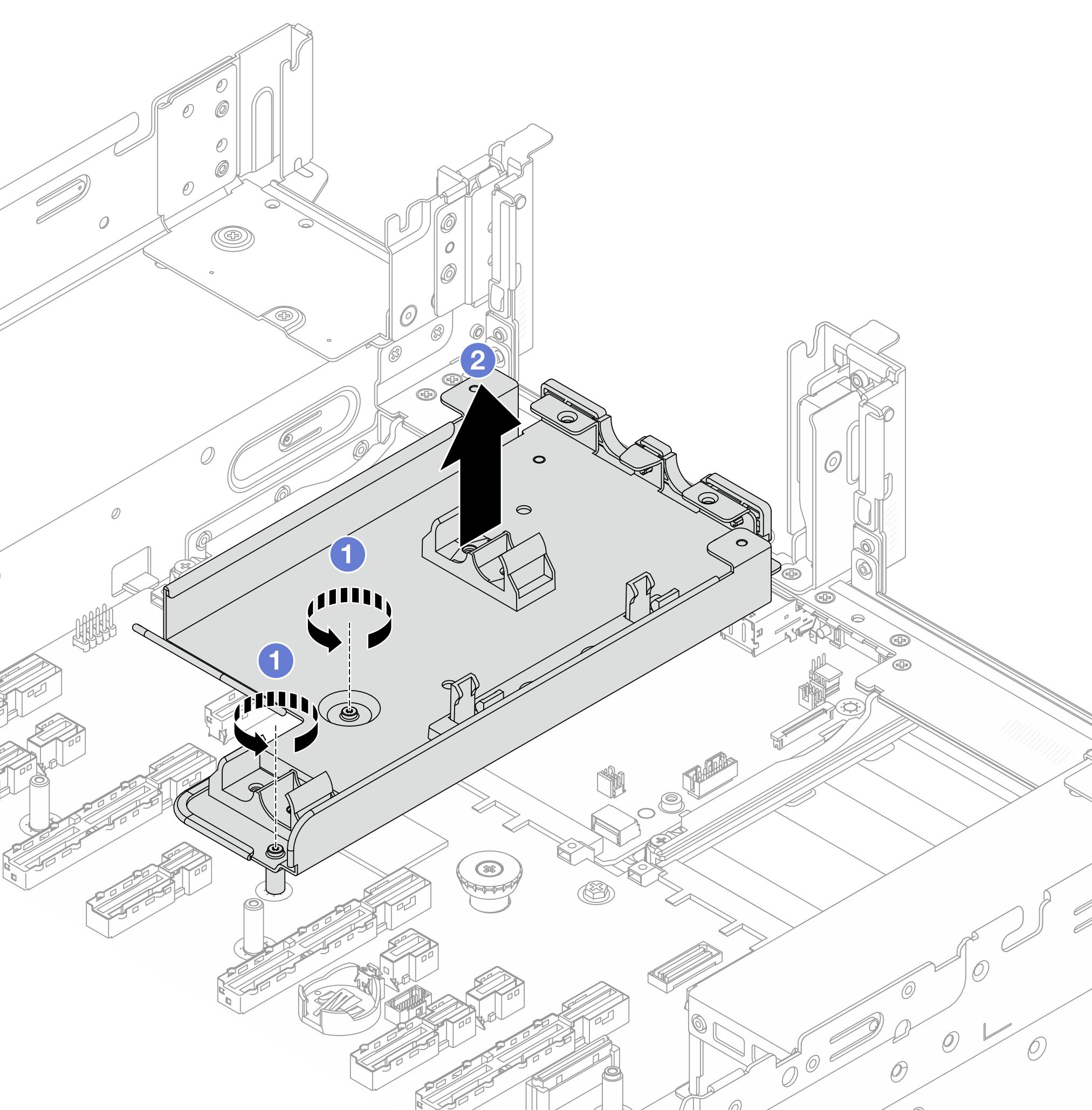

   Figura 5. Removendo o suporte de mangueira






   1. Remova os parafusos que prendem o suporte no conjunto da placa-mãe.
   2. Remova o suporte da mangueira do chassi.
