Instalar o Lenovo Processor Neptune Core Module

Siga as instruções nesta seção para instalar o Processor Neptune Core Module.

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Entre em contato com a equipe de Lenovo Professional Services para obter ajuda ao instalar a peça pela primeira vez.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO

Ao remover uma nova Processor Neptune Core Module da caixa de remessa, levante a conjunto de placa fria com a bandeja de remessa fixada para evitar danos à graxa térmica na conjunto de placa fria.

Lista de tipos de chave de fenda de torque	Tipo de parafuso
Chave de fenda de cabeça Torx T30	Parafuso Torx T30

Procedimento

1. Instale o suporte da mangueira no chassi.

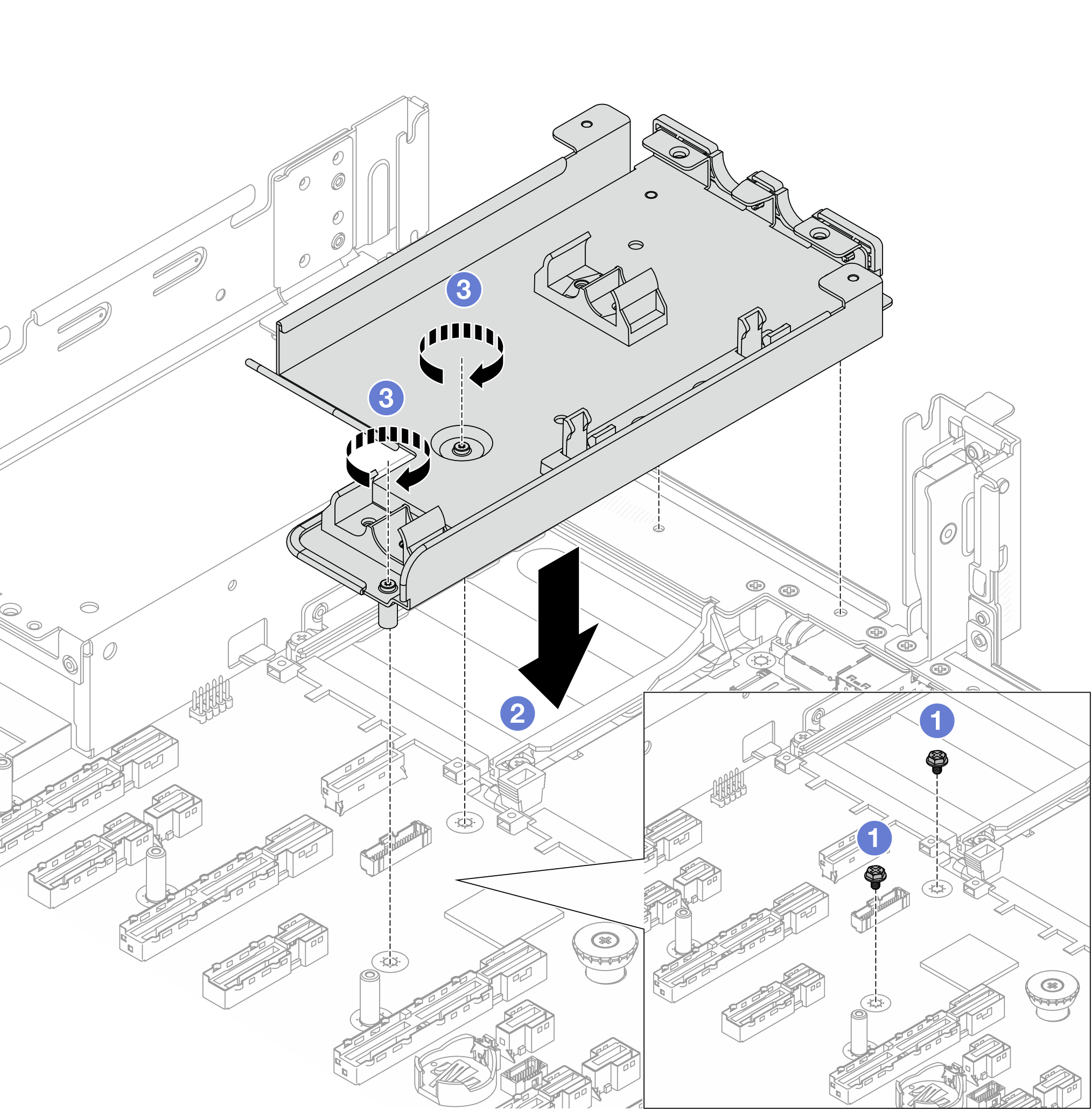

   Figura 1. Instalando o suporte da mangueira






   1. Remova os parafusos no conjunto da placa-mãe, se necessário.
   2. Alinhe os orifícios dos parafusos no suporte da mangueira com os orifícios dos parafusos no conjunto da placa-mãe e os pinos-guia no suporte com os orifícios na parede traseira.
   3. Instale os parafusos para prender o suporte da mangueira no conjunto da placa-mãe.
2. Instale o processador no Processor Neptune Core Module. Para obter mais informações, consulte Instalar um processador e um dissipador de calor.

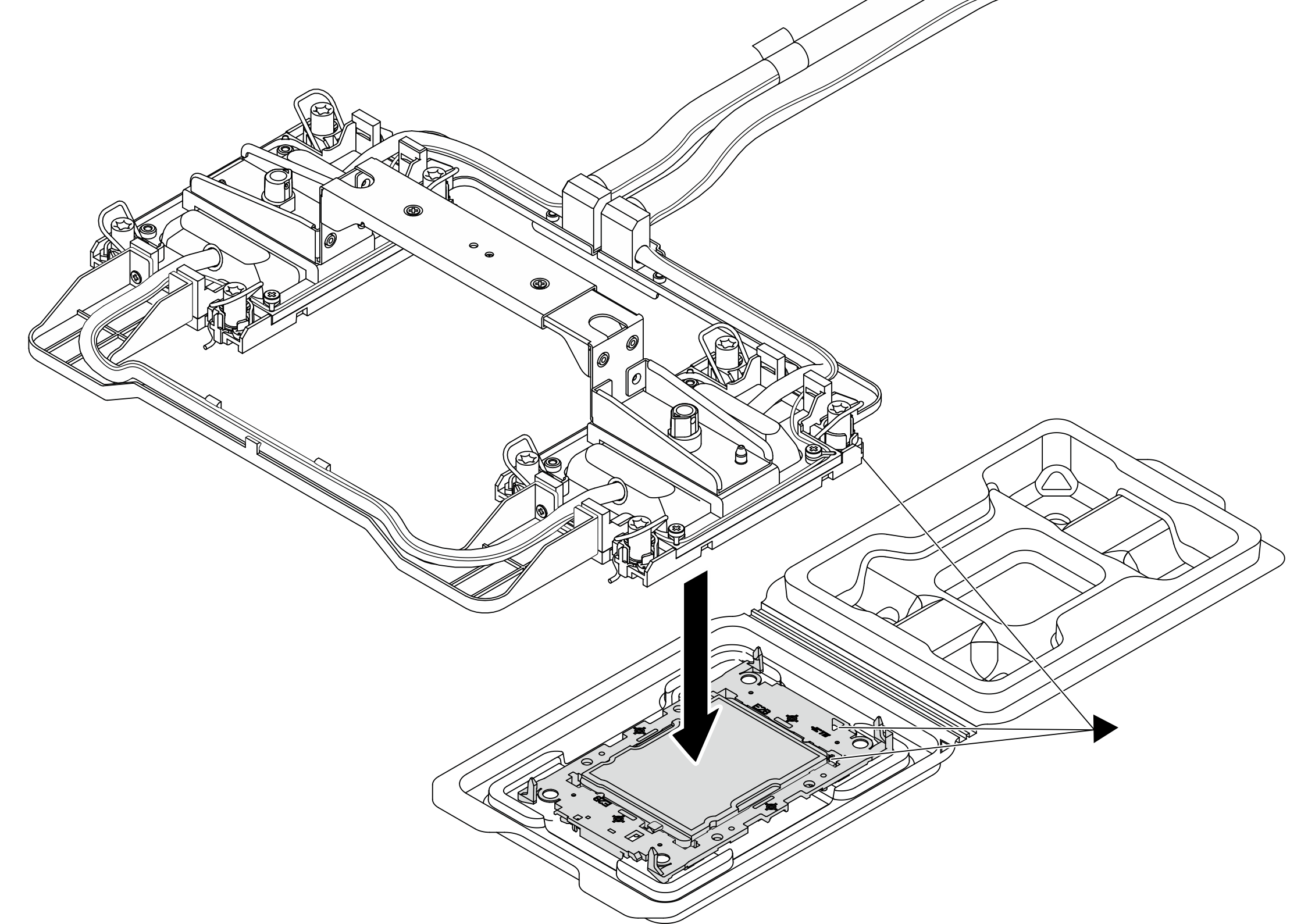

   Figura 2. Instalando o processador






   1. Alinhe a marca triangular na etiqueta do conjunto de placa fria com a marca triangular na portadora e no processador.
   2. Instale o Processor Neptune Core Module na portadora do processador.
   3. Pressione a portadora no local até que as presilhas nos quatro cantos sejam encaixadas.
   Nota

   Se o servidor tiver apenas um processador instalado, geralmente o processador 1, será necessário instalar uma tampa no soquete vazio do processador 2 antes de continuar com a instalação.

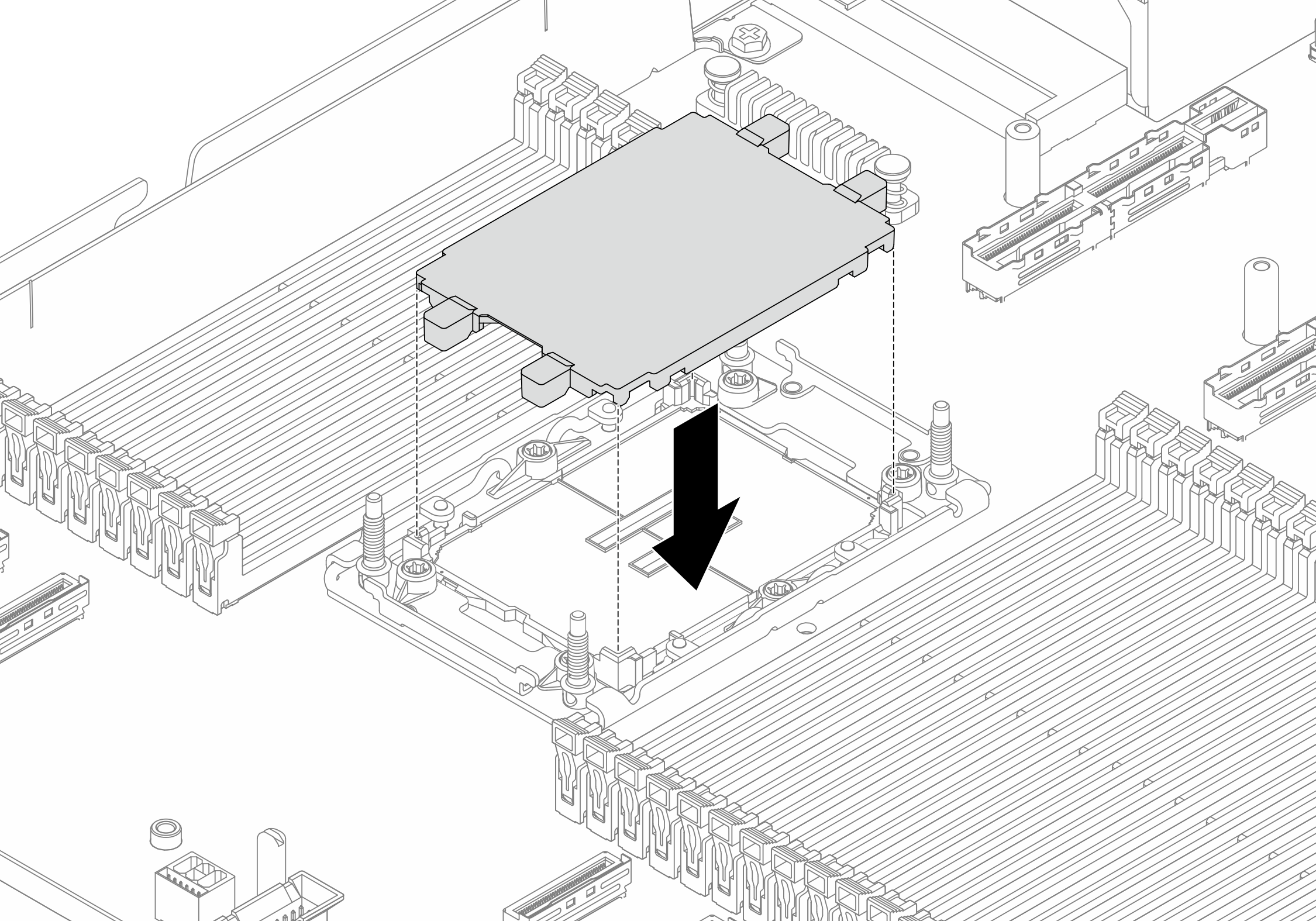

   Figura 3. Instalação da tampa do soquete do processador






3. Instale o Processor Neptune Core Module no conjunto de placa-mãe.

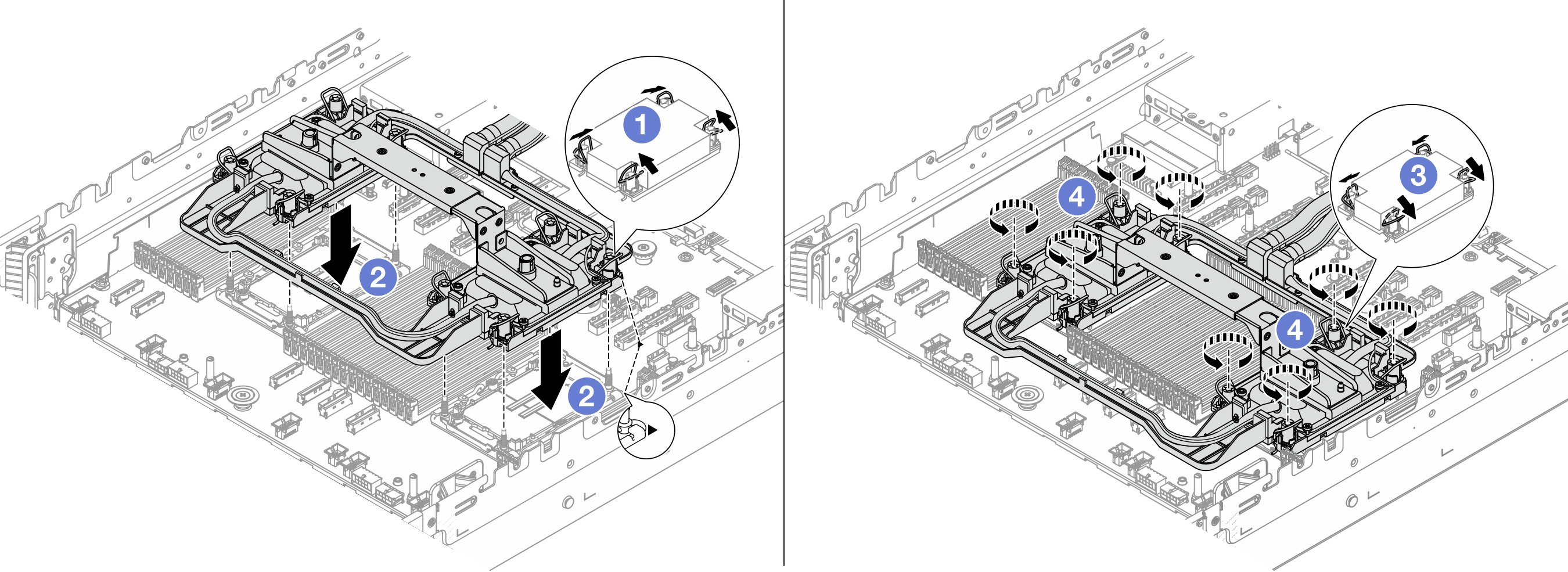

   Figura 4. Instalando a Processor Neptune Core Module







   1. Gire as presilhas anti-inclinação para dentro.

   2. Alinhe a marca triangular e as quatro porcas Torx T30 no conjunto de placa fria com a marca triangular e as colunas rosqueadas do soquete do processador. Em seguida, insira o conjunto de placa fria no soquete do processador.

   3. Gire as presilhas de cabo anti-inclinação para fora até que se encaixem nos ganchos do soquete.

   4. Aperte totalmente as portas Torx T30 na sequência de instalação mostrada na conjunto de placa fria. Aperte os parafusos até que eles parem; inspecione visualmente para garantir que não haja folga entre o ombro de parafuso abaixo do conjunto de placa fria e o soquete do processador. (Para referência, o torque necessário para apertar totalmente os parafusos é de 0,9 a 1,3 Newton-metros, de 8 a 12 libras-polegadas.)

4. Remova a alça do Processor Neptune Core Module.

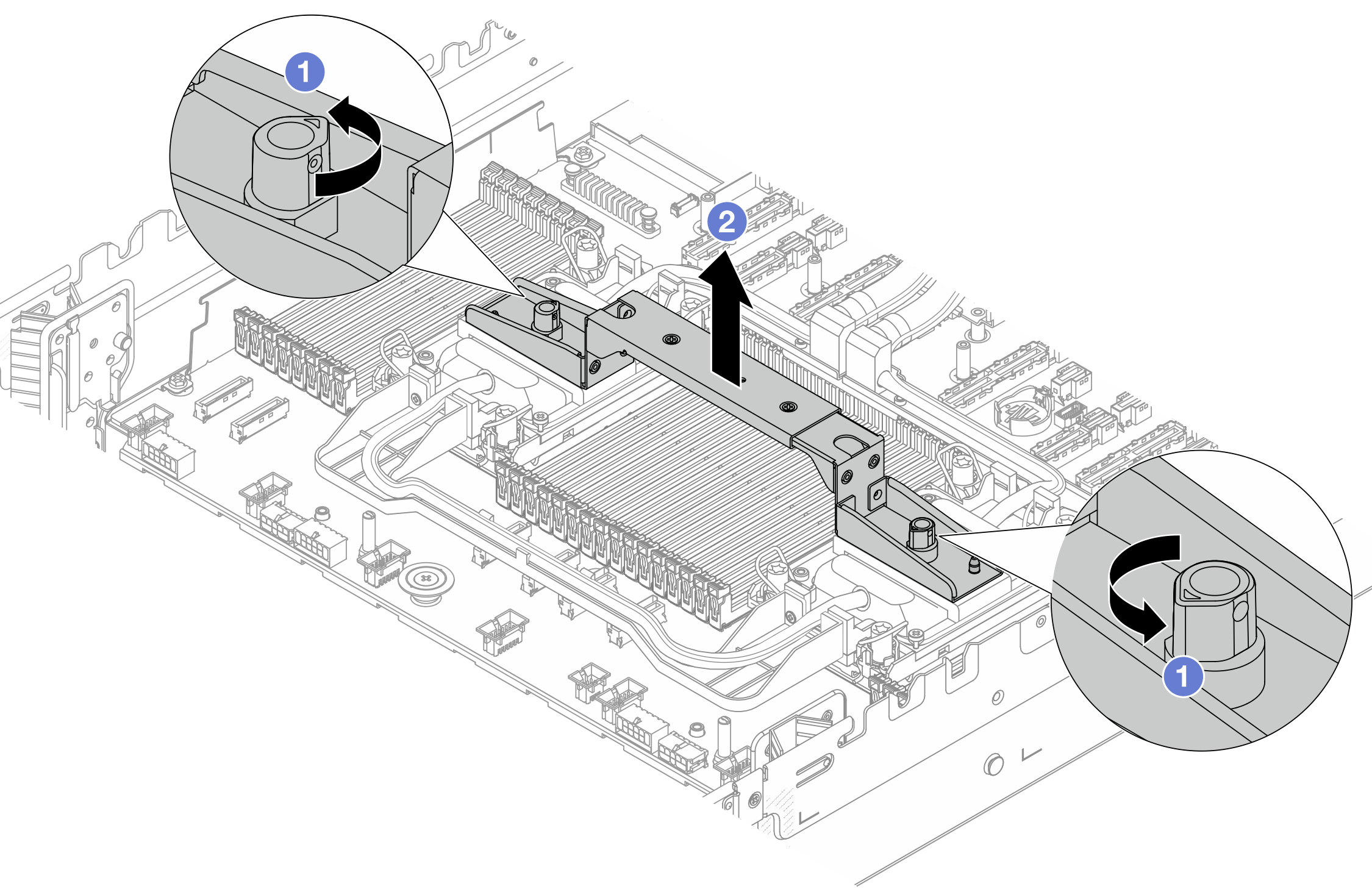

   Figura 5. Removendo a alça do módulo






   1. Gire os parafusos conforme ilustrado acima para destravar a alça.
   2. Separe a alça do módulo.
   Nota

   Um novo Processor Neptune Core Module vem com uma alça.

   • Para substituir um módulo antigo por um novo, remova a alça do novo conforme ilustrado acima.

   • Para substituir os processadores sem alterar o módulo, não é necessária uma alça. Ignore a 4 e continue com a instalação.

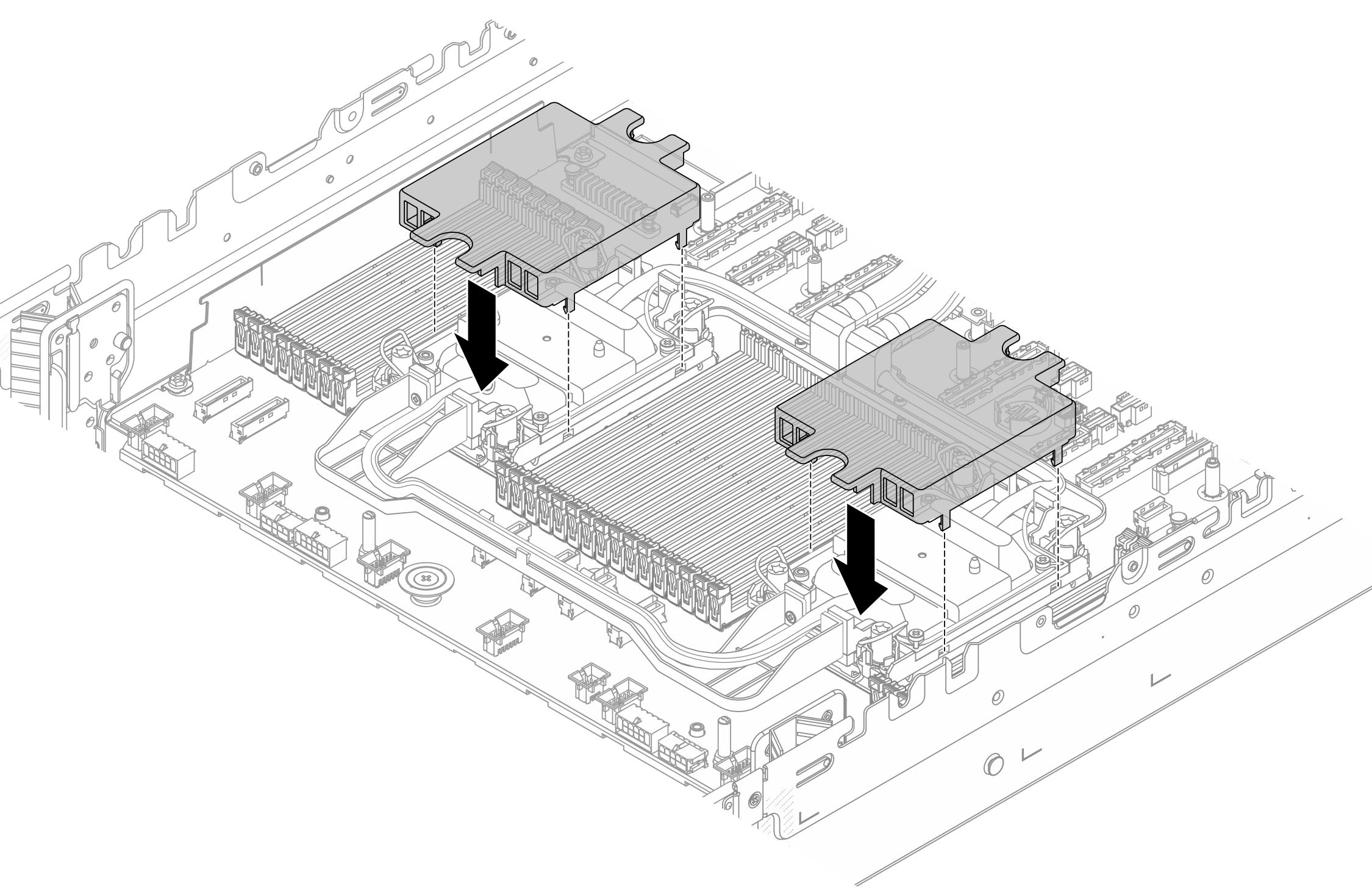

5. Instale as tampas da placa fria. Pressione as tampas para baixo conforme ilustrado abaixo.
   Figura 6. Instalando as tampas de placa fria






6. Coloque as mangueiras e o módulo do sensor de detecção de vazamento no suporte da mangueira.

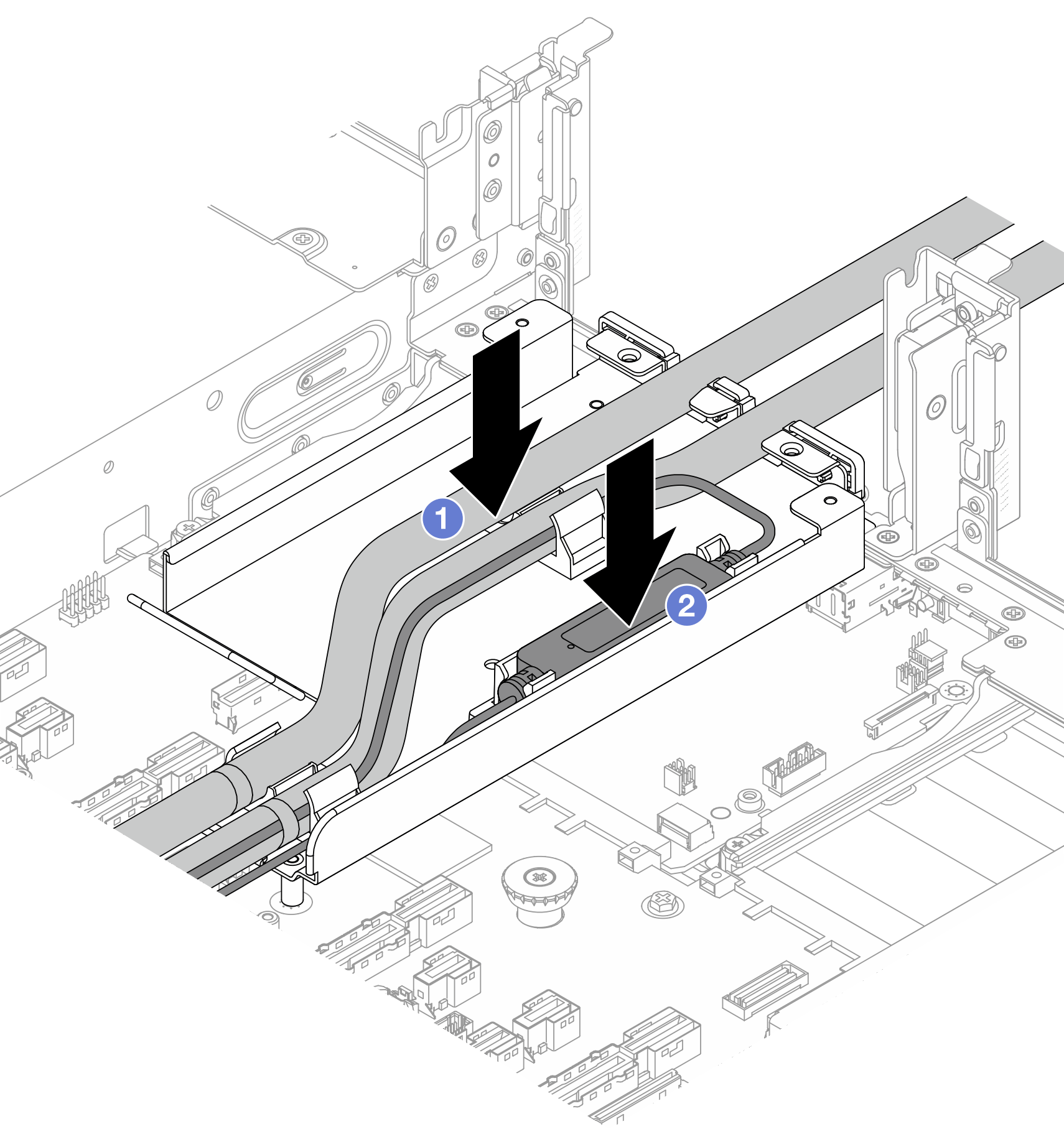

   Figura 7. Colocação de mangueiras e módulo do sensor de detecção de vazamento






   1. Coloque as mangueiras no suporte da mangueira.
   2. Coloque o módulo do sensor de detecção de vazamento no suporte da mangueira.

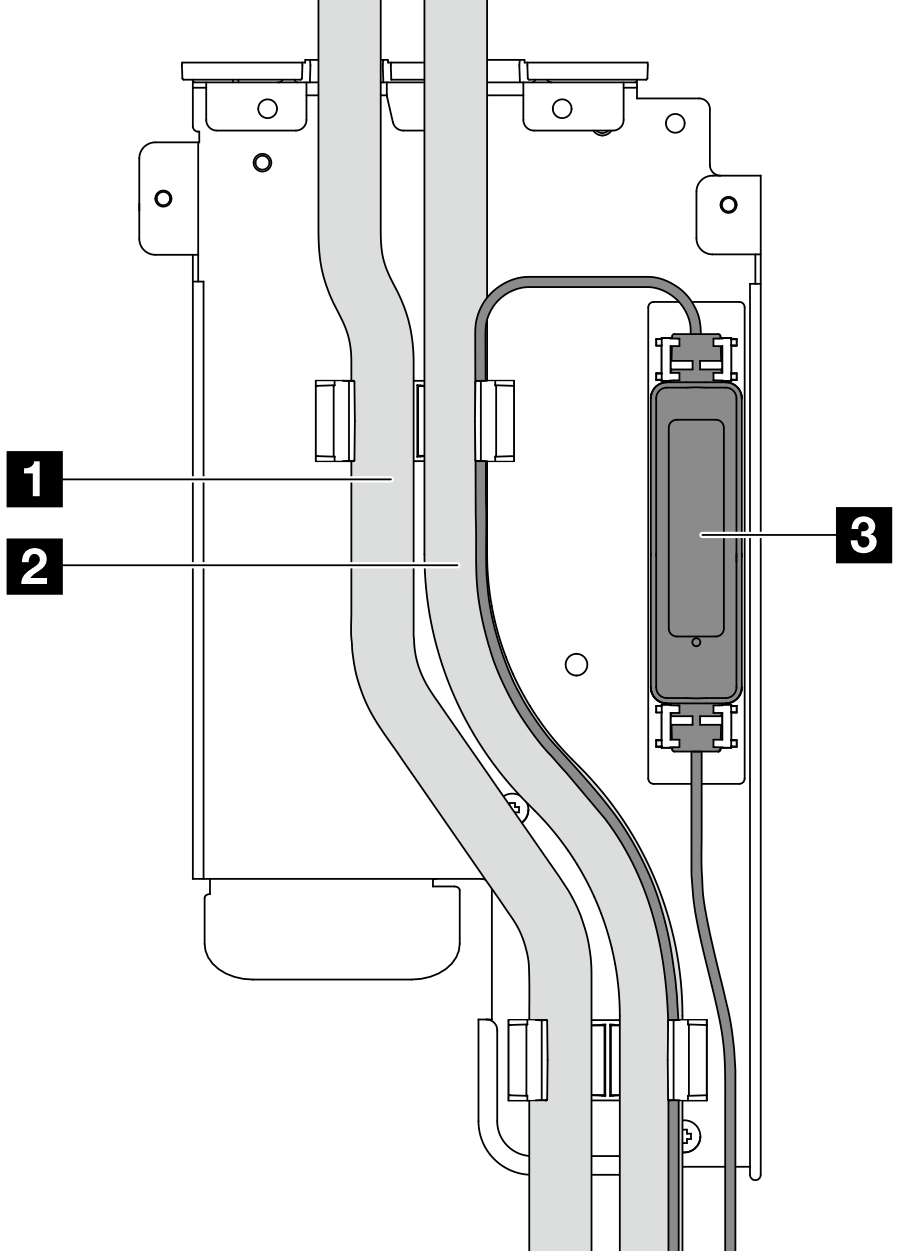

   Figura 8. Detalhes da instalação

   1 Mangueira de saída 2 Mangueira de entrada 3 Módulo do sensor de detecção de vazamento Nota Para saber o status de trabalho do módulo do sensor de detecção de vazamento, veja o LED no módulo do sensor de detecção de vazamento.

7. Instale o suporte 1FH ou a gaiola da placa riser 3FH.

   • Suporte 1FH

     Figura 9. Instalação do suporte 1FH







     1. Abaixe o suporte no suporte da mangueira.

     2. Instale os parafusos para fixar o suporte no lugar.

   • Compartimento da placa riser 3FH

     Figura 10. Instalando a gaiola de placa riser 3FH






   1. Abaixe a gaiola de placa riser no chassi.
   2. Aperte o parafuso para prender a gaiola de placa riser.
8. Conecte o cabo do módulo do sensor de detecção de vazamento ao conector no conjunto de placa-mãe. Consulte Roteamento de cabos internos.
9. Instale o conjunto de gaiola de unidade traseira, se necessário. Consulte Substituição da gaiola de unidade traseira.
10. Instale o defletor de ar ou a gaiola de unidade do meio. Consulte Instalar o defletor de ar ou Instalar a gaiola de unidade e o backplane de unidade do meio.
11. Instale a tampa superior. Consulte Instalar a tampa superior.
12. Instale o servidor no rack. Consulte Substituição do servidor.
13. Instale os plugues de conexão rápida nos coletores. Consulte Instalar o coletor (sistema em rack) ou Instalar o coletor (sistema em linha).
