安裝 Lenovo Processor Neptune Core Module

請依照本節中的指示安裝 Processor Neptune Core Module。

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

• 首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。

關於此作業

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

注意

從出貨箱取出新的 Processor Neptune Core Module 時，請與附著的運送匣一起抬出水冷板組件，以避免水冷板組件上的散熱膏損壞。

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲

程序

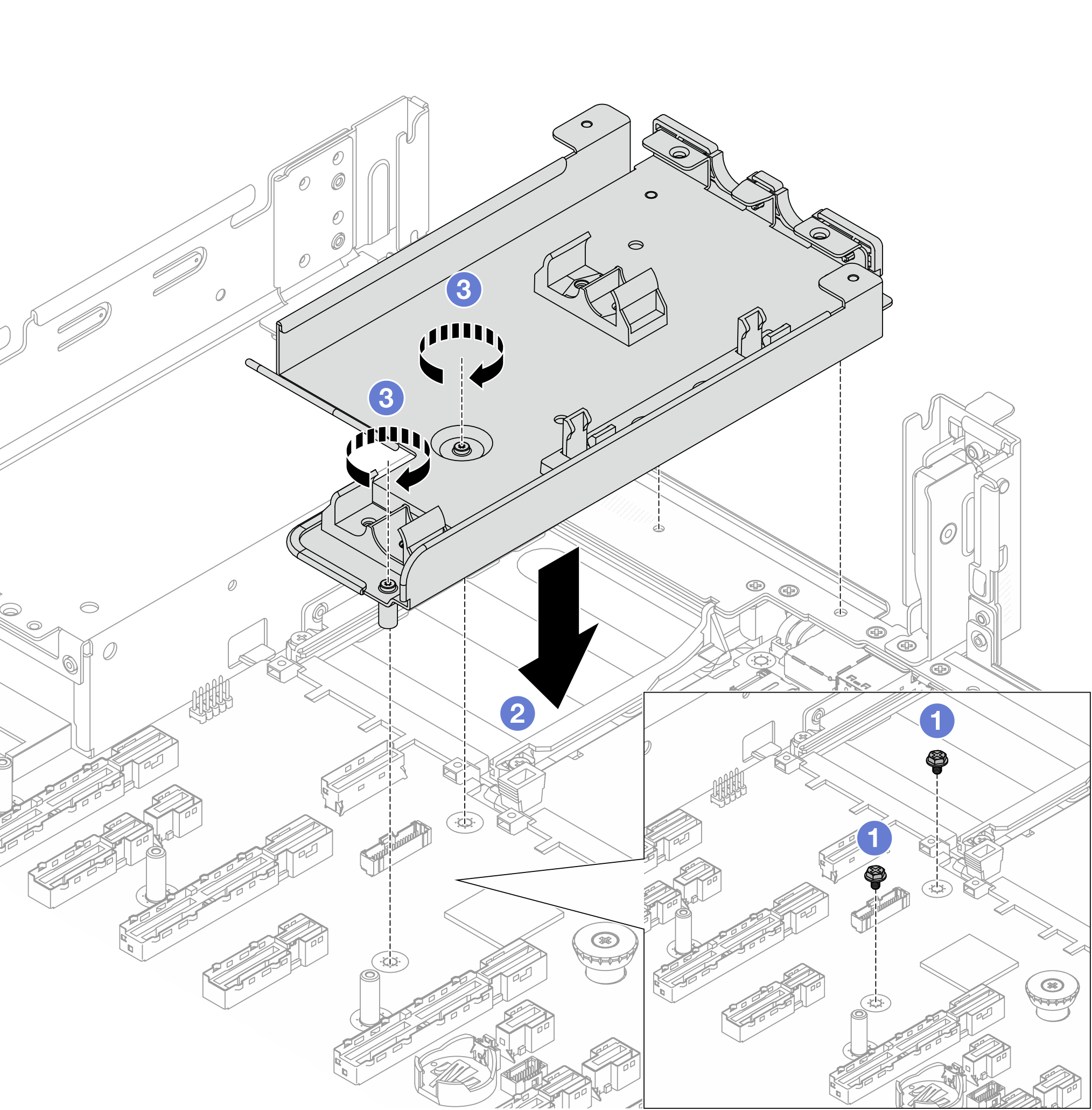

1. 將水管固定器安裝到機箱。
   圖 1. 安裝水管固定器






   1. 如有需要，請移除主機板組件上的螺絲。
   2. 將軟水管固定器上的螺絲孔與主機板組件上的螺絲孔對齊，並將固定器上的導件插腳與後壁上的孔對齊。
   3. 鎖緊螺絲以將水管固定器固定到主機板組件上。
2. 將處理器安裝到 Processor Neptune Core Module。如需相關資訊，請參閱安裝處理器和散熱槽。

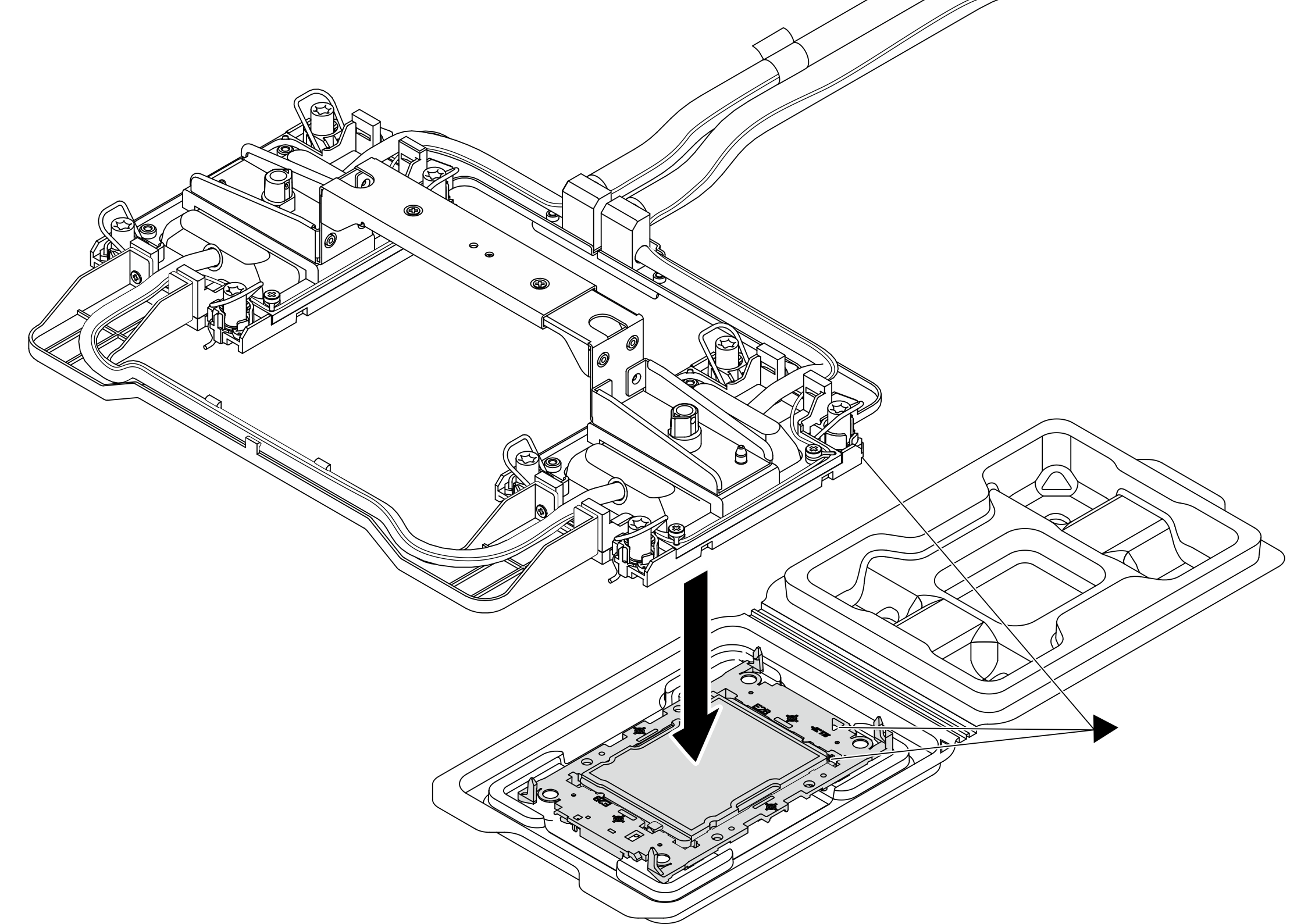

   圖 2. 安裝處理器






   1. 將水冷板組件標籤上的三角形標記與處理器支架和處理器上的三角形標記對齊。
   2. 將 Processor Neptune Core Module安裝在處理器支架上。
   3. 將支架壓入定位，直到四個角落的固定夾卡入。
   註

   如果伺服器只安裝了一個處理器（通常是處理器 1），在繼續安裝之前，需要在處理器 2 的空插座上安裝插座蓋。

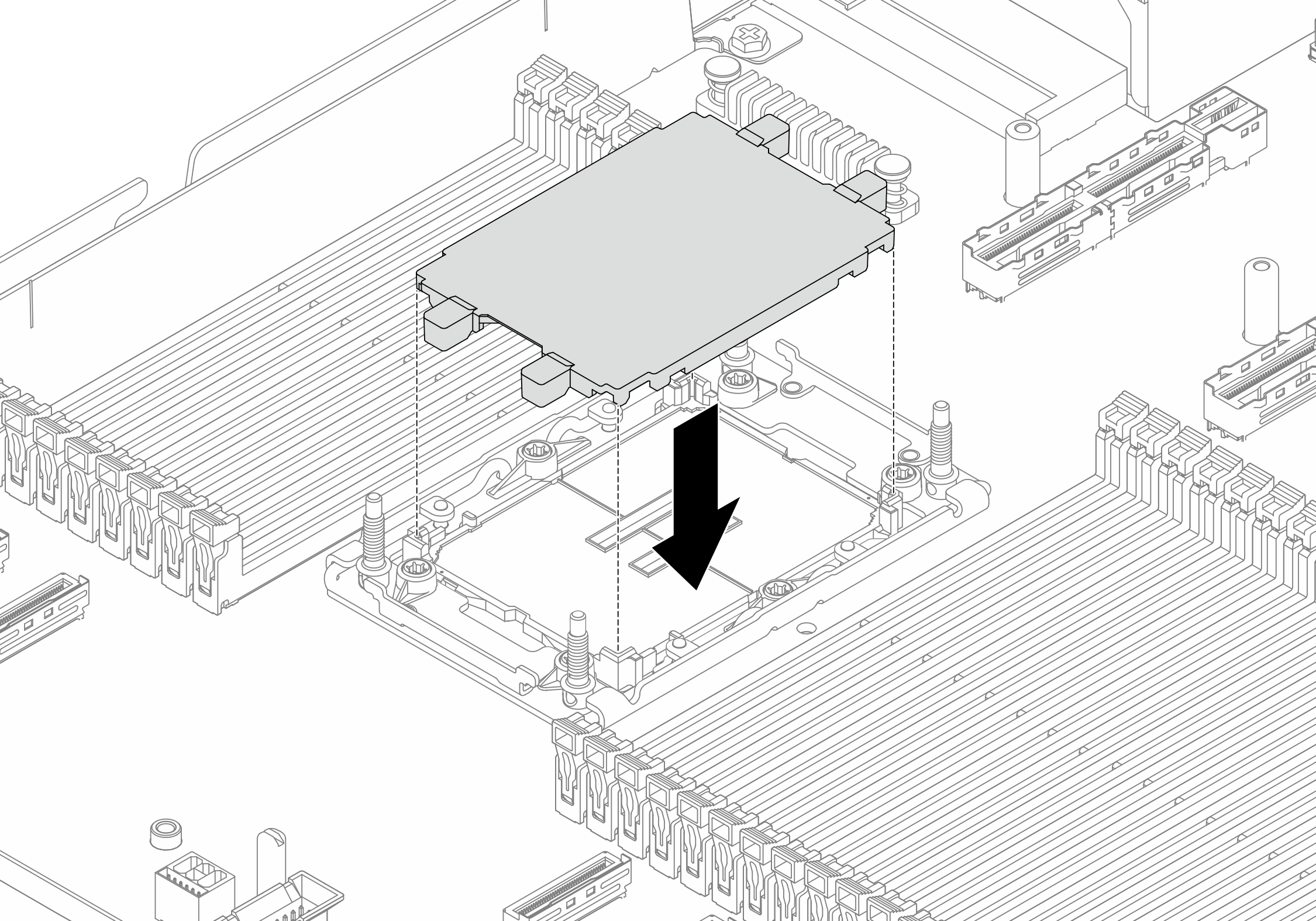

   圖 3. 安裝處理器插座蓋






3. 將 Processor Neptune Core Module 安裝到主機板組件中。

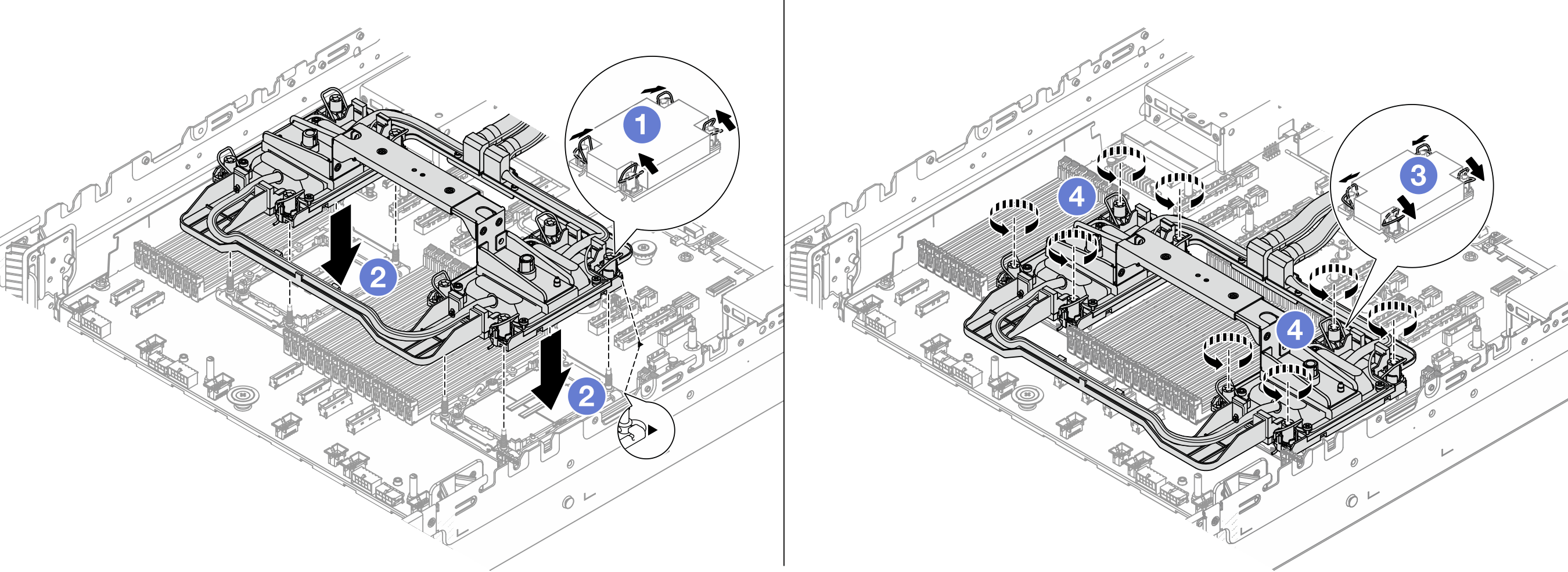

   圖 4. 安裝Processor Neptune Core Module







   1. 向內旋轉防傾導線環。

   2. 將水冷板組件上的三角形標記和四個 Torx T30 螺帽對齊處理器插座的三角形標記和螺紋式支柱；然後，將水冷板組件插入處理器插座。

   3. 向外旋轉防傾導線環，直到它們與插座中的掛鉤嚙合。

   4. 依照水冷板組件 上顯示的安裝順序，完全鎖緊 Torx T30 螺帽。鎖緊螺絲直到停住；然後目視檢查，確定水冷板組件下方的螺絲軸肩和處理器插座之間沒有空隙。（將螺絲完全鎖緊所需的扭矩為 0.9-1.3 牛頓米、8-12 英吋磅，供您參考。）

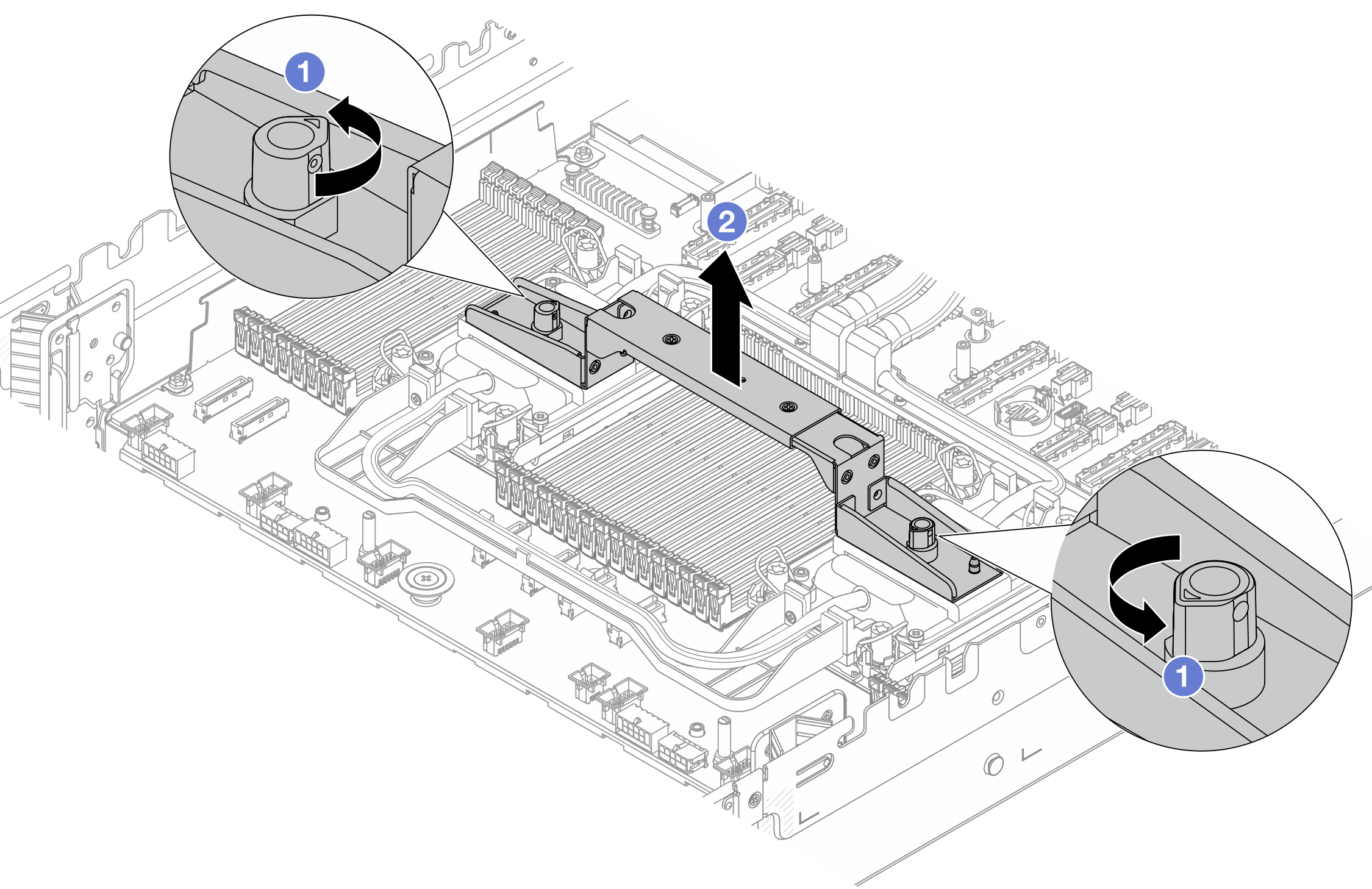

4. 從 Processor Neptune Core Module 卸下把手。
   圖 5. 卸下模組把手






   1. 如上圖所示，旋轉螺絲以鬆開把手。
   2. 將模組把手與模組分開。
   註

   新的 Processor Neptune Core Module隨附把手。

   • 若要將舊的模組更換為新的，請卸下新模組的把手，如上圖所示。

   • 若要更換處理器但不更換模組，則不需要把手。跳過4，並繼續安裝。

5. 安裝水冷板蓋。按下圖所示按壓蓋子。
   圖 6. 安裝水冷板蓋

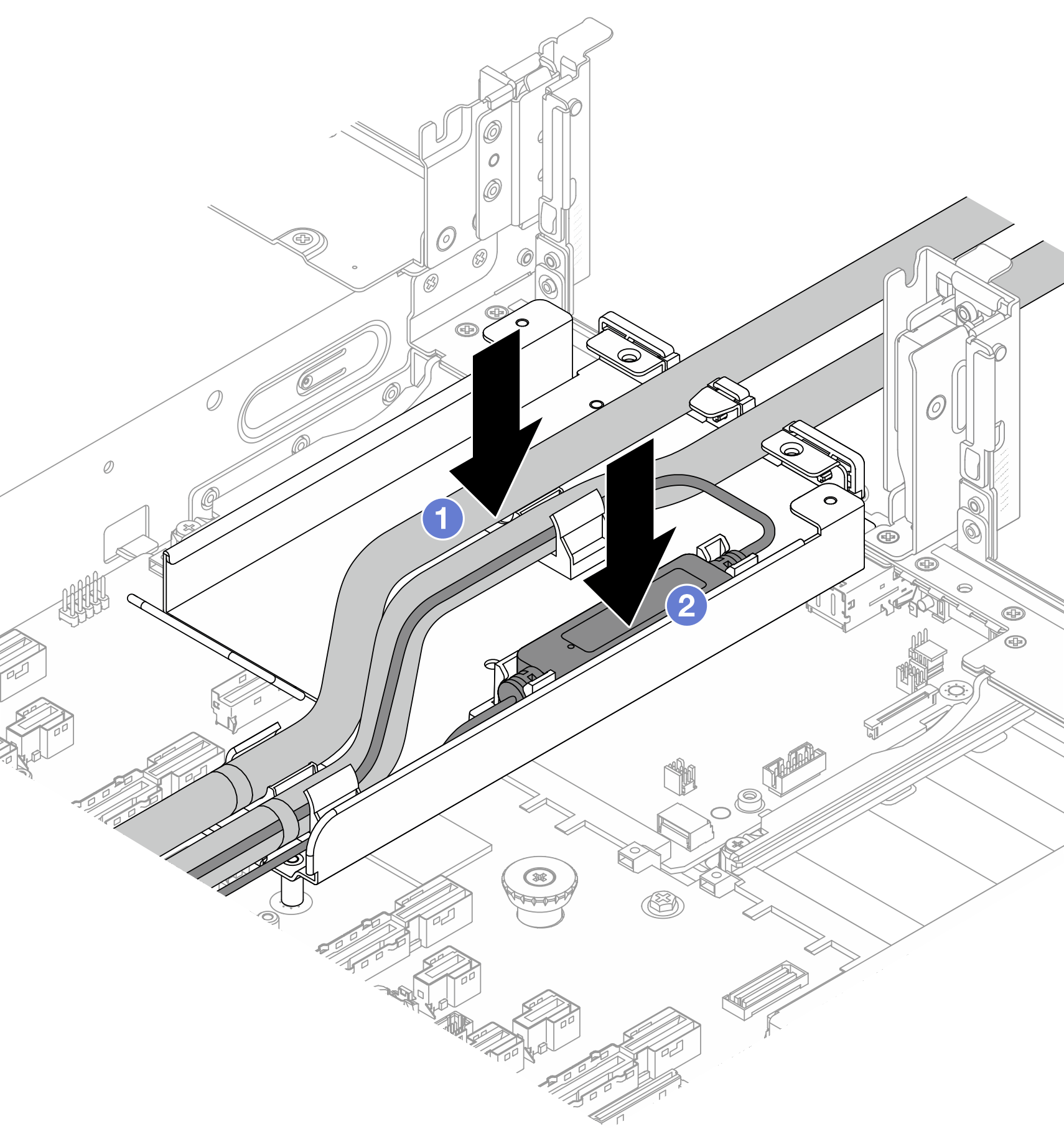

6. 放置水管和洩漏偵測感應器模組於水管固定器。
   圖 7. 放置水管和洩漏偵測感應器模組






   1. 放置水管於水管固定器。
   2. 放置洩漏偵測感應器模組於水管固定器。

   圖 8. 安裝詳細資料

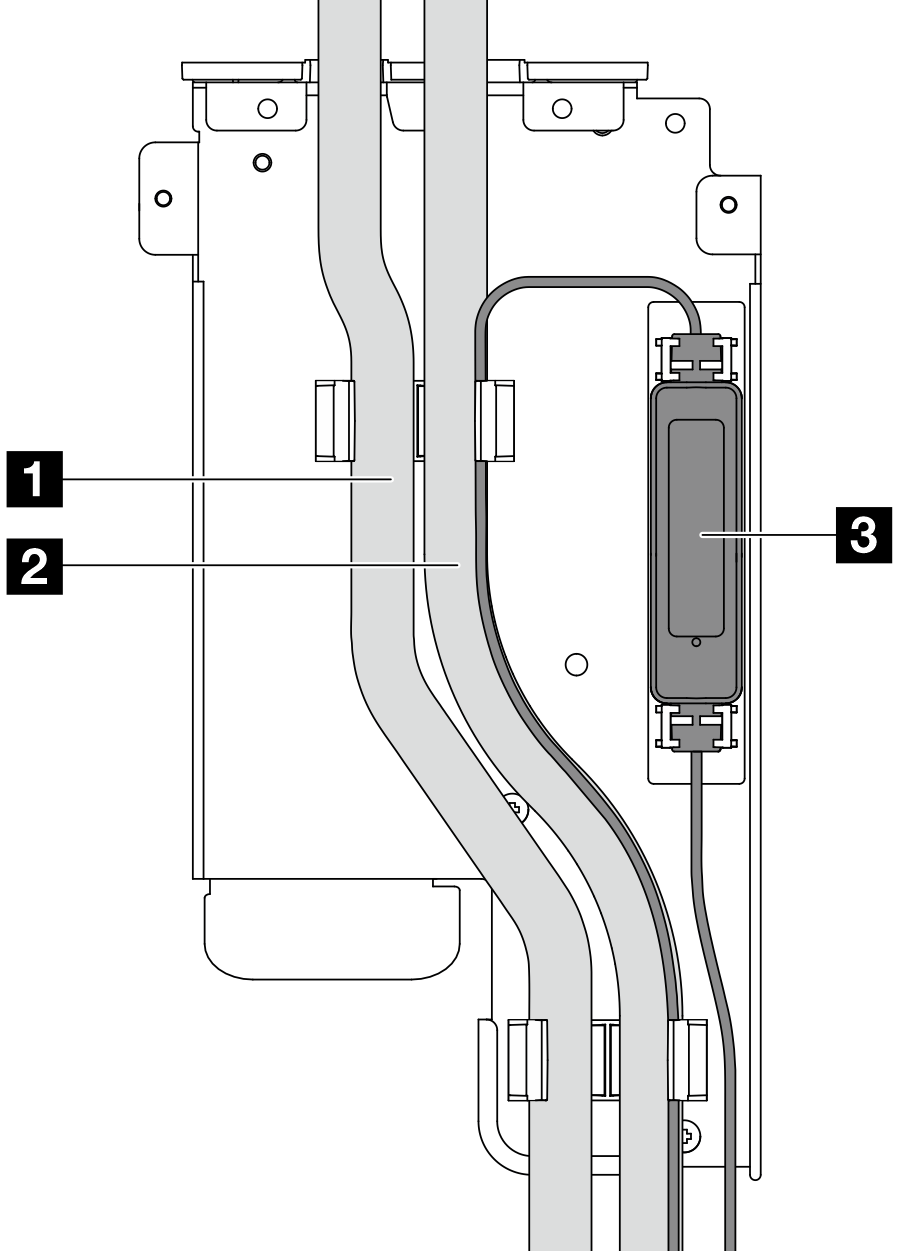

   1 出口水管 2 入口水管 3 洩漏偵測感應器模組 註 若要瞭解洩漏偵測感應器模組運作狀態，請參閱洩漏偵測感應器模組上的 LED。

7. 安裝 1FH 托架或 3FH 擴充卡匣。

   • 1FH 托架

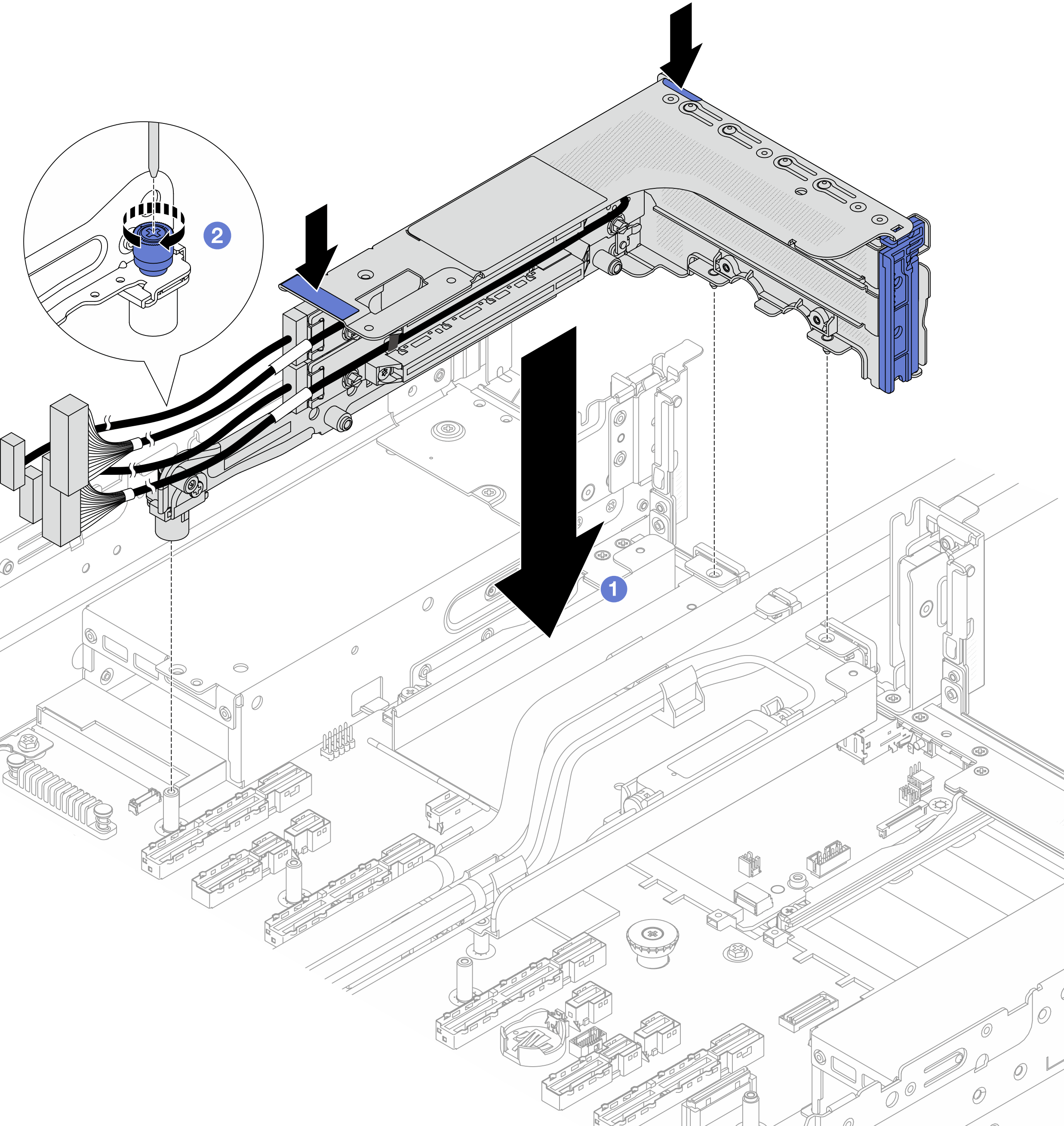

     圖 9. 安裝 1FH 托架







     1. 將托架放到水管固定器上。

     2. 鎖上螺絲，將托架固定到位。

   • 3FH 擴充卡匣

     圖 10. 安裝 3FH 擴充卡匣






   1. 將擴充卡匣放入機箱中。
   2. 鎖緊螺絲以固定擴充卡匣。
8. 將洩漏偵測感應器模組的纜線連接到主機板組件上的接頭。請參閱內部纜線佈線。
9. 如有需要，請安裝後方框架組件。請參閱更換背面框架。
10. 安裝空氣擋板或中間框架。請參閱安裝空氣擋板或安裝中間硬碟背板和框架。
11. 安裝上蓋。請參閱安裝上蓋。
12. 將伺服器安裝到機架中。請參閱更換伺服器。
13. 將快速連接插頭安裝至歧管。請參閱安裝歧管（機架式系統）或安裝歧管（排式系統）。
