Установка компонента «Lenovo Processor Neptune Core Module»

Следуйте инструкциям в этом разделе, чтобы установить компонент «Processor Neptune Core Module».

Важное замечание
  • Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

  • При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО
При извлечении нового компонента «Processor Neptune Core Module» из упаковки поднимайте блок платы охлаждения вместе с прикрепленным транспортировочным лотком, чтобы не повредить термопасту на компоненте «блок платы охлаждения».
Список типов динамометрических отвертокТип винта
Отвертка Torx T30Винт Torx T30

Процедура

  1. Установите держатель шланга в раму.

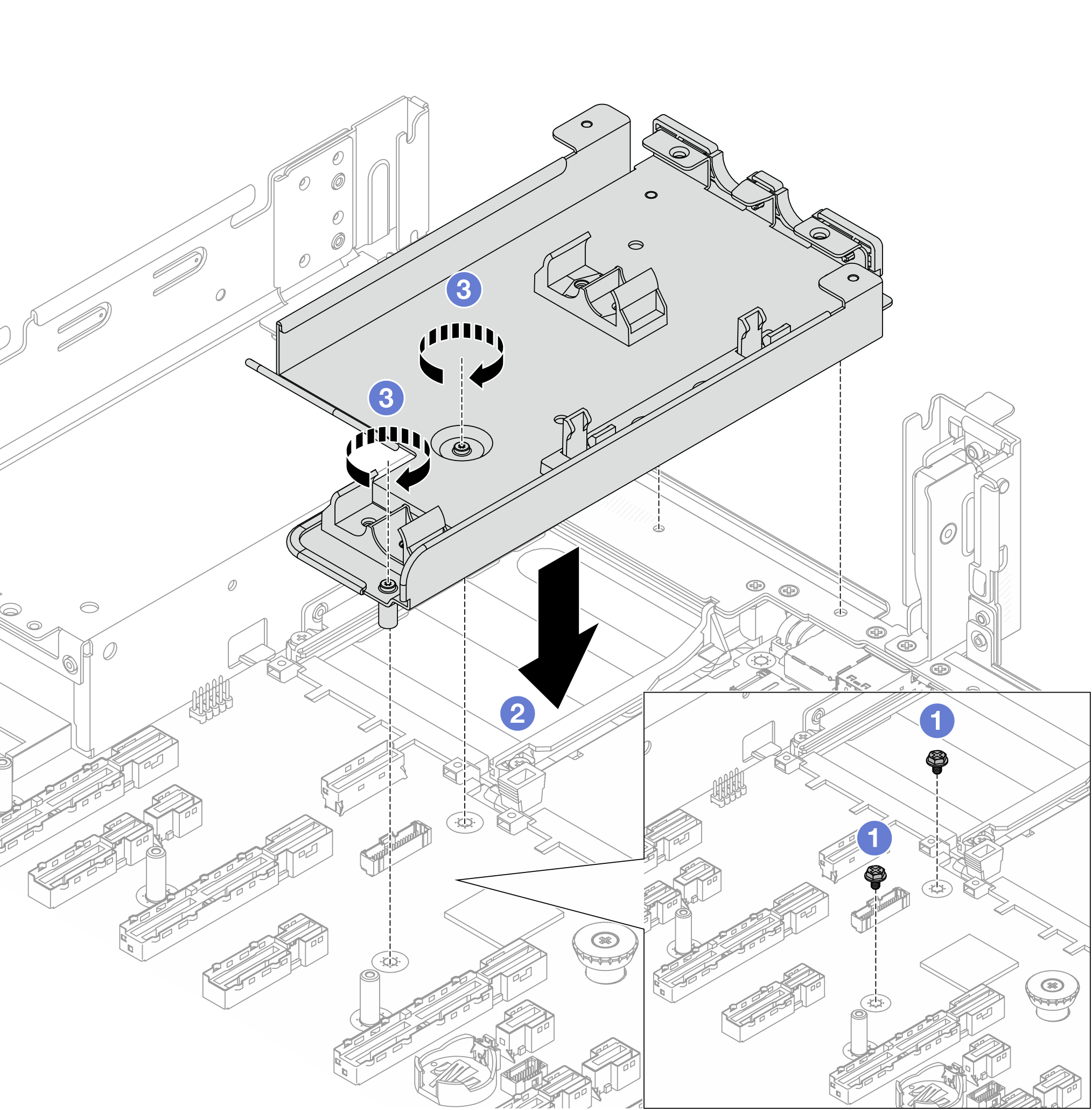

    Рис. 1. Установка держателя шланга

    1. При необходимости открутите винты на блоке материнской платы.
    2. Совместите отверстия для винтов на держателе шланга с отверстиями для винтов на блоке материнской платы, а направляющие штырьки держателя — с отверстиями на задней стенке.
    3. Установите винты, чтобы зафиксировать держатель шланга на блоке материнской платы.
  2. Установите процессор на Processor Neptune Core Module. Дополнительные сведения см. в разделе Установка процессора и радиатора.
    Рис. 2. Установка процессора

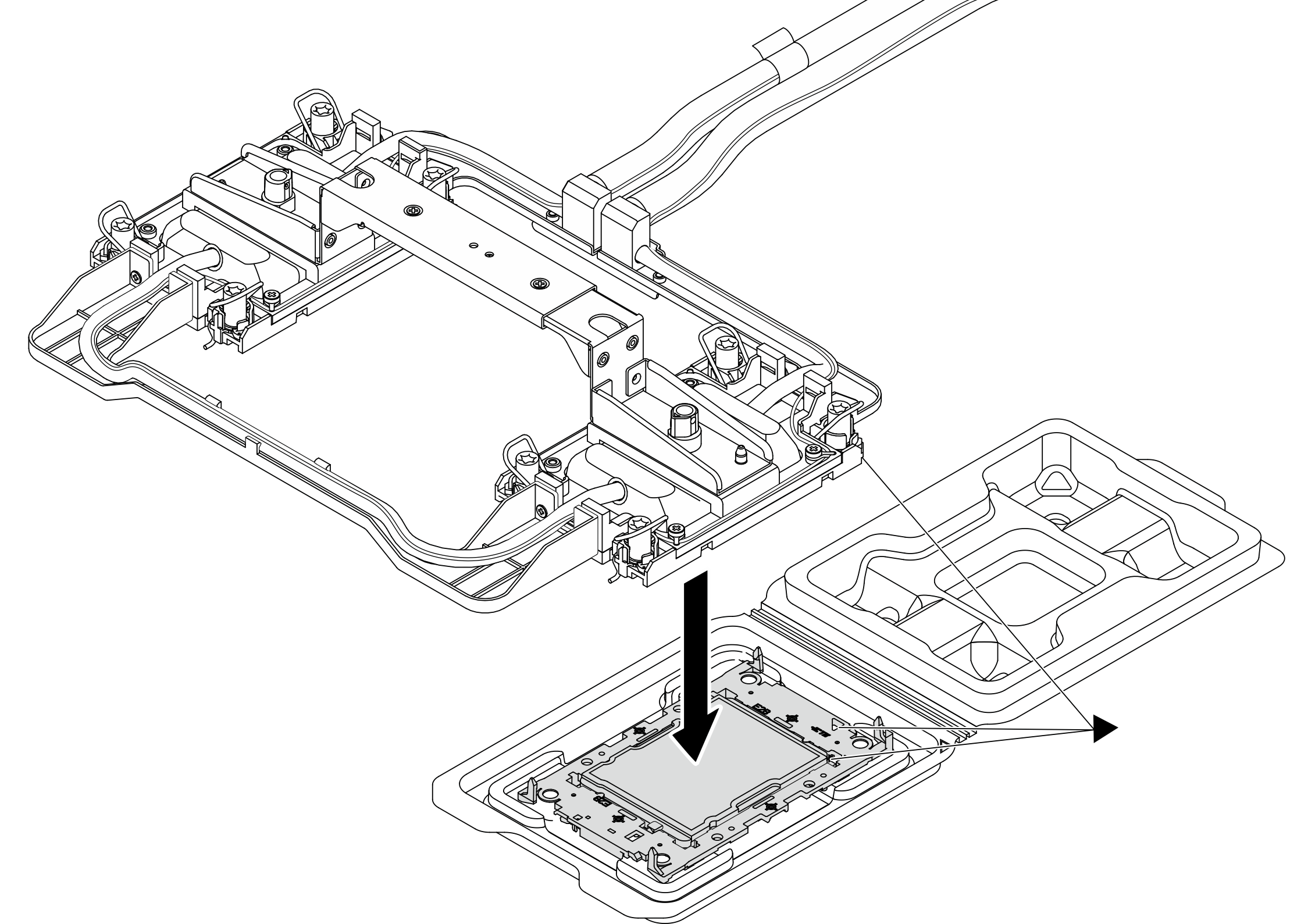

    1. Совместите треугольную отметку на этикетке компонента «блок платы охлаждения» с треугольной отметкой на держателе процессора и процессоре.
    2. Установите Processor Neptune Core Module в держатель процессора.
    3. Нажимайте на держатель, пока защелки в четырех углах не войдут в зацепление.
    Прим.
    Если на сервере установлен только один процессор (как правило, процессор 1), перед дальнейшей установкой необходимо установить кожух на пустое гнездо процессора 2.

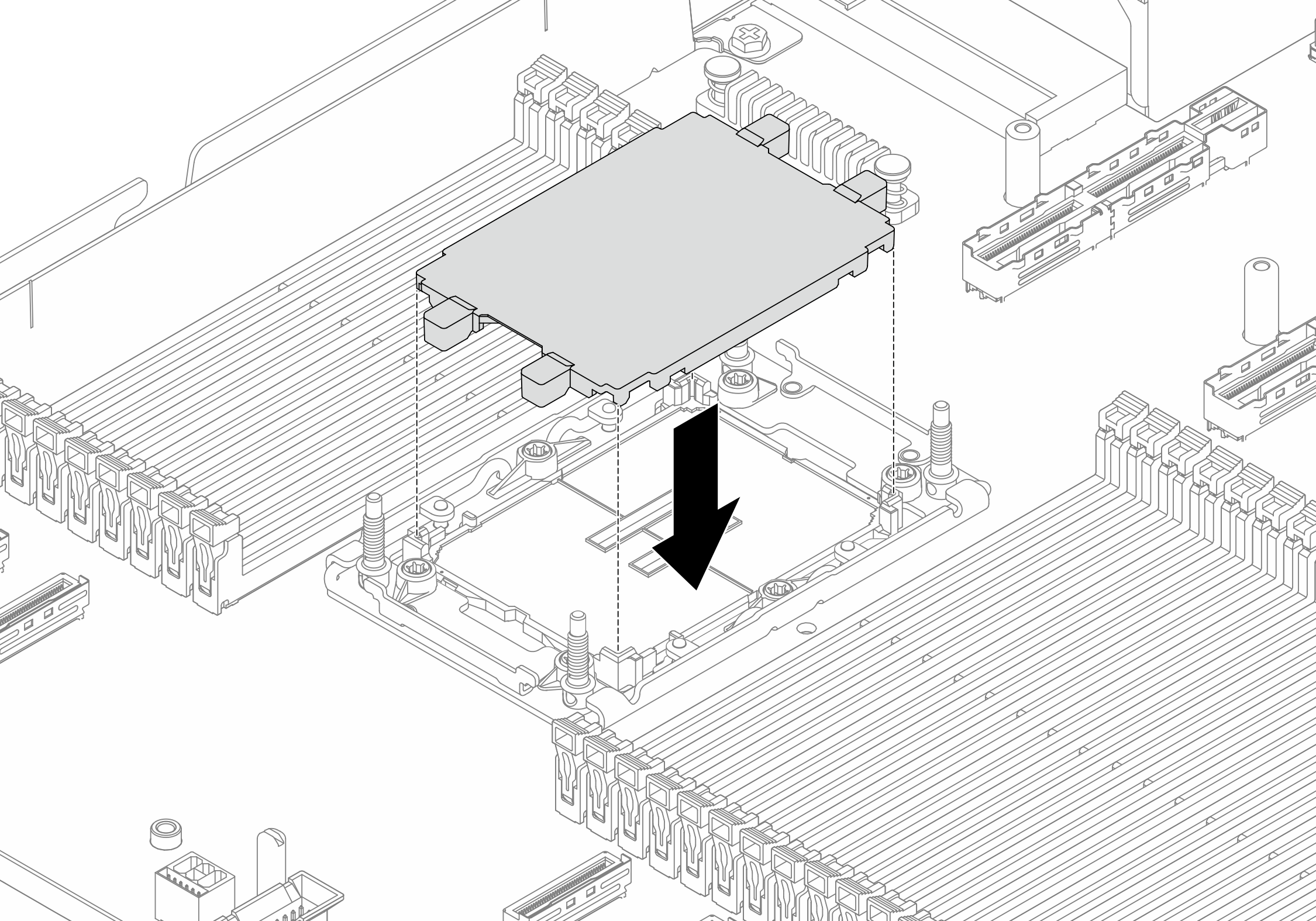

    Рис. 3. Установка кожуха гнезда процессора

  3. Установите Processor Neptune Core Module в блоке материнской платы.

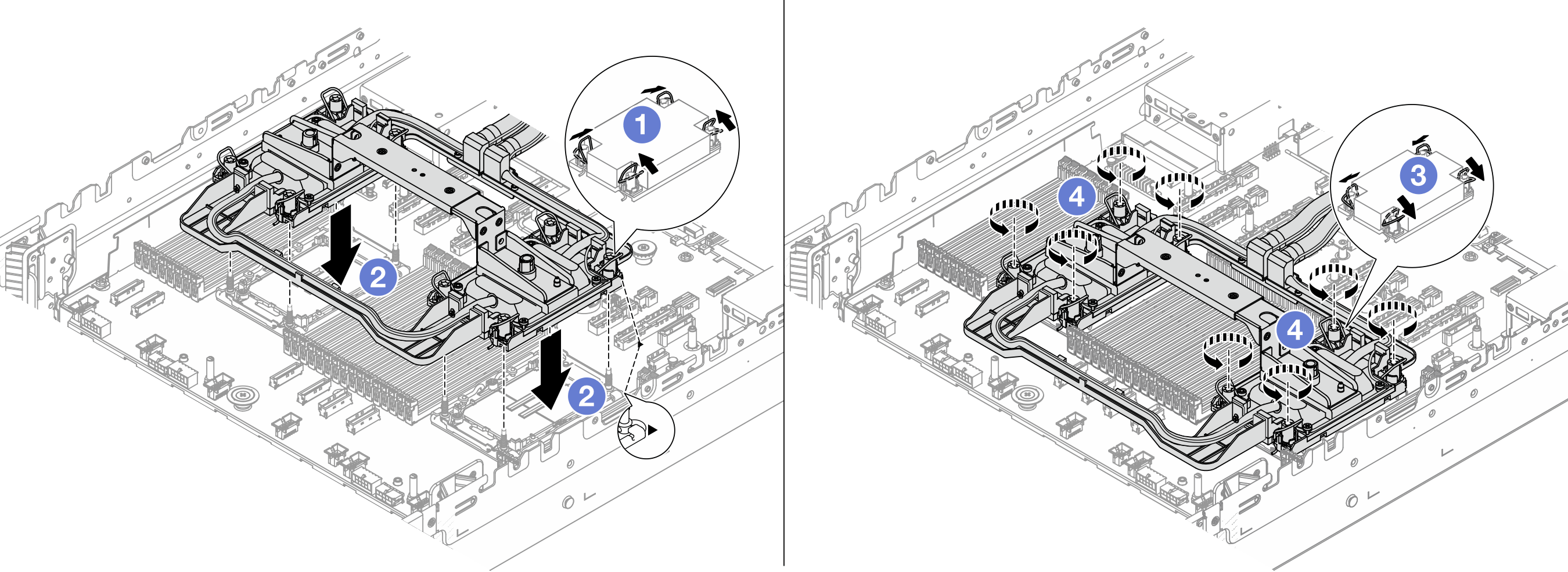

    Рис. 4. Установка Processor Neptune Core Module

    1. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.

    2. Совместите треугольную отметку и четыре гайки Torx T30 на компоненте «блок платы охлаждения» с треугольной отметкой и резьбовыми штырьками гнезда процессора. Затем вставьте блок платы охлаждения в гнездо процессора.

    3. Поверните металлические ручки для защиты от опрокидывания в направлении наружу, чтобы они вошли в зацепление с крючками в гнезде.

    4. Полностью затяните гайки Torx T30 в последовательности установки, указанной на компоненте «блок платы охлаждения». Затяните винты до упора. Затем проведите осмотр и убедитесь в отсутствии зазора между гнездом процессора и опорами винтов под компонентом «блок платы охлаждения». (Для справки: крутящий момент полной затяжки винтов составляет 0,9–1,3 Нм или 8–12 дюйм-фунта.)

  4. Снимите ручку с компонента «Processor Neptune Core Module».
    Рис. 5. Снятие ручки модуля

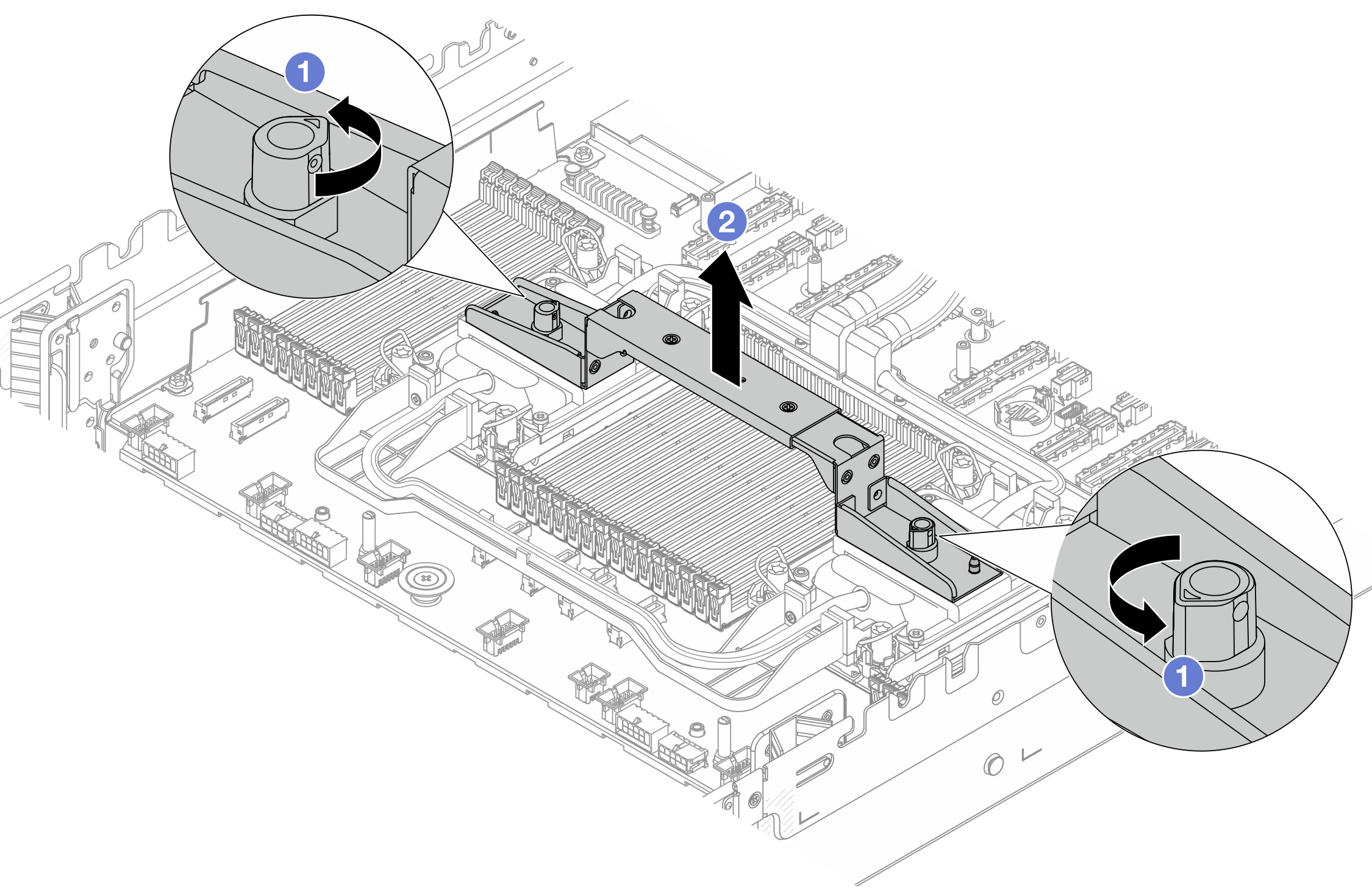

    1. Поверните винты, как показано выше, чтобы разблокировать ручку.
    2. Отделите ручку модуля от модуля.
    Прим.
    Новый компонент «Processor Neptune Core Module» поставляется с ручкой.
    • Чтобы заменить старый модуль на новый, снимите ручку с нового компонента, как показано выше.

    • Для замены процессоров без смены модуля ручка не нужна. Пропустите 4 и продолжите установку.

  5. Установите кожухи плат охлаждения. Нажмите на кожухи, как показано ниже.

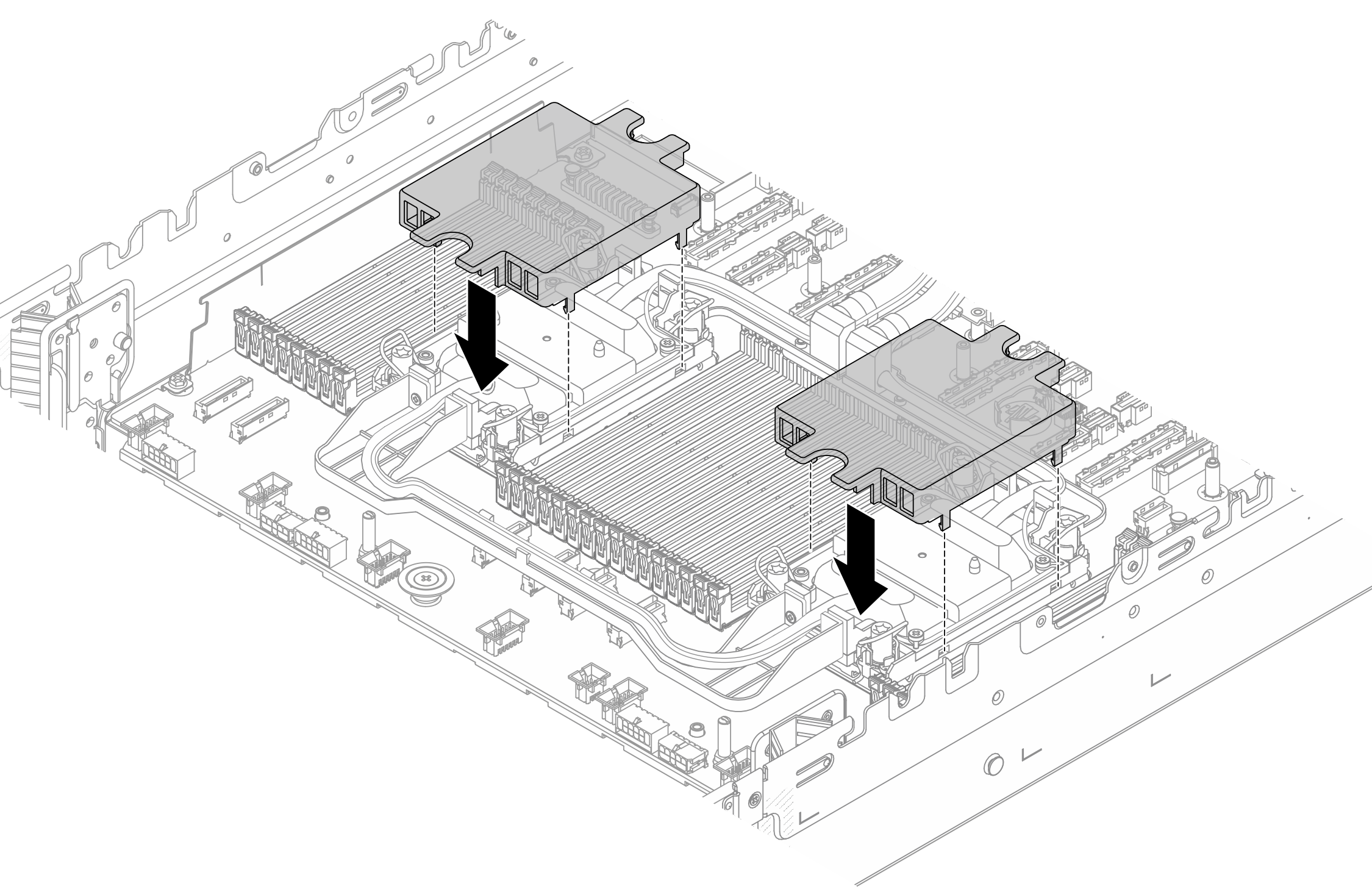

    Рис. 6. Установка кожухов плат охлаждения

  6. Поместите шланги и модуль датчика обнаружения утечки в держатель шланга.
    Рис. 7. Размещение шлангов и модуля модуль датчика обнаружения утечки

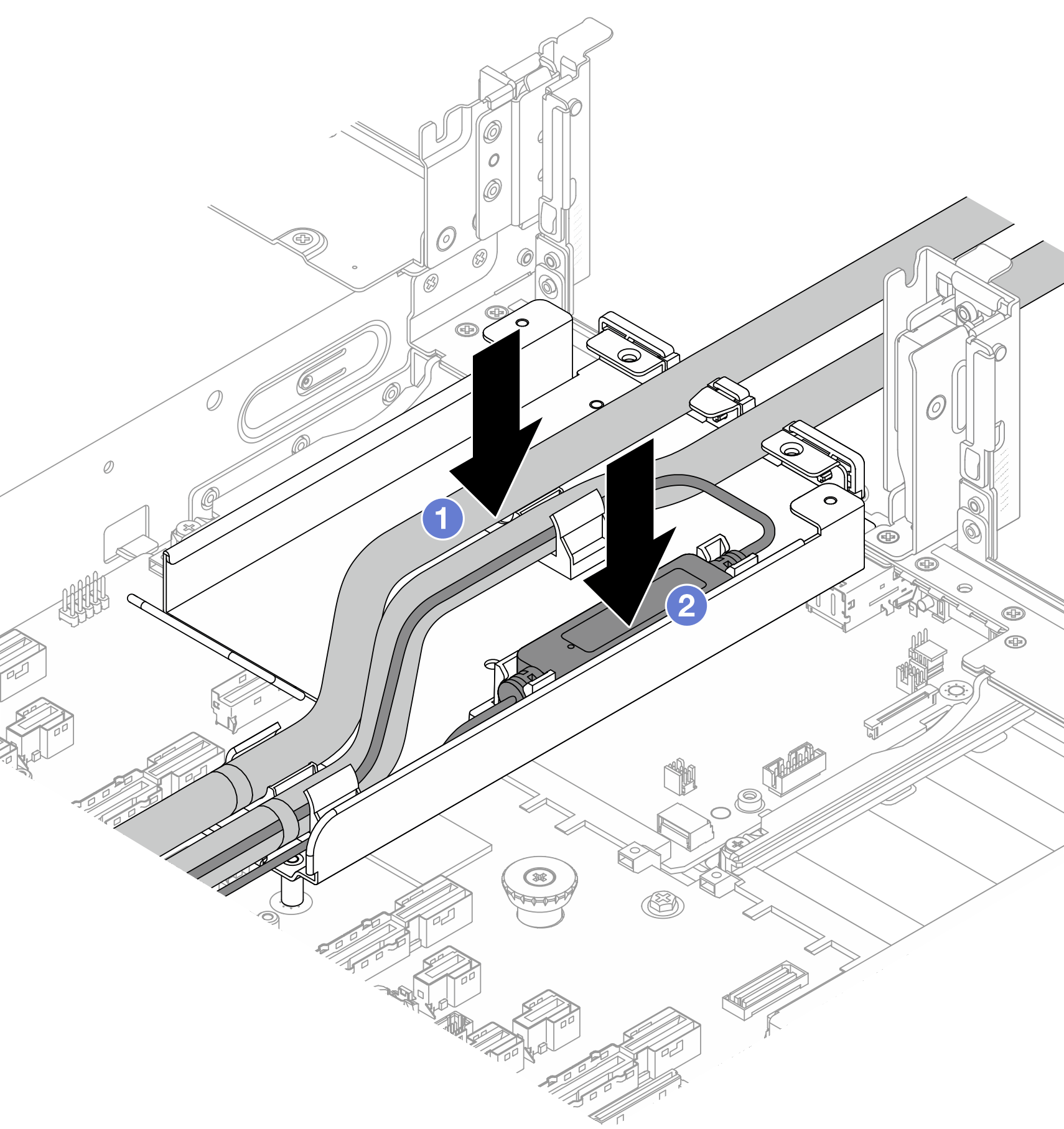

    1. Поместите шланги в держатель шланга.
    2. Поместите модуль датчика обнаружения утечки в держатель шланга.
    Рис. 8. Сведения об установке

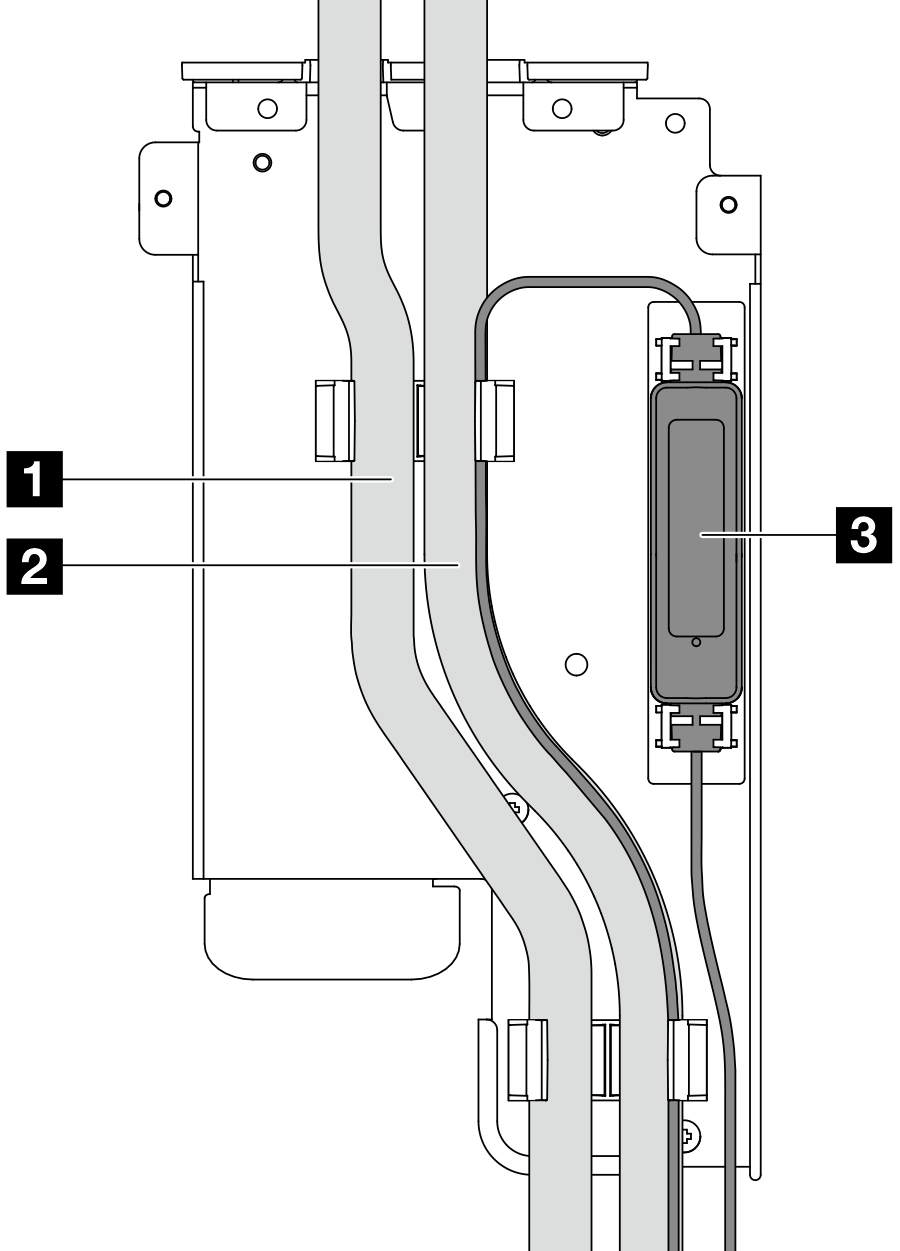

    • 1 Выпускной шланг
    • 2 Впускной шланг
    • 3 Модуль датчика обнаружения утечки
    Прим.

    Сведения о рабочем состоянии компонента «модуль датчика обнаружения утечки» см. в разделе Светодиодный индикатор на модуле датчика обнаружения утечки.

  7. Установите кронштейн 1FH или отсек платы-адаптера Riser 3FH.
    • Кронштейн 1FH

      Рис. 9. Установка кронштейна 1FH

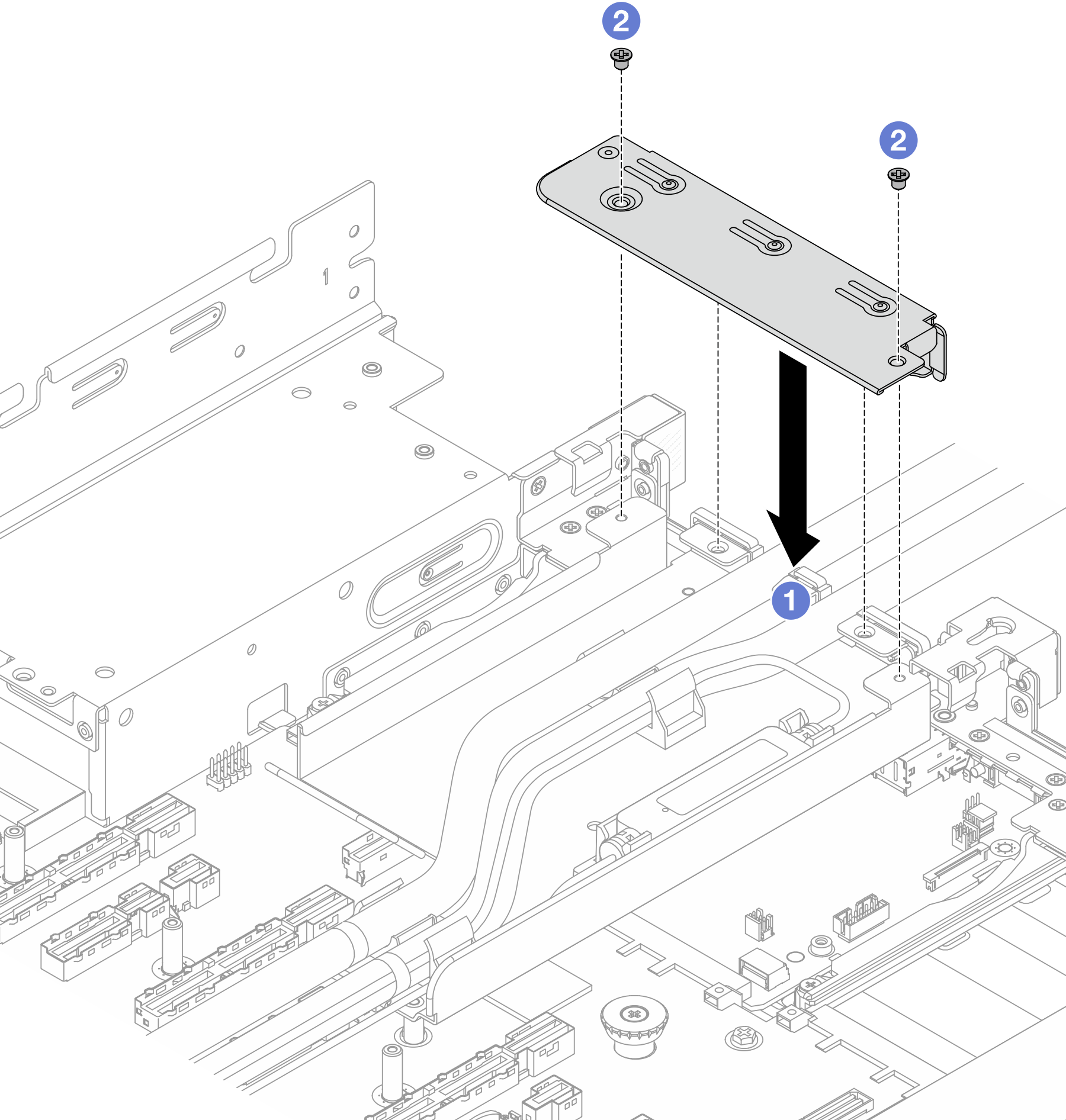

      1. Опустите кронштейн на держатель шланга.

      2. Установите винты для фиксации кронштейна.

    • Отсек платы-адаптера Riser 3FH

      Рис. 10. Установка отсека платы-адаптера Riser 3FH

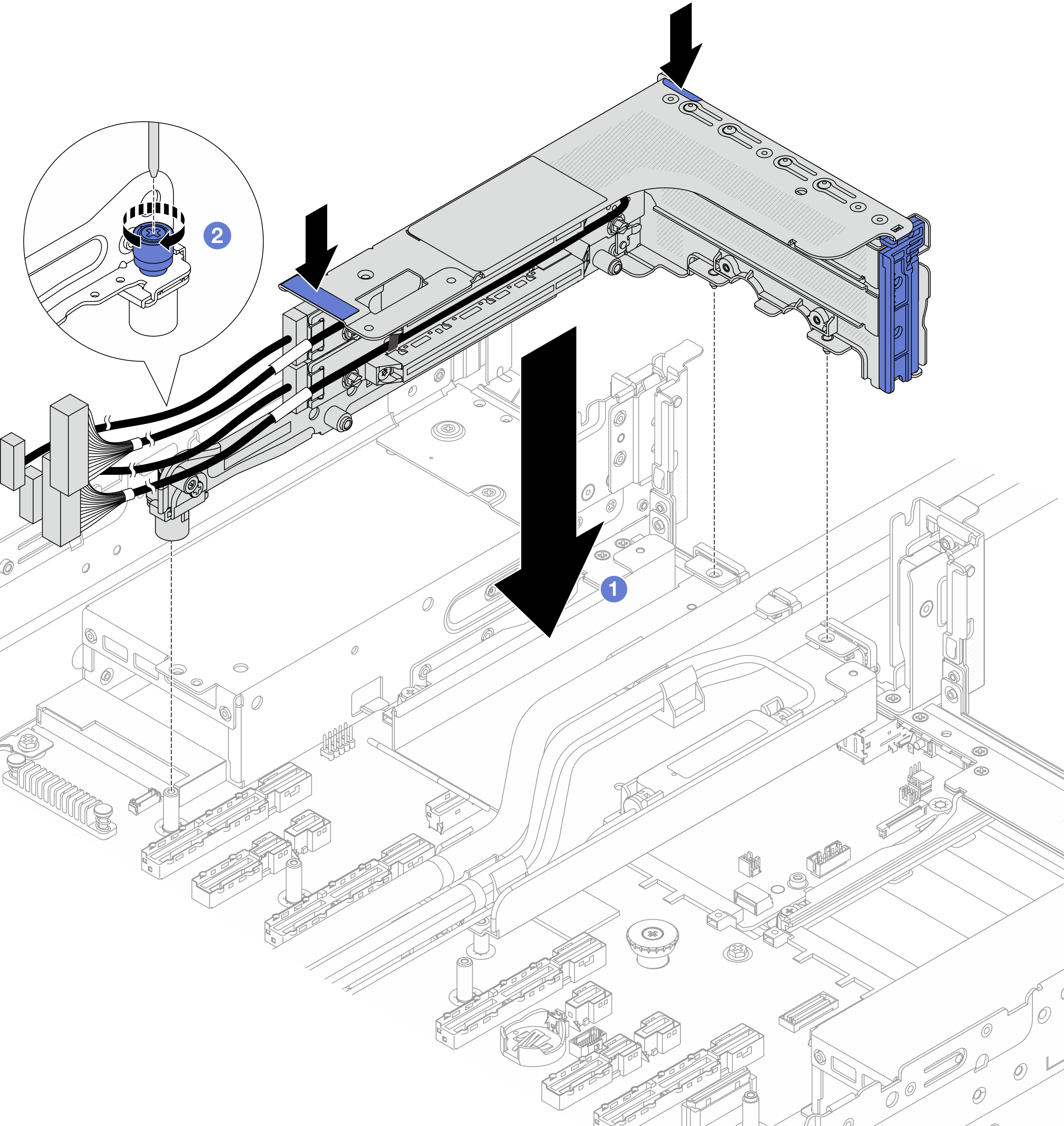

    1. Опустите отсек платы-адаптера Riser в раму.
    2. Закрепите отсек платы-адаптера Riser винтом.
  8. Подключите кабель компонента «модуль датчика обнаружения утечки» к разъему на блоке материнской платы. См. раздел Прокладка внутренних кабелей.
  9. При необходимости установите задний блок отсека для дисков. См. раздел Замена заднего отсека для диска.
  10. Установите дефлектор или средний отсек для дисков. См. раздел Установка дефлектора или Установка средней объединительной панели дисков и отсека для дисков.
  11. Установите верхний кожух. См. раздел Установка верхнего кожуха.
  12. Установите сервер в стойку. См. раздел Замена сервера.
  13. Установите быстроразъемные соединители на коллекторы. См. раздел Установка коллектора (внутристоечная система) или Установка коллектора (внутрирядная система).

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
