ติดตั้ง Lenovo Processor Neptune Core Module

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้ง Processor Neptune Core Module

สำคัญ
  • งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

  • ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ข้อควรระวัง
เมื่อนำ Processor Neptune Core Module ใหม่ออกมาจากกล่องจัดส่ง ให้ยก ส่วนประกอบแผ่นระบายความร้อน ออกมาพร้อมกับถาดจัดส่งที่ติดอยู่เพื่อป้องกันไม่ให้ครีมระบายความร้อนบน ส่วนประกอบแผ่นระบายความร้อน เสียหาย
รายการประเภทไขควงแรงบิดประเภทสกรู
ไขควงหัว Torx T30สกรู Torx T30

ขั้นตอน

  1. ติดตั้งตัวยึดสายเข้ากับตัวเครื่อง

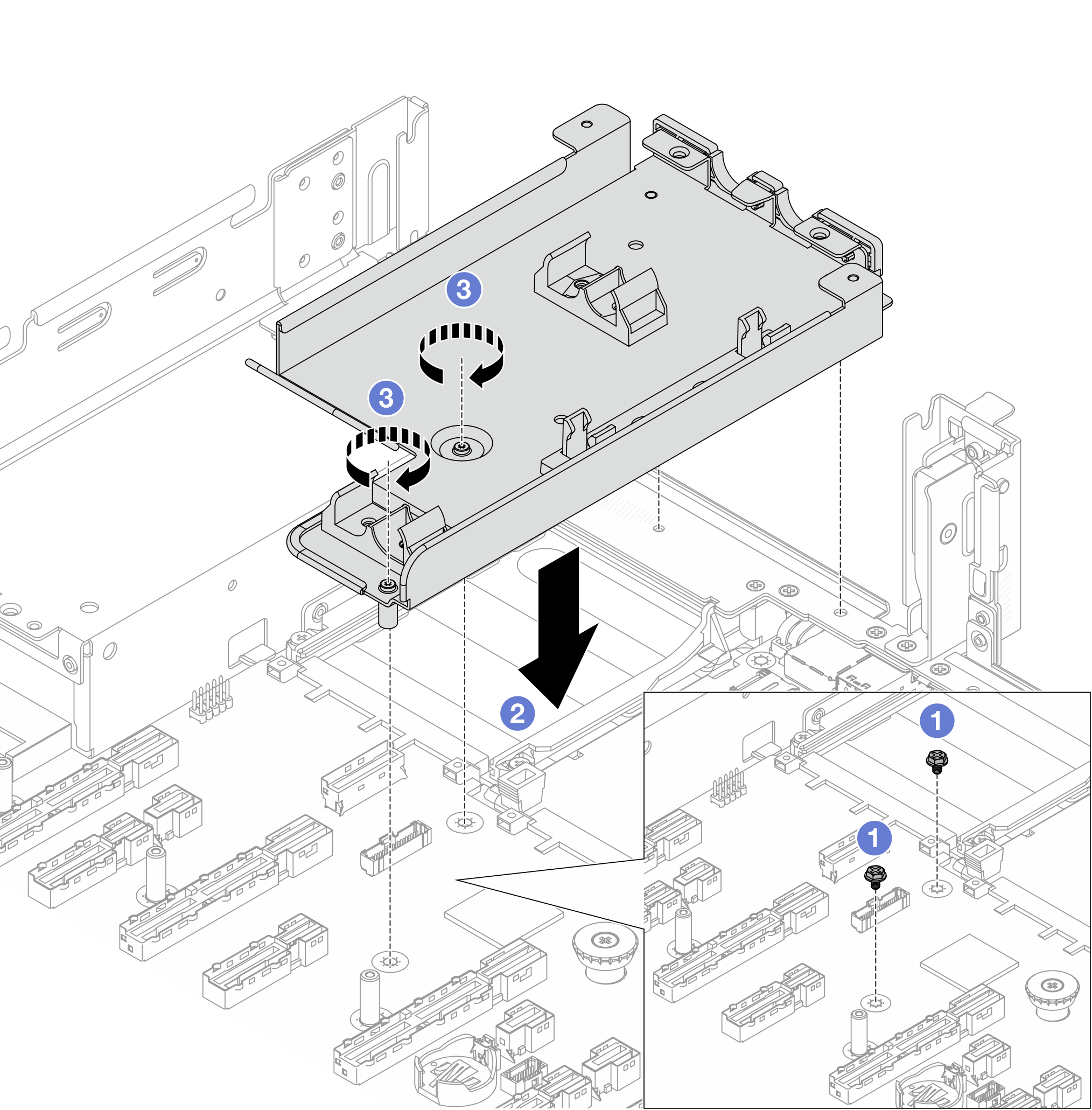

    รูปที่ 1. การติดตั้งตัวยึดสาย

    1. ถอดสกรูบนส่วนประกอบแผงระบบหากจำเป็น
    2. จัดแนวรูสกรูบนตัวยึดสายให้ตรงกับรูสกรูบนส่วนประกอบแผงระบบ และหมุดนำร่องของตัวยึดกับรูอยู่บนผนังด้านหลัง
    3. ขันสกรูเพื่อยึดตัวยึดสายเข้ากับส่วนประกอบแผงระบบ
  2. ติดตั้งโปรเซสเซอร์ที่ Processor Neptune Core Module โปรดดูข้อมูลเพิ่มเติมที่ ติดตั้งโปรเซสเซอร์และตัวระบายความร้อน

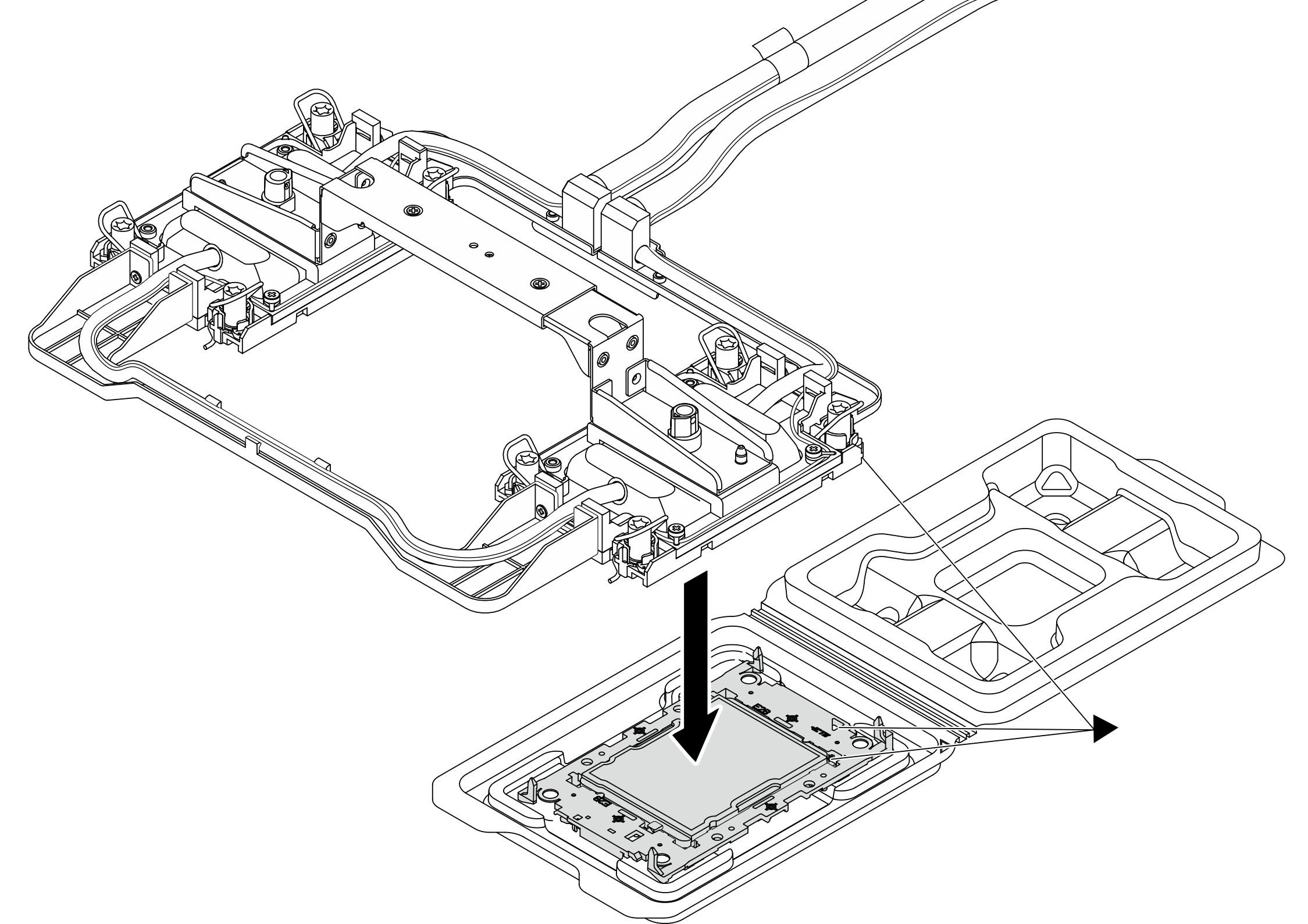

    รูปที่ 2. การติดตั้งโปรเซสเซอร์

    1. จัดแนวเครื่องหมายสามเหลี่ยมบนป้าย ส่วนประกอบแผ่นระบายความร้อน ให้ตรงกับเครื่องหมายสามเหลี่ยมบนตัวนำโปรเซสเซอร์และโปรเซสเซอร์
    2. ติดตั้ง Processor Neptune Core Module ลงเข้ากับตัวนำโปรเซสเซอร์
    3. กดตัวนำให้เข้าตำแหน่งจนกว่าคลิปจะยึดเข้าที่ทั้งสี่มุม
    หมายเหตุ
    หากเซิร์ฟเวอร์ติดตั้งโปรเซสเซอร์ไว้เพียงตัวเดียว โดยทั่วไปแล้วโปรเซสเซอร์ตัวที่ 1 จะต้องมีฝาครอบติดตั้งอยู่ในช่องเสียบที่ว่างเปล่าของโปรเซสเซอร์ตัวที่ 2 ก่อนที่จะดําเนินการติดตั้งต่อ

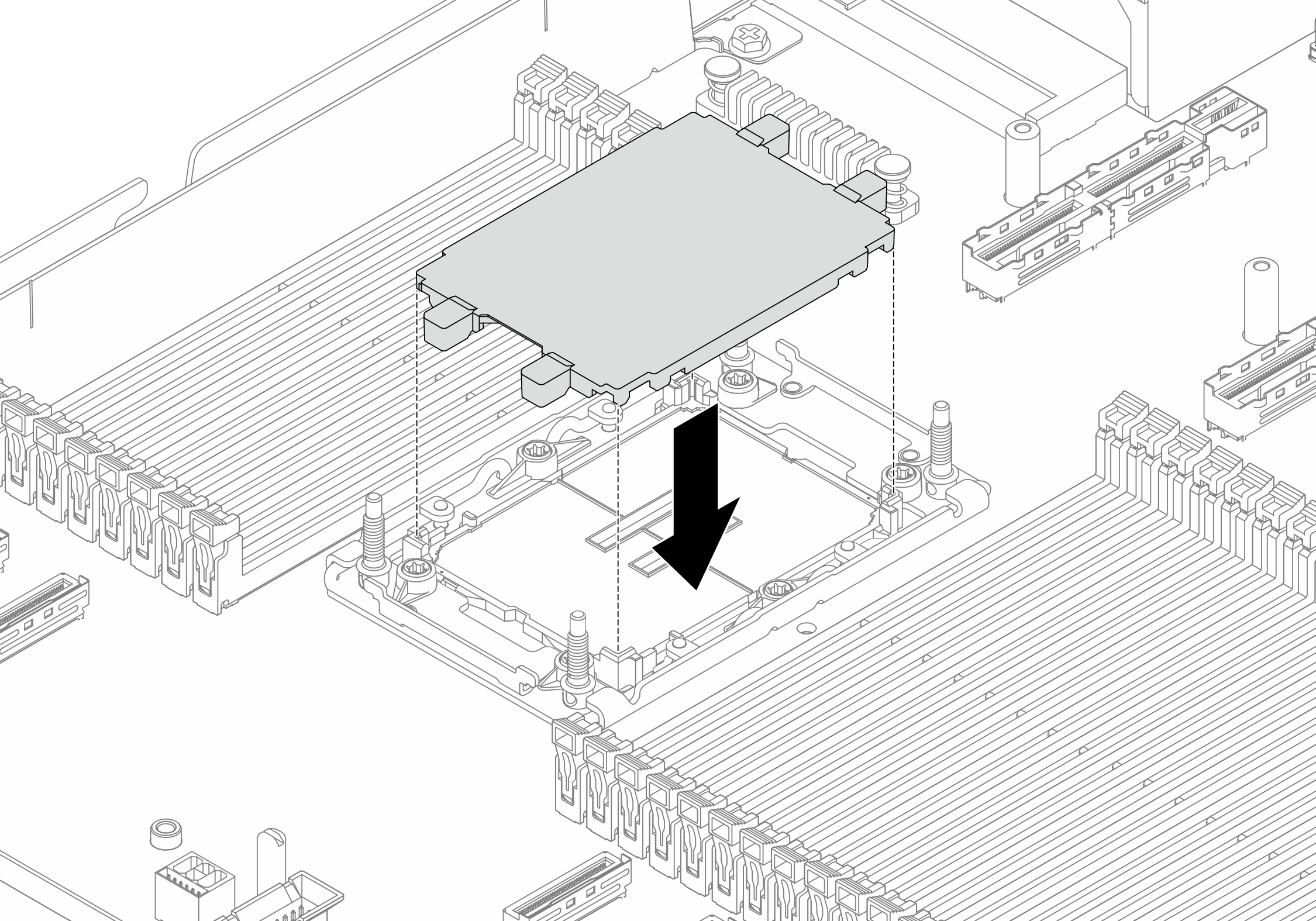

    รูปที่ 3. การติดตั้งฝาครอบช่องเสียบโปรเซสเซอร์

  3. ติดตั้ง Processor Neptune Core Module บนส่วนประกอบแผงระบบ

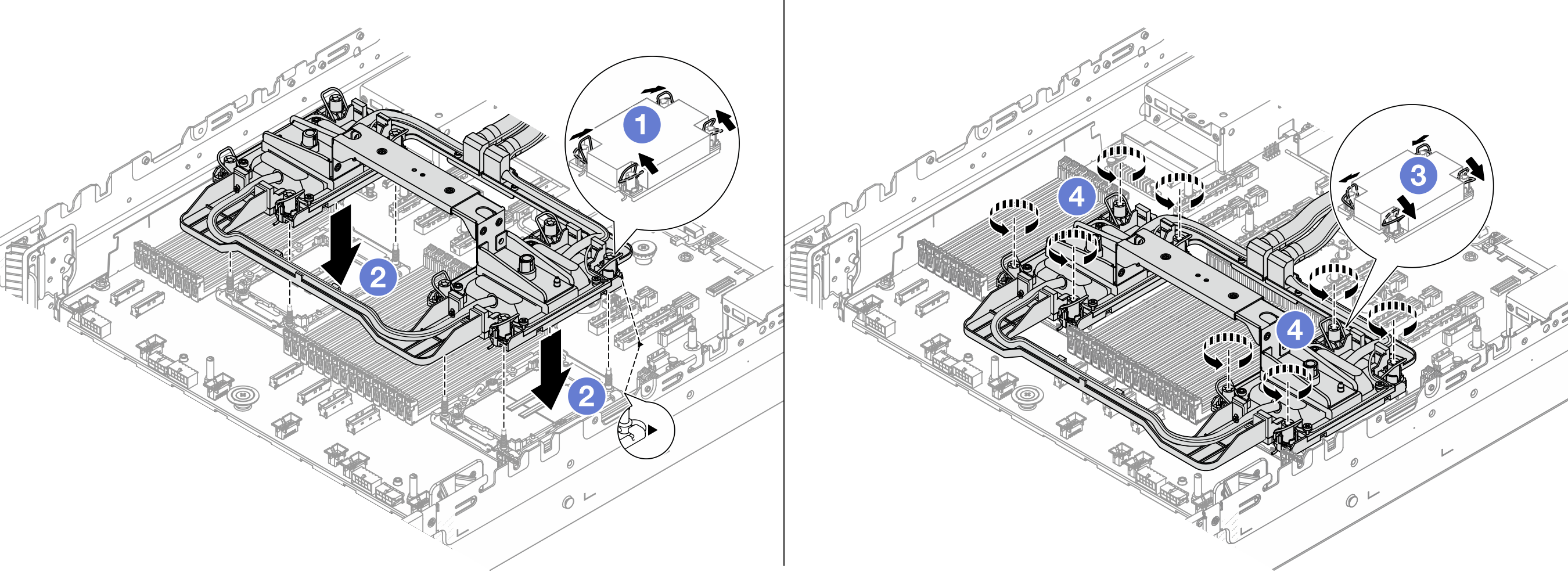

    รูปที่ 4. การติดตั้ง Processor Neptune Core Module

    1. หมุนตัวเก็บสายกันเอียงเข้าด้านใน

    2. จัดแนวเครื่องหมายสามเหลี่ยมและน็อต Torx T30 สี่ตัวบน ส่วนประกอบแผ่นระบายความร้อน ให้ตรงกับเครื่องหมายสามเหลี่ยมและสกรูแท่งเกลียวของช่องเสียบโปรเซสเซอร์ จากนั้นใส่ ส่วนประกอบแผ่นระบายความร้อน ลงในช่องเสียบโปรเซสเซอร์

    3. หมุนตัวเก็บสายกันเอียงออกด้านนอกจนกว่าจะเข้ากับขอเกี่ยวในช่องเสียบ

    4. ขันน็อตหกเหลี่ยม Torx T30 ให้แน่นสนิทตามลำดับการติดตั้งที่แสดงบน ส่วนประกอบแผ่นระบายความร้อน ขันสกรูจนแน่น จากนั้นตรวจสอบด้วยสายตาเพื่อดูให้แน่ใจว่าไม่มีช่องว่างระหว่างหัวสกรูที่อยู่ใต้ ส่วนประกอบแผ่นระบายความร้อน และช่องเสียบโปรเซสเซอร์ (สำหรับข้อมูลอ้างอิง แรงบิดที่ต้องใช้ในการขันสกรูให้แน่นคือ 0.9-1.3 นิวตันเมตร หรือ 8-12 ปอนด์นิ้ว)

  4. ถอดที่จับโมดูลออกจาก Processor Neptune Core Module

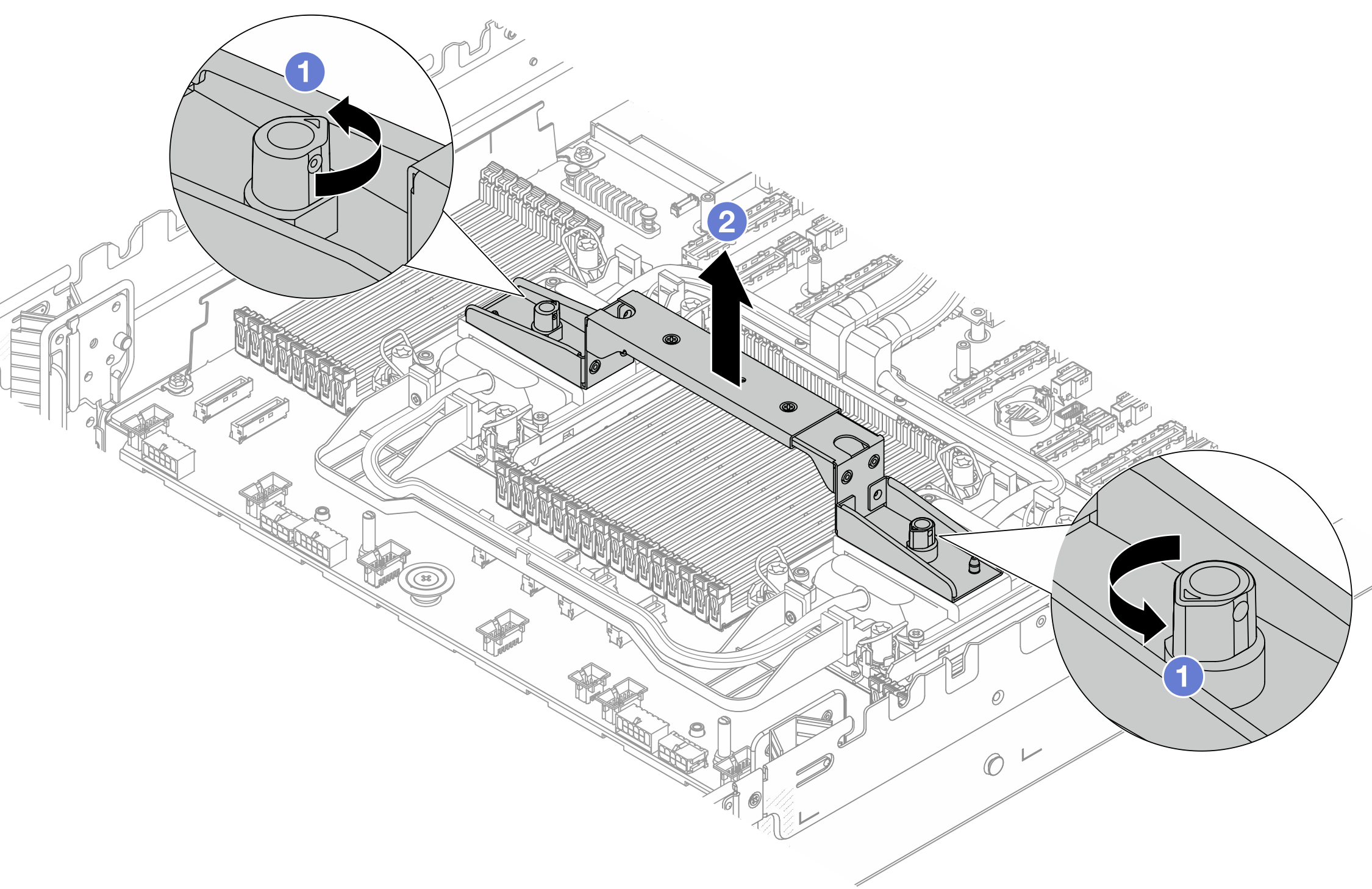

    รูปที่ 5. การถอดที่จับโมดูล

    1. หมุนสกรูตามภาพด้านบนเพื่อปลดล็อคที่จับ
    2. แยกที่จับโมดูลออกจากโมดูล
    หมายเหตุ
    Processor Neptune Core Module ใหม่มาพร้อมที่จับ
    • หากต้องการเปลี่ยนโมดูลเก่าเป็นโมดูลใหม่ ให้ถอดที่จับของโมดูลใหม่ออกตามภาพด้านบน

    • ในการเปลี่ยนโปรเซสเซอร์โดยไม่เปลี่ยนโมดูล ไม่จำเป็นต้องใช้ที่จับ ข้าม 4 และดำเนินการติดตั้งต่อ

  5. ติดตั้งฝาครอบแผ่นระบายความร้อน กดฝาครอบลงตามภาพด้านล่าง

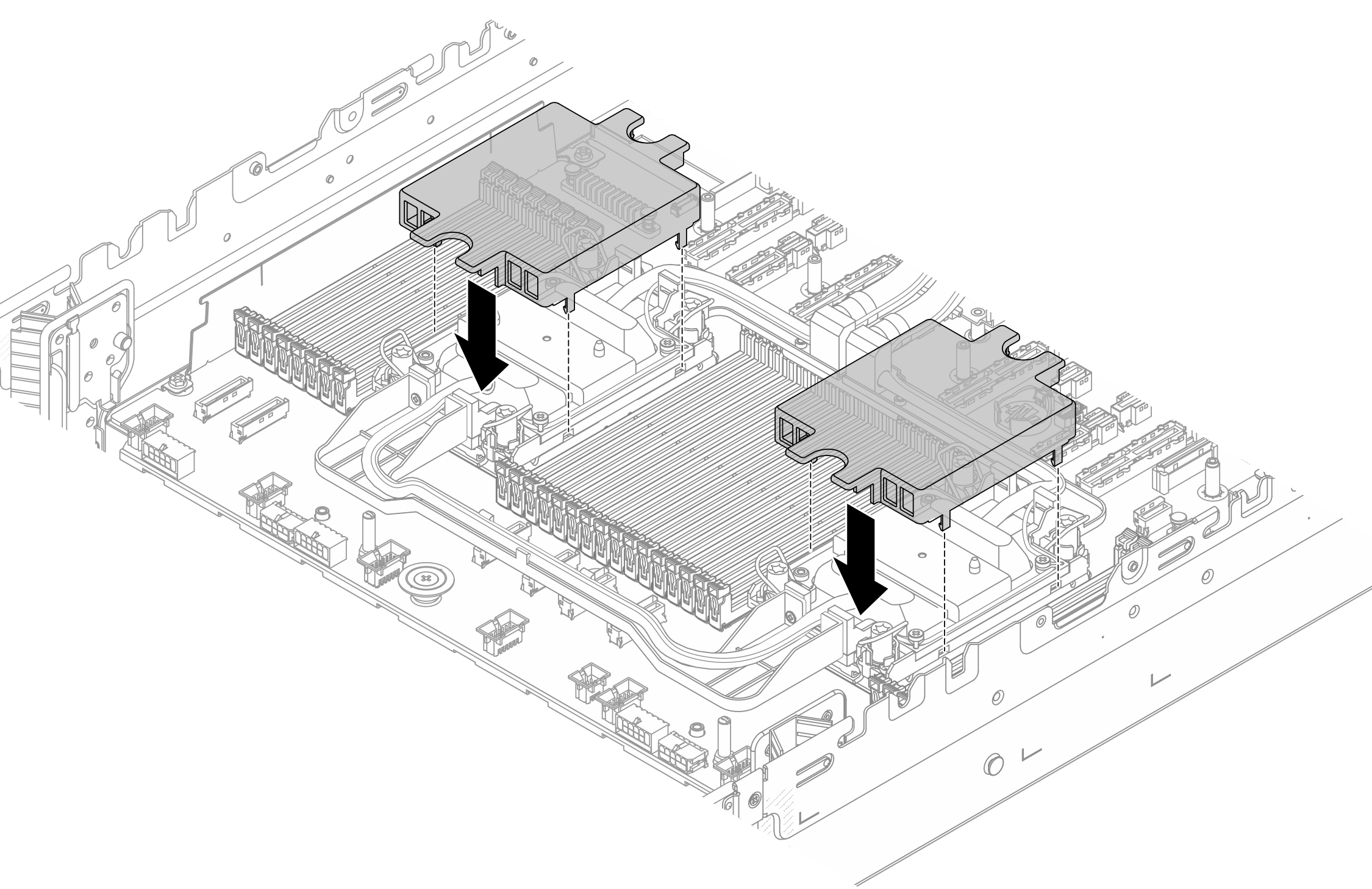

    รูปที่ 6. การติดตั้งฝาครอบแผ่นระบายความร้อน

  6. วางสายและ โมดูลเซนเซอร์ตรวจจับการรั่วไหล บนตัวยึดสาย

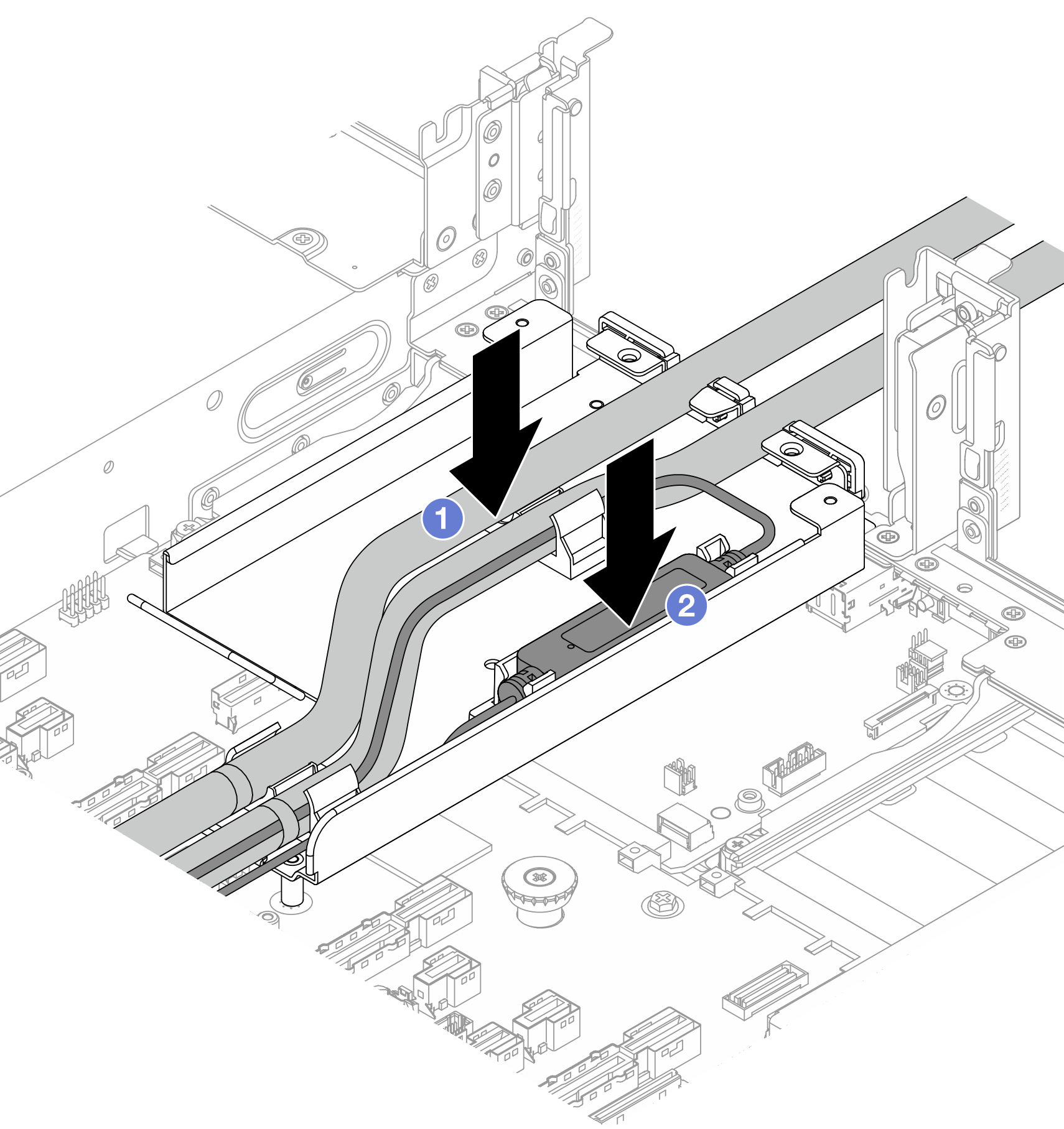

    รูปที่ 7. การวางสายและ โมดูลเซนเซอร์ตรวจจับการรั่วไหล

    1. วางสายบนตัวยึดสาย
    2. วาง โมดูลเซนเซอร์ตรวจจับการรั่วไหล บนตัวยึดสาย

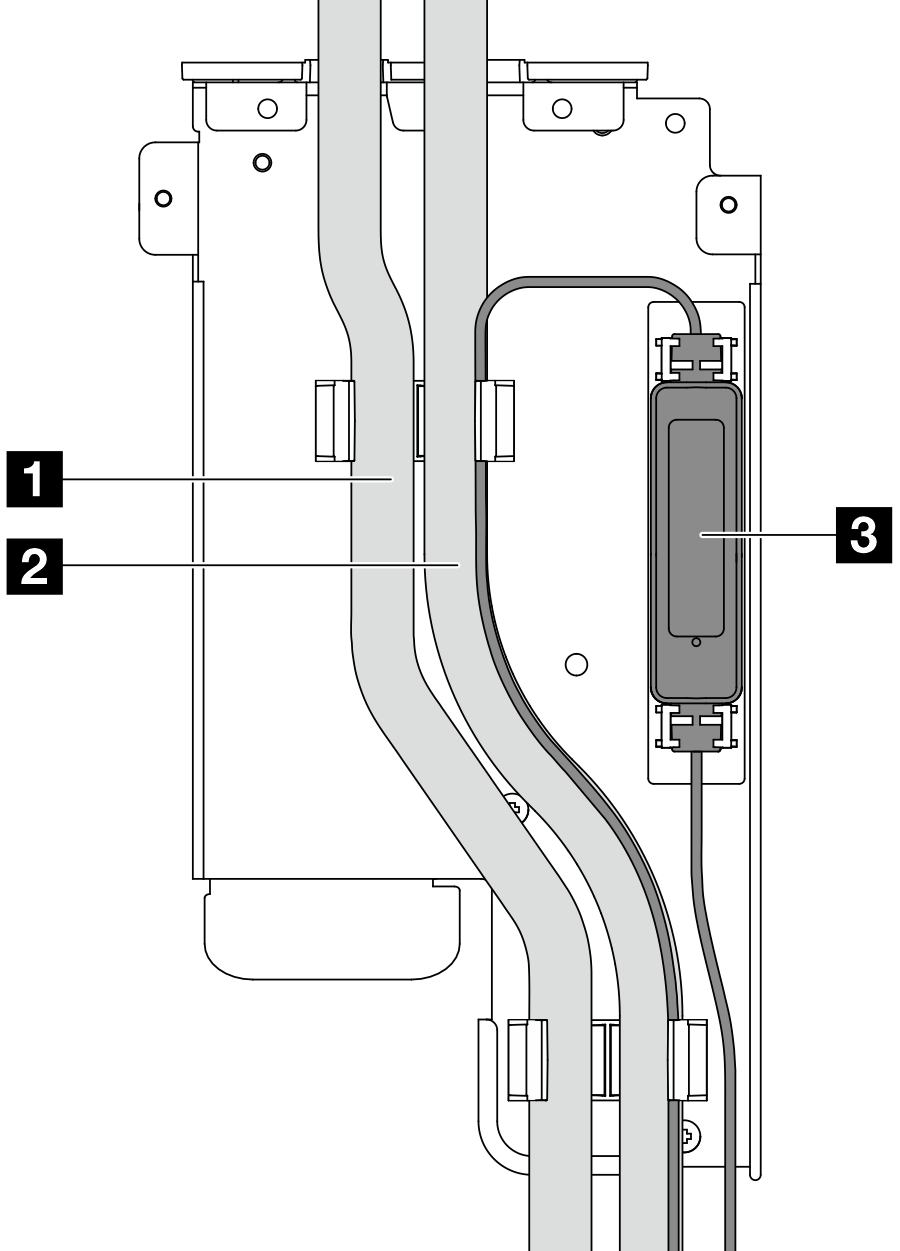

    รูปที่ 8. รายละเอียดการติดตั้ง

    • 1 สายทางออก
    • 2 สายทางเข้า
    • 3 โมดูลเซนเซอร์ตรวจจับการรั่วไหล
    หมายเหตุ

    สำหรับสถานะการทำงานของ โมดูลเซนเซอร์ตรวจจับการรั่วไหล โปรดดู ไฟ LED บนโมดูลเซนเซอร์ตรวจจับการรั่วไหล

  7. ติดตั้งโครงยึด 1FH หรือตัวครอบตัวยก 3FH
    • โครงยึด 1FH

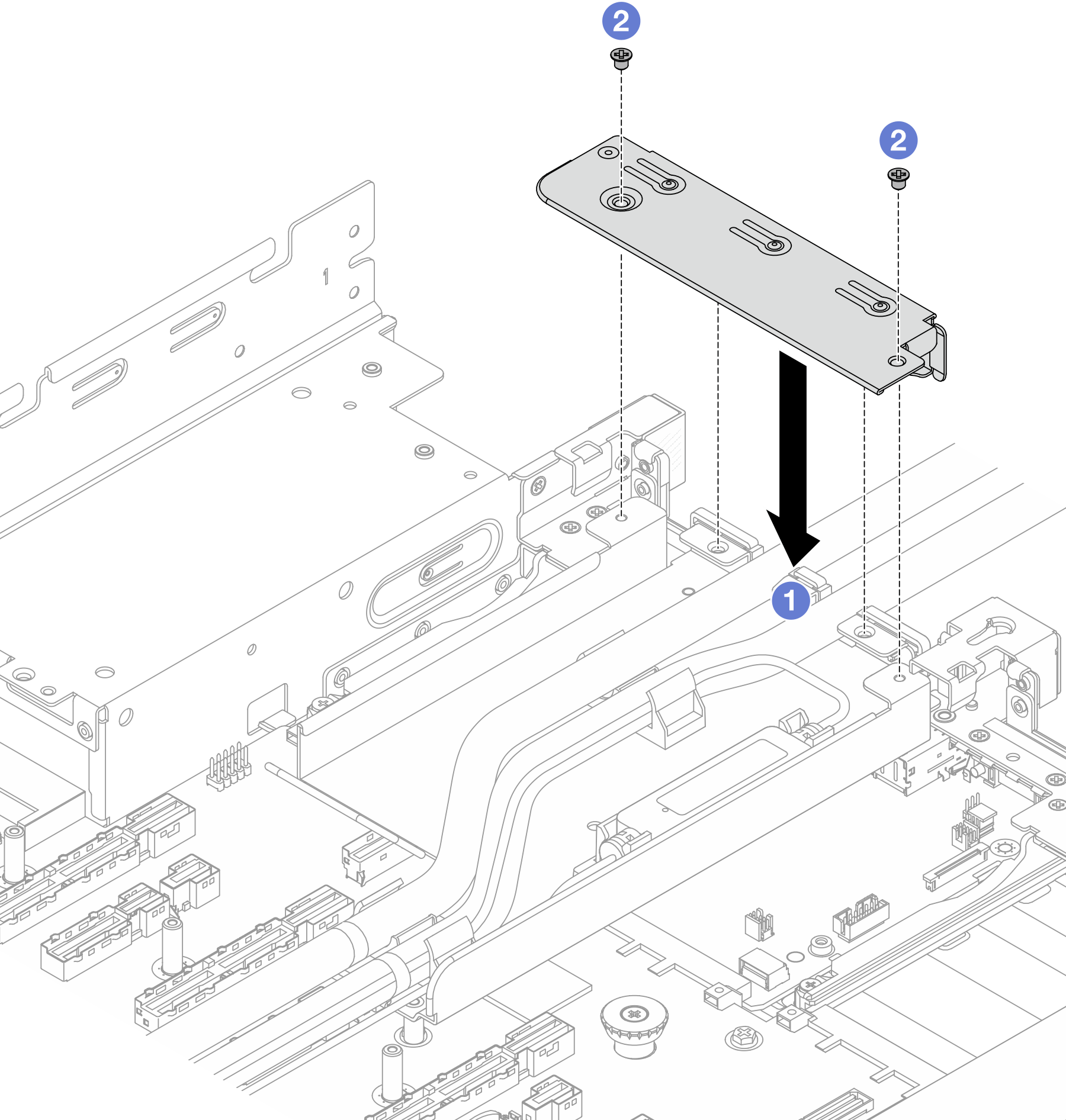

      รูปที่ 9. การติดตั้งโครงยึด 1FH

      1. วางโครงยึดลงบนตัวยึดสาย

      2. ขันสกรูเพื่อยึดโครงยึดให้เข้าที่

    • ตัวครอบตัวยก 3FH

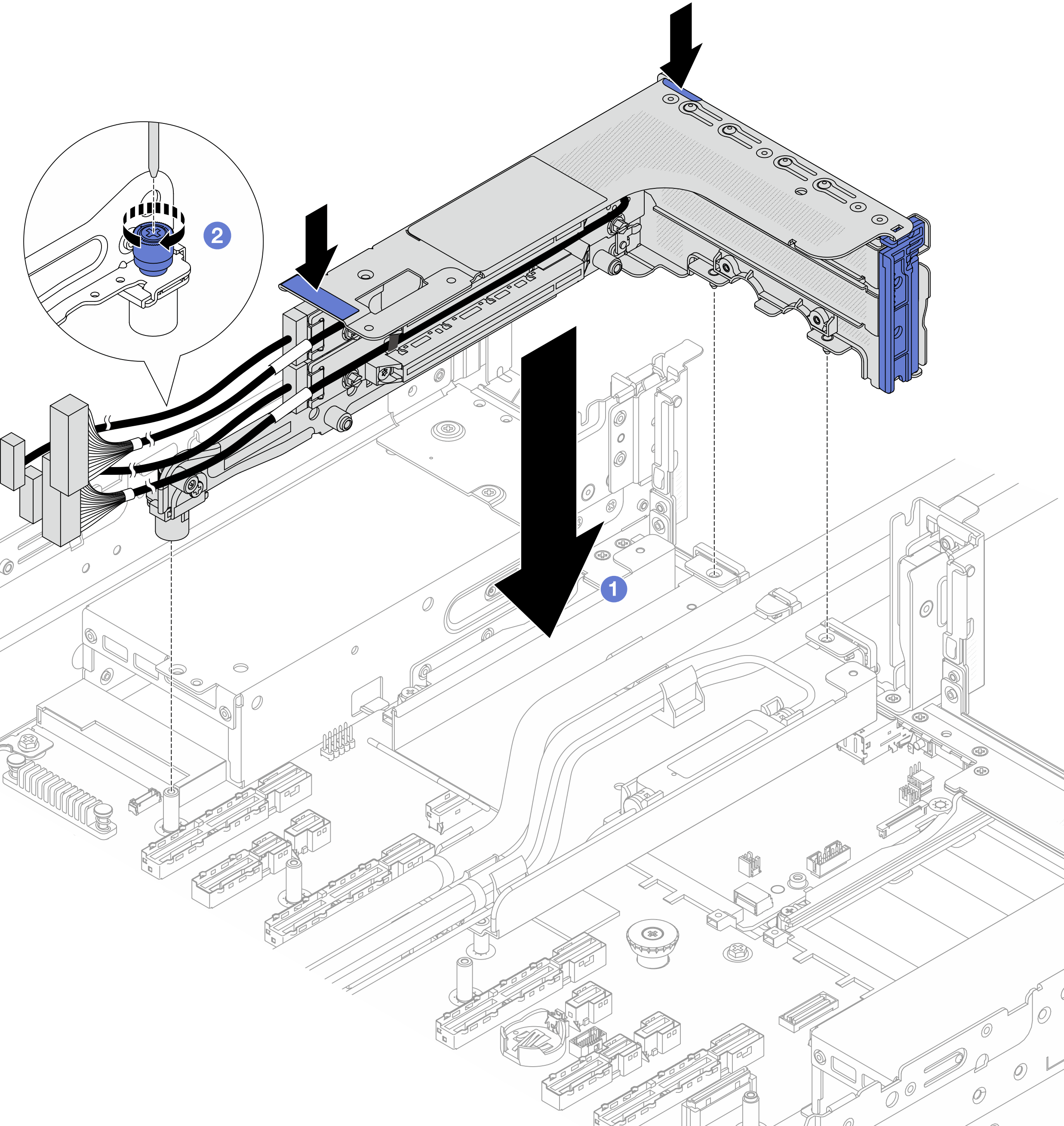

      รูปที่ 10. การติดตั้งตัวครอบตัวยก 3FH

    1. วางตัวครอบตัวยกลงในตัวเครื่อง
    2. ขันสกรูให้แน่นเพื่อยึดตัวครอบตัวยก
  8. เชื่อมต่อสาย โมดูลเซนเซอร์ตรวจจับการรั่วไหล เข้ากับขั้วต่อบนส่วนประกอบแผงระบบ ดู การเดินสายภายใน
  9. ติดตั้งส่วนประกอบตัวครอบไดรฟ์ด้านหลัง หากจำเป็น ดูการเปลี่ยนตัวครอบไดรฟ์ด้านหลัง
  10. ติดตั้งแผ่นกั้นลมหรือตัวครอบไดรฟ์กลาง ดู ติดตั้งแผ่นกั้นลม หรือ ติดตั้งแบ็คเพลนไดรฟ์กลางและตัวครอบไดรฟ์
  11. ติดตั้งฝาครอบด้านบน ดูติดตั้งฝาครอบด้านบน
  12. ติดตั้งเซิร์ฟเวอร์ลงในแร็ค ดูการเปลี่ยนเซิร์ฟเวอร์
  13. ติดตั้งปลั๊ก Quick Connect เข้ากับท่อ ดู ติดตั้งท่อ (ระบบในแร็ค) หรือ ติดตั้งท่อ (ระบบในแถว)

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
