Installation du Lenovo Processor Neptune Core Module

Suivez les instructions de cette section pour installer le Processor Neptune Core Module.

Important
  • Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.

  • Contactez l’équipe Lenovo Professional Services si vous avez besoin d’aide en vue de la première installation de composants.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

ATTENTION
Lors du retrait d’un nouveau Processor Neptune Core Module de la boîte d’expédition, sortez l’assemblage de plaque froide avec le support de transport fixé afin d’empêcher la pâte thermoconductrice de l’assemblage de plaque froide d’être endommagée.
Liste des types de tournevis dynamométriquesType de vis
Tournevis T30 TorxVis Torx T30

Procédure

  1. Installez le support de tuyaux sur le châssis.
    Figure 1. Installation du support de tuyaux

    1. Retirez les vis du bloc carte mère, si nécessaire.
    2. Alignez les trous de vis du support de tuyaux sur les trous de vis du bloc carte mère, puis les broches de guidage du support sur les trous de la paroi arrière.
    3. Installez les vis pour fixer le support de tuyaux au bloc carte mère.
  2. Installez le processeur sur le Processor Neptune Core Module. Pour plus d'informations, voir Installation d’un processeur et d’un dissipateur thermique.

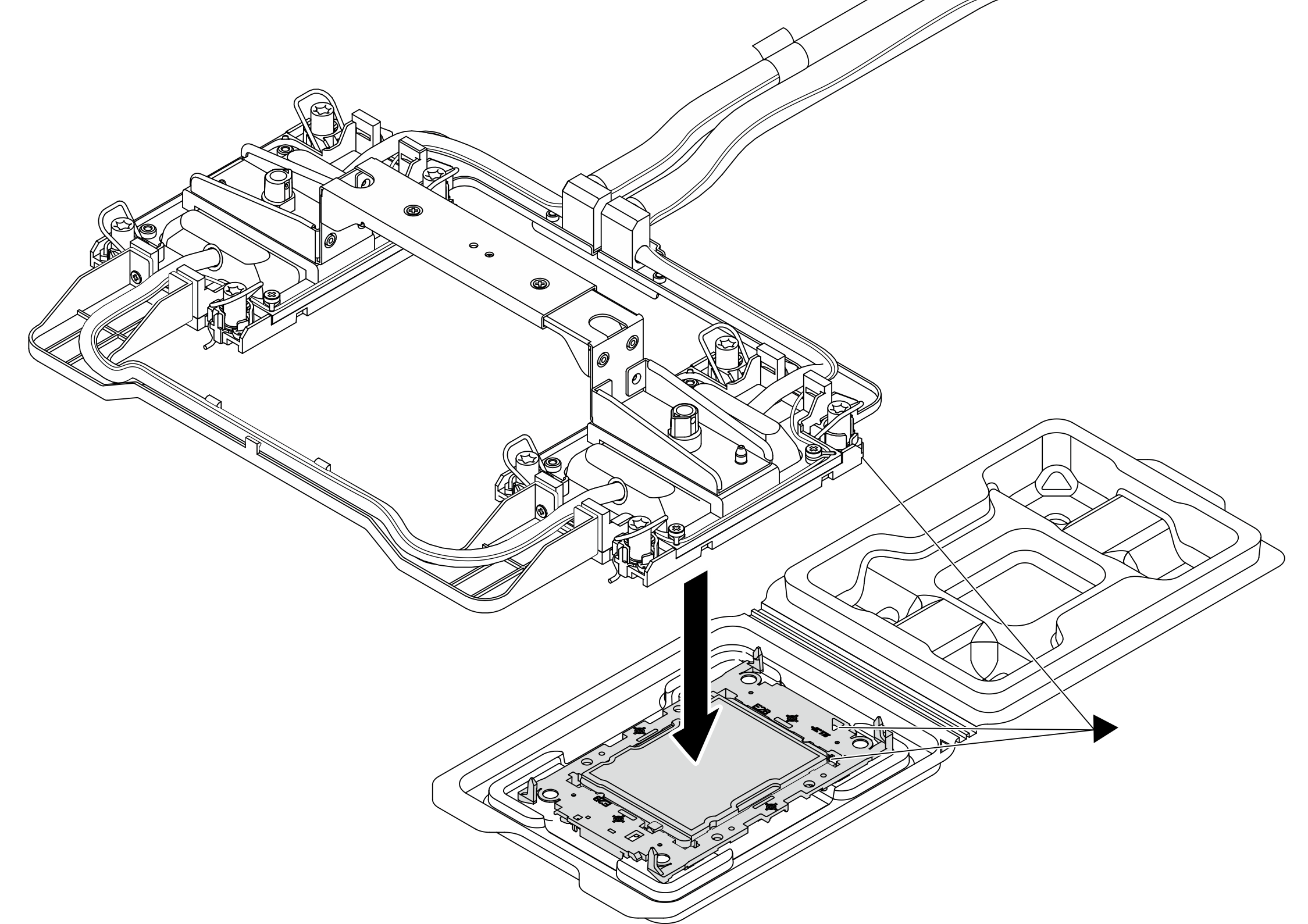

    Figure 2. Installation du processeur

    1. Alignez la marque triangulaire sur l’étiquette de la assemblage de plaque froide avec celle qui se trouve sur le support du processeur et sur le processeur.
    2. Installez le Processor Neptune Core Module sur le support du processeur.
    3. Appuyez sur le support jusqu’à ce que les pattes de chacun des quatre côtés s’enclenchent.
    Remarque
    Si seul un processeur est installé sur le serveur, généralement le processeur 1, il est nécessaire d’installer un cache dans le connecteur vide du processeur 2 avant de poursuivre l’installation.

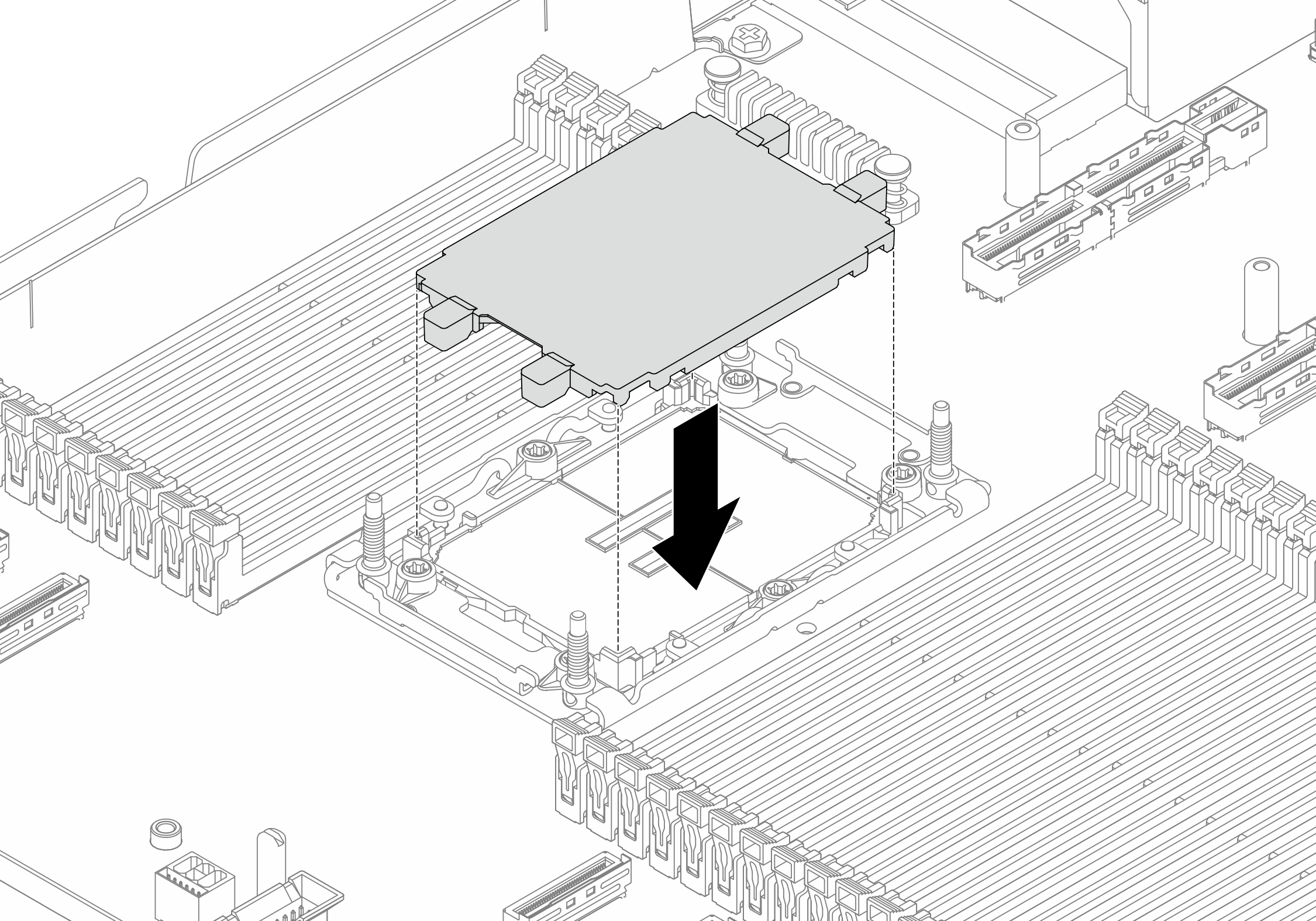

    Figure 3. Installation du cache du connecteur de processeur

  3. Installez le Processor Neptune Core Module sur le bloc carte mère.

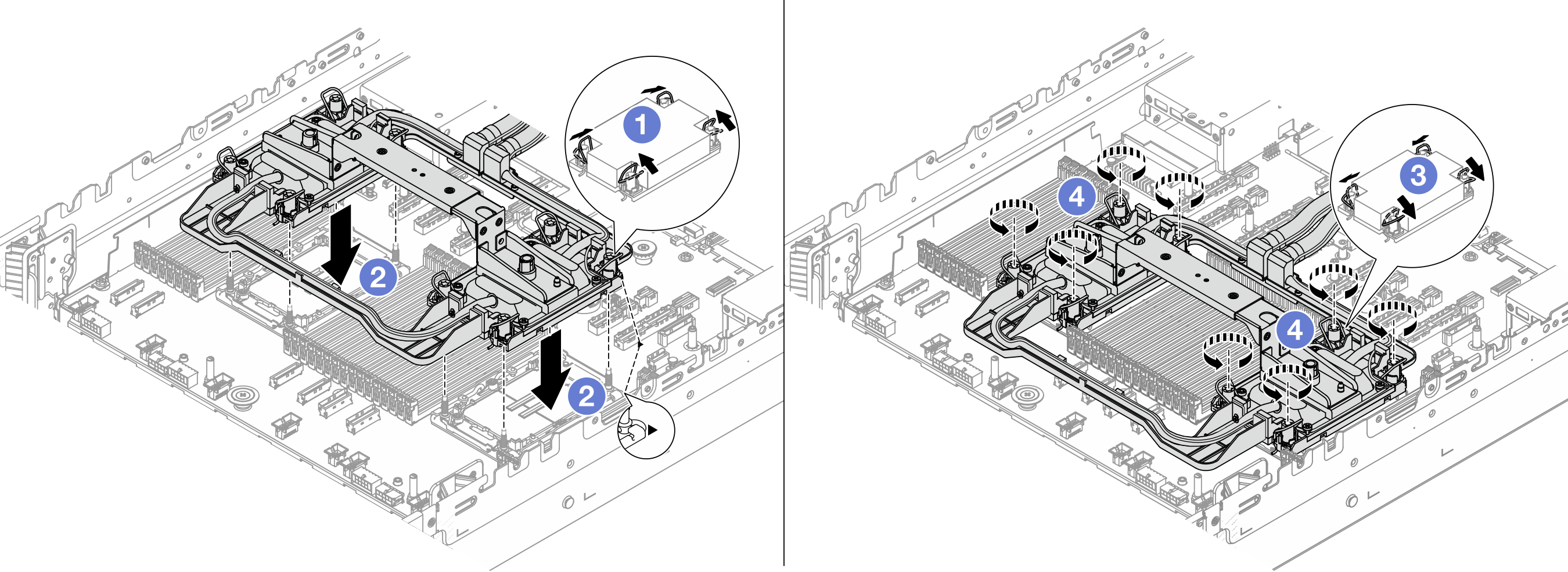

    Figure 4. Installation du Processor Neptune Core Module

    1. Faites pivoter le crochet du câble anti-inclinaison vers l’intérieur.

    2. Alignez la marque triangulaire et les quatre douilles T30 Torx de l’assemblage de plaque froide sur la marque triangulaire et les tiges filetées du connecteur de processeur. Ensuite, insérez l’assemblage de plaque froide dans le connecteur de processeur.

    3. Faites pivoter les crochets du câble anti-inclinaison vers l’extérieur jusqu’à ce qu’ils s’enclenchent avec les crochets du connecteur.

    4. Serrez au maximum les douilles Torx T30, dans la séquence d’installation indiquée, sur l’assemblage de plaque froide. Serrez les vis au maximum, puis assurez-vous visuellement de l’absence d’espace entre la vis épaulée située sous l’assemblage de plaque froide et le connecteur de processeur. (Pour référence, le couple requis pour serrer complètement les vis est de 0,9 à 1,3 newton-mètres, 8 à 12 pouces-livres.)

  4. Retirez la poignée du Processor Neptune Core Module.

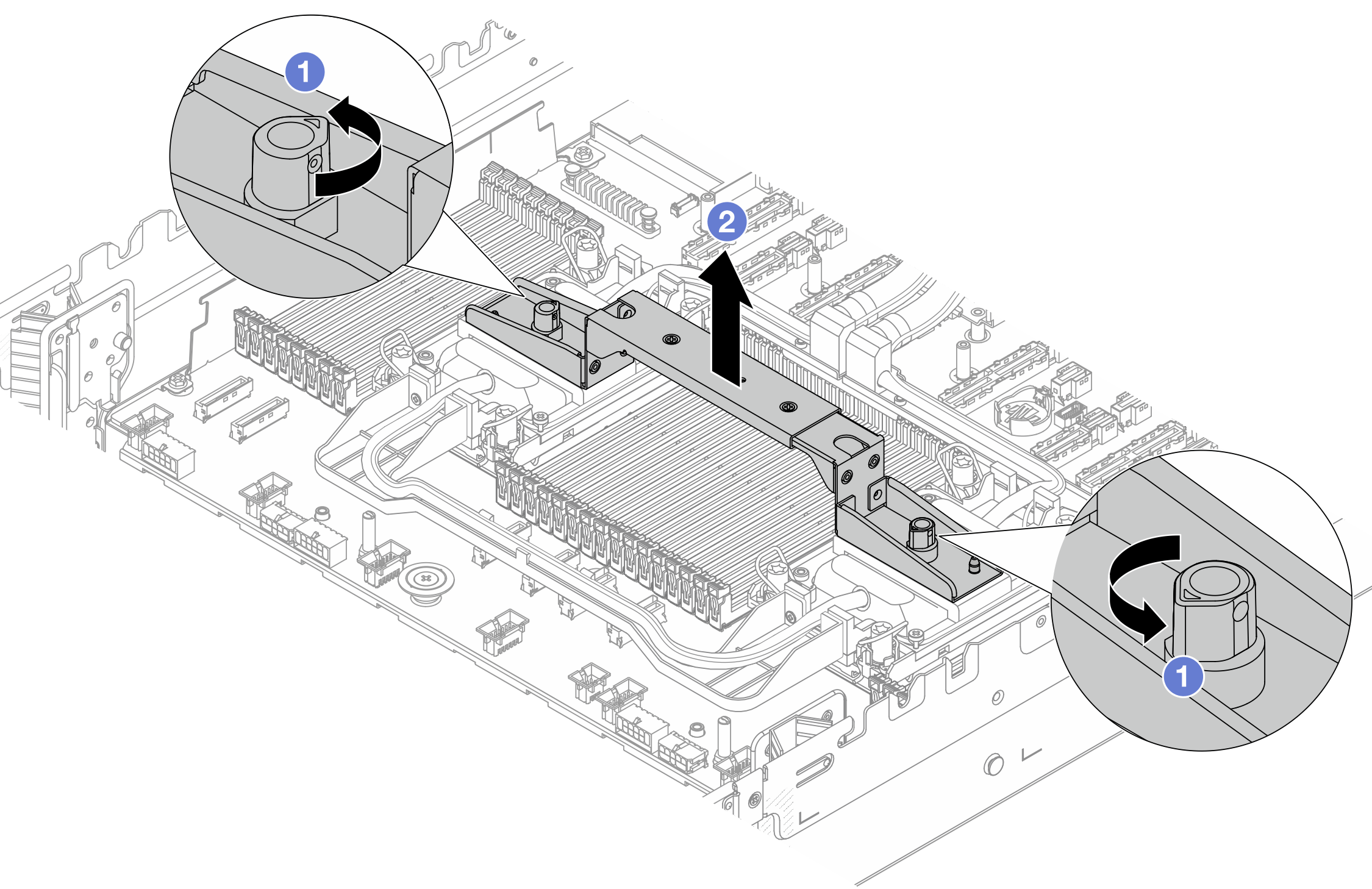

    Figure 5. Retrait de la poignée du module

    1. Faites pivoter les vis comme illustré ci-dessus pour déverrouiller la poignée.
    2. Séparez la poignée du module.
    Remarque
    Un nouveau Processor Neptune Core Module est livré avec une poignée.
    • Pour remplacer un ancien module par un nouveau, retirez la poignée du nouveau comme illustré ci-dessus.

    • Pour remplacer des processeurs sans changer de module, une poignée n’est pas nécessaire. Ignorez l’4 et continuez l’installation.

  5. Installez les couvercles de la plaque froide. Appuyez sur les couvercles comme illustré ci-dessous.

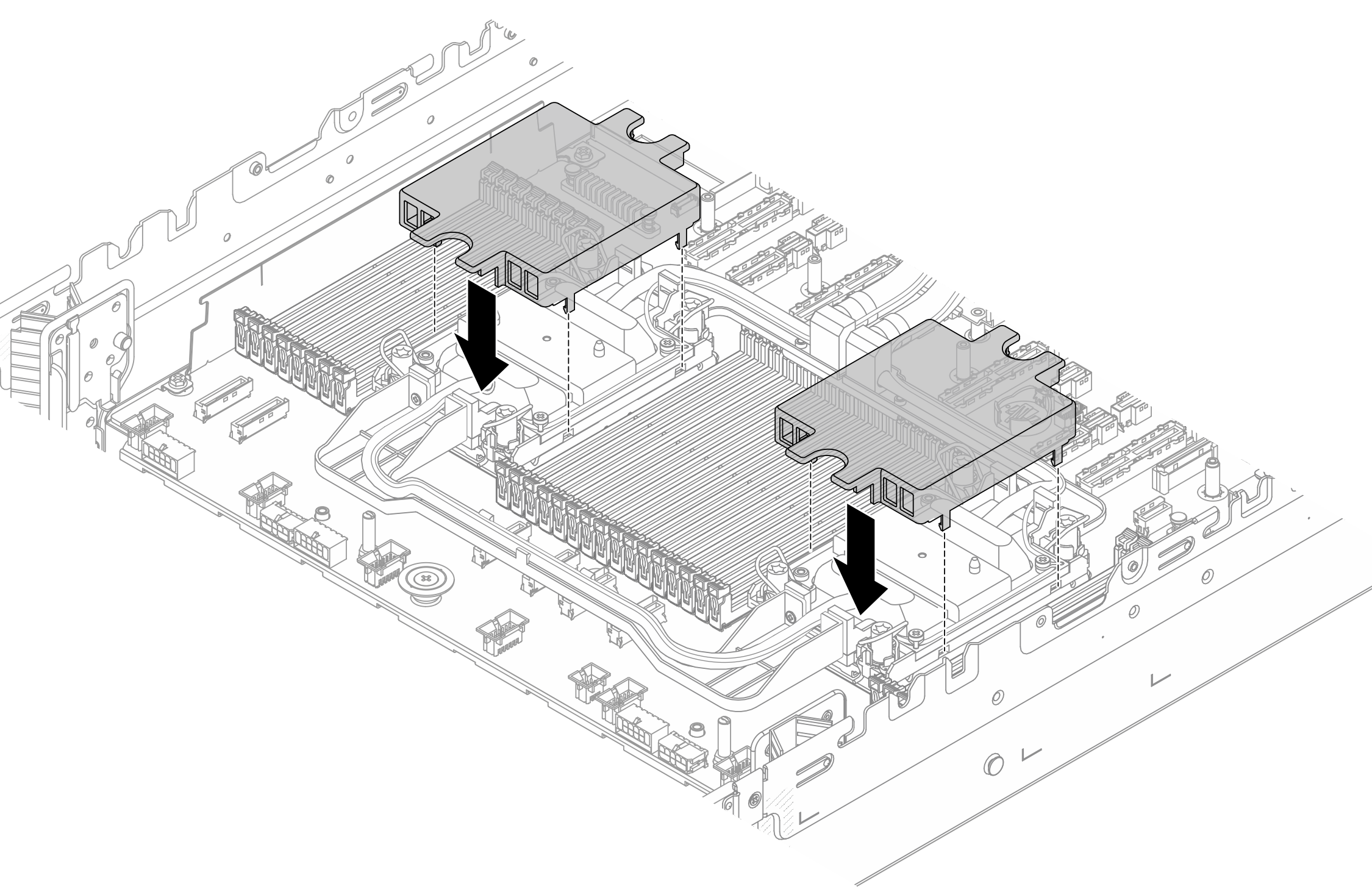

    Figure 6. Installation des couvercles de la plaque froide

  6. Placez les tuyaux et le module de capteur de détection de fuites sur le support de tuyaux.

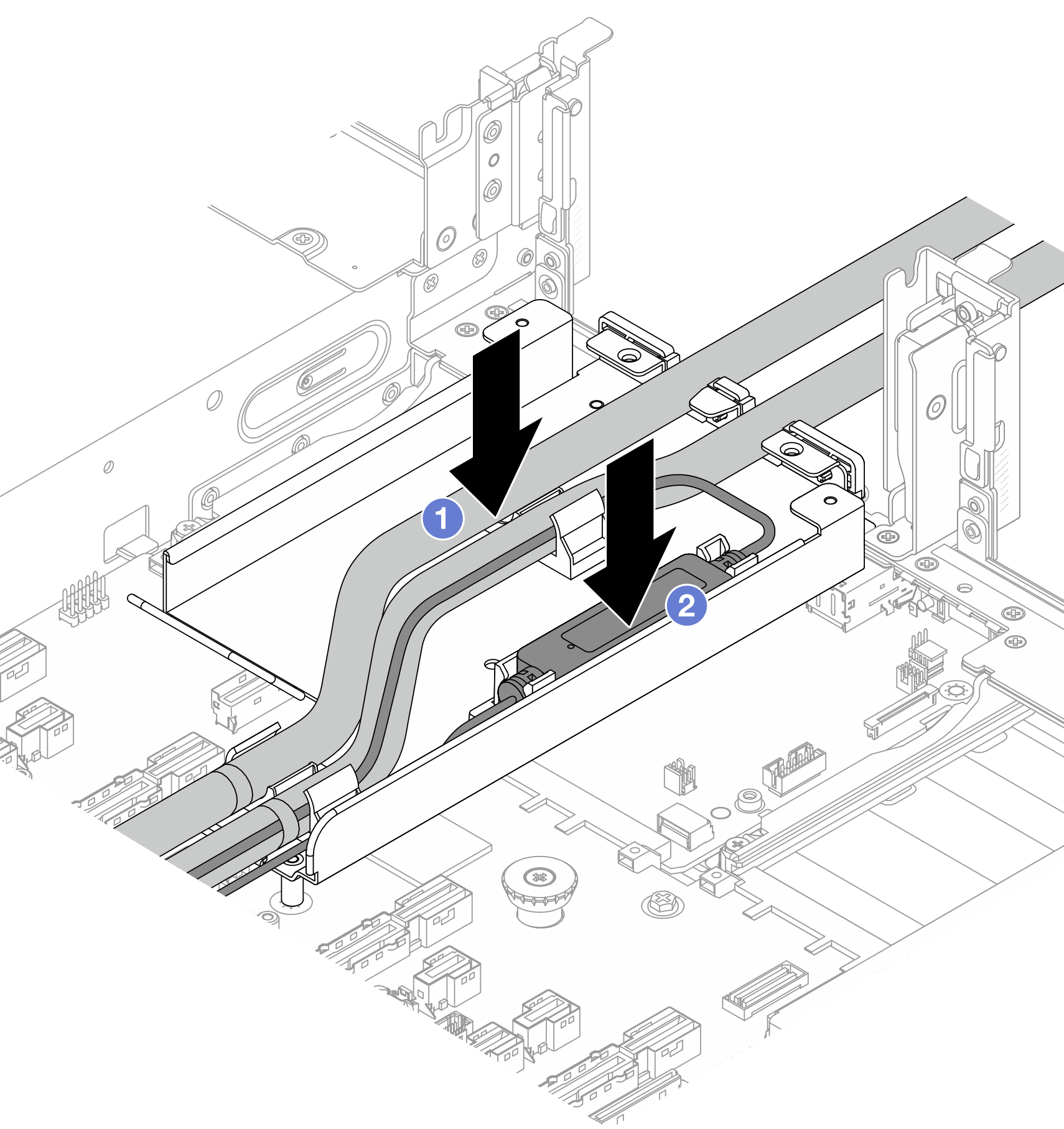

    Figure 7. Mise en place des tuyaux et du module de capteur de détection de fuites

    1. Placez les tuyaux sur le support de tuyaux.
    2. Placez le module de capteur de détection de fuites sur le support de tuyaux.

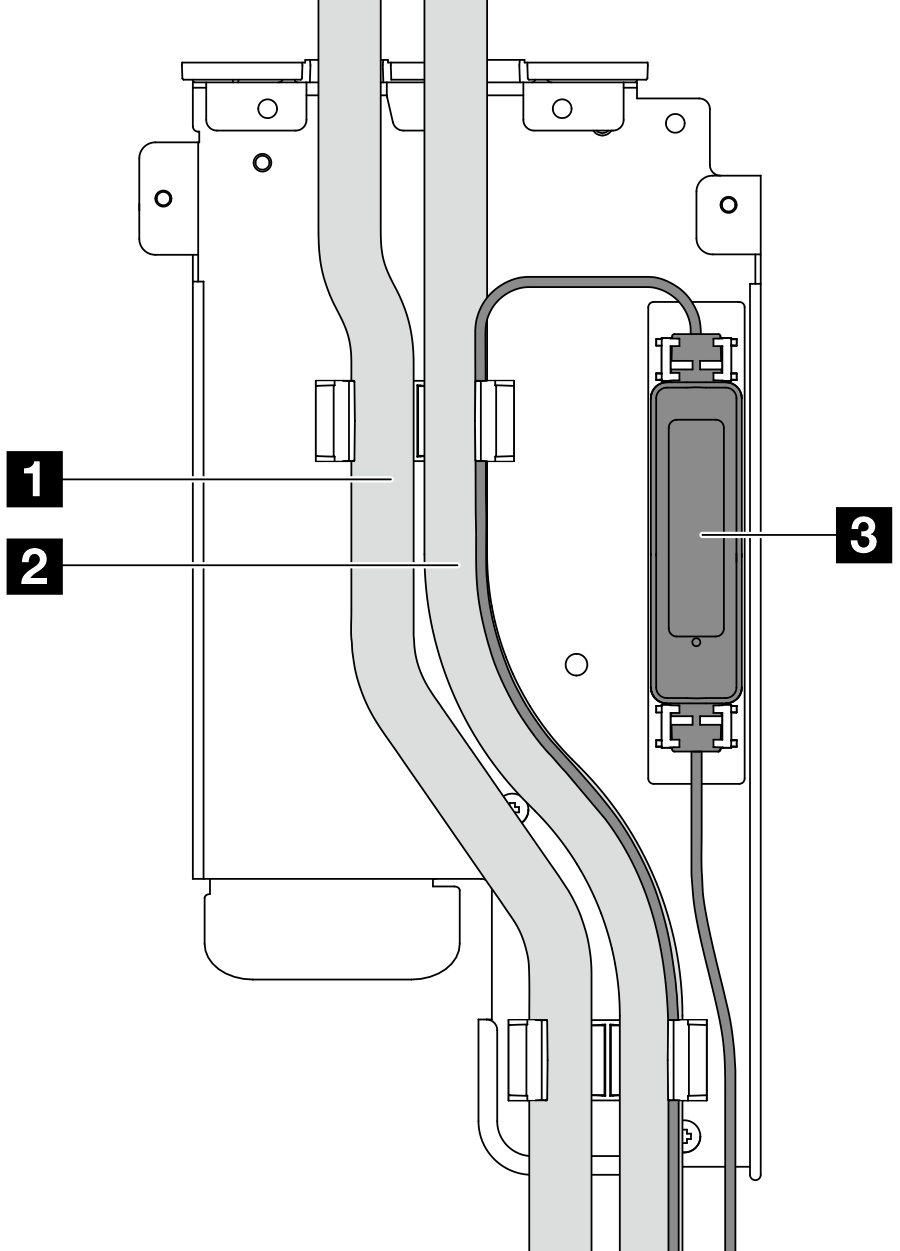

    Figure 8. Détails de l'installation

    • 1 Tuyau de sortie
    • 2 Tuyau d’entrée
    • 3 Module de capteur de détection de fuites
    Remarque

    Pour connaître l’état de fonctionnement du module de capteur de détection de fuites, voir Voyant du module de capteur de détection de fuite.

  7. Installez le support 1FH ou le boîtier de carte mezzanine 3FH.
    • Support 1FH

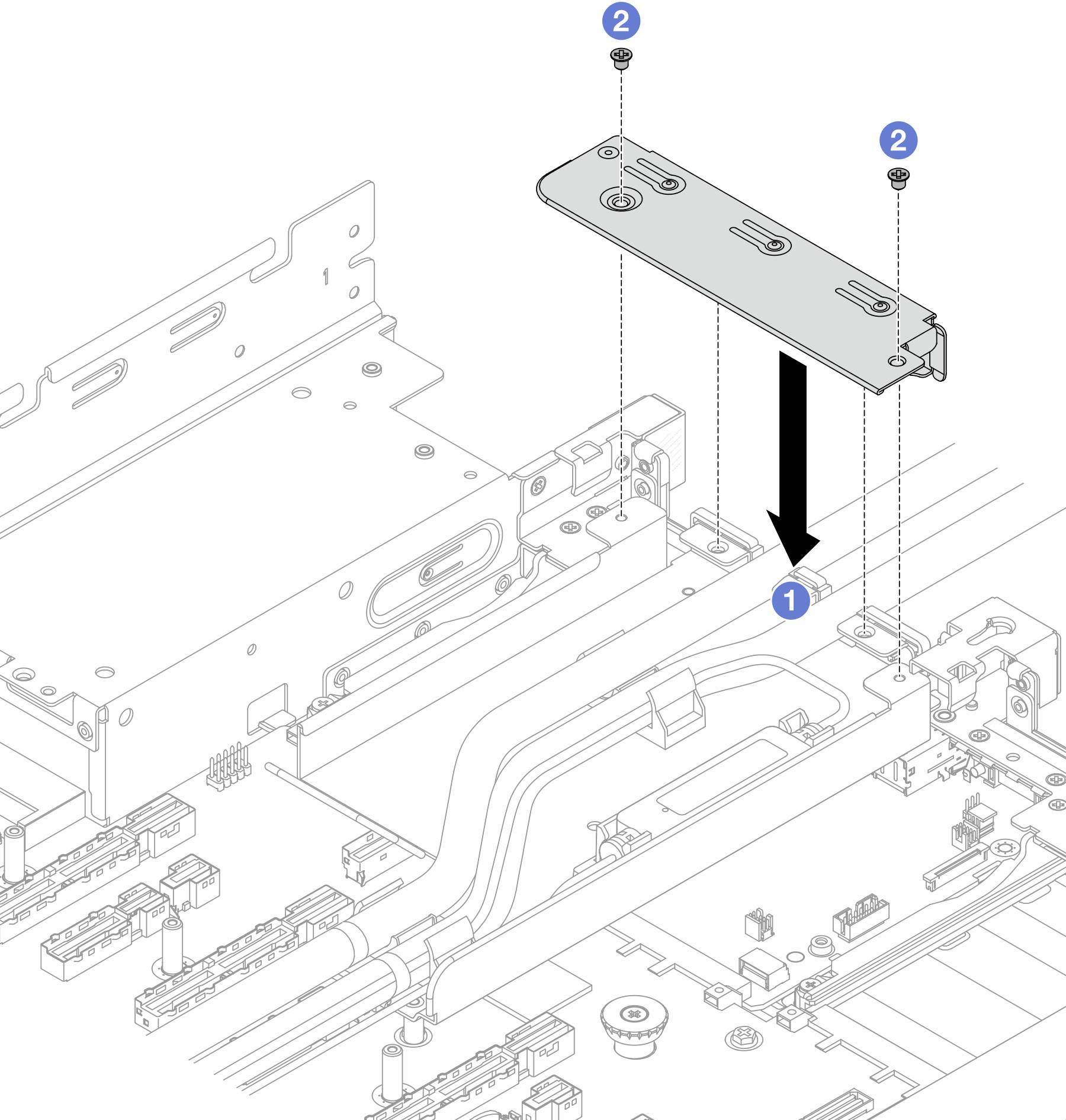

      Figure 9. Installation du support 1FH

      1. Abaissez le support sur le support de tuyaux.

      2. Installez les vis pour fixer le support.

    • Boîtier de la carte mezzanine 3FH

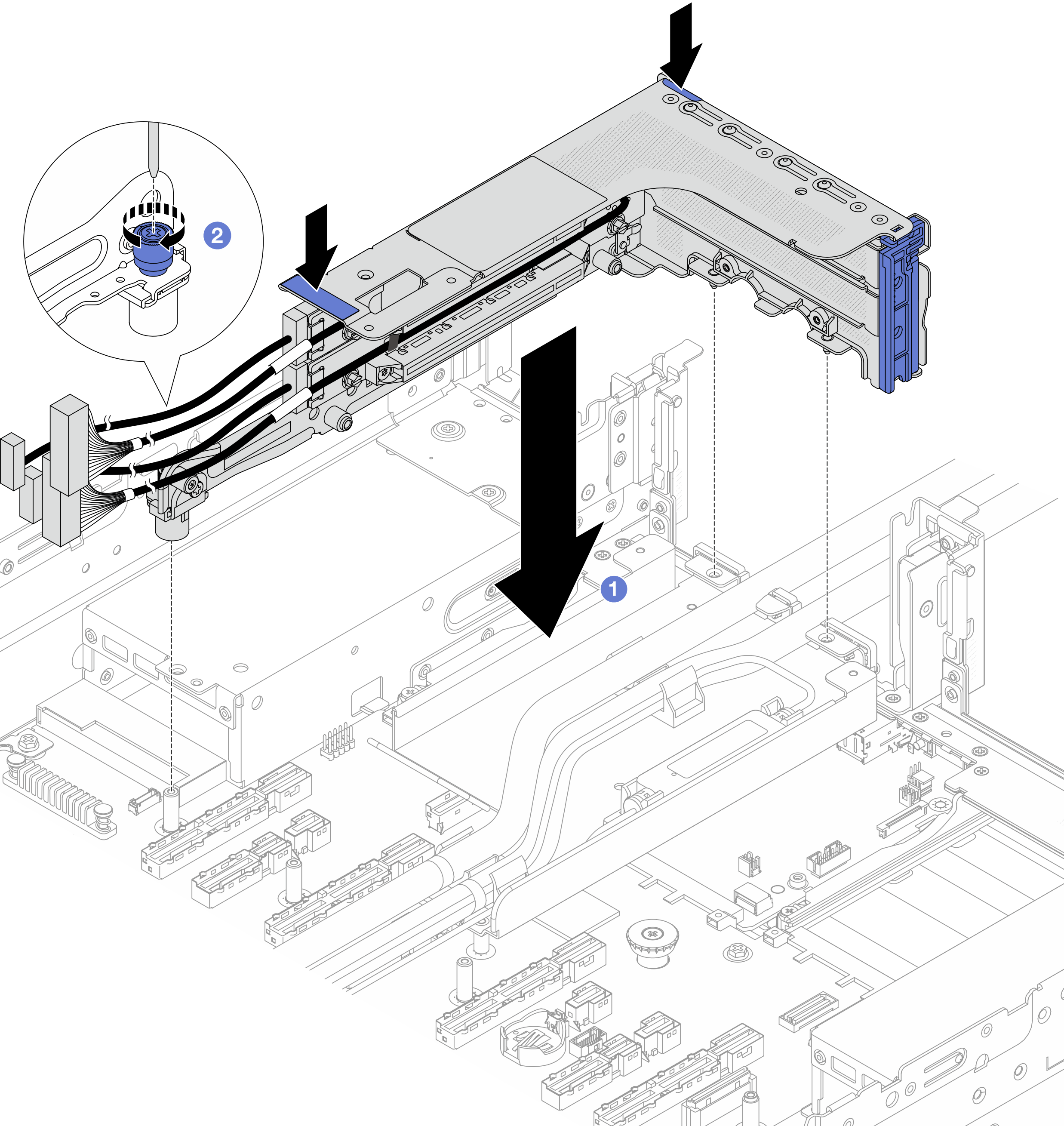

      Figure 10. Installation du boîtier de la carte mezzanine 3FH

    1. Abaissez le boîtier de carte mezzanine dans le châssis.
    2. Serrez la vis pour bien fixer le boîtier de carte mezzanine.
  8. Branchez le câble du module de capteur de détection de fuites sur le connecteur du bloc carte mère. Voir Cheminement interne des câbles.
  9. Installez le bloc boîtier d'unités de disque dur arrière, si nécessaire. Pour plus d'informations, voir Remplacement du boîtier d'unités de disque dur arrière.
  10. Installation de la grille d’aération ou du boîtier d’unités de disque dur central. Voir Installation de la grille d’aération ou Installation du fond de panier d'unité central du boîtier d'unités de disque dur.
  11. Installez le capot supérieur. Pour plus d'informations, voir Installation du carter supérieur.
  12. Installez le serveur dans l'armoire. Pour plus d'informations, voir Remplacement du serveur.
  13. Installez les fiches de connexion rapide sur les collecteurs. Voir Installation du collecteur (système dans une armoire) ou Installation du collecteur (système en rangée).

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
