Installazione di Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per installare l'Processor Neptune Core Module.

Importante
  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza
Quando si rimuove un nuovo modulo Processor Neptune Core Module dalla confezione, sollevare l'assieme piastra a freddo con la confezione di spedizione collegata per evitare che il lubrificante termico dell'assieme piastra a freddo venga danneggiato.
Elenco dei tipi di cacciavite dinamometricoTipo di vite
Cacciavite a testa Torx T30Vite Torx T30

Procedura

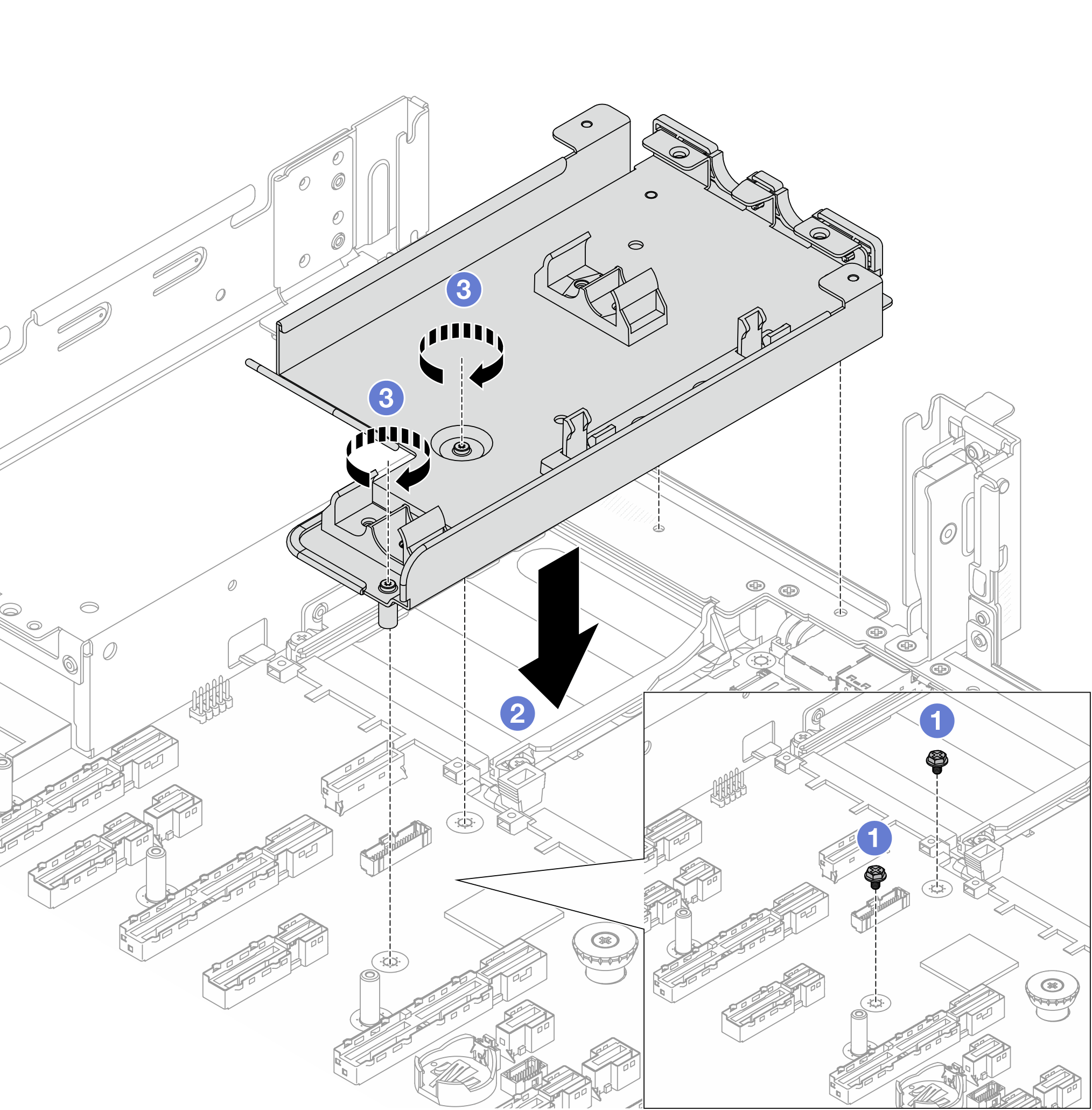

  1. Installare il supporto del tubo sullo chassis.

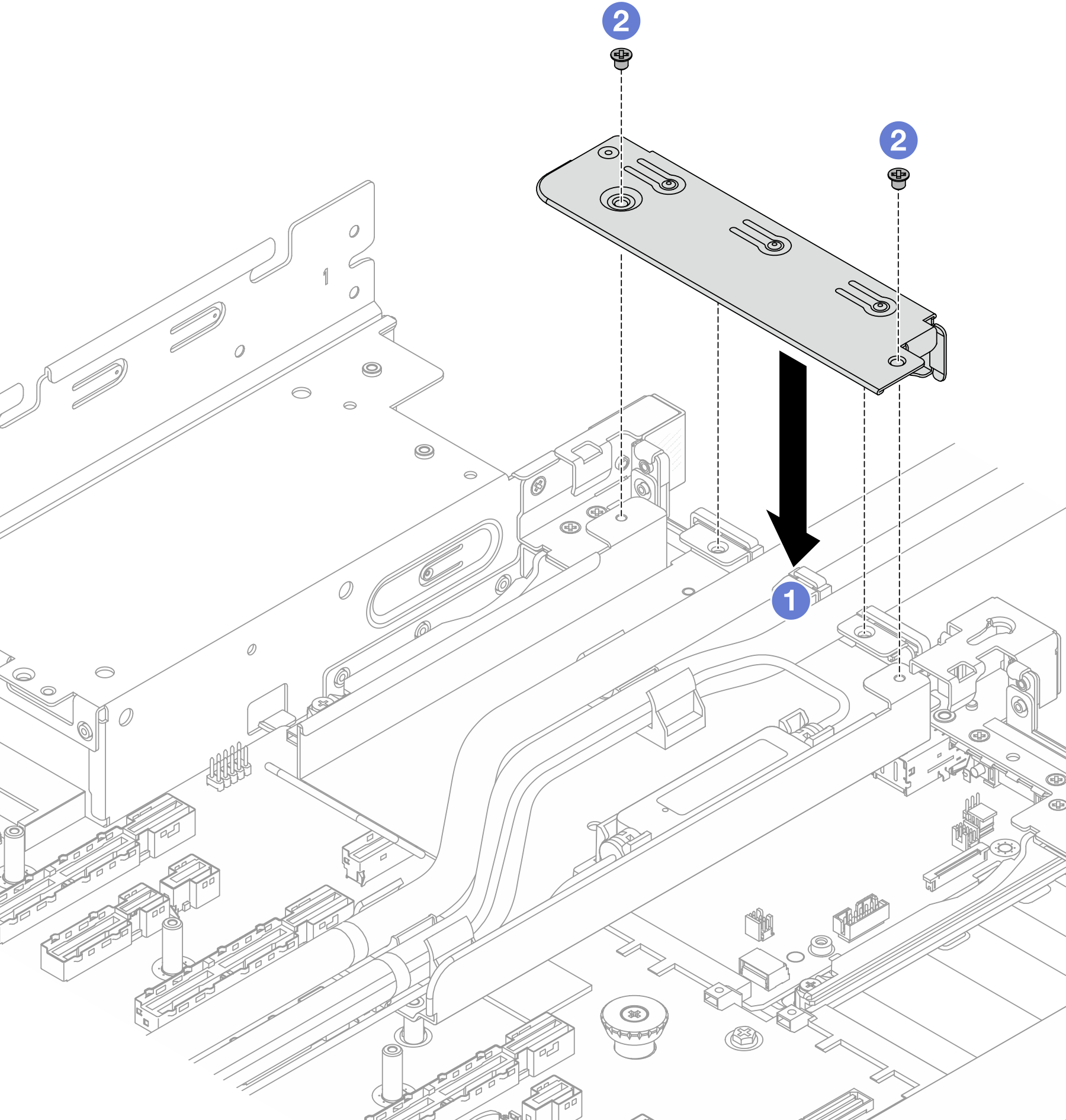

    Figura 1. Installazione del supporto del tubo

    1. Rimuovere le viti sull'assieme della scheda di sistema, se necessario.
    2. Allineare i fori per viti del supporto del tubo con i fori per viti dell'assieme della scheda di sistema e i piedini della guida del supporto con i fori della parete posteriore.
    3. Installare le viti per fissare il supporto del tubo all'assieme della scheda di sistema.
  2. Installare il processore nel modulo Processor Neptune Core Module. Per ulteriori informazioni, vedere Installazione di un processore e un dissipatore di calore.

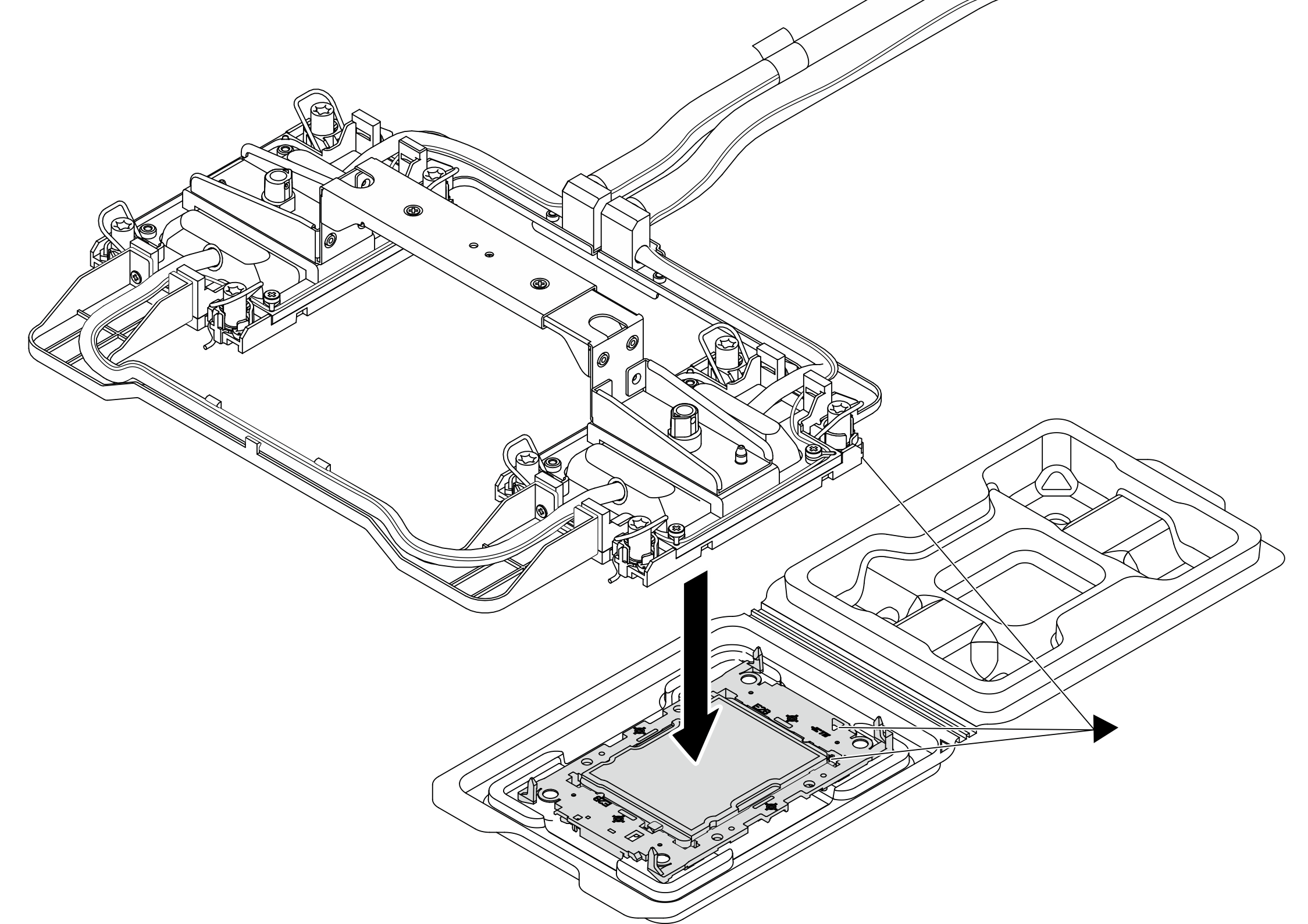

    Figura 2. Installazione del processore

    1. Allineare il contrassegno triangolare sull'etichetta dell'assieme piastra a freddo al contrassegno triangolare sulla piastra del processore e sul processore.
    2. Installare il modulo Processor Neptune Core Module sulla piastra del processore.
    3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli.
    Nota

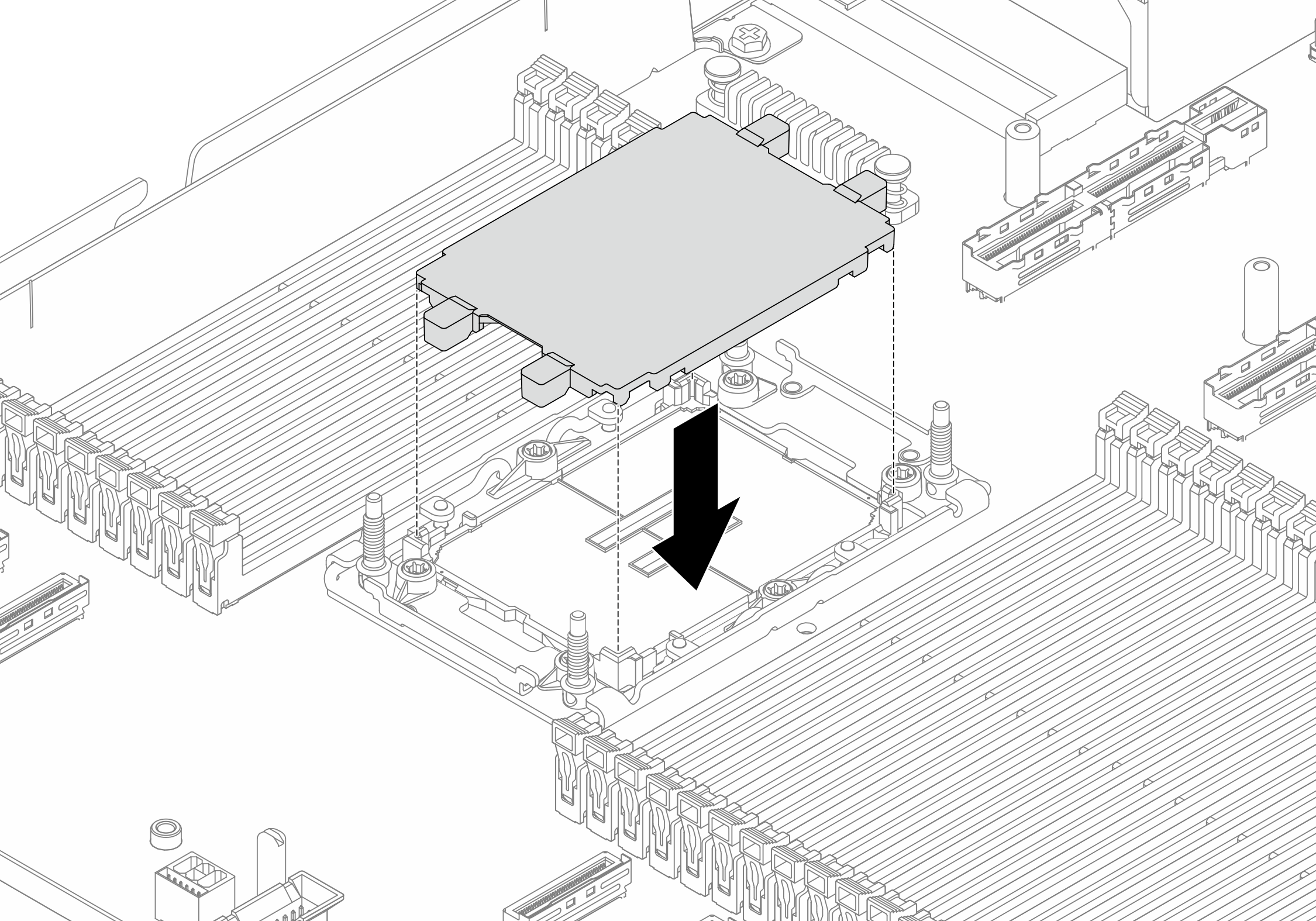

    Se nel server è installato un solo processore, in genere il processore 1, è necessario installare un coperchio sul socket vuoto del processore 2 prima di procedere con l'installazione.
    Figura 3. Installazione del coperchio del socket del processore

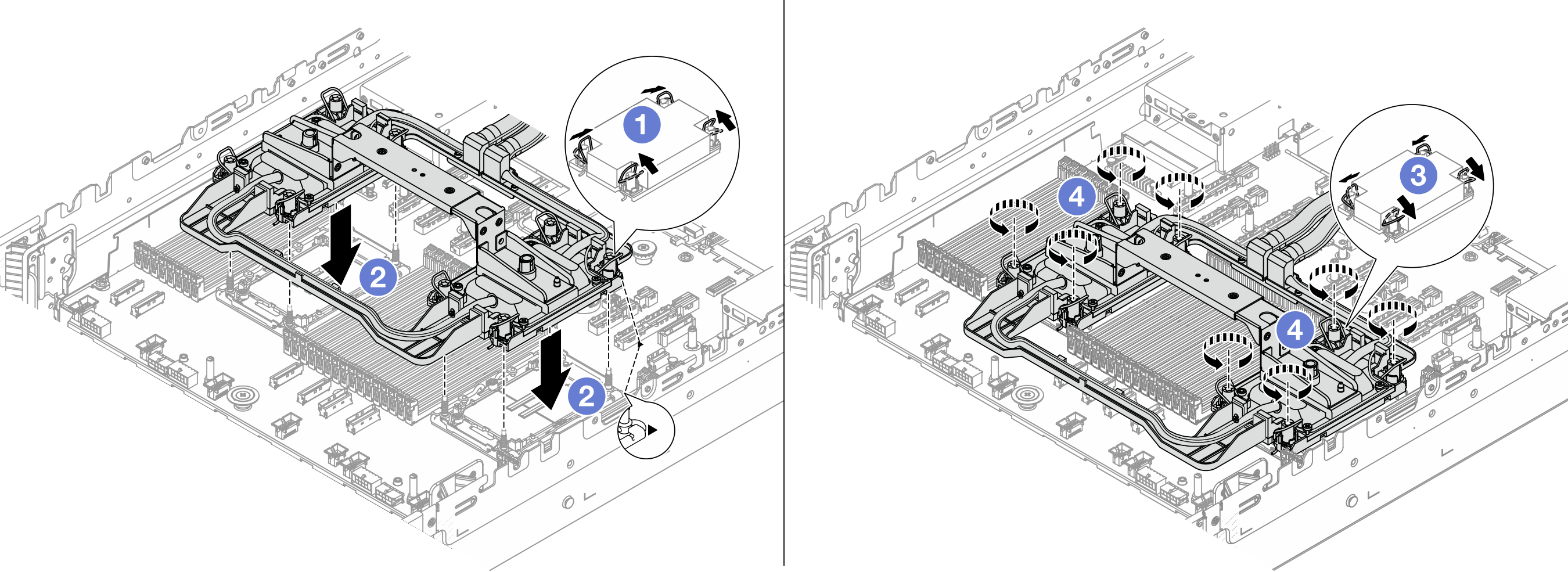

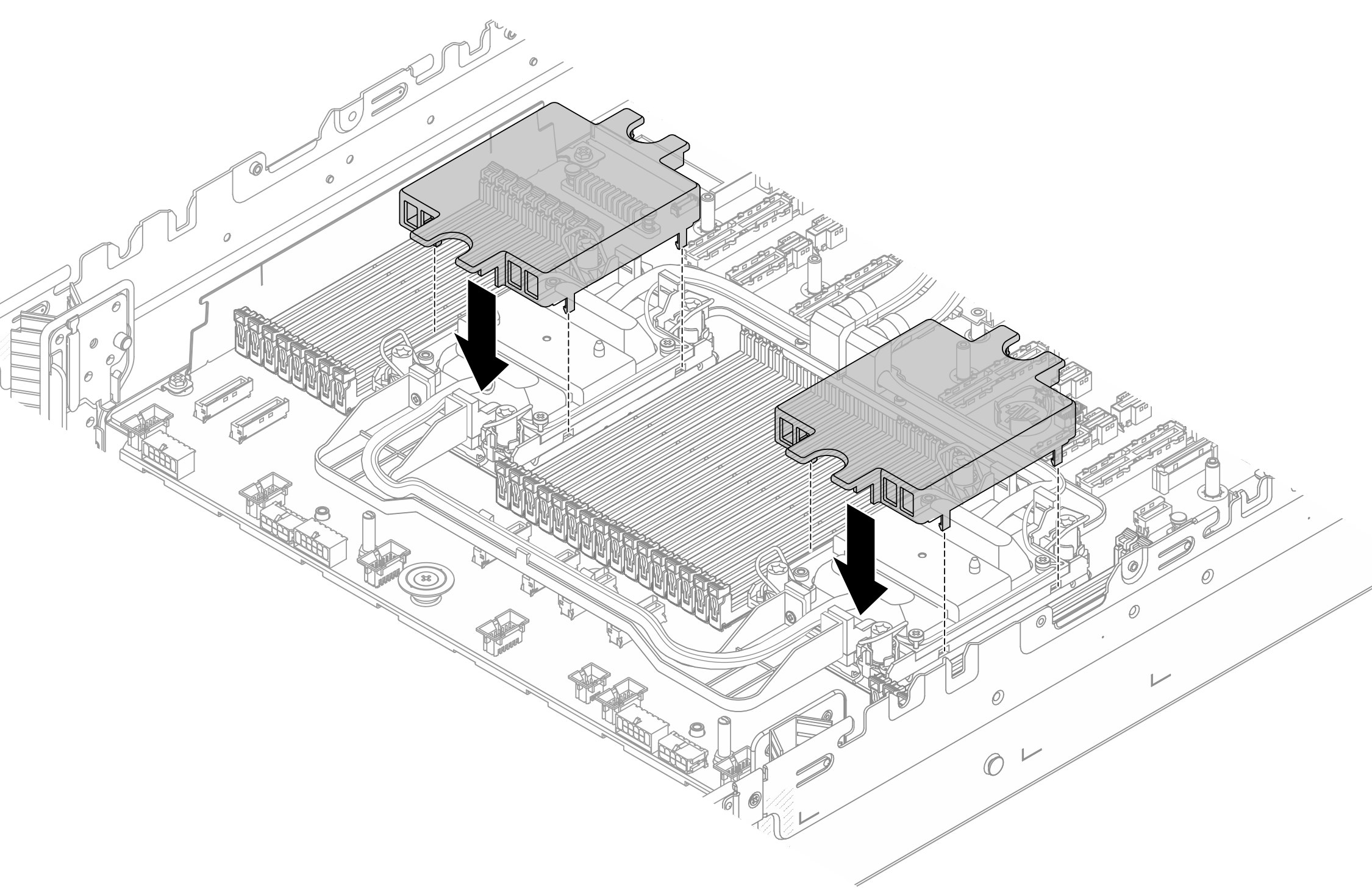

  3. Installare il modulo Processor Neptune Core Module sull'assieme della scheda di sistema.
    Figura 4. Installazione del Processor Neptune Core Module

    1. Ruotare i fermi del cavo verso l'interno.

    2. Allineare il contrassegno triangolare e i quattro dadi Torx T30 sull'assieme piastra a freddo con il contrassegno triangolare e i pioli filettati del socket del processore, inserire quindi l'assieme piastra a freddo nel socket del processore.

    3. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.

    4. Stringere completamente i dadi Torx T30 nella sequenza di installazione mostrata sull'assieme piastra a freddo. Serrare completamente le viti, quindi controllare visivamente per verificare che non vi siano spazi tra la vite di spallamento sotto l'assieme piastra a freddo e il socket del processore. Come riferimento, tenere presente che la coppia richiesta per serrare correttamente le viti è 0,9-1,3 newton-metri, 8-12 pollici-libbre.

  4. Rimuovere la maniglia dal Processor Neptune Core Module.

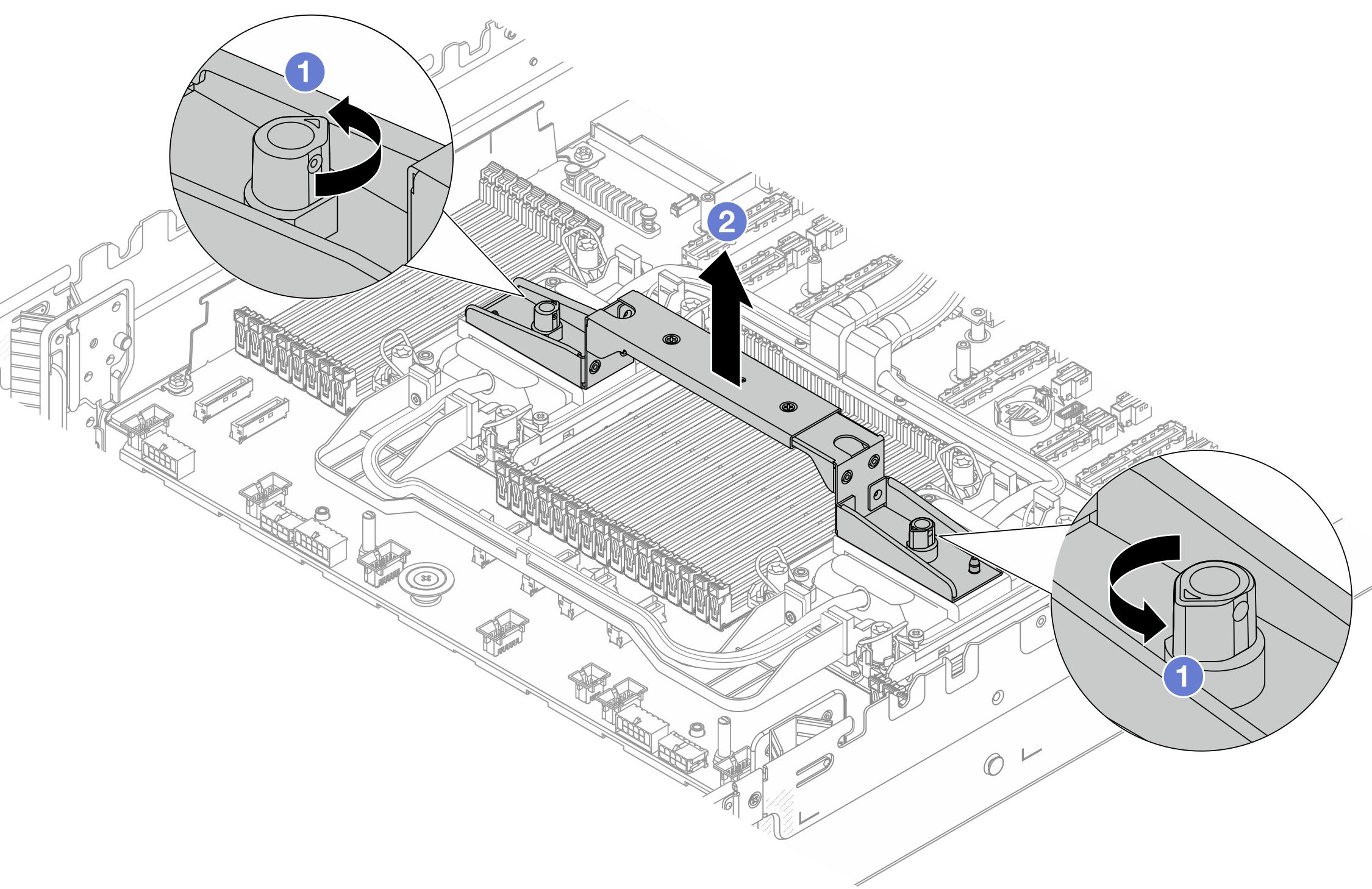

    Figura 5. Rimozione della maniglia del modulo

    1. Ruotare le viti come illustrato in precedenza per sbloccare la maniglia.
    2. Separare la maniglia dal modulo.
    Nota
    Un nuovo Processor Neptune Core Module è dotato di una maniglia.
    • Per sostituire un vecchio modulo con uno nuovo, rimuovere la maniglia del nuovo modulo come illustrato in precedenza.

    • Per sostituire i processori senza cambiare il modulo, non è necessaria una maniglia. Ignorare il 4 e procedere con l'installazione.

  5. Installare i coperchi della piastra a freddo. Premere i coperchi verso il basso come illustrato di seguito.
    Figura 6. Installazione dei coperchi della piastra a freddo

  6. Posizionare i tubi e il modulo del sensore di rilevamento delle perdite sul supporto del tubo.

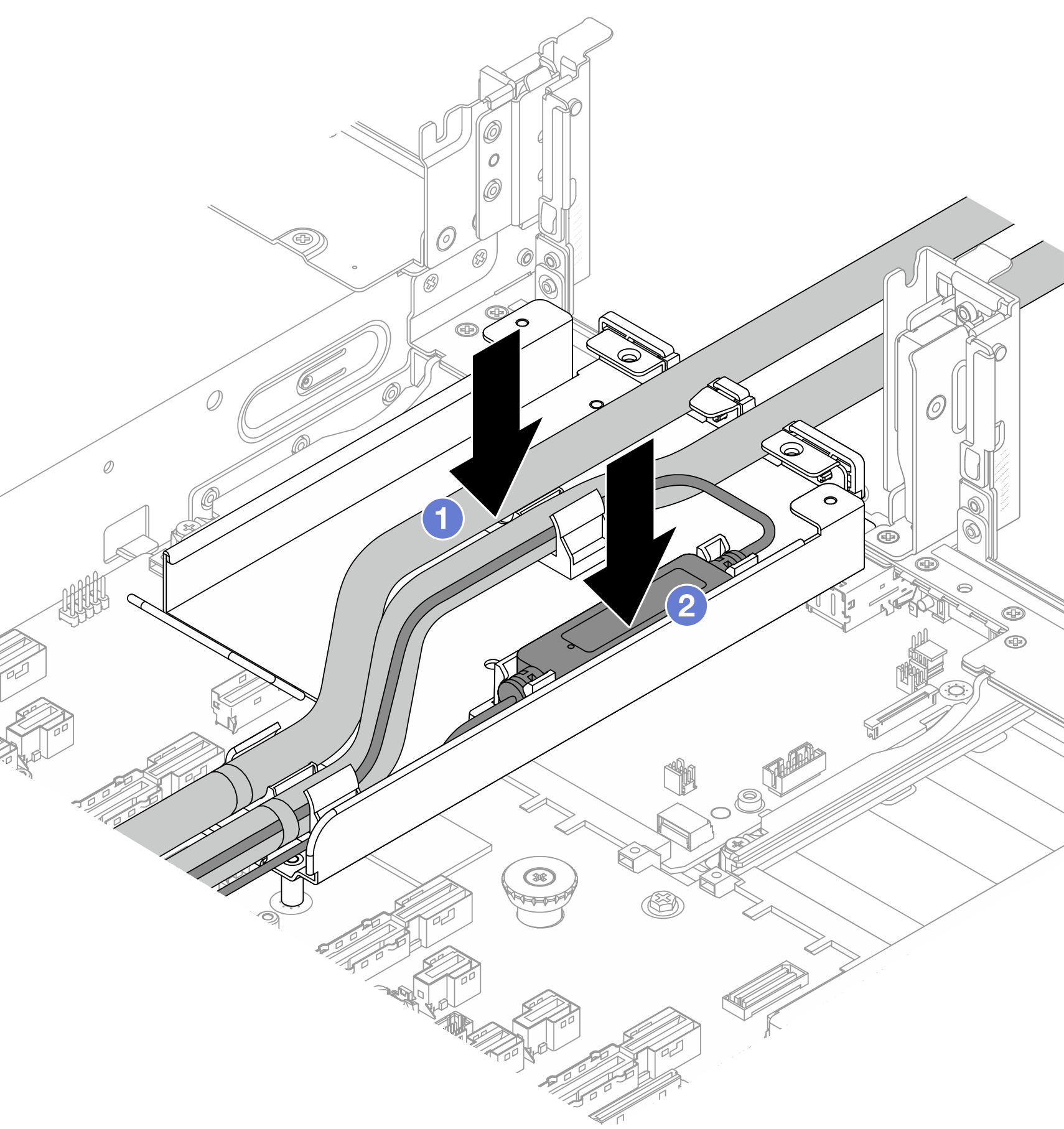

    Figura 7. Posizionamento di tubi e modulo del sensore di rilevamento delle perdite

    1. Posizionare i tubi sul supporto del tubo.
    2. Posizionare il modulo del sensore di rilevamento delle perdite sul supporto del tubo.

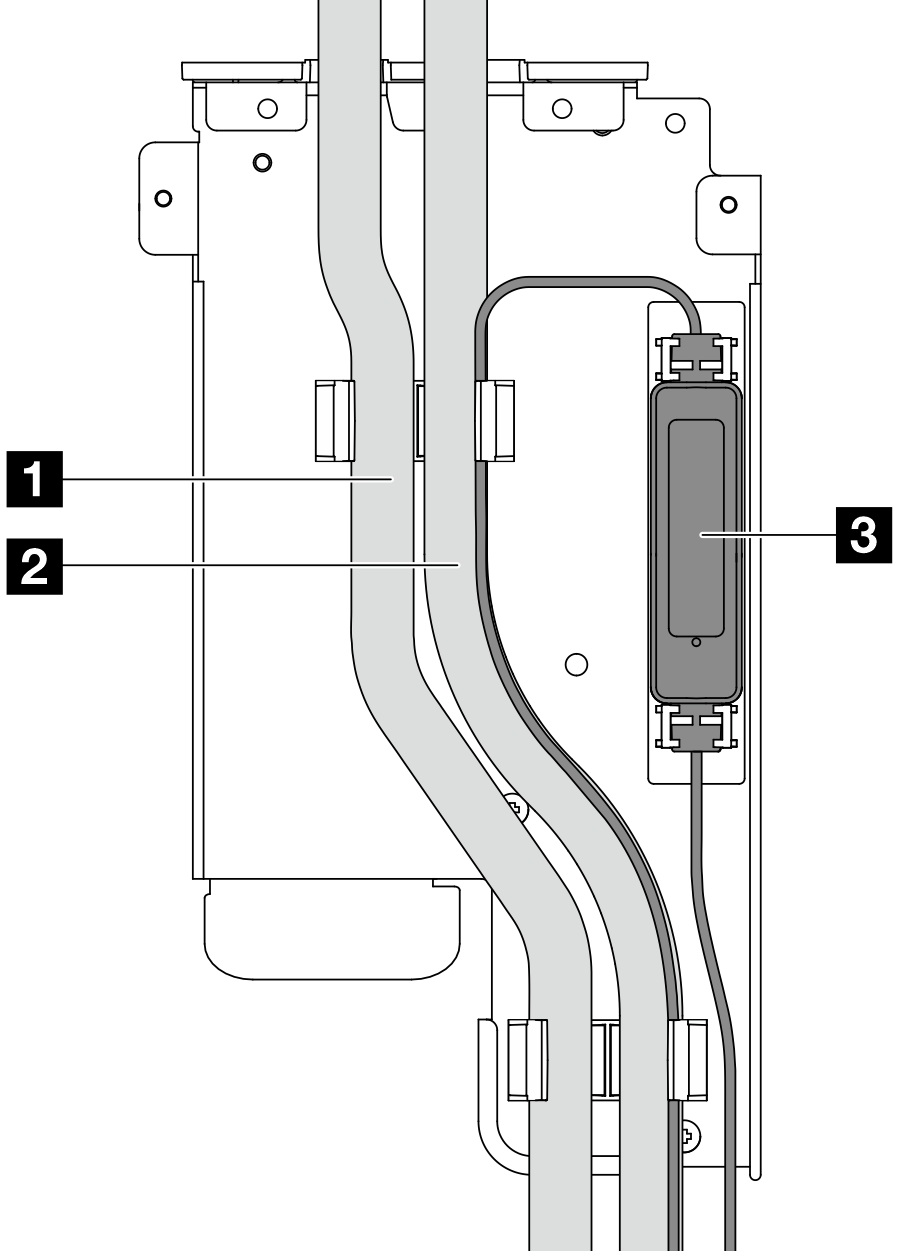

    Figura 8. Dettagli dell'installazione

    • 1 Tubo esterno
    • 2 Tubo interno
    • 3 Modulo del sensore di rilevamento delle perdite
    Nota

    Per lo stato di funzionamento del modulo del sensore di rilevamento delle perdite vedere LED sul modulo del sensore di rilevamento delle perdite.

  7. Installare la staffa 1FH o il telaio verticale 3FH.
    • Staffa 1FH

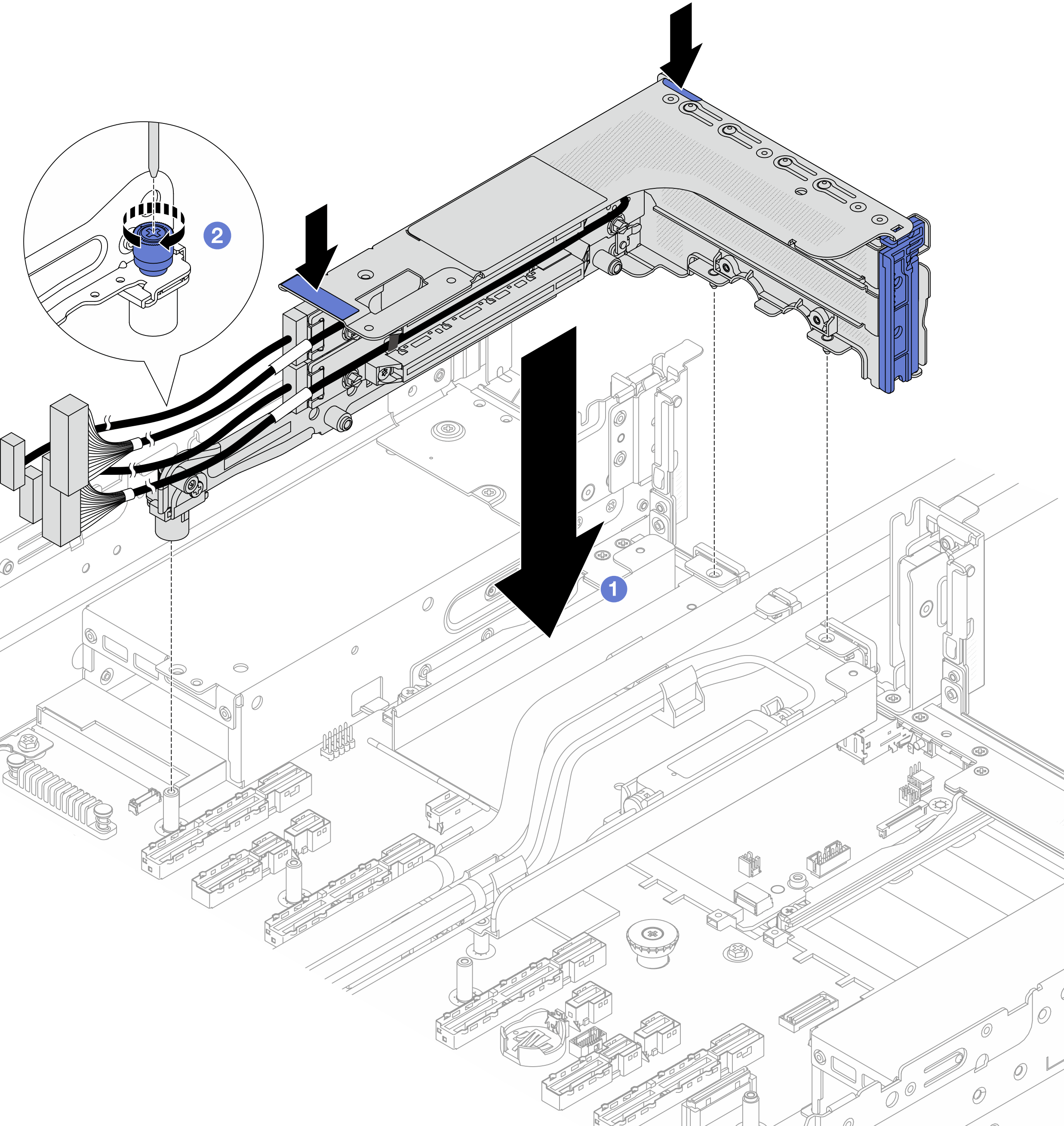

      Figura 9. Installazione della staffa 1FH

      1. Abbassare la staffa sul supporto del tubo.

      2. Installare le viti per fissare la staffa in posizione.

    • Telaio verticale 3FH

      Figura 10. Installazione del telaio verticale 3FH

    1. Abbassare il telaio verticale nello chassis.
    2. Serrare la vite per fissare il telaio verticale.
  8. Collegare il cavo del modulo del sensore di rilevamento delle perdite al connettore sull'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.
  9. Installare l'assieme del telaio unità posteriore, se necessario. Vedere Sostituzione del telaio dell'unità posteriore.
  10. Installare il deflettore d'aria o il telaio unità centrale. Vedere Installazione del deflettore d'aria o Installazione del backplane e del telaio dell'unità centrale.
  11. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
  12. Installare il server nel rack. Vedere Sostituzione del server.
  13. Installare le prese di collegamento rapido sui collettori. Vedere Installazione del collettore (sistema in-rack) o Installazione del collettore (sistema in-row).

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
