Instalación del Lenovo Processor Neptune Core Module

Siga las instrucciones que aparecen en esta sección para instalar el Processor Neptune Core Module.

Importante

• Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

• Póngase en contacto con el equipo de Lenovo Professional Services para obtener ayuda al instalar la pieza por primera vez.

Acerca de esta tarea

S011

PRECAUCIÓN

Bordes, esquinas o juntas afiladas cerca.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

PRECAUCIÓN

Al quitar un nuevo Processor Neptune Core Module de la caja de envío, levante y quite el conjunto de placa de frío con la bandeja de envío adherida para evitar que la grasa térmica del conjunto de placa de frío se dañe.

Lista de tipos de destornilladores de par	Tipo de tornillo
Destornillador de cabeza Torx T30	Tornillo Torx T30

Procedimiento

1. Instale el soporte de manguera en el chasis.

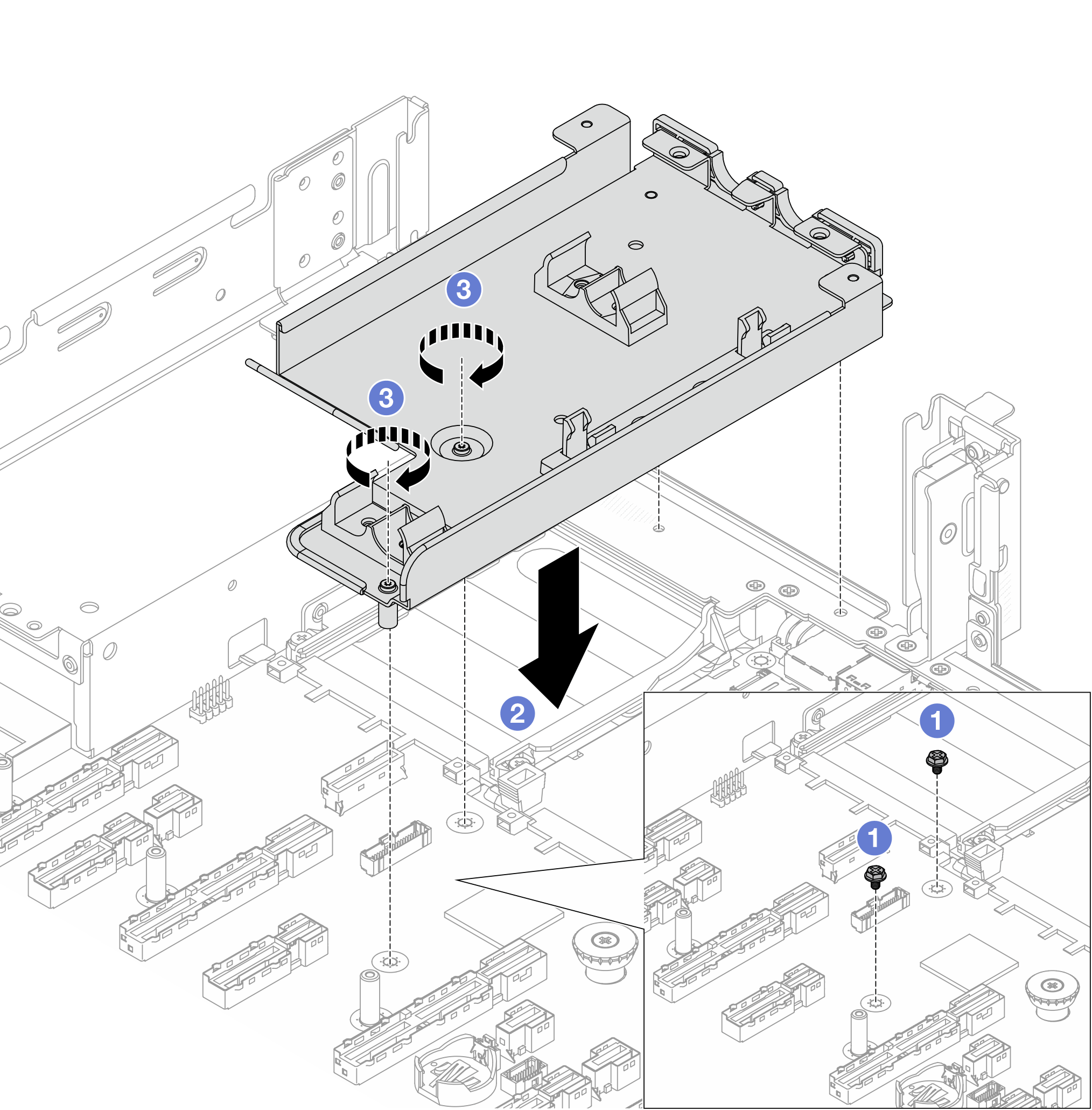

   Figura 1. Instalación del soporte de manguera






   1. Quite los tornillos del conjunto de la placa del sistema si es necesario.
   2. Alinee los orificios de tornillos del soporte de manguera con los orificios de tornillos del conjunto de la placa del sistema y las patillas guía del soporte con los orificios de la pared posterior.
   3. Instale los tornillos para fijar el soporte de manguera al conjunto de la placa del sistema.
2. Instale el procesador al Processor Neptune Core Module. Para obtener más información, consulte Instalación de un procesador y disipador de calor.

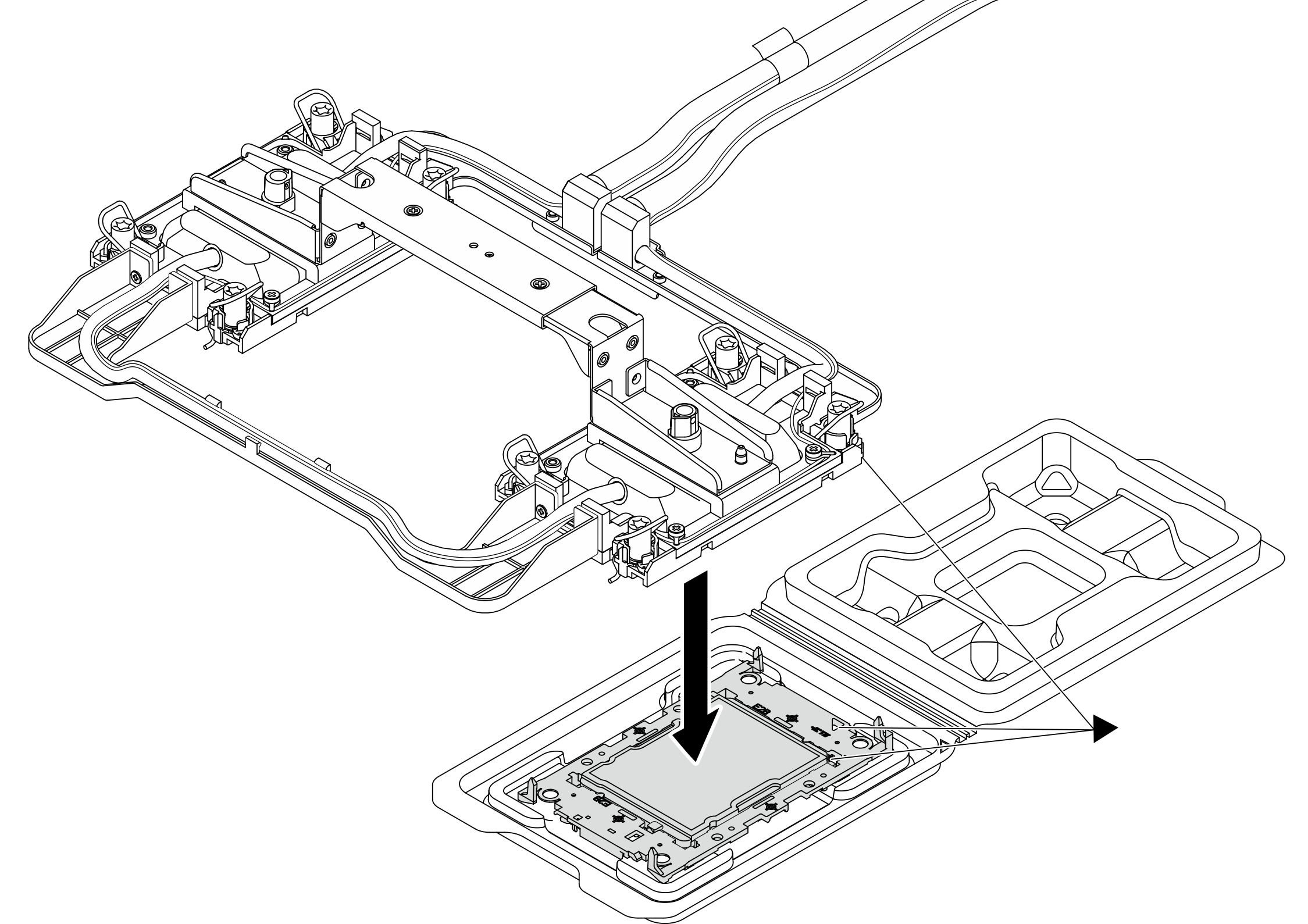

   Figura 2. Instalación de un procesador






   1. Alinee la marca triangular que hay en la etiqueta del conjunto de placa de frío con la marca triangular en el transportador del procesador y el procesador.
   2. Instale el Processor Neptune Core Module en el procesador-transportador.
   3. Presione el transportador en su posición hasta que los clips en las cuatro esquinas se enganchen.
   Nota

   Si el servidor solo tiene un procesador instalado, normalmente el procesador 1, es necesario instalar una cubierta en el zócalo vacío del procesador 2 antes de continuar con la instalación.

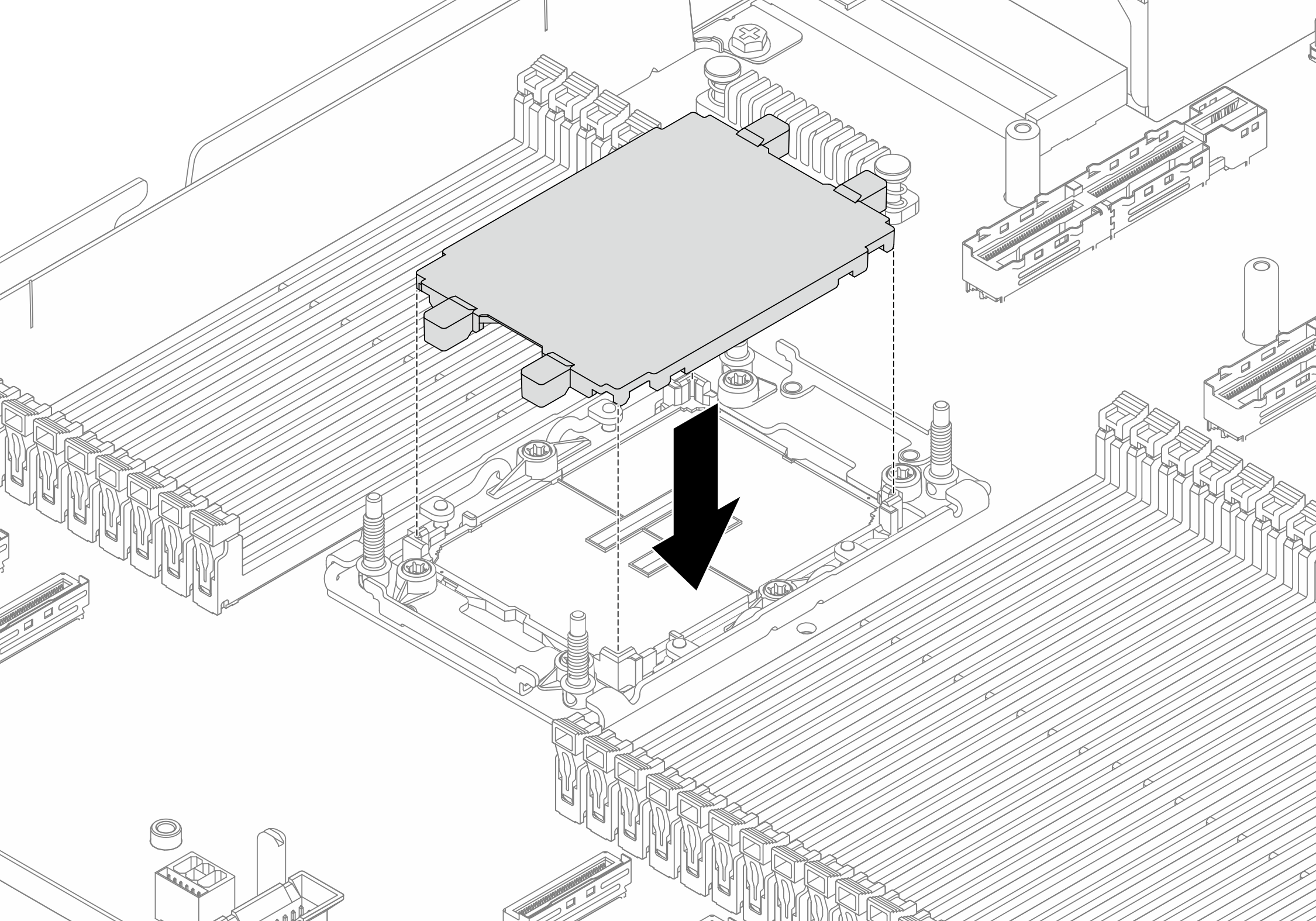

   Figura 3. Instalación de la cubierta del zócalo del procesador






3. Instale el Processor Neptune Core Module en el conjunto de la placa del sistema.

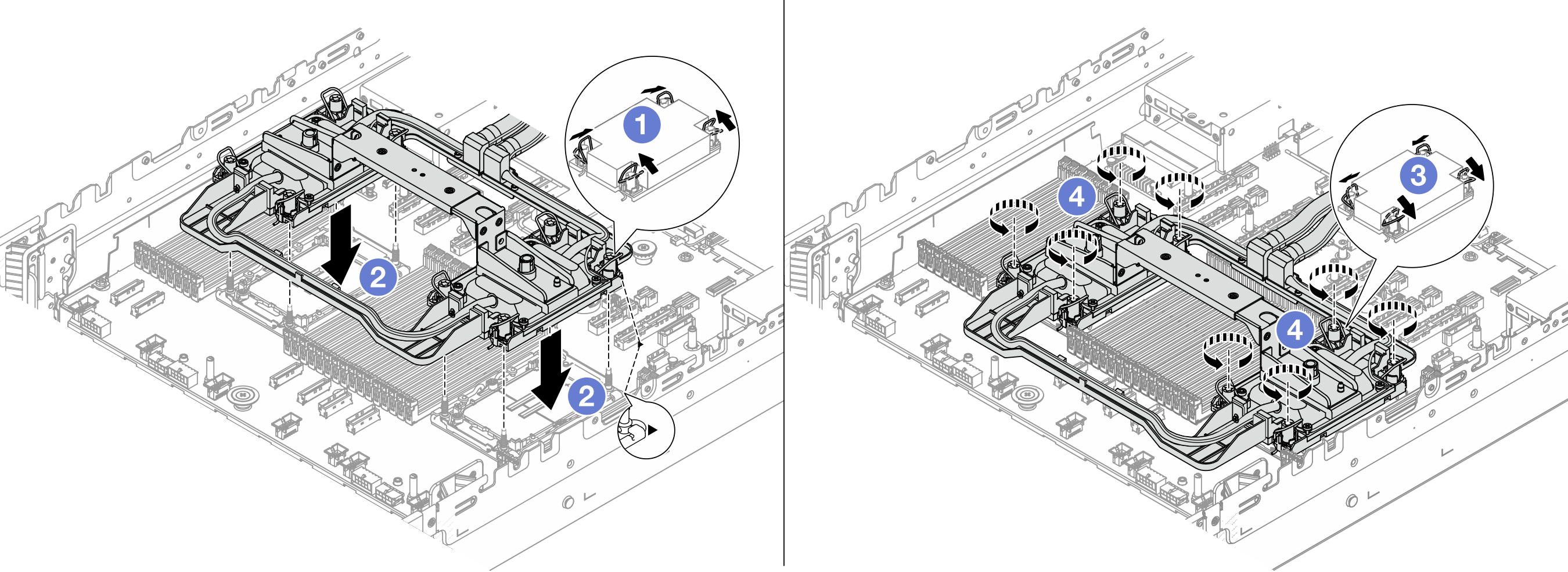

   Figura 4. Instalación del Processor Neptune Core Module







   1. Gire las barras antinclinación hacia adentro.

   2. Alinee la marca triangular y las cuatro tuercas Torx T30 del conjunto de placa de frío con la marca triangular y los postes roscados del zócalo del procesador. Luego, inserte el conjunto de placa de frío en el zócalo del procesador.

   3. Gire las barras antinclinación hacia fuera hasta que se enganchen a los ganchos del zócalo.

   4. Apriete completamente las tuercas Torx T30 en la secuencia de instalación indicada en la conjunto de placa de frío. Apriete los tornillos hasta que se detengan; luego inspecciónelo visualmente para asegurarse de que no hay espacio entre el hombro del tornillo debajo del conjunto de placa de frío y el zócalo del procesador. (Como referencia, el valor de apriete requerido para apretar completamente las tuercas es de 0,9 a 1,3 newton-metros, 8 a 12 pulgadas-libra).

4. Quite el asa del Processor Neptune Core Module.

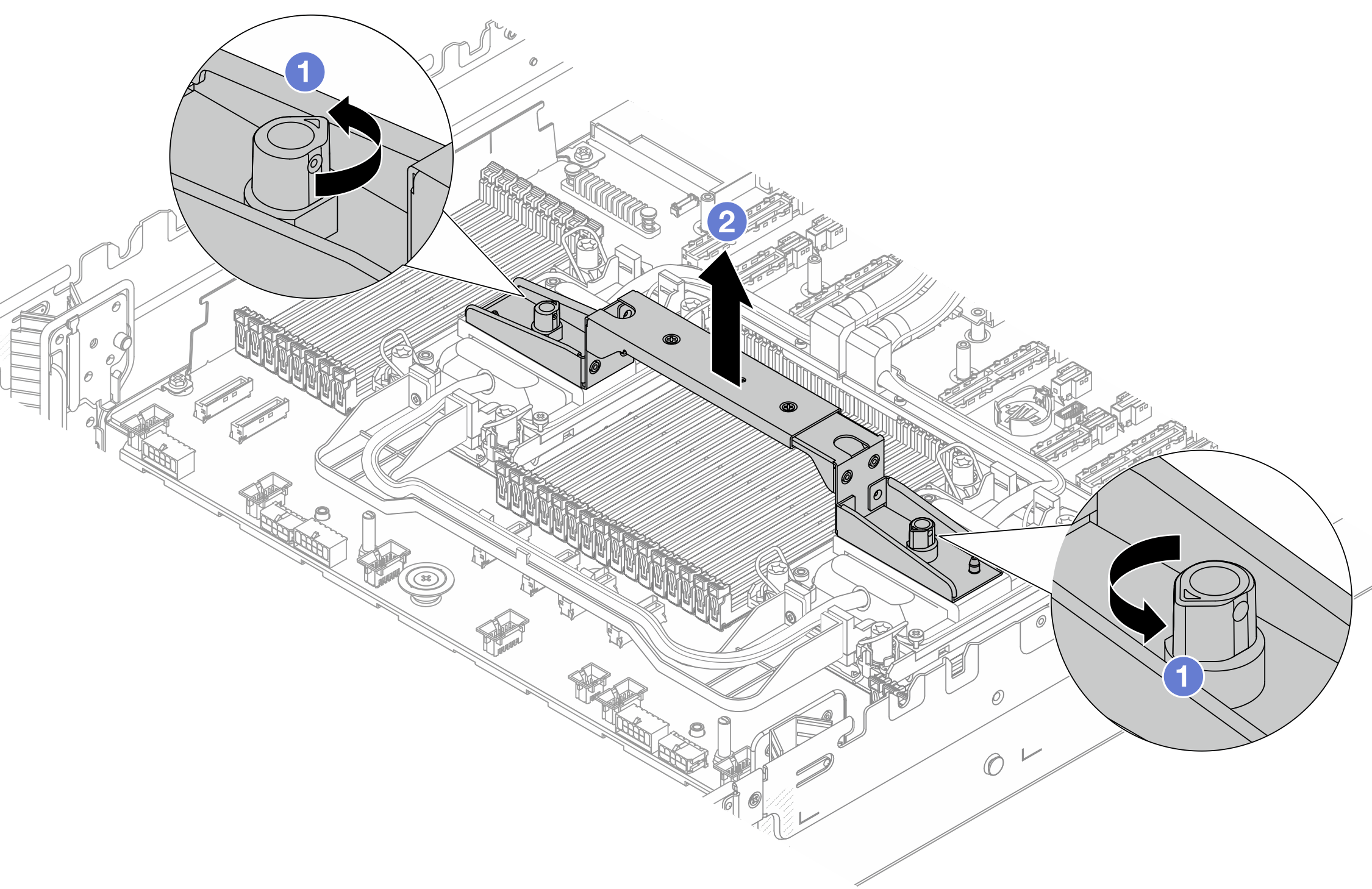

   Figura 5. Extracción del asa del módulo






   1. Gire los tornillos como se muestra arriba para desbloquear el asa.
   2. Separe el asa del módulo.
   Nota

   Un nuevo Processor Neptune Core Module viene con un asa.

   • Para sustituir un módulo antiguo por uno nuevo, quite el asa del nuevo, tal como se muestra en la ilustración arriba.

   • Para sustituir los procesadores sin cambiar el módulo, no se necesita un asa. Omita el 4 y continúe con la instalación.

5. Instale las cubiertas de la placa de frío. Presione las cubiertas hacia abajo como se muestra a continuación.

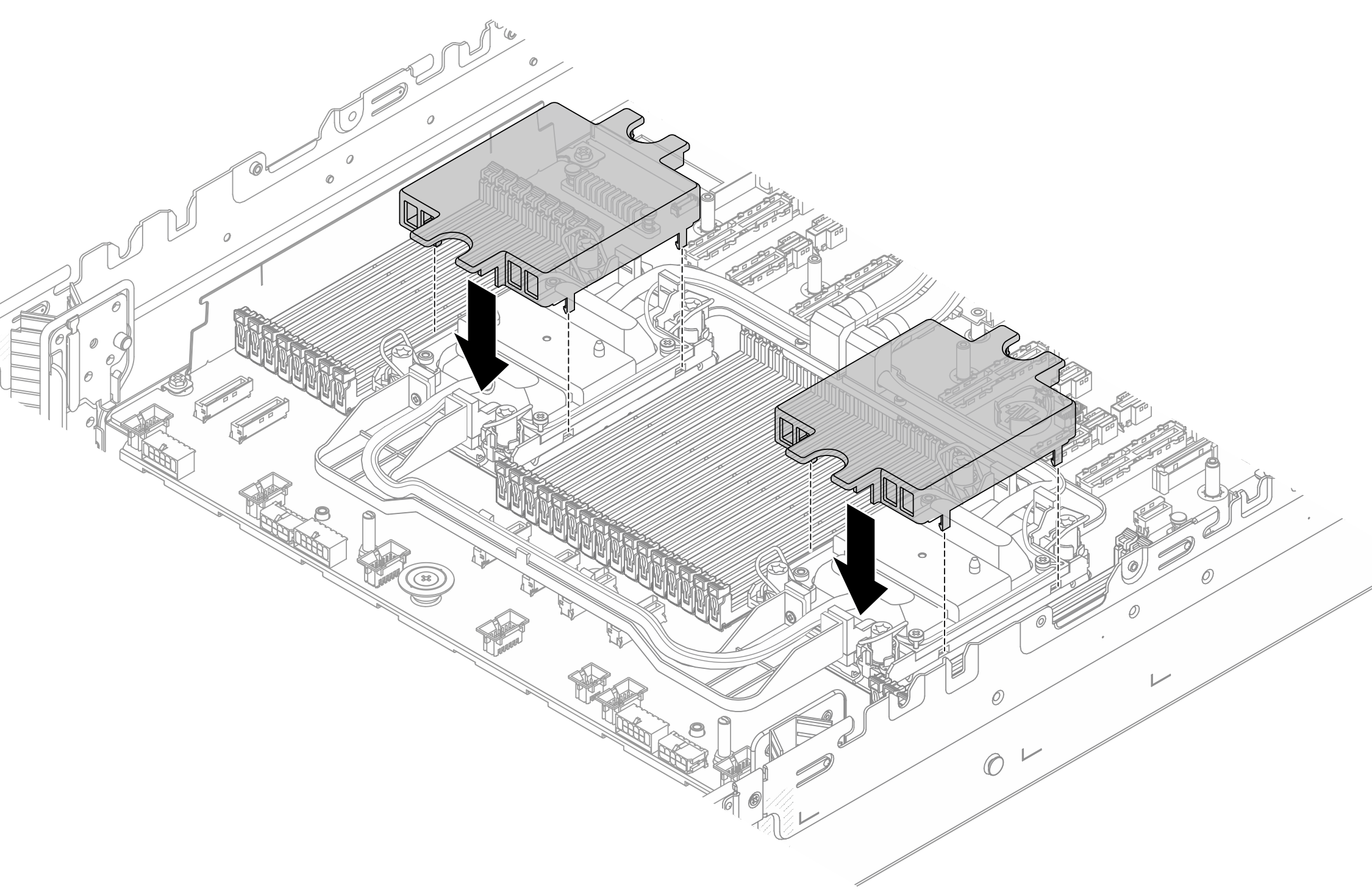

   Figura 6. Instalación de las cubiertas de placa de frío






6. Coloque las mangueras y el módulo de sensor de detección de filtraciones en el soporte de la manguera.

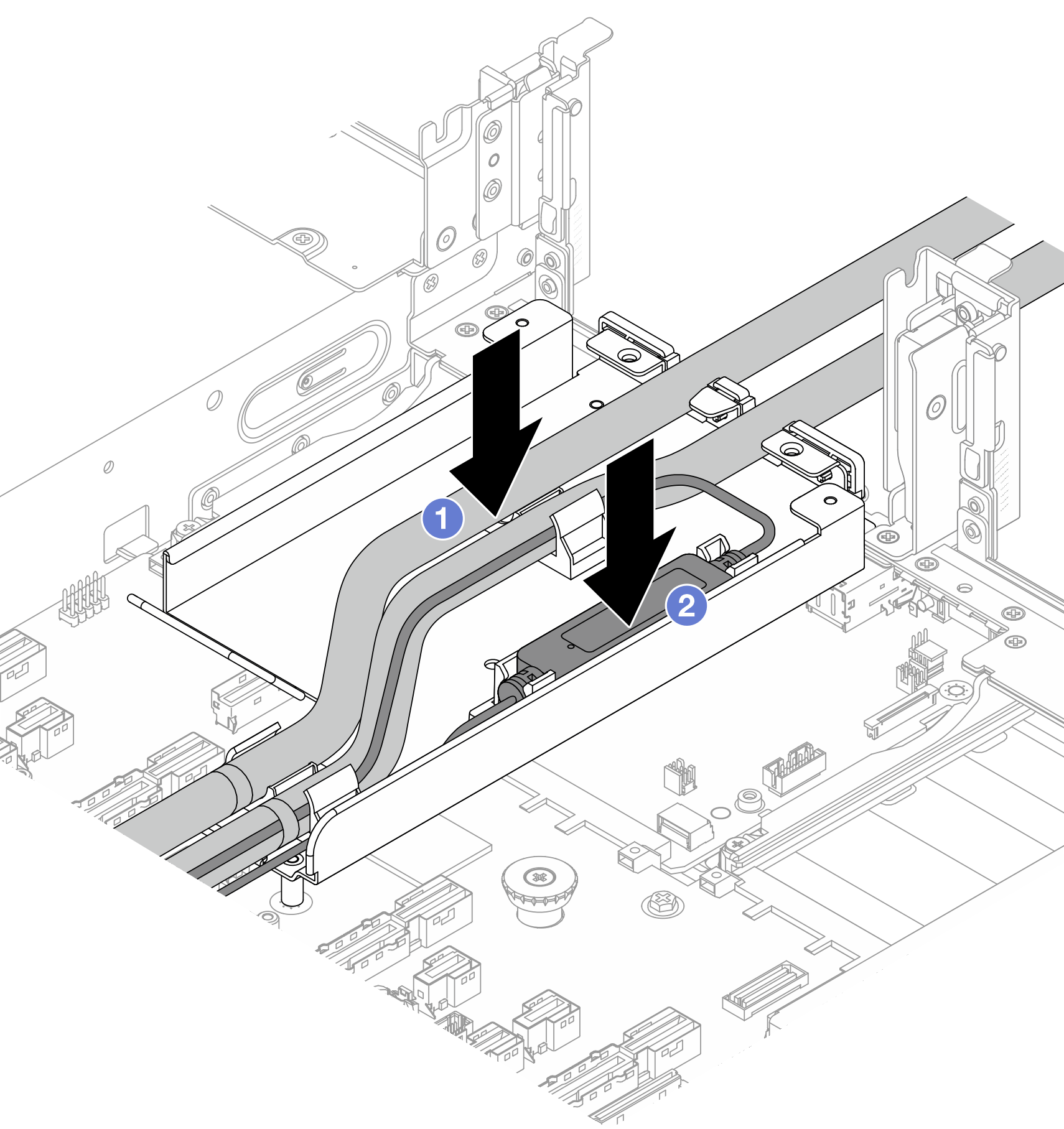

   Figura 7. Colocación de las mangueras y módulo de sensor de detección de filtraciones






   1. Coloque las mangueras en el soporte de la manguera.
   2. Coloque el módulo de sensor de detección de filtraciones en el soporte de la manguera.

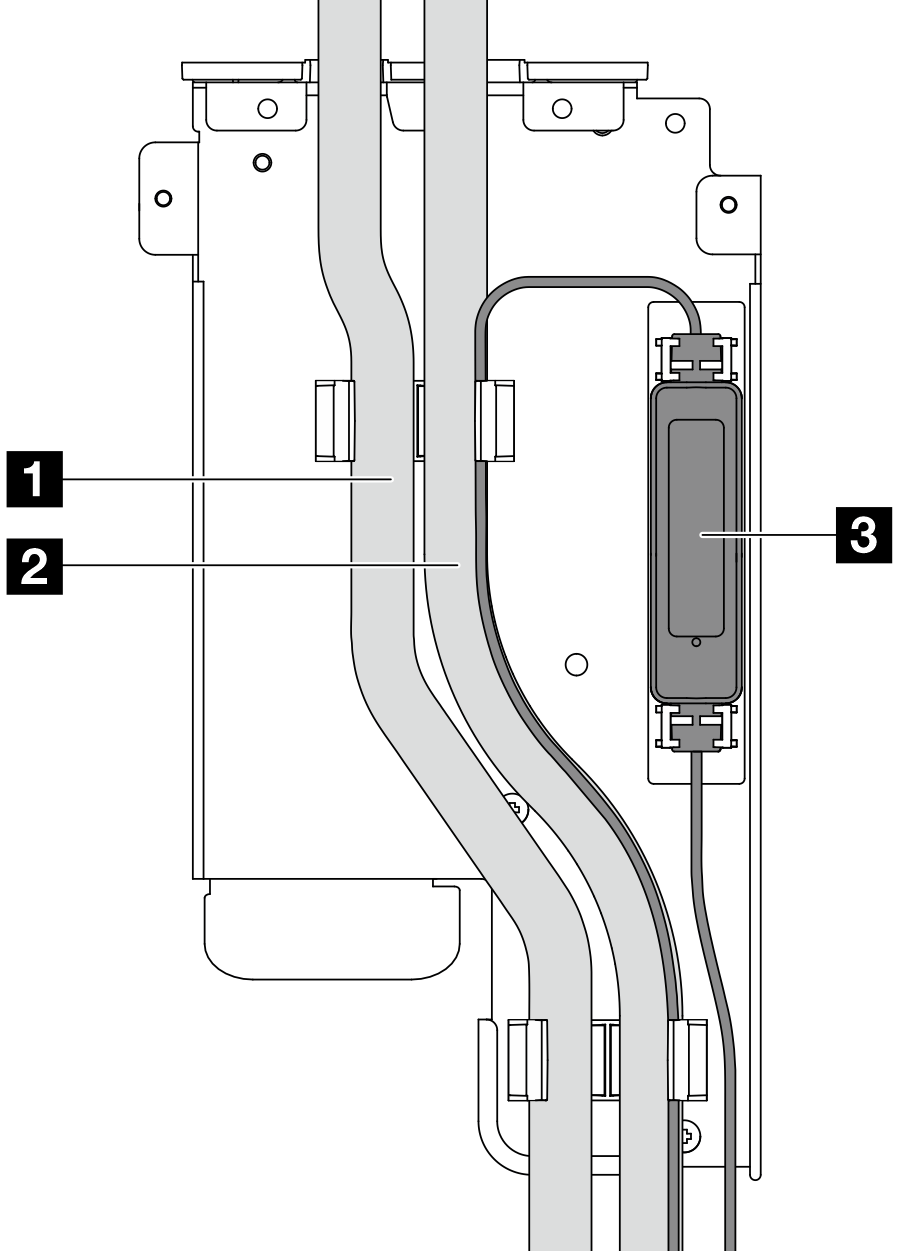

   Figura 8. Detalles de instalación

   1 Manguera de salida 2 Manguera de admisión 3 Módulo de sensor de detección de filtraciones Nota Para ver el estado de funcionamiento de módulo de sensor de detección de filtraciones, consulte LED en el módulo de sensor de detección de filtraciones.

7. Instale la abrazadera 1FH o el compartimiento de expansión 3FH.

   • Abrazadera 1FH

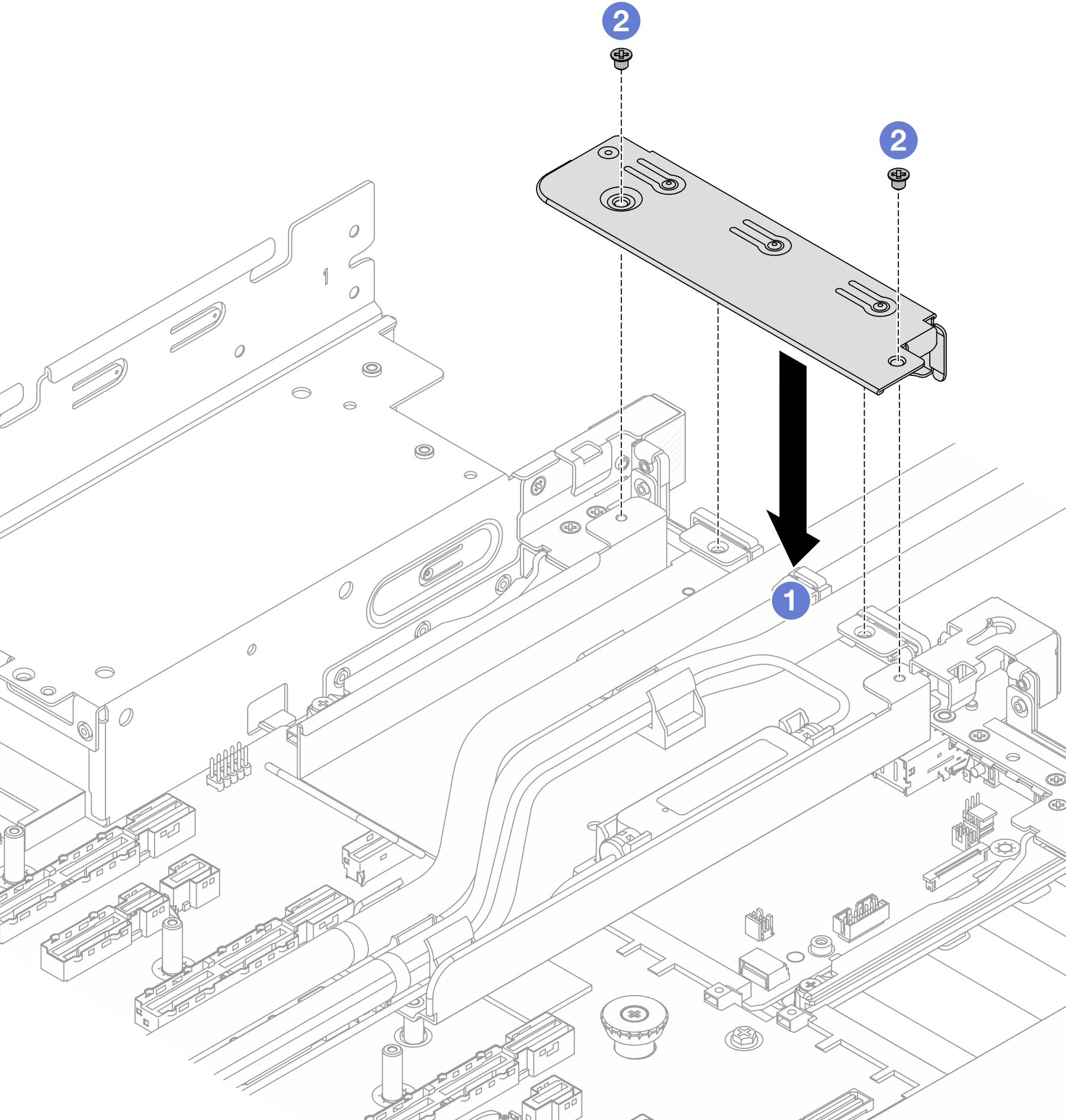

     Figura 9. Instalación de la abrazadera 1FH







     1. Baje la abrazadera sobre el soporte de manguera.

     2. Instale los tornillos para asegurar la abrazadera en su lugar.

   • Compartimiento de expansión 3FH

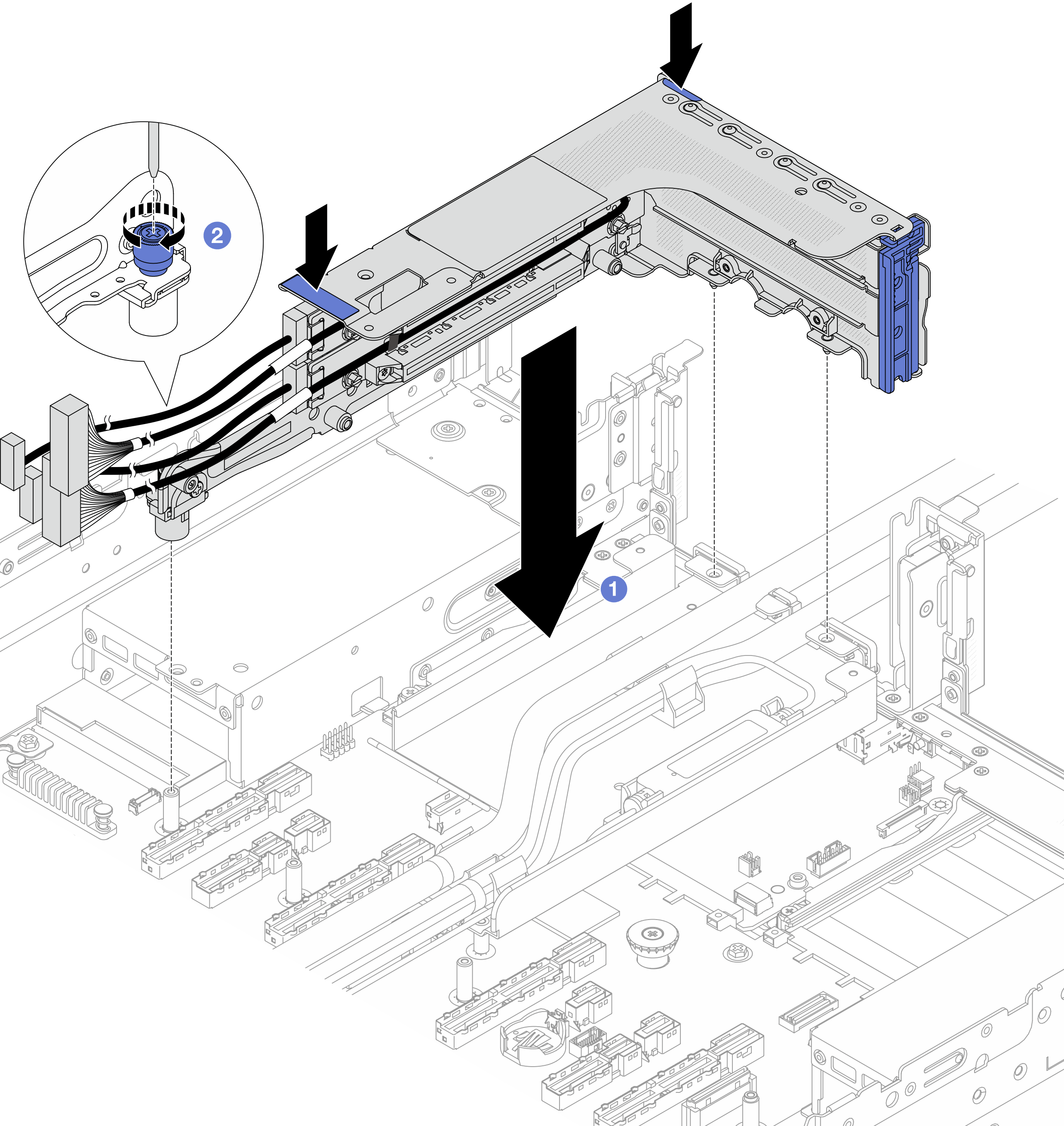

     Figura 10. Instalación del compartimiento de expansión 3FH






   1. Baje el compartimiento de expansión al chasis.
   2. Apriete el tornillo para fijar el compartimiento de expansión.
8. Conecte el cable del módulo de sensor de detección de filtraciones al conector del conjunto de la placa del sistema. Consulte Disposición interna de los cables.
9. Si es necesario, instale el conjunto del compartimiento de la unidad posterior. Consulte Sustitución del compartimiento de la unidad posterior.
10. Instale el deflector de aire o el compartimiento de la unidad central. Consulte Instalación del deflector de aire o Instalación de la placa posterior de la unidad central y el compartimiento de la unidad.
11. Instale la cubierta superior. Consulte Instalación de la cubierta superior.
12. Instale el servidor en el bastidor. Consulte Sustitución del servidor.
13. Instale los conectores rápidos en los múltiples. Consulte Instalación del múltiple (sistema en bastidor) o Instalación del múltiple (sistema en hilera).
