Extracción del Lenovo Processor Neptune Core Module

Siga las instrucciones que aparecen en esta sección para quitar el Processor Neptune Core Module.

Importante
  • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

  • Póngase en contacto con el equipo de Lenovo Professional Services para obtener ayuda al instalar la pieza por primera vez.

Acerca de esta tarea

Información de seguridad para el cable del módulo del sensor de detección de líquidos
S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Lista de tipos de destornilladores de parTipo de tornillo
Destornillador de cabeza Torx T30Tornillo Torx T30

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite los conectores rápidos de los múltiples. Consulte Extracción del múltiple (sistema en bastidor) o Extracción del múltiple (sistema en hilera).
    2. Quite el servidor del bastidor. Consulte Sustitución del servidor.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    4. Quite el deflector de aire o el compartimiento de la unidad central. Consulte Extracción del deflector de aire o Extracción del compartimiento de disco duro central y la placa posterior de la unidad.
    5. Quite el conjunto del compartimiento de la unidad posterior, si es necesario. Consulte Sustitución del compartimiento de la unidad posterior.
    6. Desconecte el cable del módulo de sensor de detección de filtraciones del Processor Neptune Core Module del conector del conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite la abrazadera 1FH o el compartimiento de expansión 3FH.
    • Abrazadera 1FH

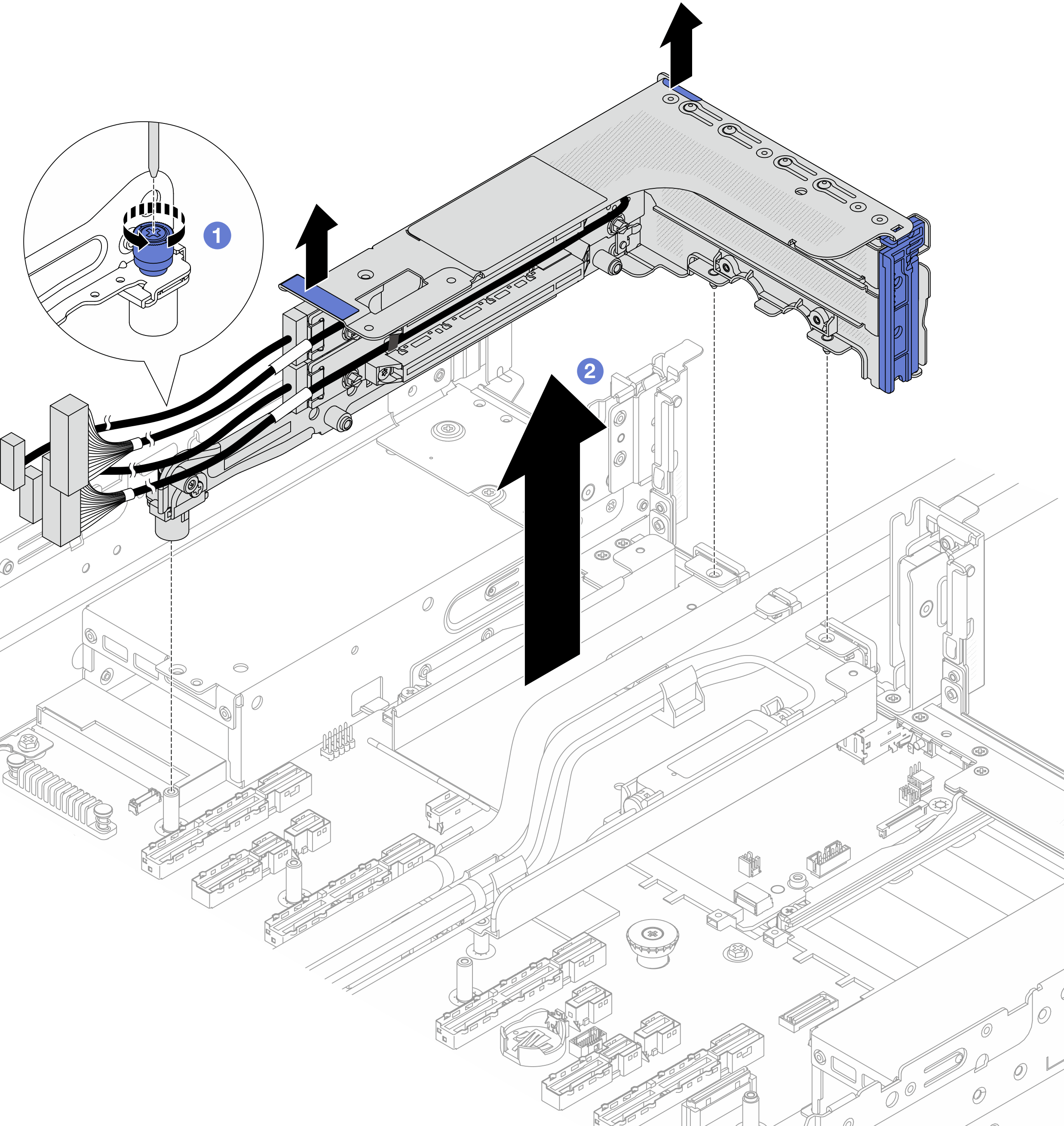

      Figura 1. Extracción de la abrazadera 1FH

      1. Quite los tornillos que fijan la abrazadera.

      2. Levante la abrazadera para sacarla del chasis.

    • Compartimiento de expansión 3FH

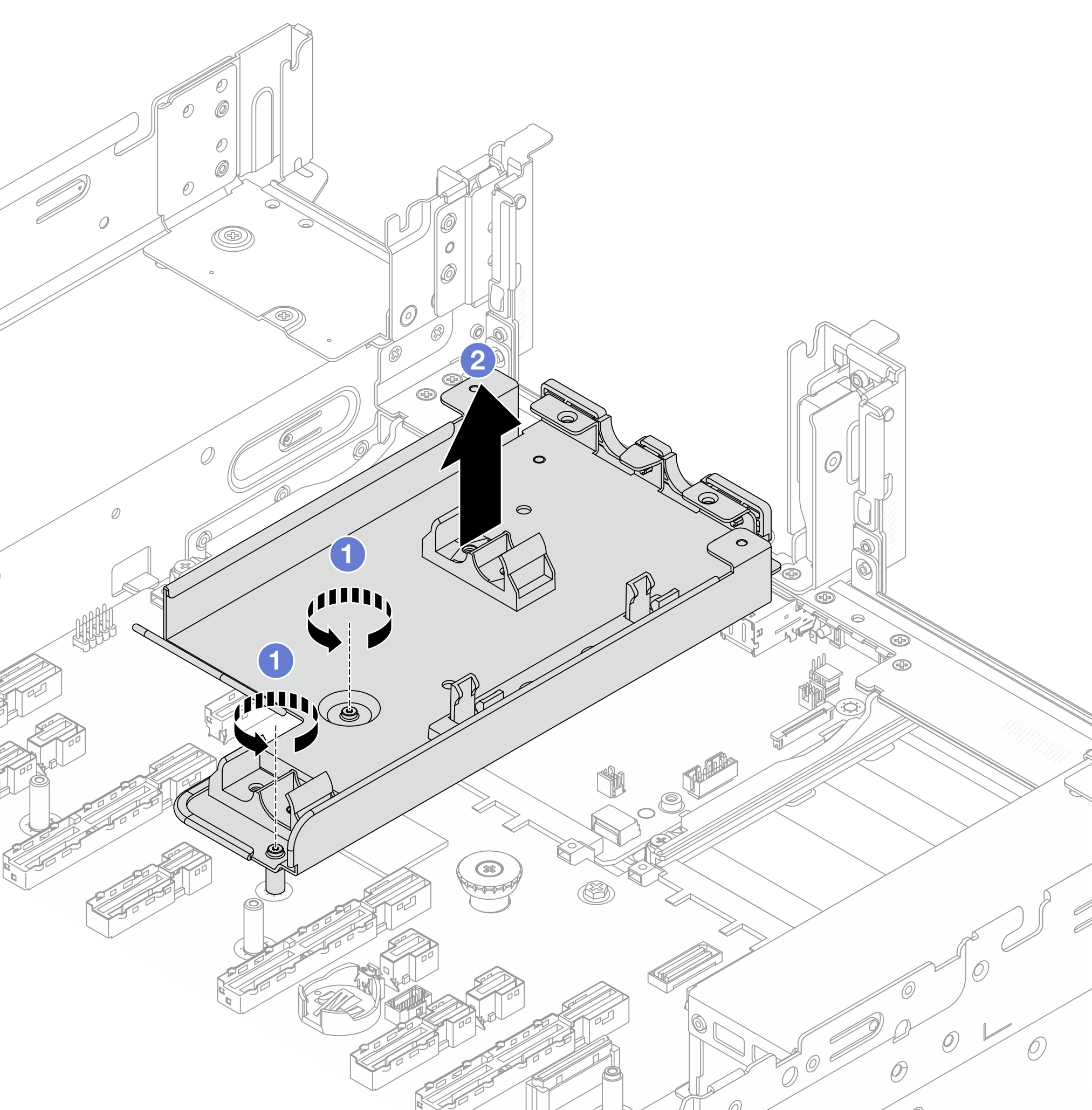

      Figura 2. Extracción del compartimiento de expansión 3FH

      1. Suelte el tornillo que fija el compartimiento de expansión.

      2. Sujete el compartimiento de expansión por los extremos y levántelo con cuidado para sacarlo del chasis.

  3. Desenganche las mangueras y el módulo de sensor de detección de filtraciones.

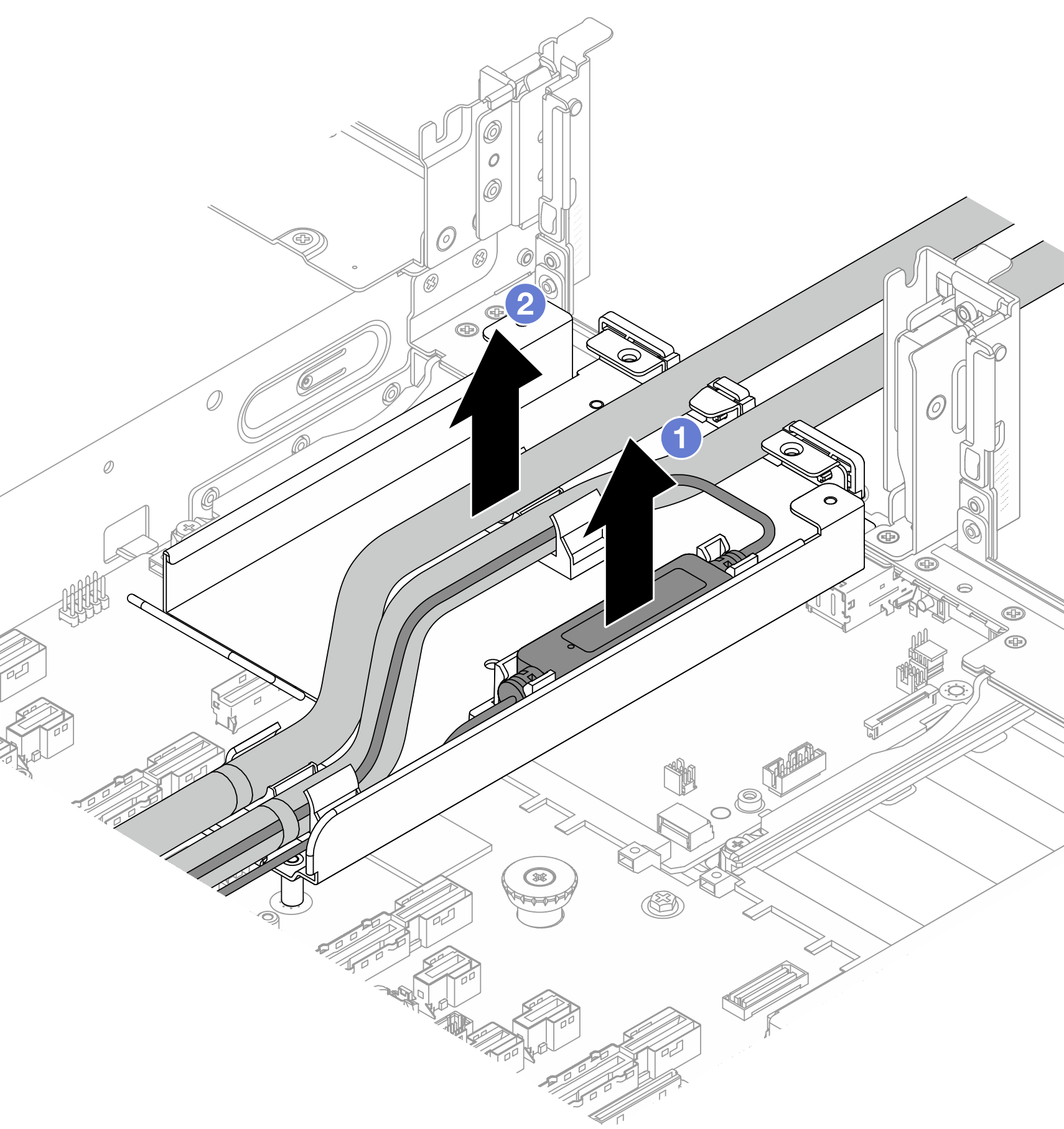

    Figura 3. Desenganche de las mangueras y módulo de sensor de detección de filtraciones

    1. Levante el módulo de sensor de detección de filtraciones hacia arriba del soporte de la manguera.
    2. Desenganche las mangueras del soporte de la manguera.
  4. Quite el Processor Neptune Core Module de la placa del procesador.

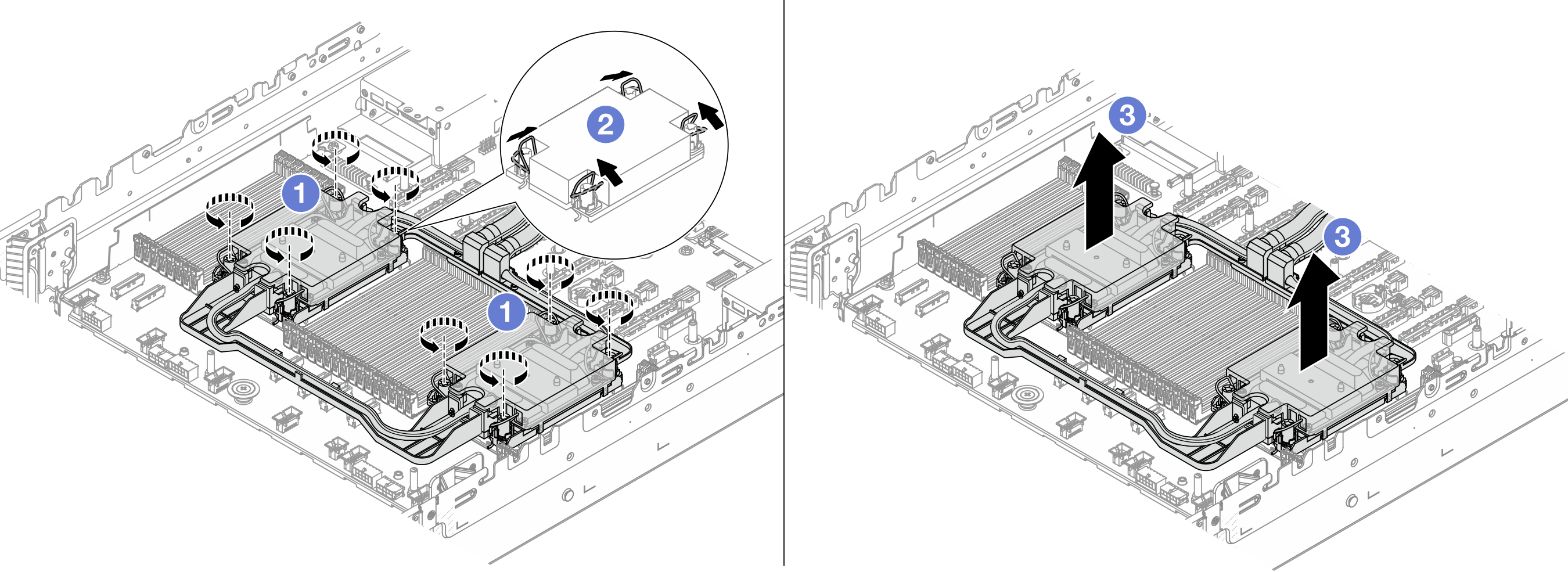

    Figura 4. Extracción del Processor Neptune Core Module

    1. Suelte completamente las tuercas Torx T30 del conjunto de placa de frío.
    2. Gire las barras antinclinación hacia dentro.
    3. Levante con cuidado el módulo de los zócalos del procesador. Si el módulo no se puede levantar para quitarlo completamente del zócalo, suelte más las tuercas Torx T30 e intente levantar de nuevo el módulo.
  5. Separe el procesasor del Processor Neptune Core Module. Consulte Separación del procesador del transportador y del disipador de calor.
  6. Si hay grasa térmica antigua en los procesadores y las placas de frío, limpie con cuidado la parte superior de los procesadores y las placas de frío con una toallita de limpieza con alcohol.
  7. Quite el soporte de manguera.

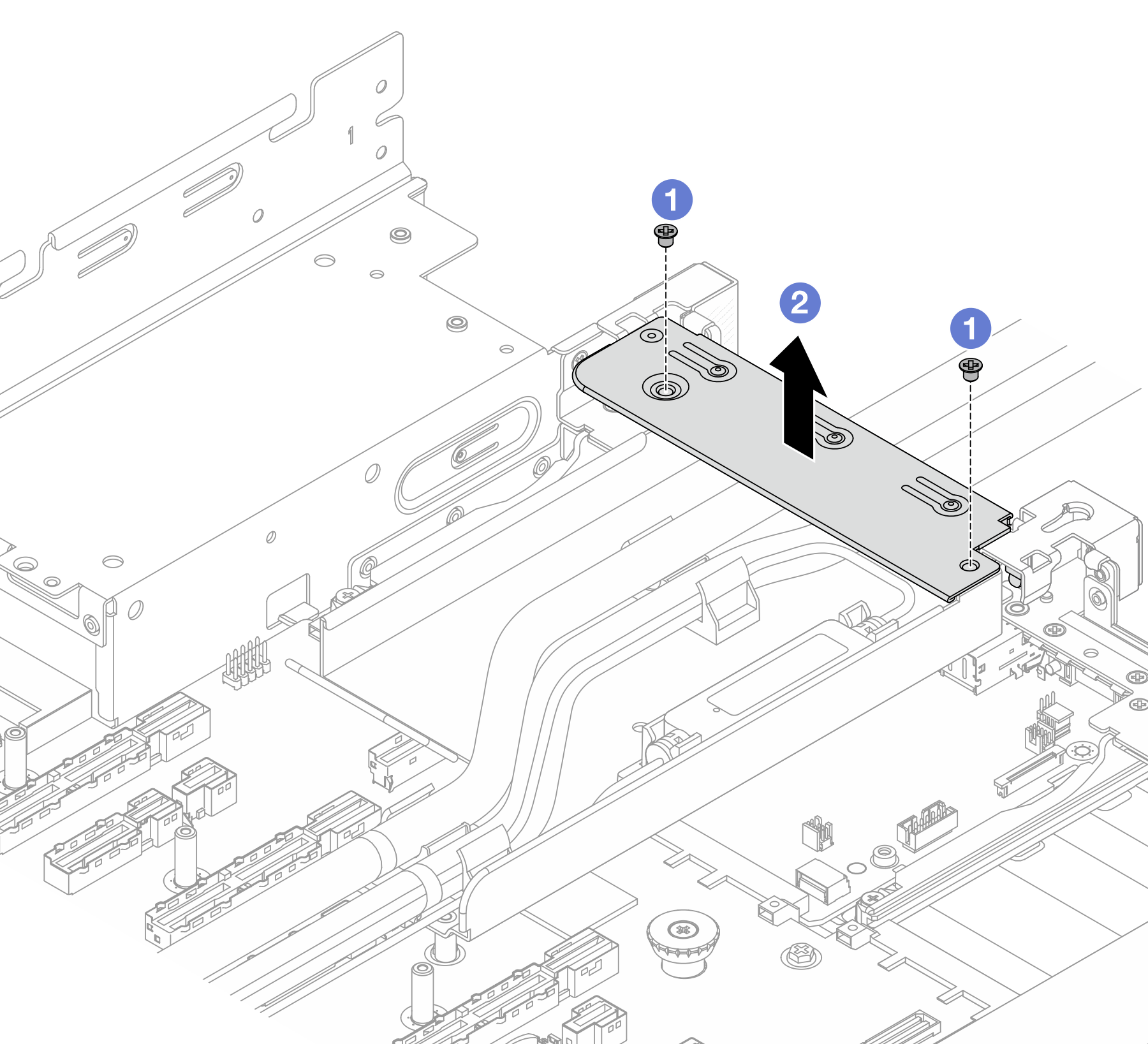

    Figura 5. Extracción del soporte de la manguera

    1. Quite los tornillos que fijan el soporte al conjunto de la placa del sistema.
    2. Levante el soporte de la manguera para sacarlo del chasis.
Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
