卸下 Lenovo Processor Neptune Core Module

請依照本節中的指示卸下 Processor Neptune Core Module。

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

• 首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。

關於此作業

液體偵測感應器模組纜線的安全資訊

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲

程序

1. 為此作業做準備。
   1. 卸下歧管上的快速連接插頭。請參閱卸下歧管（機架式系統）或卸下歧管（排式系統）。
   2. 從機架卸下伺服器。請參閱更換伺服器。
   3. 卸下上蓋。請參閱卸下上蓋。
   4. 卸下空氣擋板或中間框架。請參閱卸下空氣擋板或卸下中間框架和硬碟背板。
   5. 如有需要，請卸下後方框架組件。請參閱更換背面框架。
   6. 從主機板組件上的接頭拔掉 Processor Neptune Core Module的洩漏偵測感應器模組纜線。
      小心

      為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
2. 卸下 1FH 托架或 3FH 擴充卡匣。
   • 1FH 托架

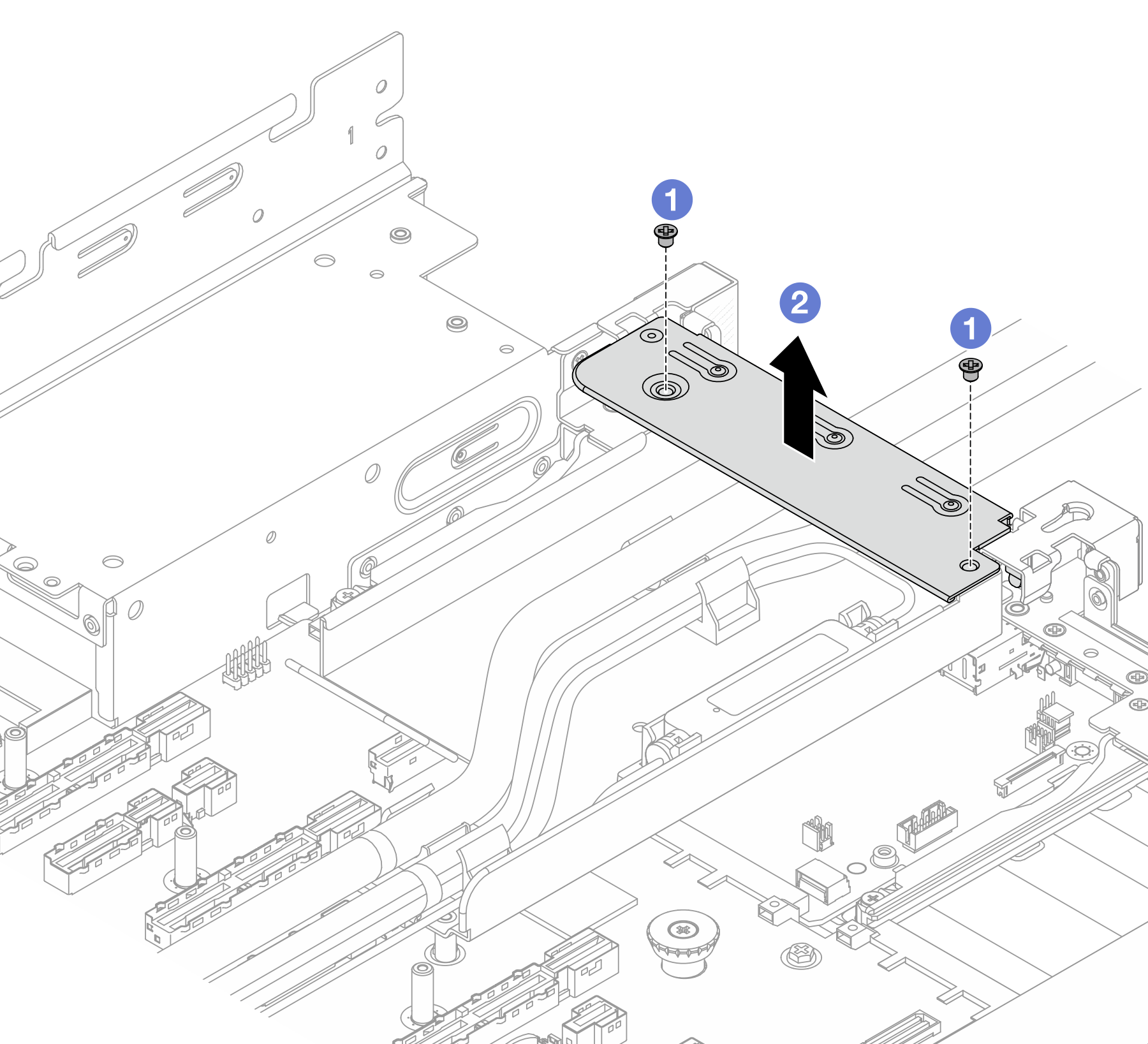

     圖 1. 卸下 1FH 托架







     1. 卸下固定托架的螺絲。

     2. 將托架提起，從機箱取出。

   • 3FH 擴充卡匣

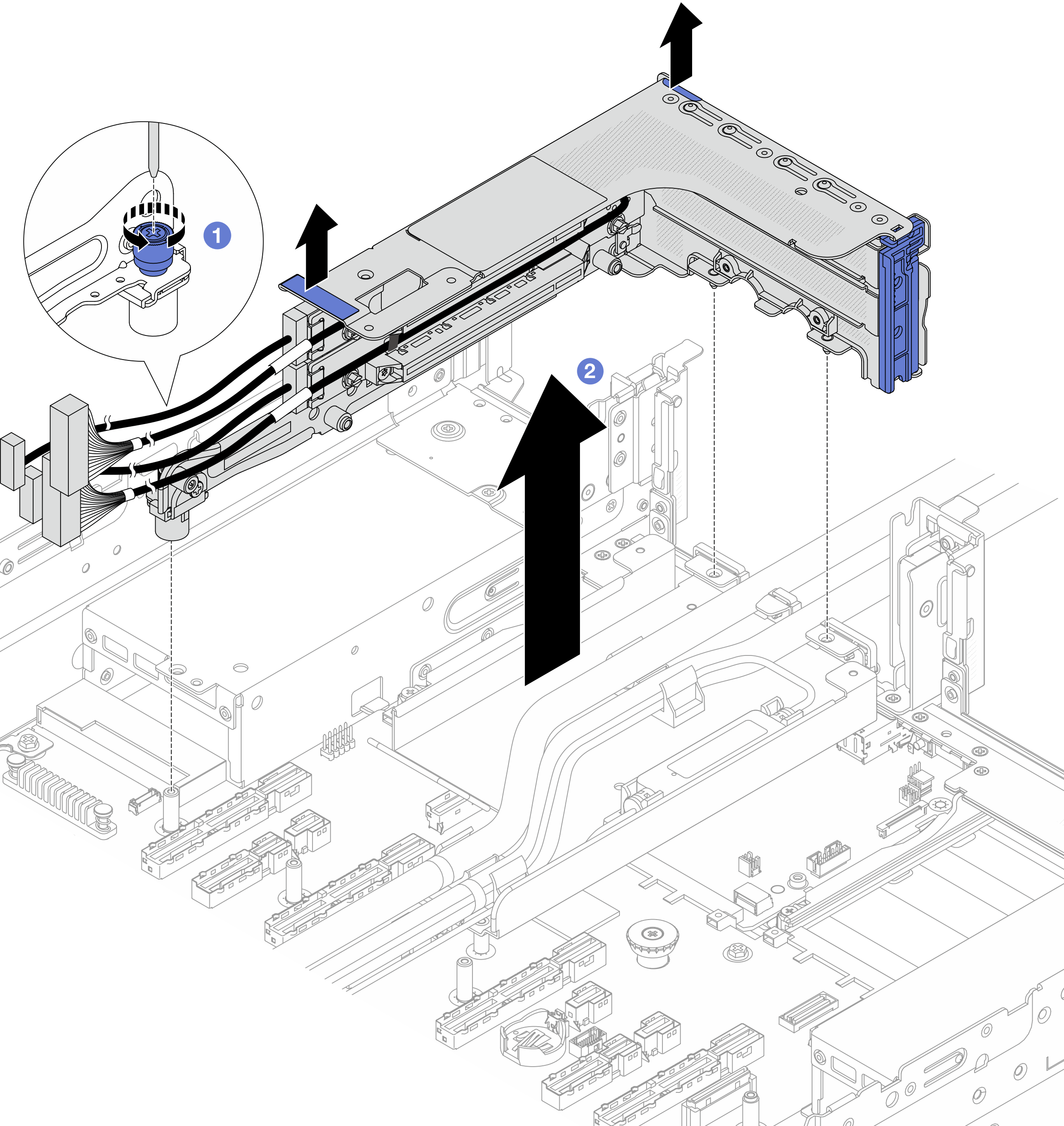

     圖 2. 卸下 3FH 擴充卡匣







     1. 鬆開固定擴充卡匣的螺絲。

     2. 抓住擴充卡匣邊緣，小心地將其提起以脫離機箱。

3. 拔開水管和洩漏偵測感應器模組。

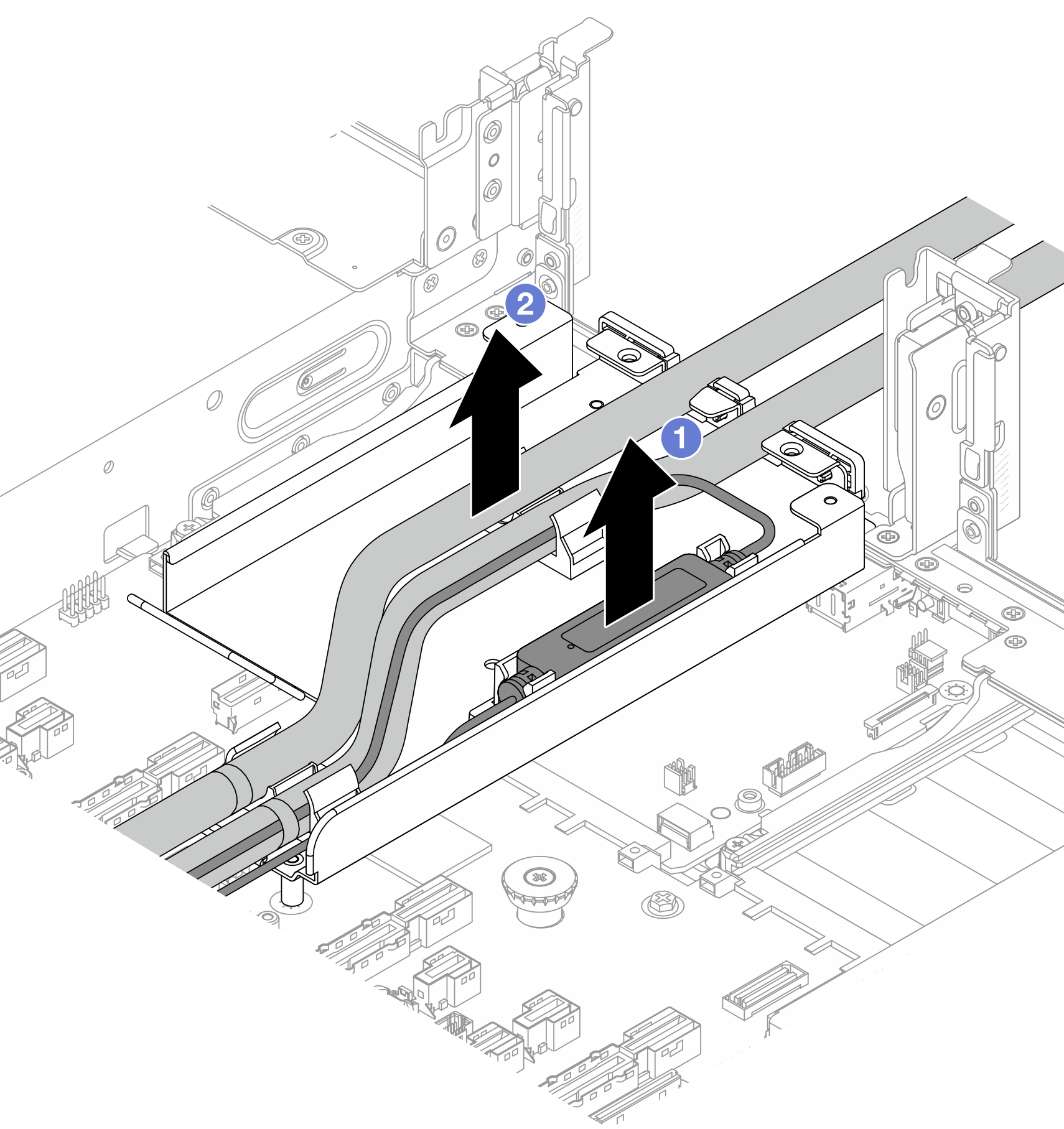

   圖 3. 卸下軟管和洩漏偵測感應器模組






   1. 從水管固定架往上提起洩漏偵測感應器模組。
   2. 從水管固定架上拔開水管。
4. 從處理器板卸下 Processor Neptune Core Module。

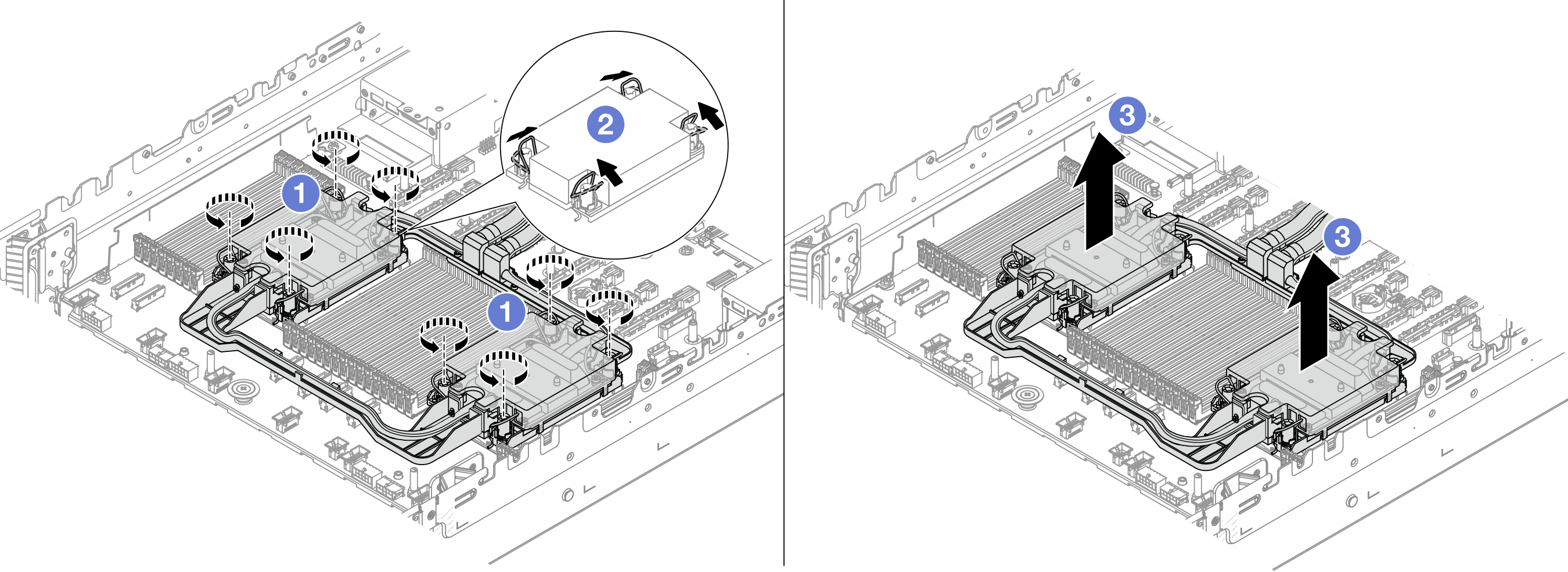

   圖 4. 卸下Processor Neptune Core Module






   1. 完全鬆開水冷板組件上的 Torx T30 螺帽。
   2. 向內旋轉防傾導線環。
   3. 抓住模組，小心地將 從處理器插座中提起。如果無法將模組完全從插座中提出來，請進一步鬆開 Torx T30 螺帽，然後再次嘗試提起模組。
5. 將處理器與 Processor Neptune Core Module分開。請參閱將處理器與支架和散熱槽分開。
6. 如果處理器和水冷板上有舊的散熱膏，請使用酒精清潔布輕輕地清潔處理器和水冷板的頂端。
7. 卸下水管固定器。

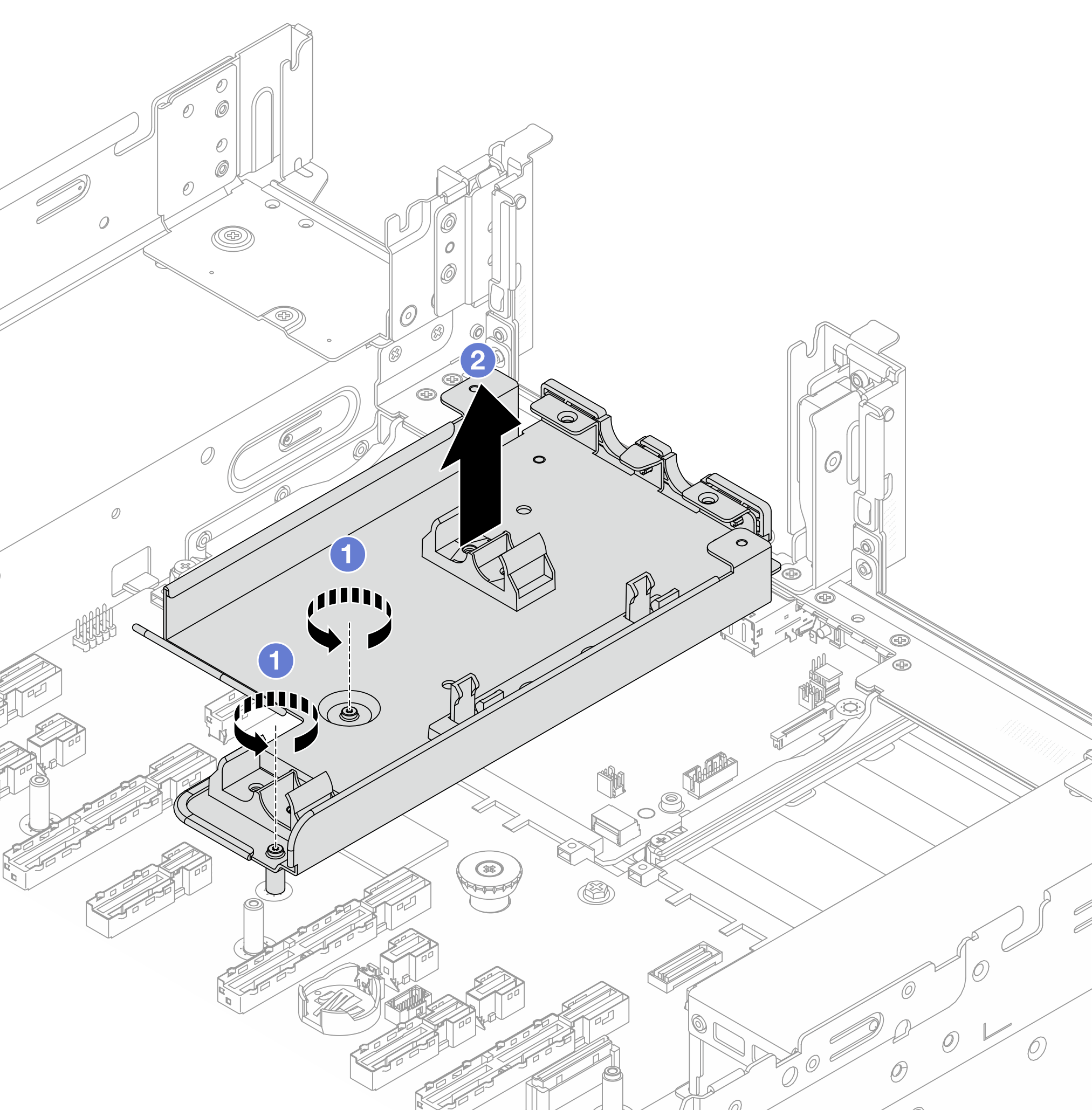

   圖 5. 卸下水管固定器






   1. 卸下將固定器鎖在主機板組件的螺絲。
   2. 將水管固定架提起並脫離機箱。
