ถอด Lenovo Processor Neptune Core Module

ทำตามคำแนะนำในส่วนนี้เพื่อถอด Processor Neptune Core Module

สำคัญ
  • งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

  • ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก

เกี่ยวกับงานนี้

ข้อมูลด้านความปลอดภัยสำหรับสายโมดูลเซนเซอร์ตรวจจับของเหลว
S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

รายการประเภทไขควงแรงบิดประเภทสกรู
ไขควงหัว Torx T30สกรู Torx T30

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดปลั๊ก Quick Connect ออกจากท่อ ดู ถอดท่อ (ระบบในแร็ค) หรือ ถอดท่อ (ระบบในแถว)
    2. ถอดเซิร์ฟเวอร์ออกจากแร็ค ดูการเปลี่ยนเซิร์ฟเวอร์
    3. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    4. ถอดแผ่นกั้นลมหรือตัวครอบไดรฟ์กลาง ดู ถอดแผ่นกั้นลม หรือ ถอดตัวครอบไดรฟ์กลางและแบ็คเพลนไดรฟ์
    5. ถอดส่วนประกอบตัวครอบไดรฟ์ด้านหลัง หากจำเป็น ดูการเปลี่ยนตัวครอบไดรฟ์ด้านหลัง
    6. ถอดสาย โมดูลเซนเซอร์ตรวจจับการรั่วไหล ของ Processor Neptune Core Module ออกจากขั้วต่อบนส่วนประกอบแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  2. ถอดโครงยึด 1FH หรือตัวครอบตัวยก 3FH
    • โครงยึด 1FH

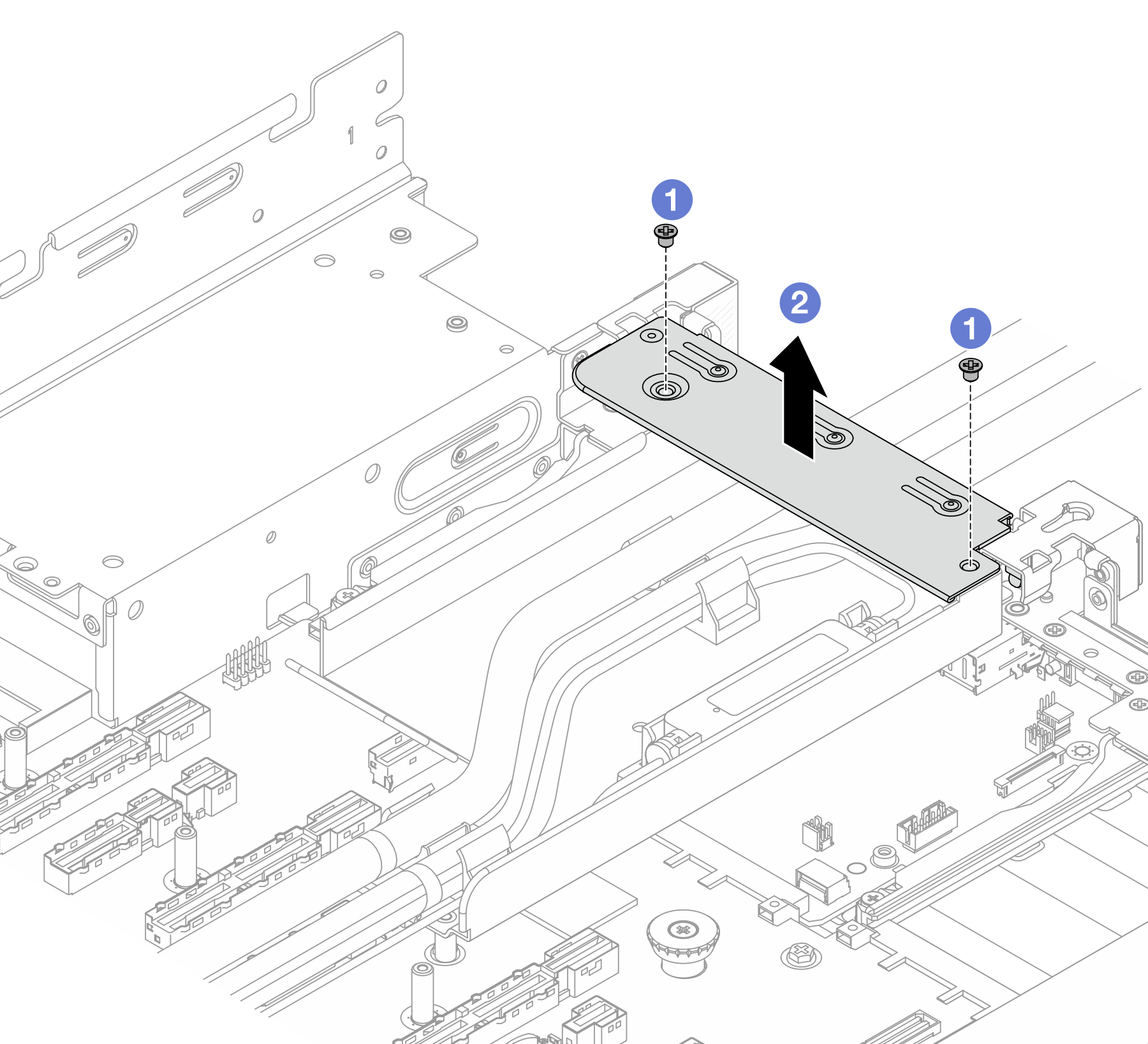

      รูปที่ 1. การถอดโครงยึด 1FH

      1. ถอดสกรูสองที่ยึดโครงยึด

      2. ยกโครงยึดออกจากตัวเครื่อง

    • ตัวครอบตัวยก 3FH

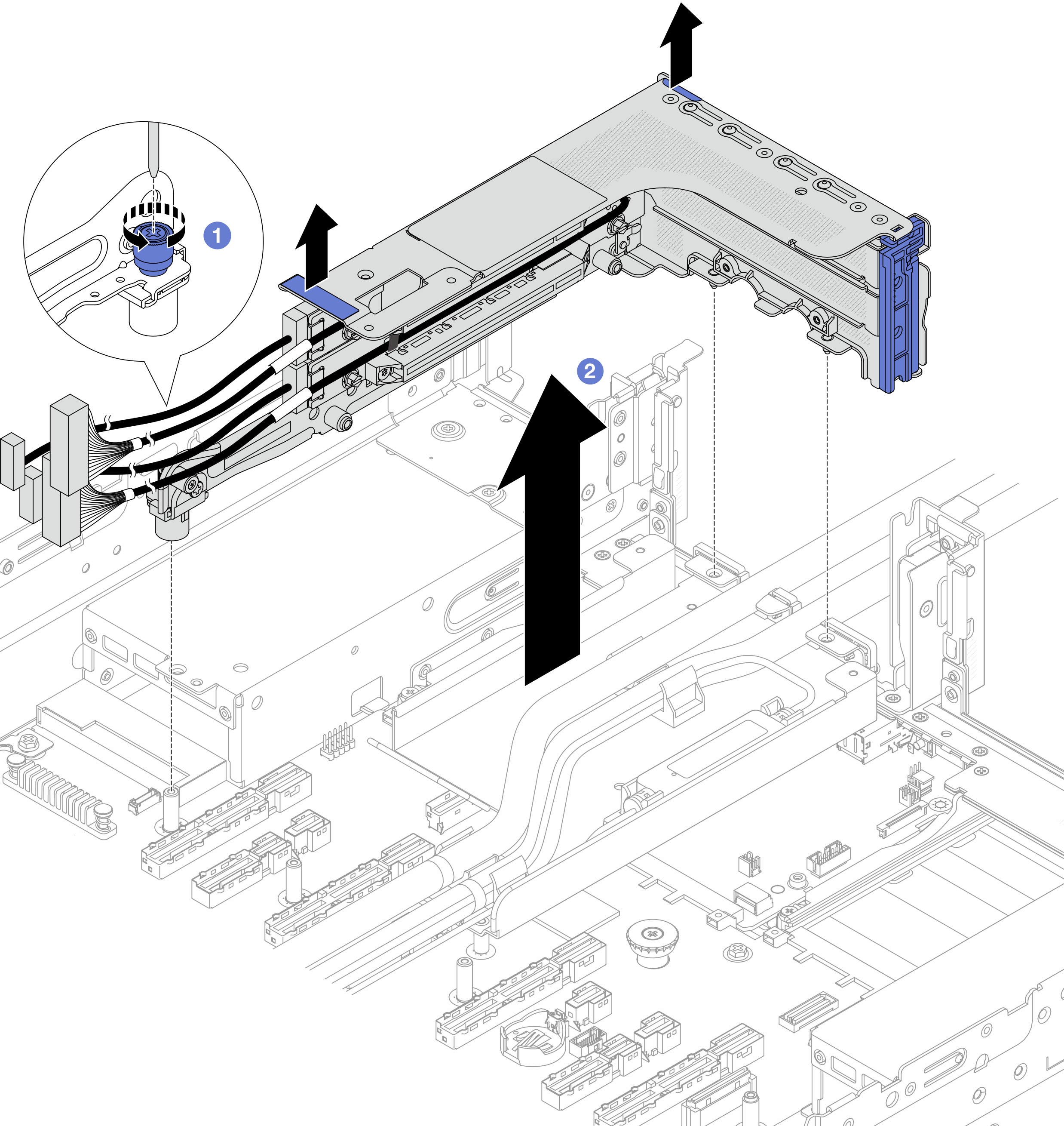

      รูปที่ 2. การถอดตัวครอบตัวยก 3FH

      1. คลายสกรูที่ยึดตัวครอบตัวยก

      2. จับตัวครอบตัวยก PCIe ที่บริเวณขอบ แล้วค่อยๆ ยกออกจากตัวเครื่อง

  3. ปลดสายและโมดูลเซนเซอร์ตรวจจับการรั่วไหล

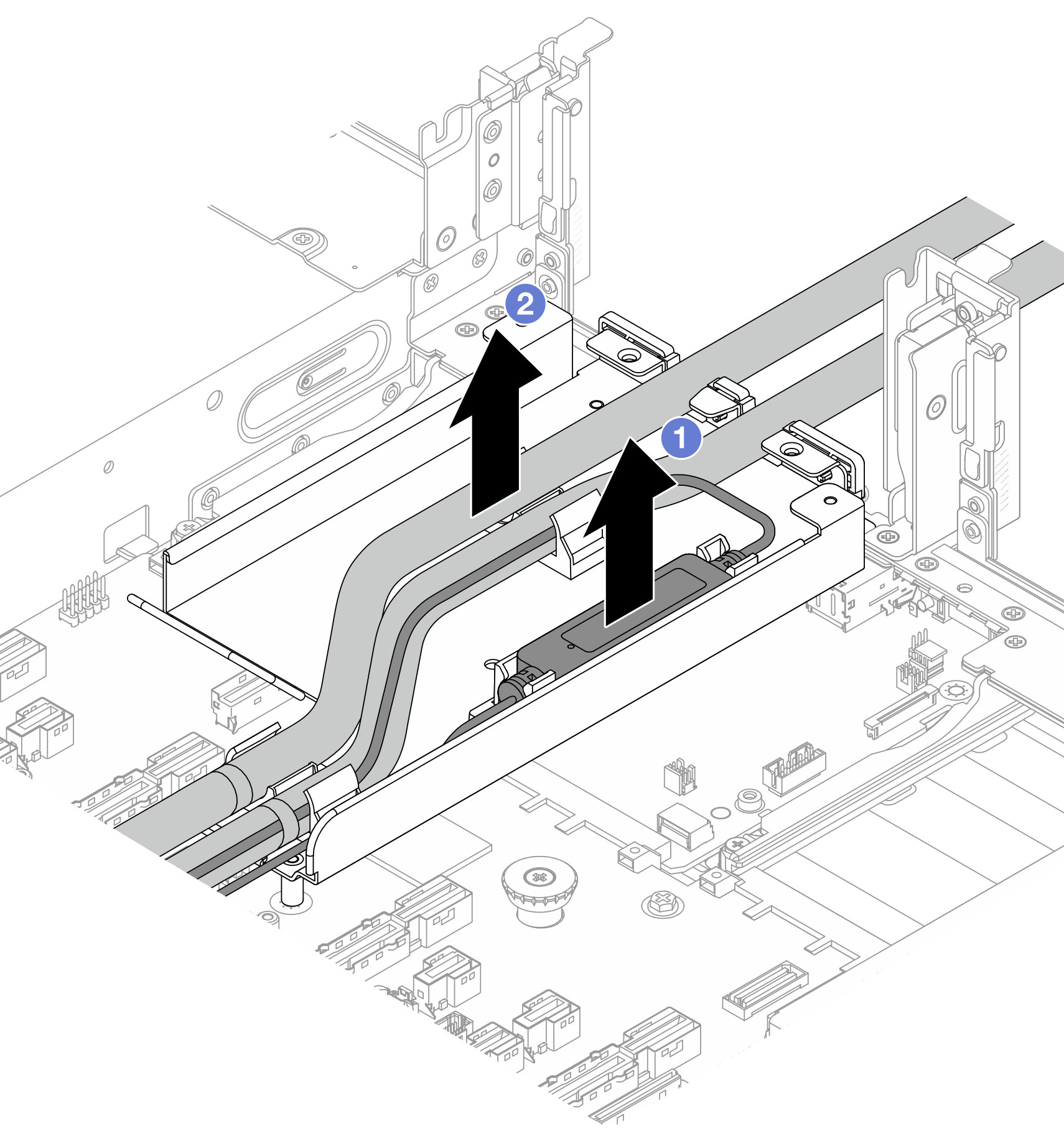

    รูปที่ 3. การปลดสายและโมดูลเซนเซอร์ตรวจจับการรั่วไหล

    1. ยกโมดูลเซนเซอร์ตรวจจับการรั่วไหลขึ้นจากตัวยึดสาย
    2. ปลดสายจากตัวยึดสาย
  4. ถอด Processor Neptune Core Module ออกจากแผงโปรเซสเซอร์

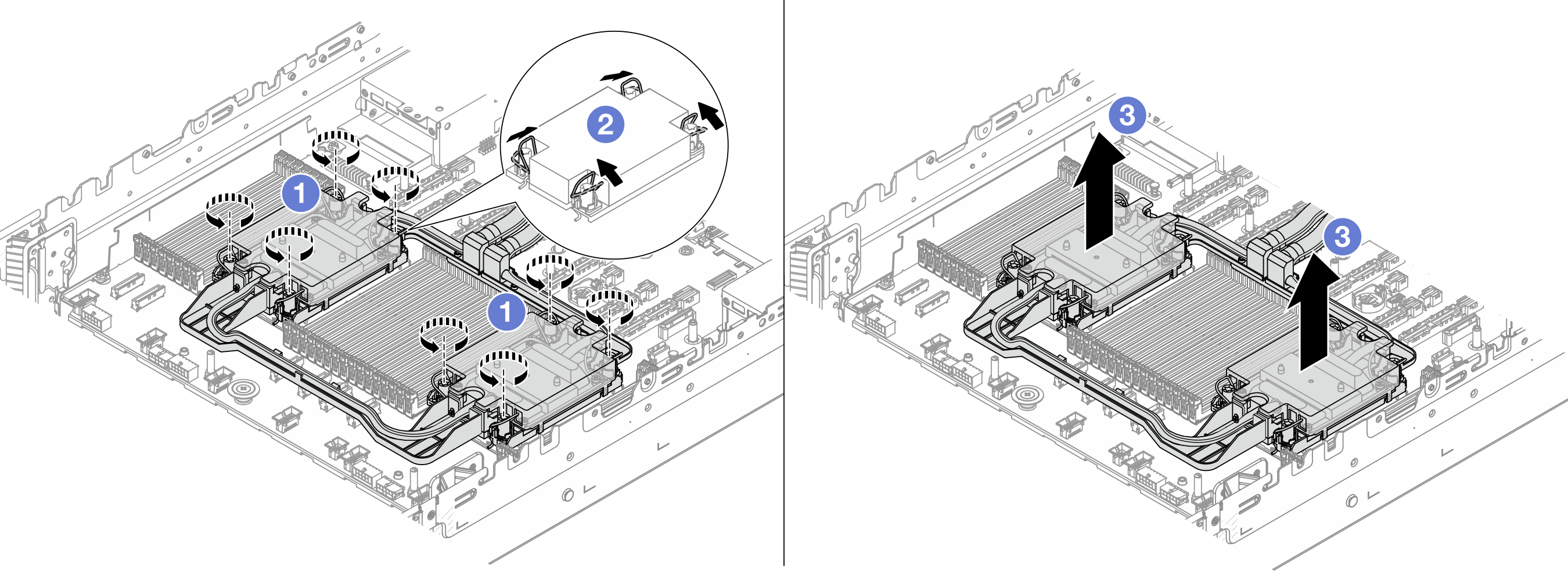

    รูปที่ 4. การถอด Processor Neptune Core Module

    1. คลายน็อตหกเหลี่ยม T30 บน ส่วนประกอบแผ่นระบายความร้อน
    2. หมุนตัวเก็บสายกันเอียงเข้าด้านใน
    3. ค่อยๆ ยกโมดูลออกจากช่องเสียบโปรเซสเซอร์ หากไม่สามารถยกโมดูลออกจากช่องเสียบได้จนสุด ให้คลายน็อตหกเหลี่ยม T30 เพิ่มเติม แล้วลองยกโมดูลอีกครั้ง
  5. แยกโปรเซสเซอร์ออกจากโมดูล Processor Neptune Core Module ดูแยกโปรเซสเซอร์ออกจากตัวยึดและตัวระบายความร้อน
  6. หากมีซิลิโคนนำความร้อนเก่าหลงเหลืออยู่บนโปรเซสเซอร์และแผ่นระบายความร้อน ให้ค่อยๆ ทำความสะอาดด้านบนของโปรเซสเซอร์และแผ่นระบายความร้อนด้วยแผ่นแอลกอฮอล์สำหรับทำความสะอาด
  7. ถอดตัวยึดสาย

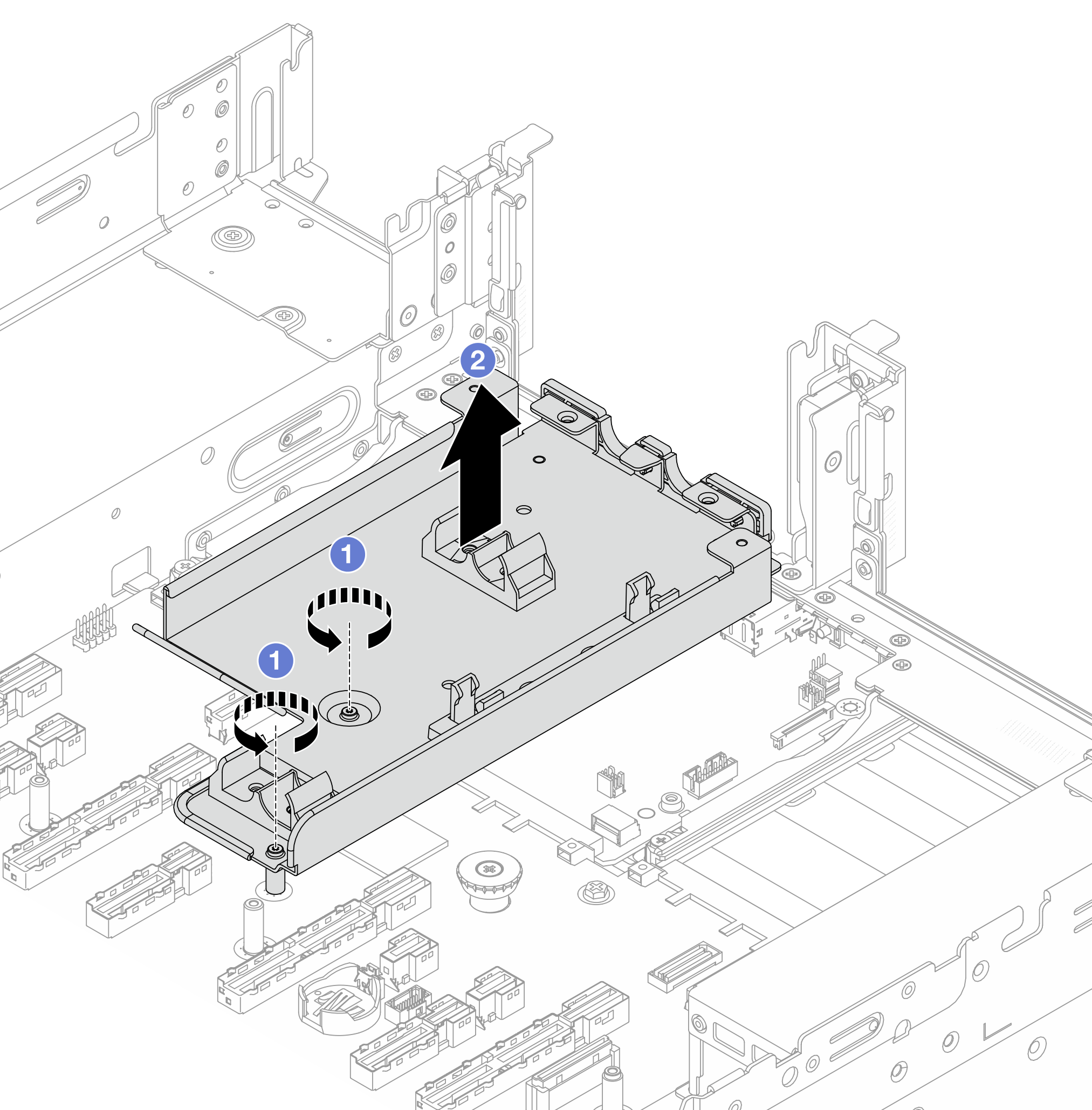

    รูปที่ 5. การถอดตัวยึดสาย

    1. ถอดสกรูที่ล็อคตัวยึดกับส่วนประกอบแผงระบบ
    2. ยกตัวยึดสายออกจากตัวเครื่อง
หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
