Lenovo Processor Neptune Core Module installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, wenn Sie den Processor Neptune Core Module installieren möchten.

Wichtig
  • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

  • Wenden Sie sich an Lenovo Professional Services, wenn Sie das Teil zum ersten Mal installieren möchten.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

VORSICHT
Wenn Sie ein neues Processor Neptune Core Module aus dem Versandkarton entnehmen, heben Sie die Kühlplattenbaugruppe mit dem daran befestigten Versandeinbaurahmen heraus, damit die Wärmeleitpaste auf dem Kühlplattenbaugruppe nicht weggewischt wird.
Liste der DrehmomentschraubendrehertypenSchraubentyp
T30-Torx-SchraubendreherT30-Torx-Schrauben

Vorgehensweise

  1. Bringen Sie die Schlauchhalterung am Gehäuse an.

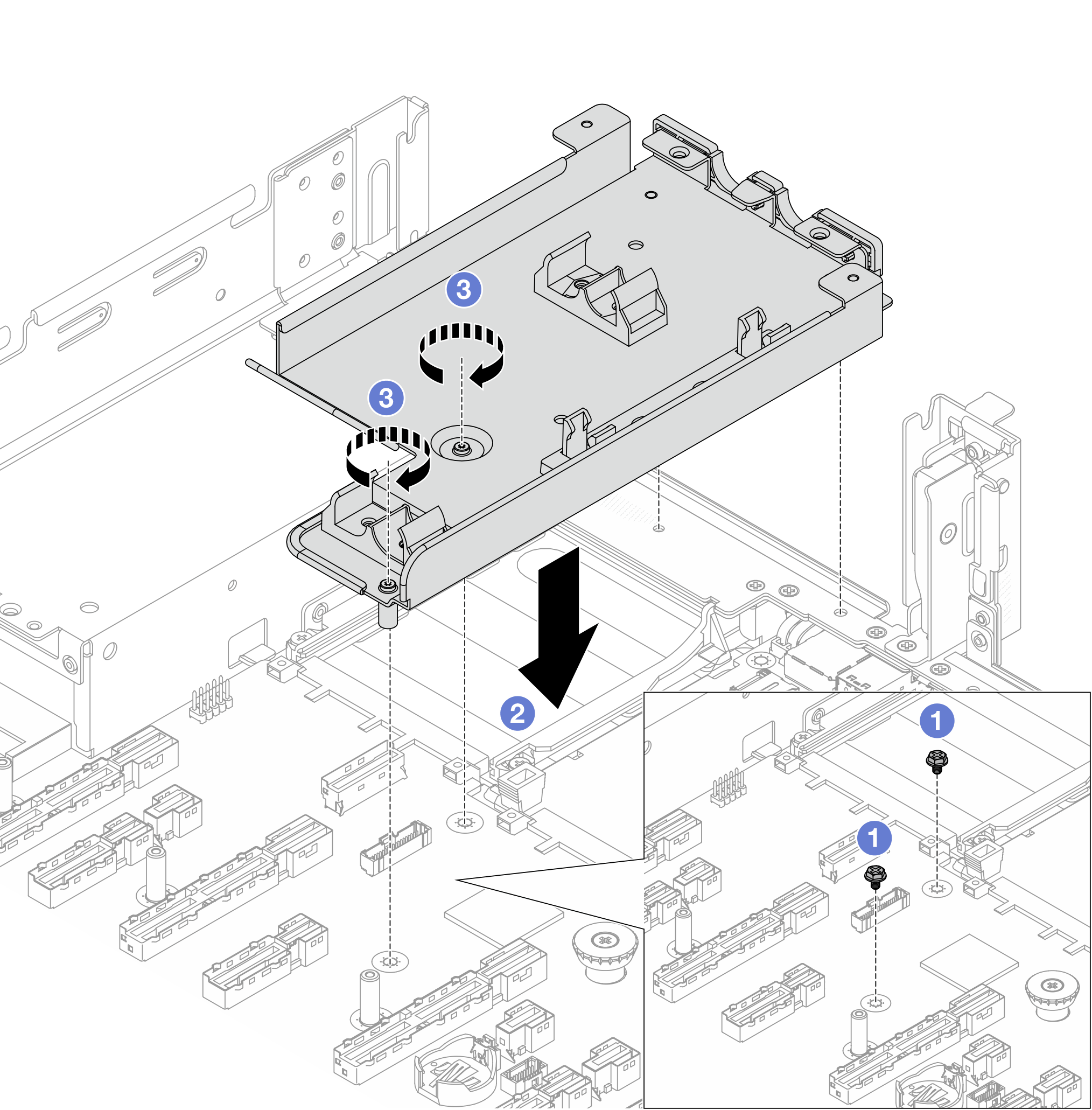

    Abbildung 1. Installieren der Schlauchhalterung

    1. Falls erforderlich, entfernen Sie die Schrauben an der Systemplatinenbaugruppe.
    2. Richten Sie die Schraubenlöcher der Schlauchhalterung an den Schraubenlöchern der Systemplatinenbaugruppe aus und richten Sie die Führungsstifte der Halterung an den Öffnungen an der Rückwand aus.
    3. Bringen Sie die Schrauben an, um die Schlauchhalterung an der Systemplatinenbaugruppe zu befestigen.
  2. Installieren Sie den Prozessor am Processor Neptune Core Module. Weitere Informationen finden Sie unter Prozessor und Kühlkörper installieren.

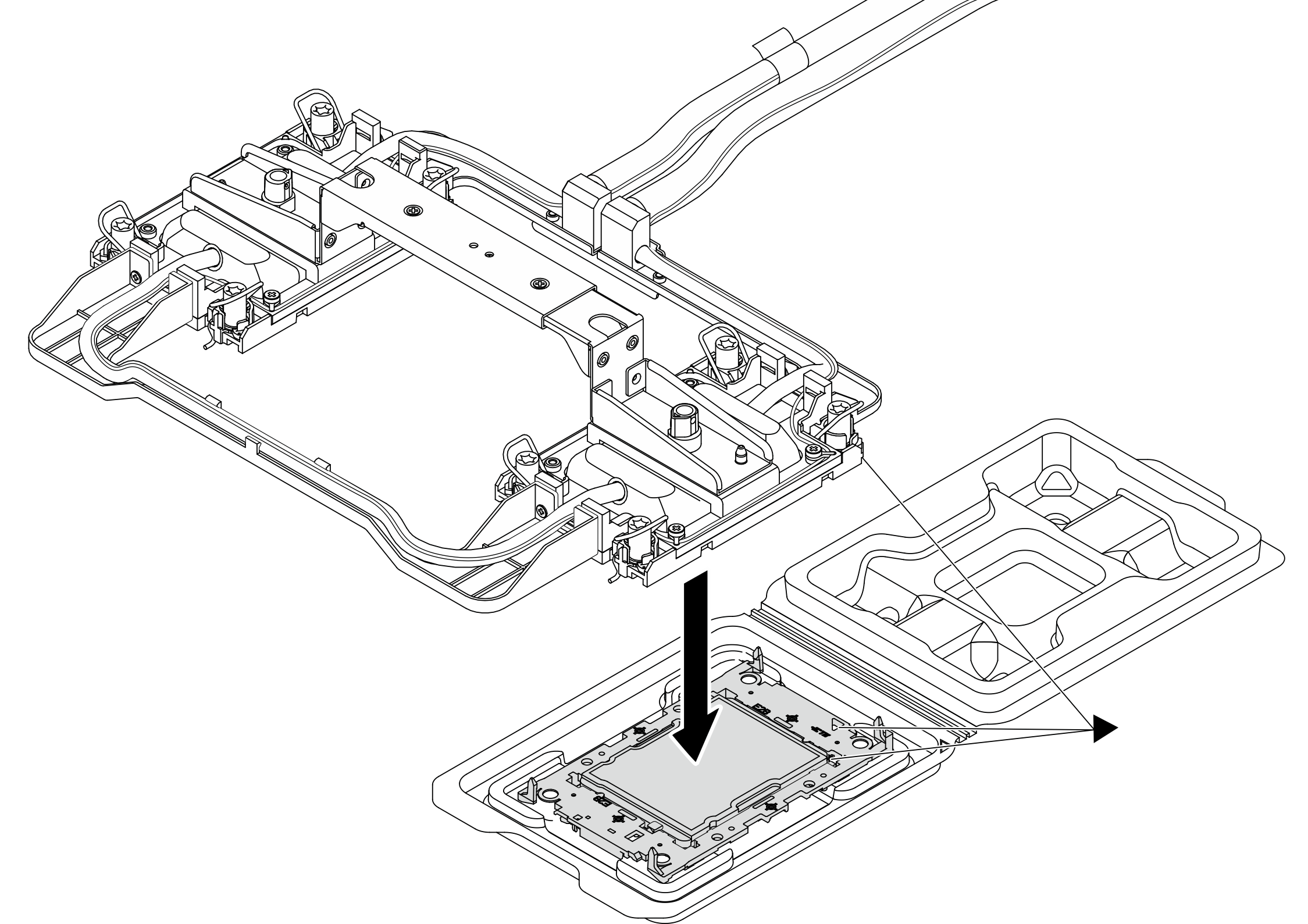

    Abbildung 2. Installieren des Prozessors

    1. Richten Sie die dreieckige Markierung auf dem Kühlplattenbaugruppe-Schild an der dreieckigen Markierung auf dem Prozessorträger und dem Prozessor aus.
    2. Installieren Sie das Processor Neptune Core Module auf dem Prozessorträger.
    3. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten.
    Anmerkung
    Wenn im Server nur ein Prozessor (normalerweise Prozessor 1) installiert ist, muss vor der weiteren Installation eine Abdeckung am leeren Prozessorsockel 2 installiert werden.

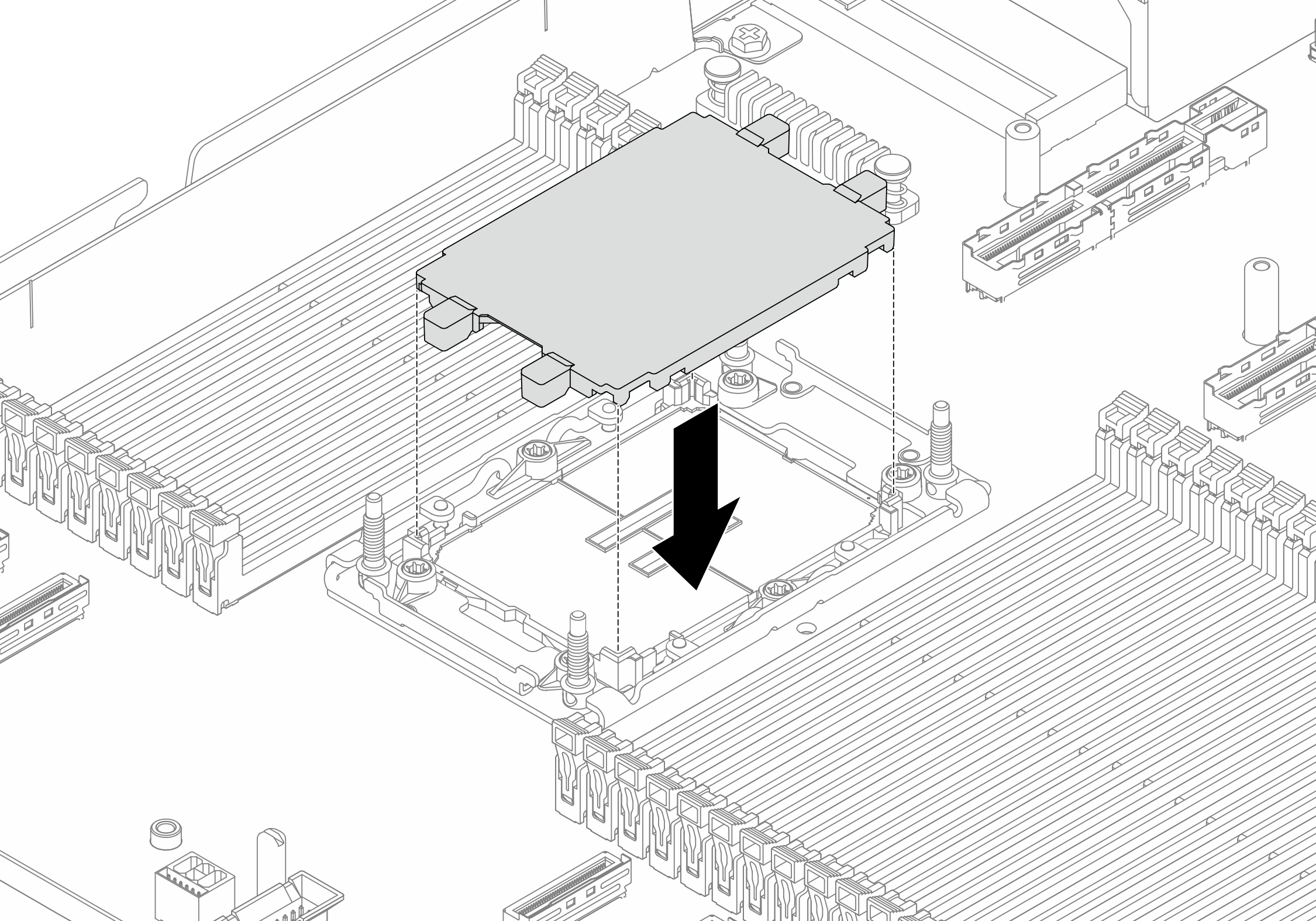

    Abbildung 3. Installieren der Prozessorsockelabdeckung

  3. Installieren Sie das Processor Neptune Core Module an der Systemplatinenbaugruppe.

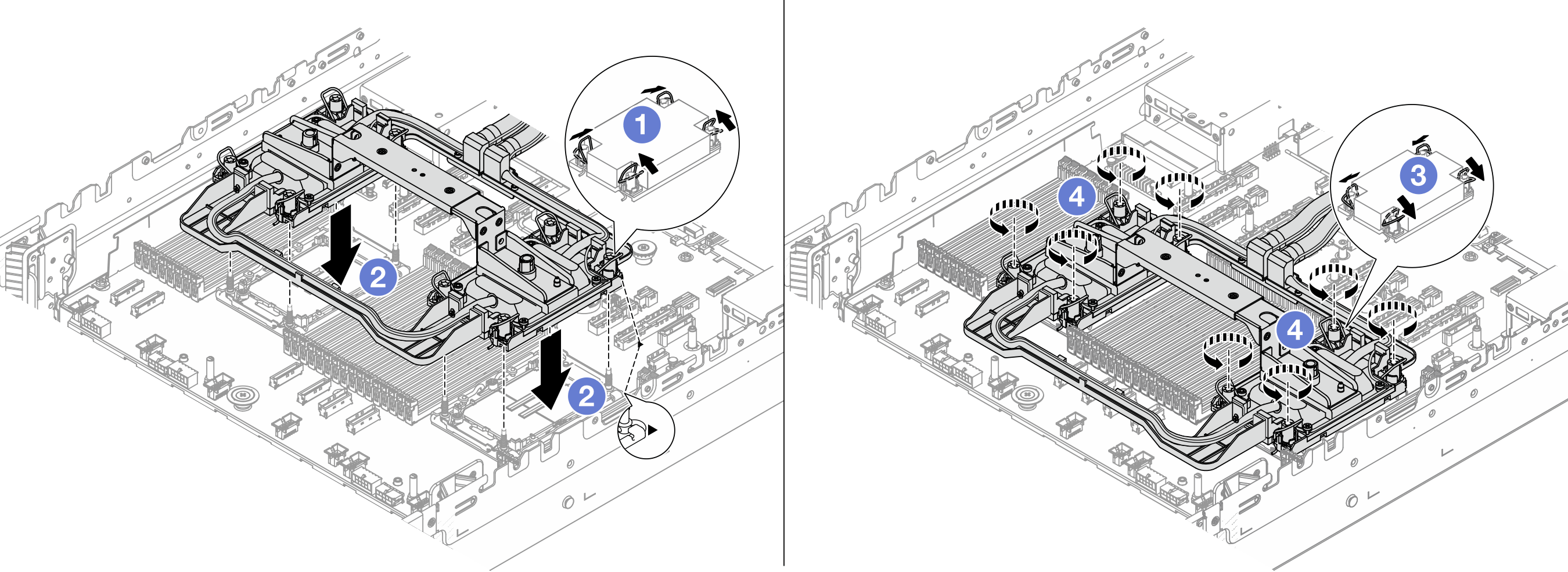

    Abbildung 4. Installieren der Processor Neptune Core Module

    1. Drehen Sie die Kippschutzbügel nach innen.

    2. Richten Sie die dreieckige Markierung und die vier T30-Torx-Muttern auf dem Kühlplattenbaugruppe an der dreieckigen Markierung und den Gewindestiften des Prozessorsockels aus. Setzen Sie dann das Kühlplattenbaugruppe in den Prozessorsockel ein.

    3. Drehen Sie die Kippschutzbügel nach außen, bis sie in den Haken im Sockel einrasten.

    4. Ziehen Sie die T30-Torx-Muttern in der Installationsreihenfolge an, die auf der Kühlplattenbaugruppe angegeben ist. Ziehen Sie die Schrauben fest, bis sie sich nicht mehr drehen lassen. Prüfen Sie dann, dass keine Lücke zwischen dem Schraubenansatz an der Kühlplattenbaugruppe und dem Prozessorsockel vorhanden ist. (Das Drehmoment zum vollständigen Anziehen der Schrauben beträgt 0,9‑1,3 Newtonmeter bzw. 8‑12 Poundforce Inch.)

  4. Entfernen Sie den Griff vom Processor Neptune Core Module.

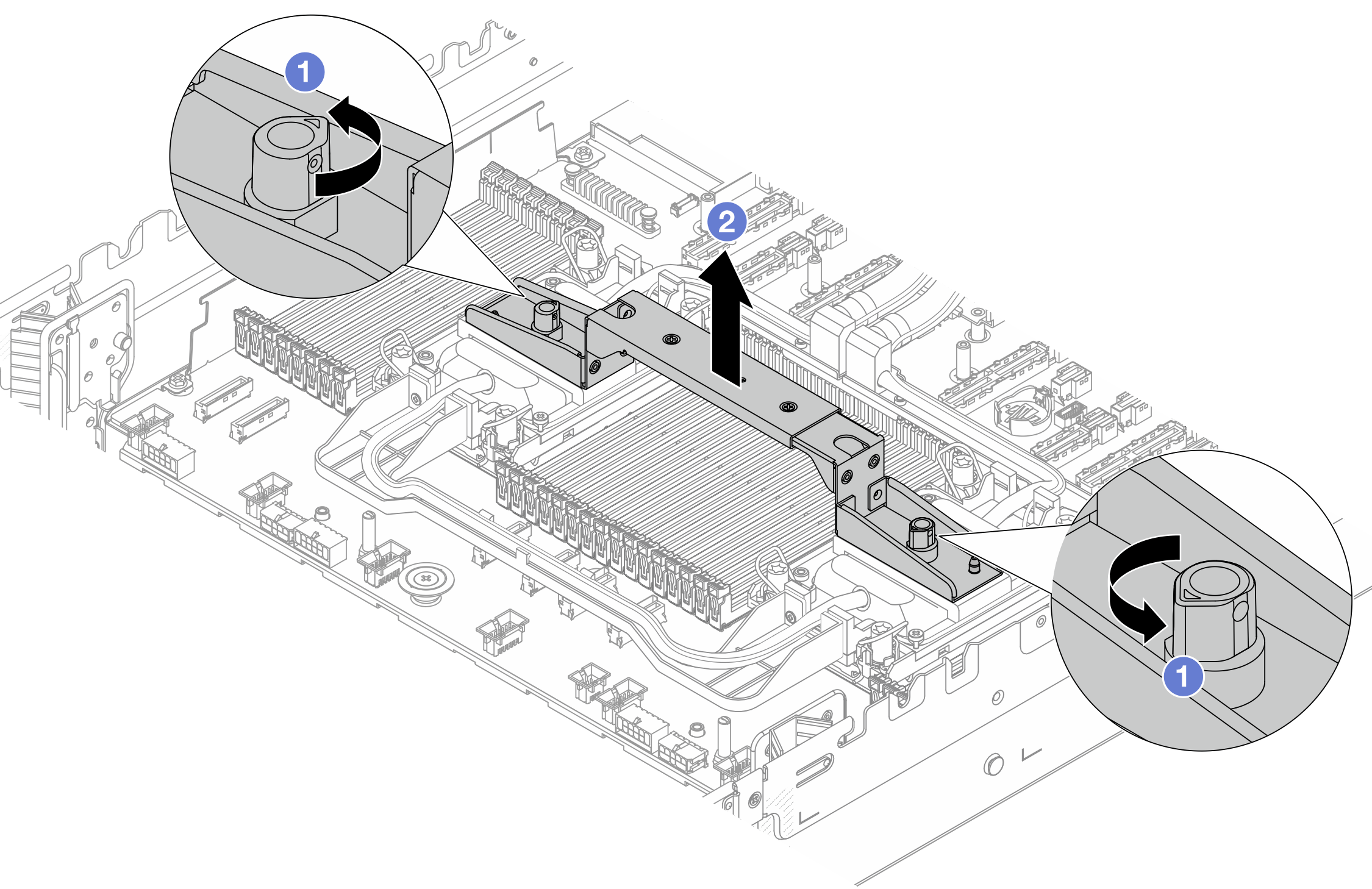

    Abbildung 5. Entfernen des Modulgriffs

    1. Drehen Sie die Schrauben wie oben dargestellt, um den Griff zu entriegeln.
    2. Trennen Sie den Griff vom Modul.
    Anmerkung
    Ein neues Processor Neptune Core Module verfügt über einen Griff.
    • Wenn Sie ein altes Modul durch ein neues ersetzen möchten, entfernen Sie zunächst wie oben dargestellt den Griff des neuen Moduls.

    • Um Prozessoren auszutauschen, ohne das Modul zu wechseln, ist kein Griff erforderlich. Überspringen Sie 4 und fahren Sie mit der weiteren Installation fort.

  5. Installieren Sie die Kühlplattenabdeckungen. Drücken Sie die Abdeckungen wie unten dargestellt nach unten.

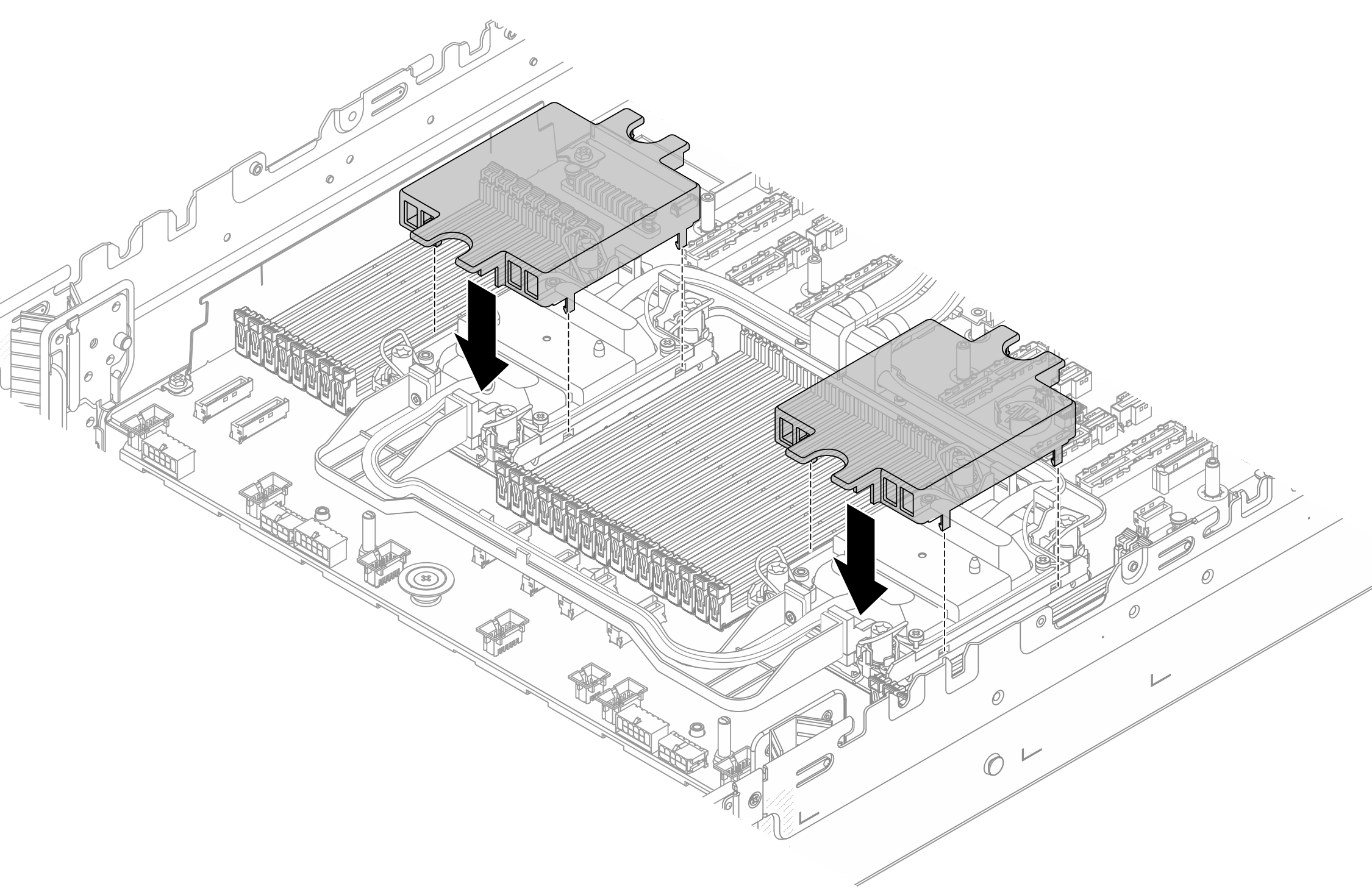

    Abbildung 6. Installieren der Kühlplattenabdeckungen

  6. Setzen Sie die Schläuche und das Flüssigkeitserkennungssensormodul auf die Schlauchhalterung.

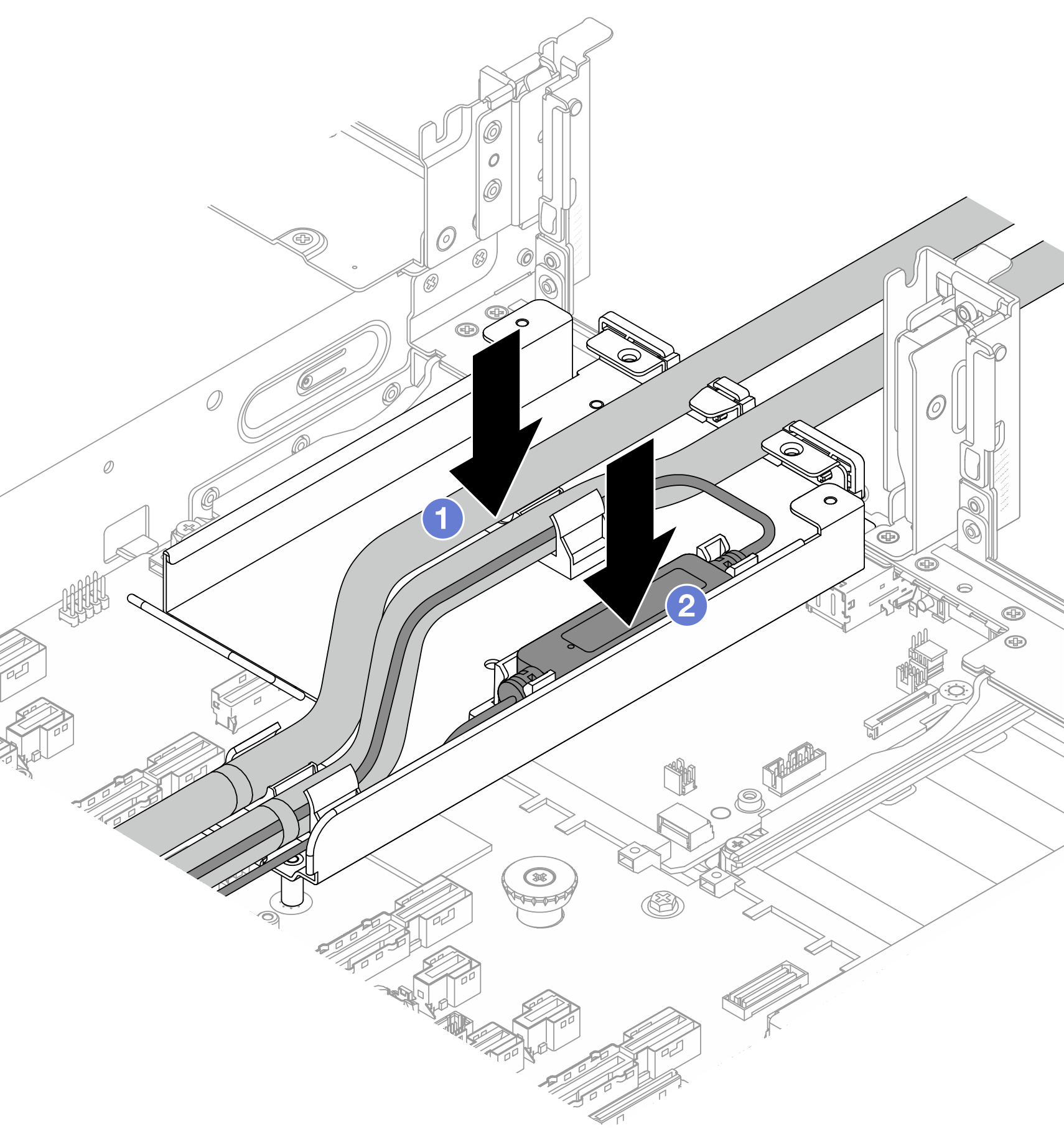

    Abbildung 7. Platzieren der Schläuche und des Flüssigkeitserkennungssensormodul

    1. Setzen Sie die Schläuche auf die Schlauchhalterung.
    2. Setzen Sie das Flüssigkeitserkennungssensormodul auf die Schlauchhalterung.

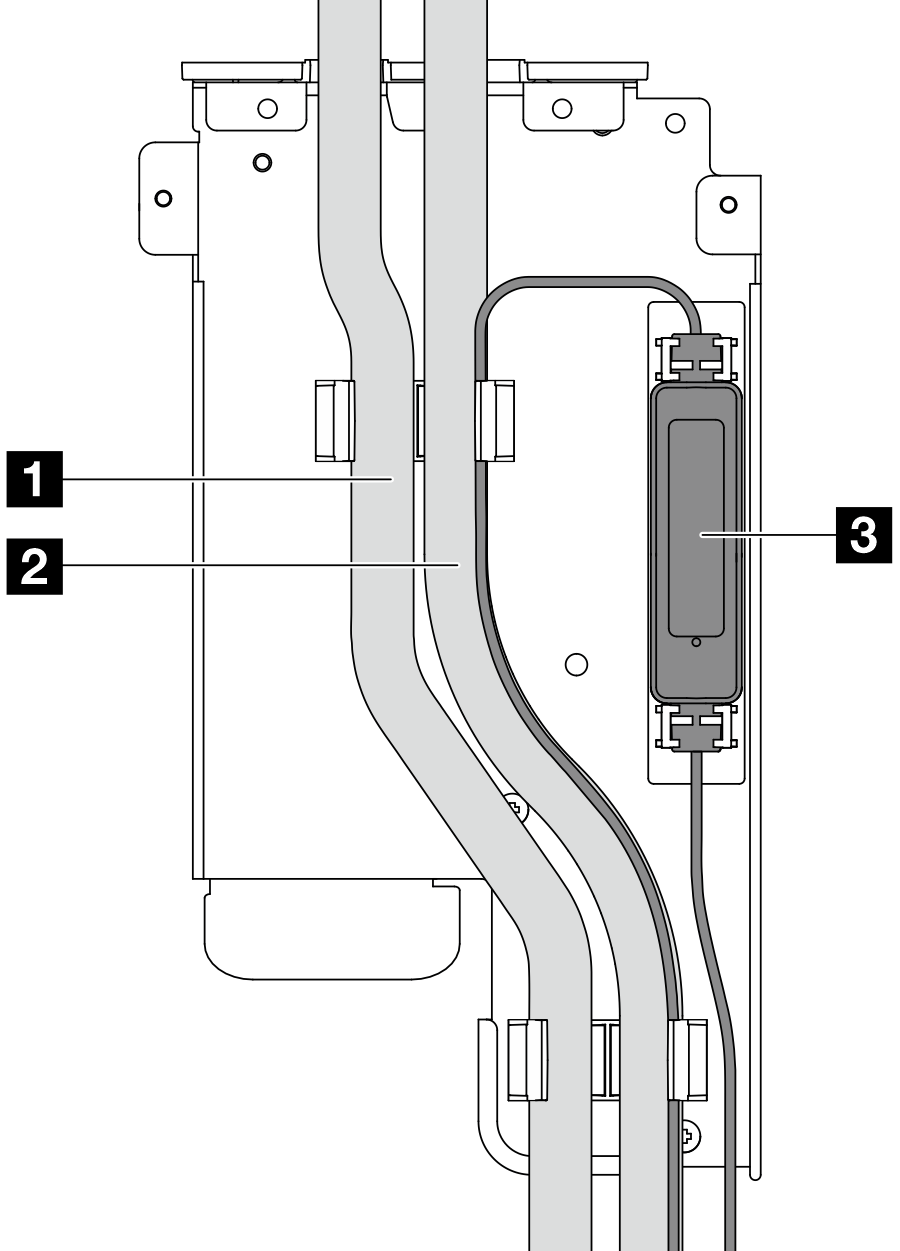

    Abbildung 8. Installationsdetails

    • 1 Auslassschlauch
    • 2 Einlassschlauch
    • 3 Flüssigkeitserkennungssensormodul
    Anmerkung

    Informationen zum Funktionsstatus des Flüssigkeitserkennungssensormodul finden Sie unter Anzeige des Flüssigkeitserkennungssensormoduls.

  7. Installieren Sie die 1FH-Halterung oder den 3FH-Adapterrahmen.
    • 1FH-Halterung

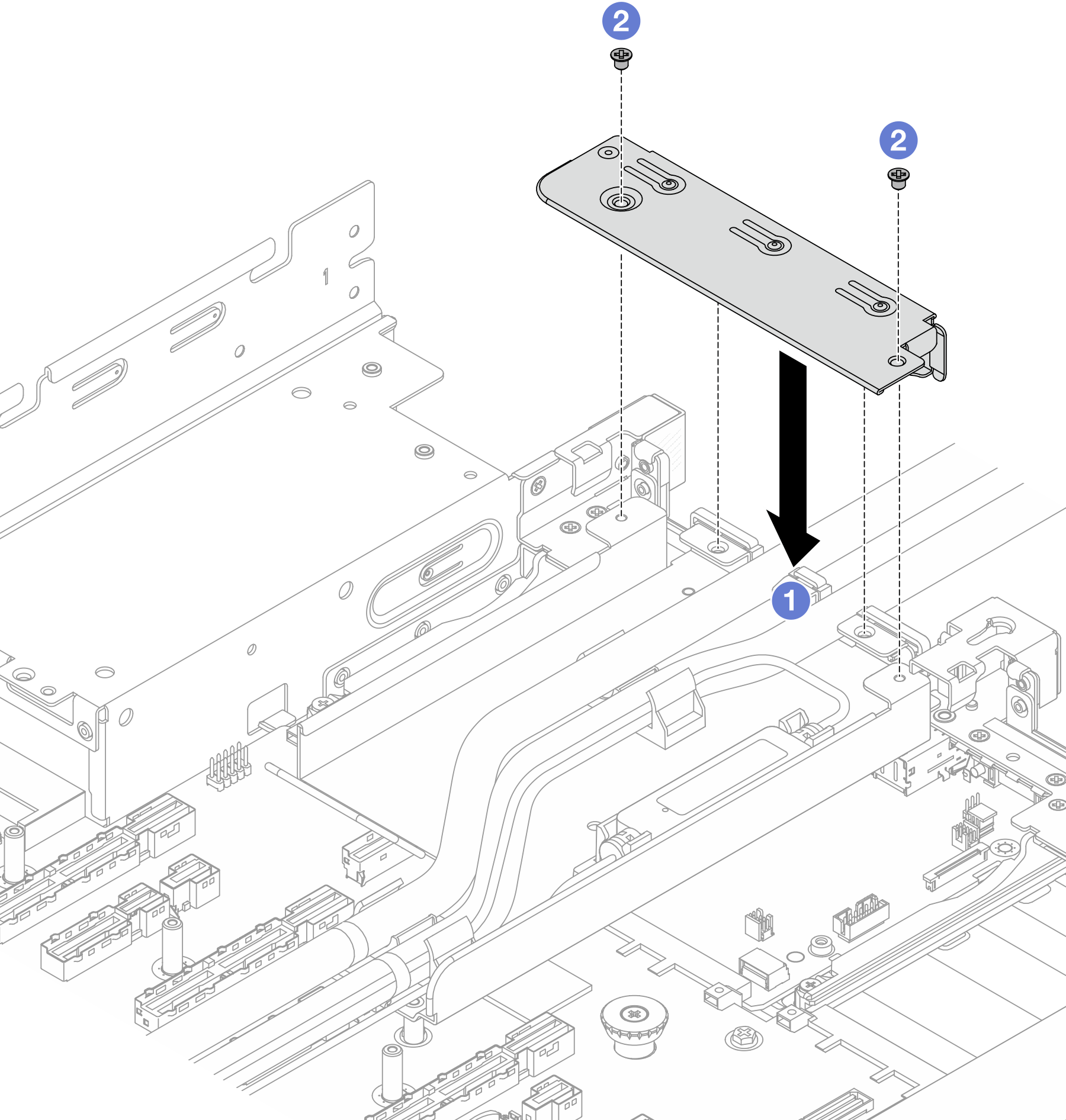

      Abbildung 9. Installieren der 1FH-Halterung

      1. Senken Sie die Halterung auf die Schlauchhalterung ab.

      2. Installieren Sie die Schrauben, um die Halterung zu befestigen.

    • 3FH-Adapterrahmen

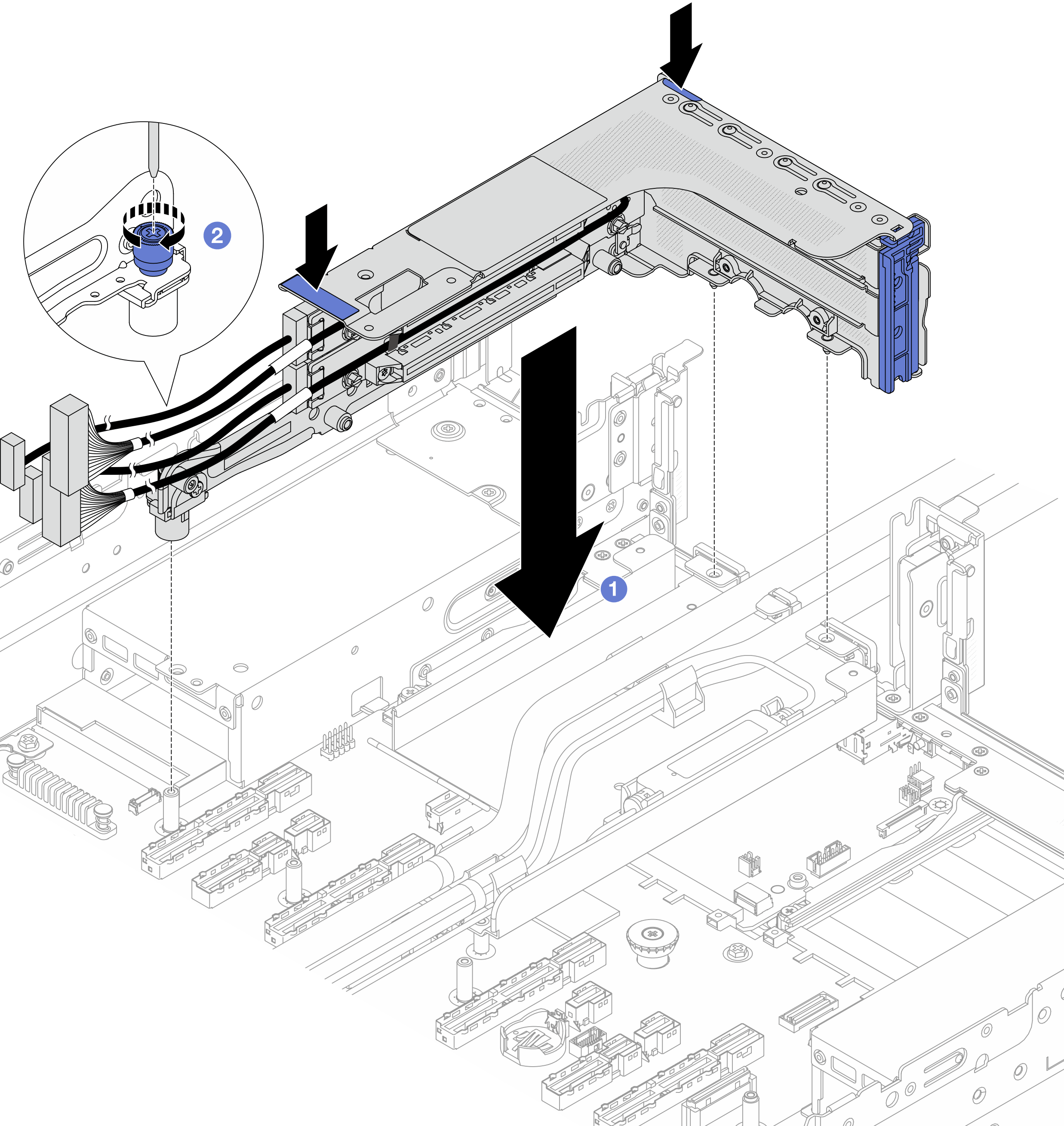

      Abbildung 10. Installieren des 3FH-Adapterrahmens

    1. Senken Sie den Adapterrahmen in das Gehäuse ab.
    2. Ziehen Sie die Schraube fest, um den Adapterrahmen zu befestigen.
  8. Schließen Sie das Kabel des Flüssigkeitserkennungssensormodul an den Anschluss an der Systemplatinenbaugruppe an. Siehe Interne Kabelführung.
  9. Installieren Sie die hintere Laufwerkhalterungsbaugruppe, falls erforderlich. Siehe Hintere Laufwerkhalterung austauschen.
  10. Installieren Sie die Luftführung oder die mittlere Laufwerkhalterung. Siehe Luftführung installieren oder Mittlere Rückwandplatine für Laufwerk und Laufwerkhalterung installieren.
  11. Installieren Sie die obere Abdeckung. (siehe Obere Abdeckung installieren).
  12. Setzen Sie den Server in den Gehäuserahmen ein. Siehe Server austauschen.
  13. Bringen Sie die Schnellanschlüsse an den Leitungen an. Siehe Leitung installieren (rackinternes System) oder Leitung installieren (zwischengeschaltetes System).

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
