侵入検出スイッチの取り付け

侵入検出スイッチを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 侵入検出スイッチをファン・ケージに取り付けます。

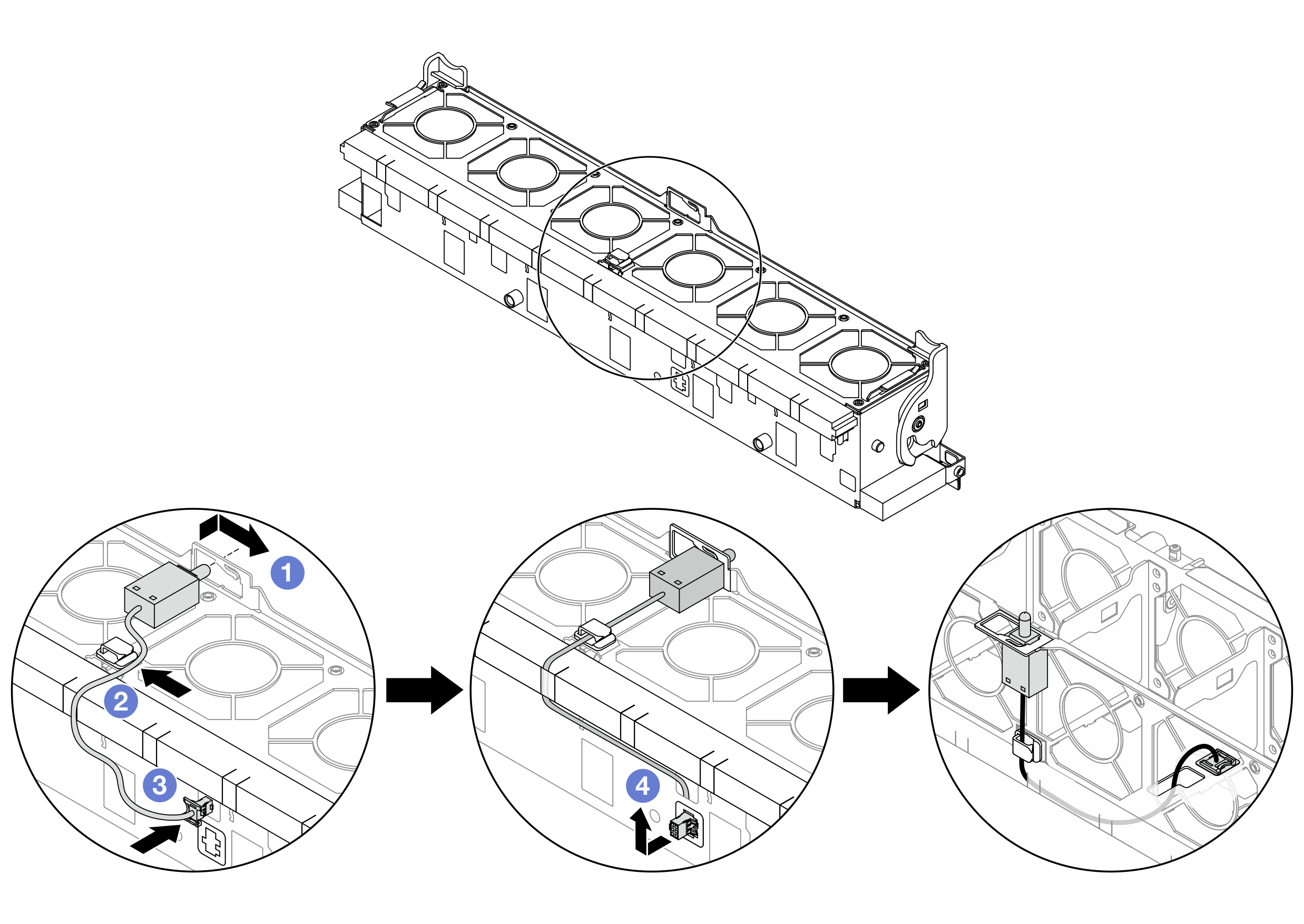

    図 1. 侵入検出スイッチの取り付け
    Installing the intrusion switch

    1. 侵入検出スイッチをファン・ケージ上のホルダーに挿入し、図の方向に押して完全に装着します。
    2. 侵入検出スイッチ・ケーブルをケーブル・クリップに固定します。
    3. ケーブルをフォームおよびファン・ケージ下部の事前にカットされたスロットを通してファン・ケージに配線します。
    4. 侵入検出スイッチ・コネクターをコネクターの鍵穴に挿入し、図の方向に動かして完全に装着します。
      注

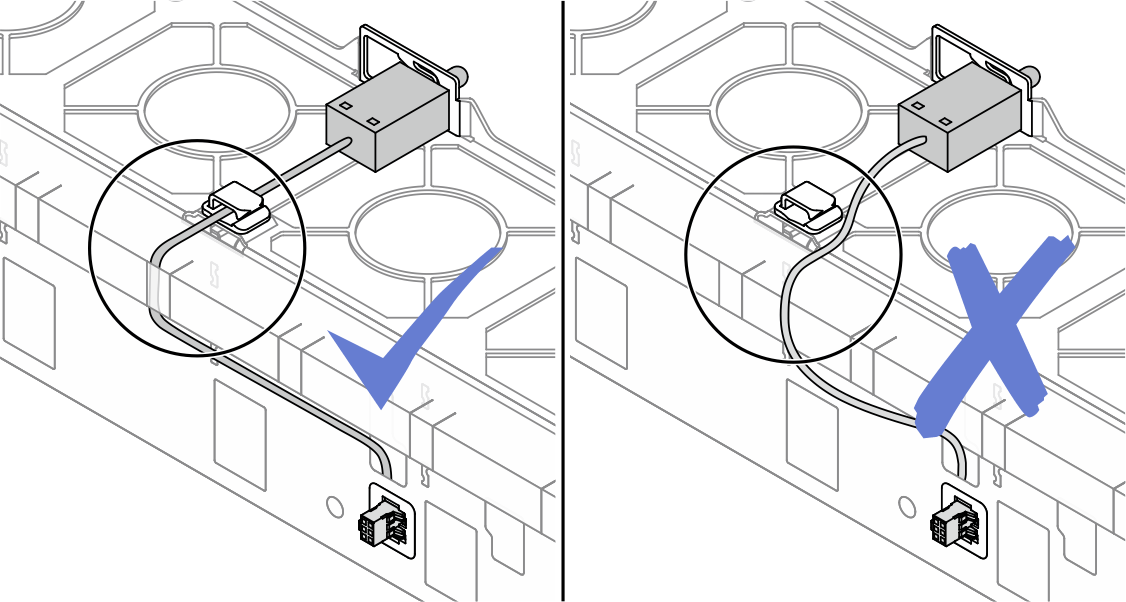

      侵入検出スイッチ・ケーブルが、ケーブル・クリップとフォームおよびケージ・ファン下部の事前にカットされたスロットを経由して配線されていることを確認します。そうしないと、ケーブルがファン・ケージの下に入り、ファン・ケージとシステム・ボード・アセンブリーの間の接触面が平らでなくなるため、ファンの接続が緩む場合があります。

      Intrusion switch installation

  2. システム・ファン・ケージを取り付けます。システム・ファン・ケージの取り付けを参照してください。
  3. システム・ファンを取り付けます。システム・ファンの取り付けを参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
