E3.S CMM 케이지 및 백플레인 설치

이 섹션의 지침에 따라 E3.S CMM 케이지 및 백플레인을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 백플레인에 신호 케이블을 연결합니다.
  2. E3.S 2T 케이지에 백플레인을 설치하십시오.

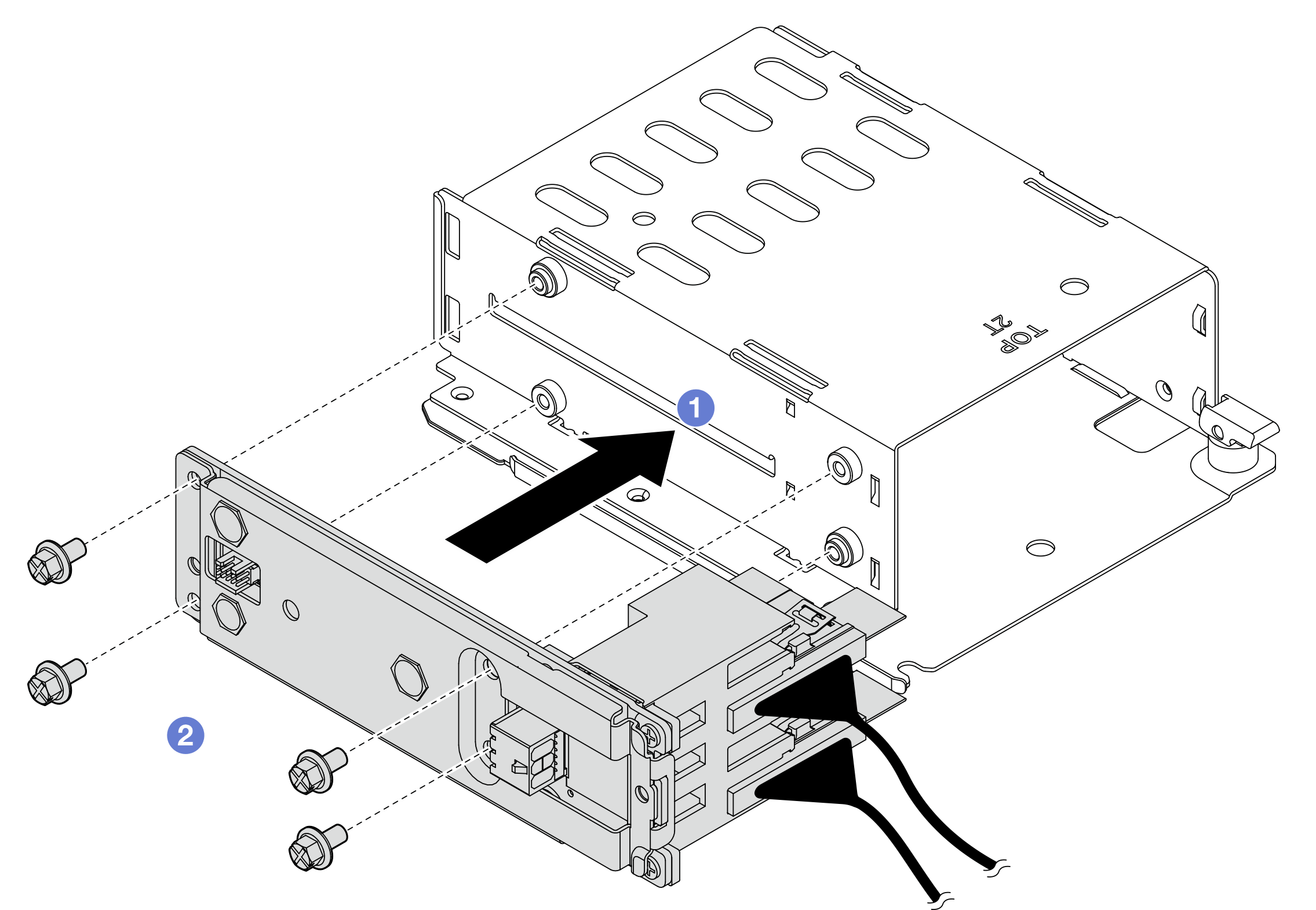

    그림 1. 백플레인 설치
    Installing the backplane
    1. 백플레인을 케이지에 설치하십시오.
    2. 나사 4개를 조여 백플레인을 고정합니다.
  3. 백플레인에 전원 케이블을 연결하십시오.
  4. E3.S 2T 케이지를 설치합니다.

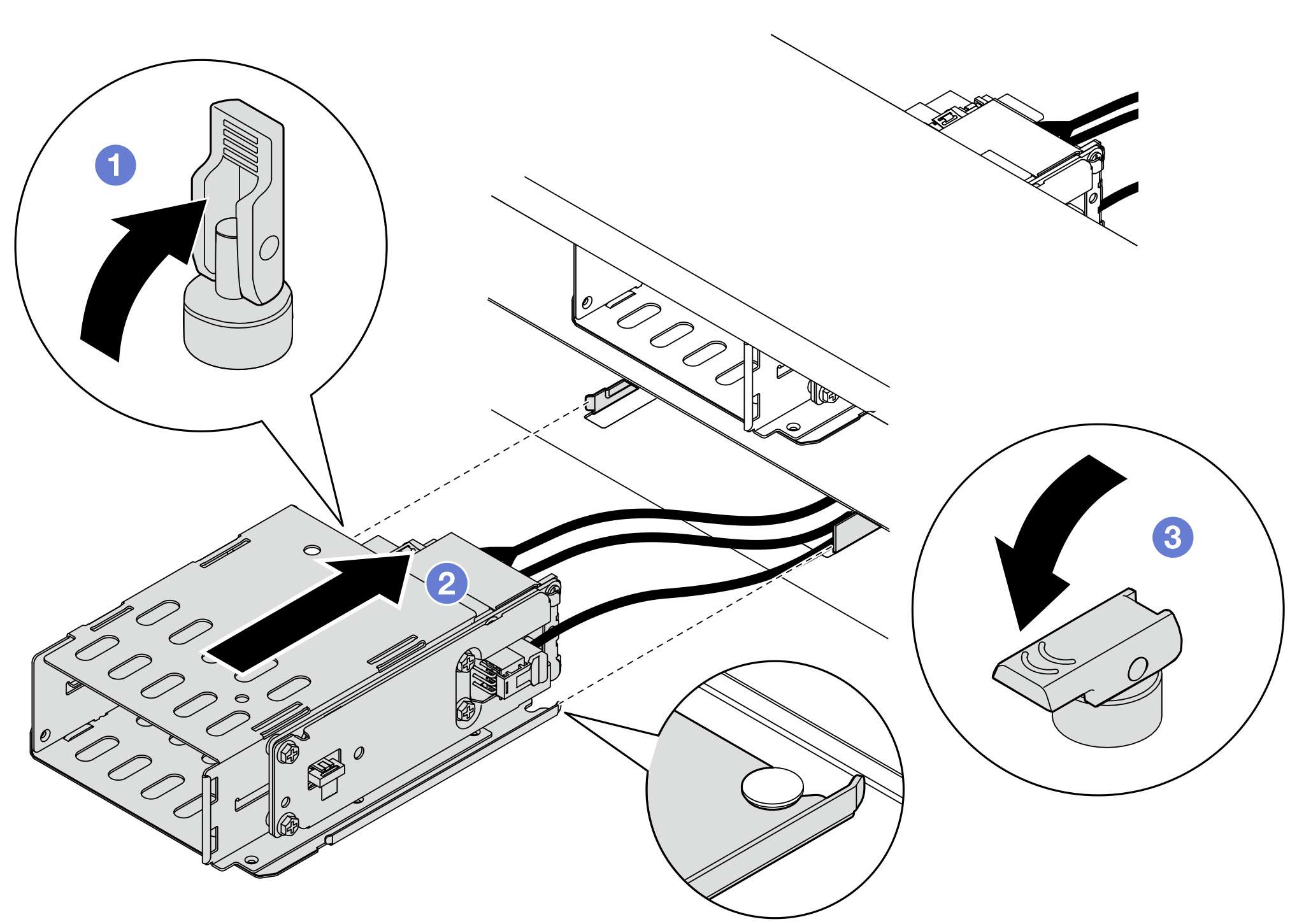

    그림 2. E3.S 2T 케이지 설치
    Installing the E3.S 2T cage
    1. 래치가 열림 위치에 있는지 확인하십시오.
    2. 케이지를 섀시에 밀어 넣으십시오. 이때 섀시의 가이드 핀이 제자리에 들어갈 때까지 밀어 넣습니다.
    3. 래치를 아래로 눌러 케이지를 고정합니다.
  5. 시스템 보드 어셈블리에 전원 및 신호 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. 시스템 팬 케이지를 다시 설치하십시오. 시스템 팬 케이지 설치의 내용을 참조하십시오.

  2. 공기 조절 장치 또는 중간 드라이브 케이지를 다시 설치하십시오. 공기 조절 장치 설치 또는 중간 드라이브 백플레인 및 드라이브 케이지 설치의 내용을 참조하십시오.

  3. 윗면 덮개를 다시 설치하십시오. 윗면 덮개 설치의 내용을 참조하십시오.

  4. CMM 또는 CMM 필러와 E3.S 베젤을 다시 설치하십시오. E3.S 비 핫 스왑 CMM 설치의 내용을 참조하십시오.

  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
