E3.S CMM ケージおよびバックプレーンの取り付け

E3.S CMM ケージおよびバックプレーンを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 信号ケーブルをバックプレーンに接続します。
  2. E3.S 2T ケージにバックプレーンを取り付けます。

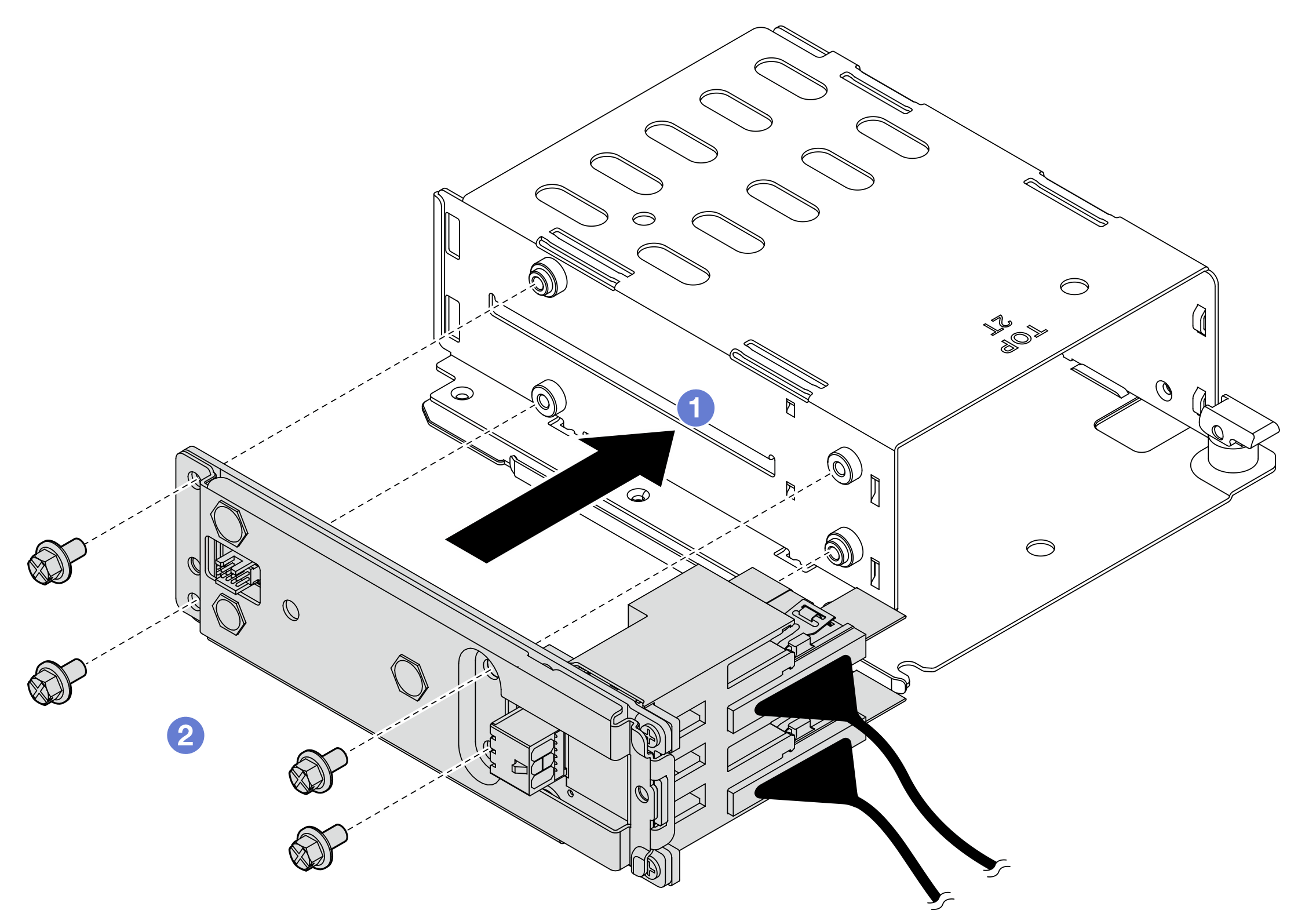

    図 1. バックプレーンの取り付け
    Installing the backplane
    1. ケージにバックプレーンを取り付けます。
    2. 4 本のねじを締め、バックプレーンを固定します。
  3. バックプレーンに電源ケーブルを接続します。
  4. E3.S 2T ケージを取り付けます。

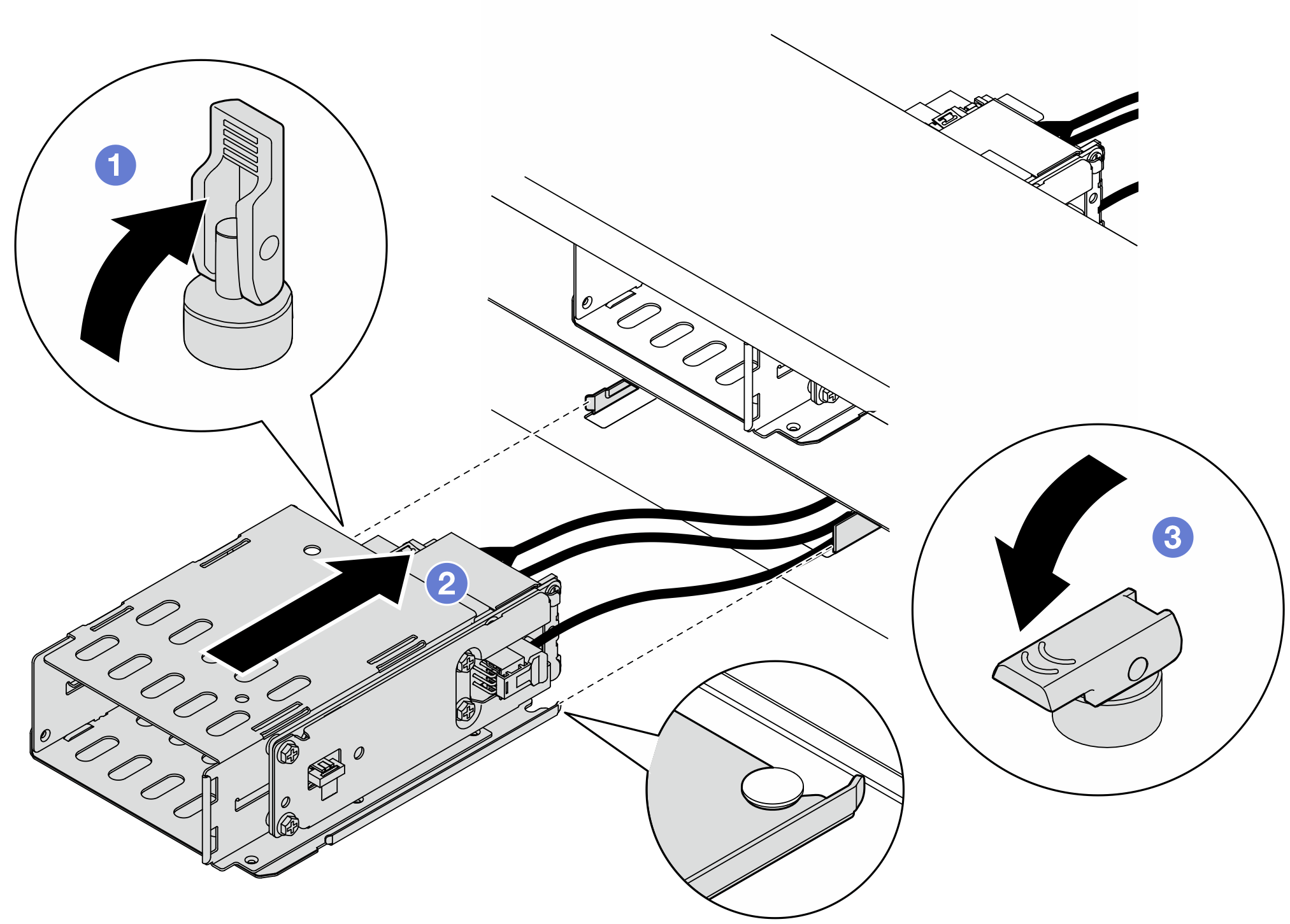

    図 2. E3.S 2T ケージの取り付け
    Installing the E3.S 2T cage
    1. ラッチが開位置にあることを確認します。
    2. シャーシのガイド・ピンが所定の位置に固定されるまで、ケージをシャーシ内にスライドさせます。
    3. ラッチを押し下げてケージを固定します。
  5. 電源ケーブルおよび信号ケーブルをシステム・ボード・アセンブリーに接続します。内部ケーブルの配線を参照してください。

完了したら

  1. システム・ファン・ケージを再び取り付けます。システム・ファン・ケージの取り付けを参照してください。

  2. エアー・バッフルまたは中央ドライブ・ケージを再度取り付けます。エアー・バッフルの取り付けまたは 中央ドライブ・バックプレーンおよびドライブ・ケージの取り付けを参照してください。

  3. トップ・カバーを再取り付けします。トップ・カバーの取り付けを参照してください

  4. CMM または CMM フィラーおよび E3.S ベゼルを再度取り付けます。E3.S 非ホット・スワップ CMM の取り付けを参照してください。

  5. 部品交換を完了します。部品交換の完了を参照してください。
