Instalar o backplane e a gaiola de uma CMM E3.S

Siga as instruções desta seção para instalar o backplane e a gaiola de uma CMM E3.S.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Conecte os cabos de sinal ao backplane.
  2. Instale o backplane na gaiola E3.S 2T.

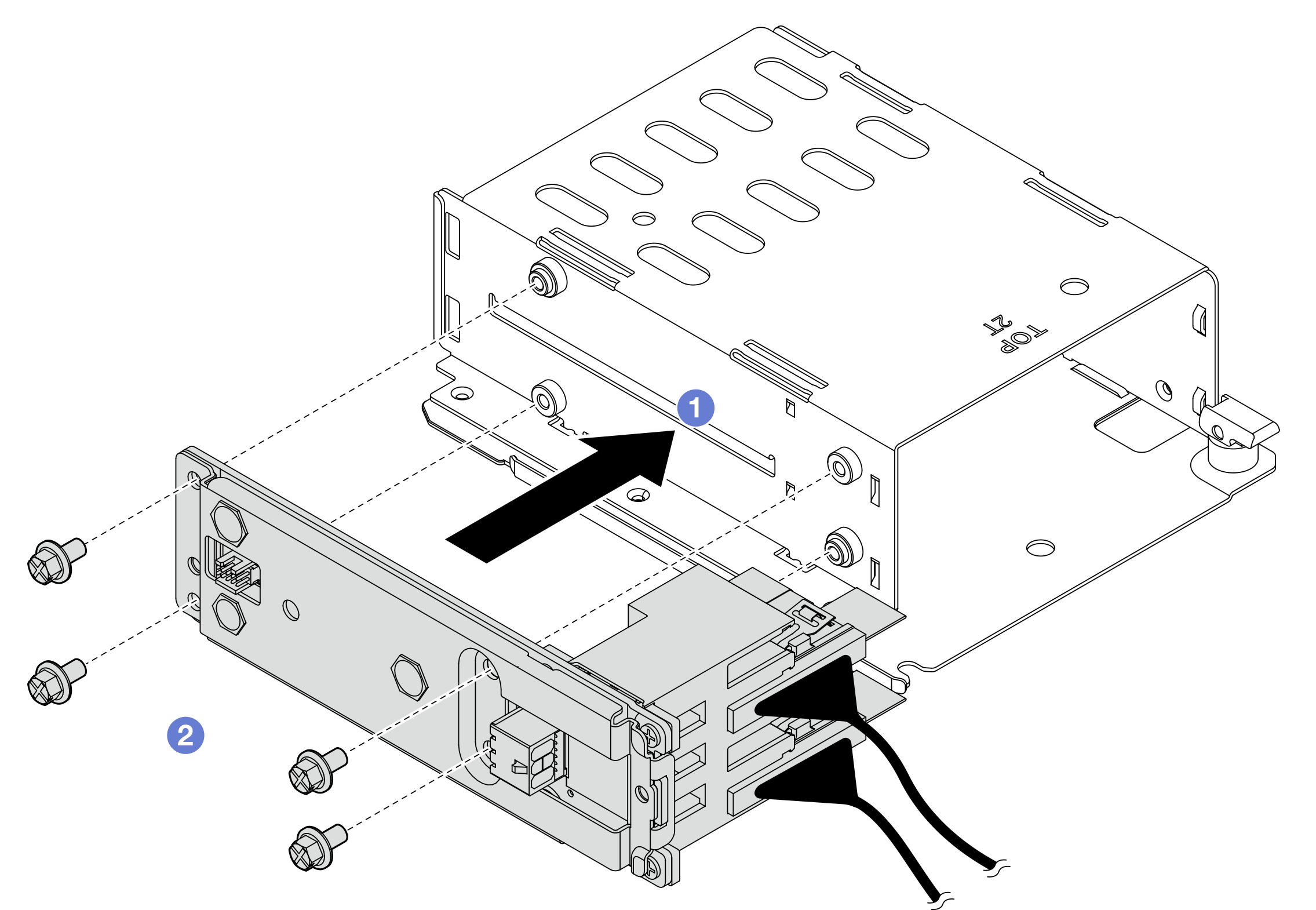

    Figura 1. Instalando o backplane
    Installing the backplane
    1. Instale o backplane na gaiola.
    2. Aperte quatro parafusos para prender o backplane.
  3. Conecte o cabo de alimentação ao painel traseiro.
  4. Instale a gaiola E3.S 2T.

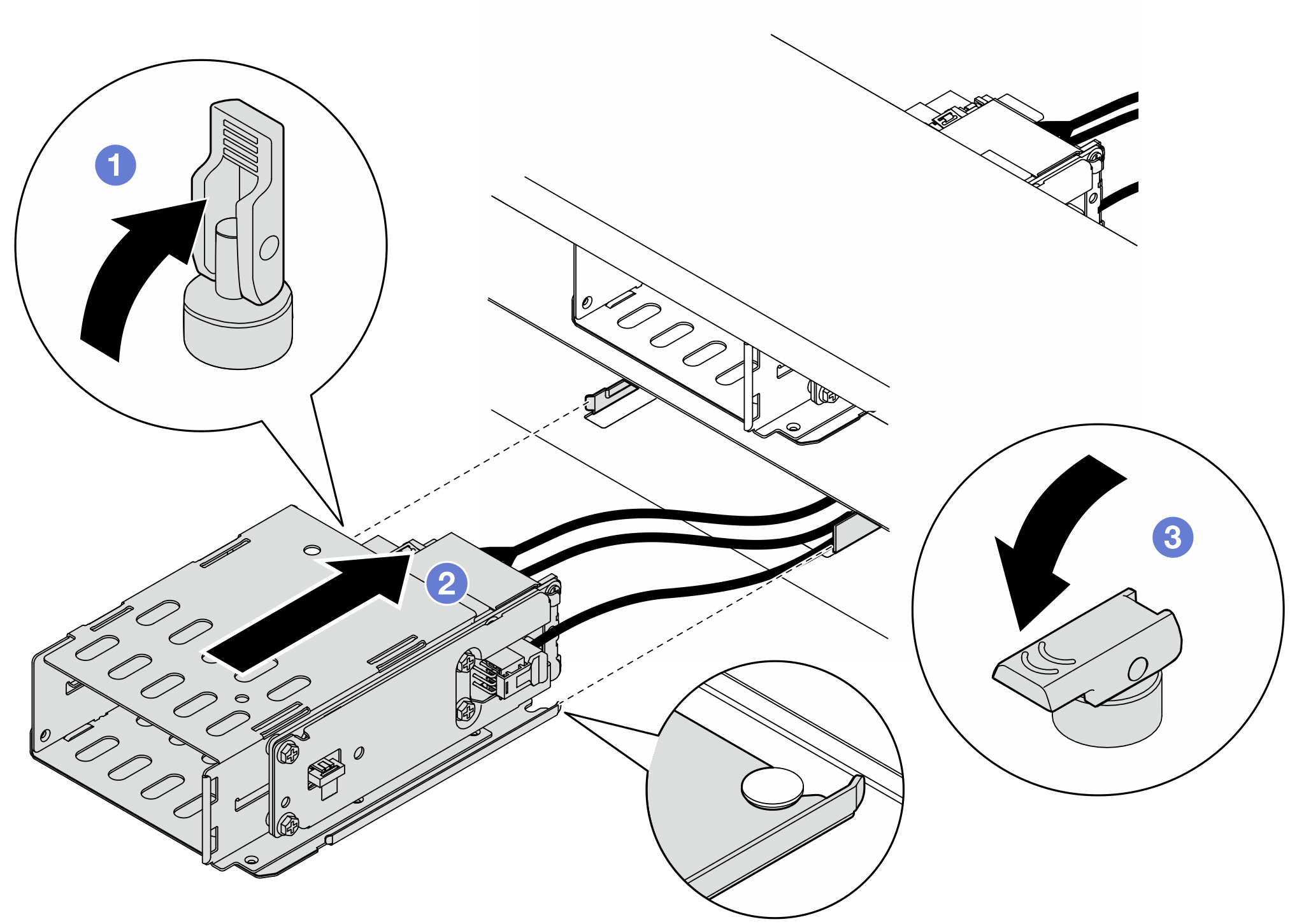

    Figura 2. Instalação da gaiola E3.S 2T
    Installing the E3.S 2T cage
    1. Verifique se a trava está na posição aberta.
    2. Deslize a gaiola no chassi até que o pino guia do chassi esteja encaixado no lugar.
    3. Pressione a trava para baixo para prender a gaiola.
  5. Conecte os cabos de alimentação e de sinal ao conjunto de placa-mãe. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale a gaiola do ventilador do sistema. Consulte Instalar o compartimento do ventilador do sistema.

  2. Reinstale o defletor de ar ou a gaiola de unidade central. Consulte Instalar o defletor de ar ou Instalar a gaiola de unidade e o backplane de unidade do meio.

  3. Reinstale a tampa superior. Consulte Instalar a tampa superior

  4. Reinstale o painel E3.S e os preenchimentos CMM ou CMM. Consulte Instalar uma CMM não hot-swap E3.S.

  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
