Remover o backplane e a gaiola de uma CMM E3.S

Siga as instruções desta seção para remover o backplane e a gaiola de uma CMM E3.S.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todas as CMMs E3.S instaladas na gaiola. Consulte Remover uma CMM não hot-swap E3.S.
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
    5. Remova o defletor de ar ou a gaiola de unidade do meio. Consulte Remover o defletor de ar ou Remover o backplane de unidade e a gaiola de unidade do meio.
    6. Desconecte os cabos de alimentação e de sinal da placa do processador.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  2. Remova a gaiola E3.S 2T.
    Nota
    Um painel E3.S sem placa interna é utilizado para cobrir um espaço com gaiola E3.S 2T instalada. Para resfriamento e fluxo de ar adequados, reinstale uma gaiola E3.S 2T e o painel E3.S correspondente antes de ligar o servidor. Se você usar um painel E3.S sem placa interna para cobrir um espaço sem gaiola E3.S 2T, os componentes do servidor poderão ser danificados durante a operação.

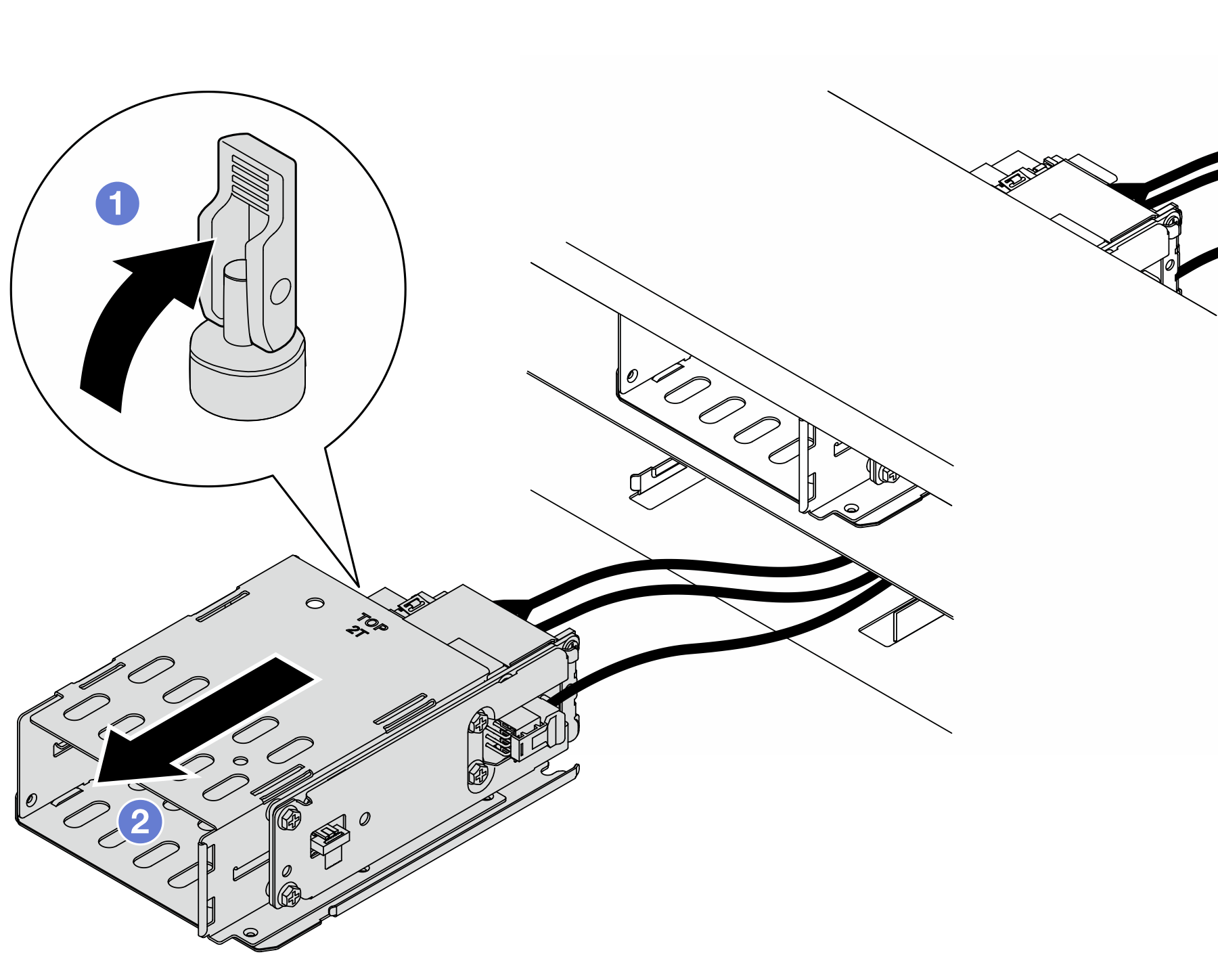

    Figura 1. Remoção da gaiola E3.S 2T
    Removing the E3.S 2T cage
    1. Abra a trava para desencaixar a gaiola.
    2. Deslize a gaiola para fora do chassi.
  3. Desconecte o cabo de alimentação do painel traseiro.
  4. Remova o backplane da gaiola.

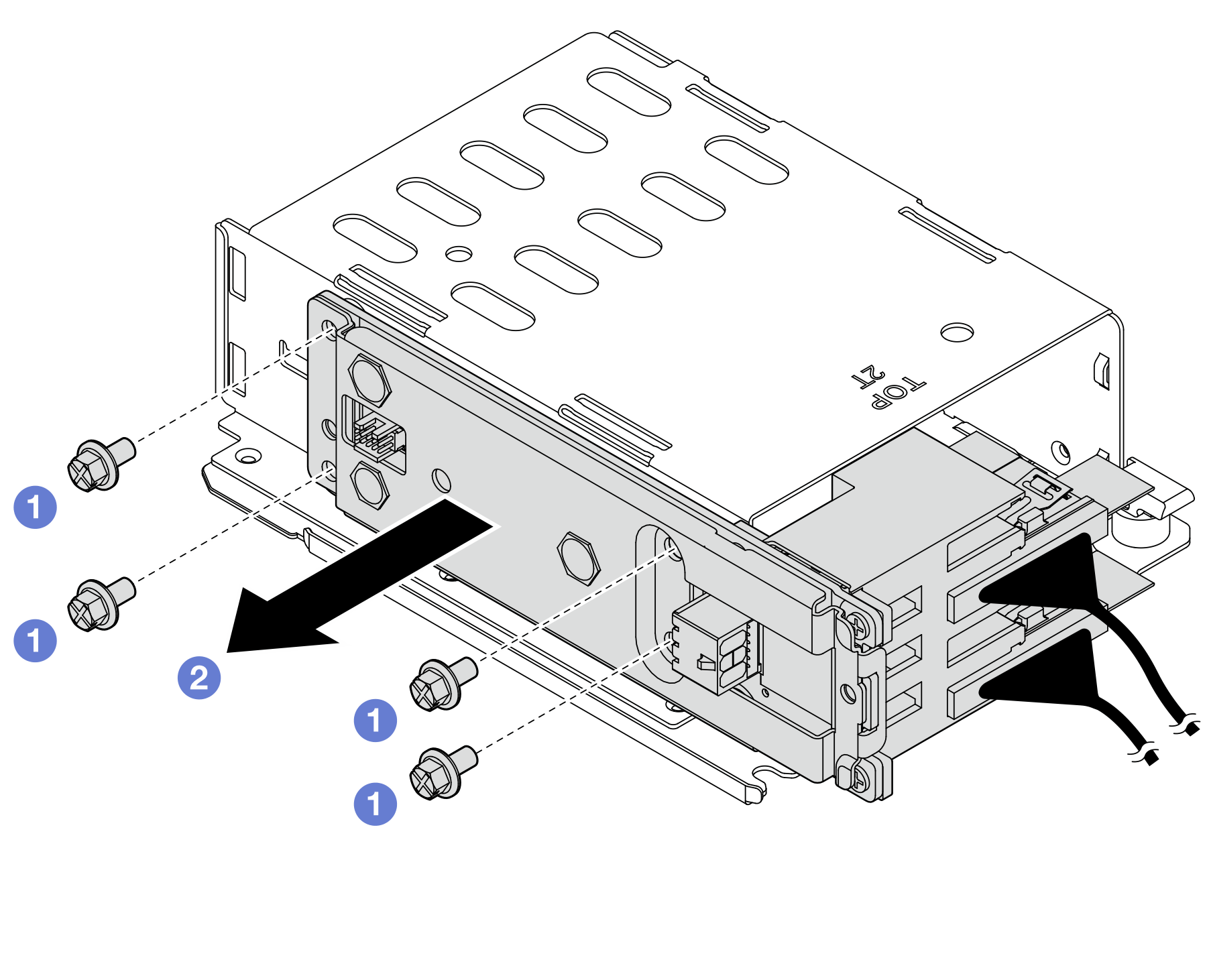

    Figura 2. Remoção do backplane
    Removing the backplane
    1. Solte os quatro parafusos que fixam o backplane.
    2. Deslize o backplane para longe da gaiola.
  5. Desconecte os cabos de sinal do backplane.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
