ถอดตัวครอบ E3.S CMM และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลน CMM E3.S

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ลบ CMM E3.S ทั้งหมดที่ติดตั้งในตัวครอบ ดู ถอด CMM แบบไม่ใช่ Hot-swap ของ E3.S
    3. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
    4. ถอดตัวครอบพัดลมระบบ ดู ถอดตัวครอบพัดลมระบบ
    5. ถอดแผ่นกั้นลมหรือตัวครอบไดรฟ์กลาง ดู ถอดแผ่นกั้นลม หรือ ถอดตัวครอบไดรฟ์กลางและแบ็คเพลนไดรฟ์
    6. ถอดสายไฟและสายสัญญาณออกจากแผงโปรเซสเซอร์
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  2. ถอดตัวครอบ E3.S 2T
    หมายเหตุ
    ใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อปิดพื้นที่ที่ติดตั้งตัวครอบ E3.S 2T แล้ว เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม ตรวจสอบให้แน่ใจว่าได้ติดตั้งตัวครอบ E3.S 2T และฝา E3.S ที่สอดคล้องกันก่อนเปิดเซิร์ฟเวอร์ หากคุณใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อครอบคลุมพื้นที่ที่ไม่มีตัวครอบ E3.S 2T ส่วนประกอบของเซิร์ฟเวอร์อาจเสียหายระหว่างการทำงาน

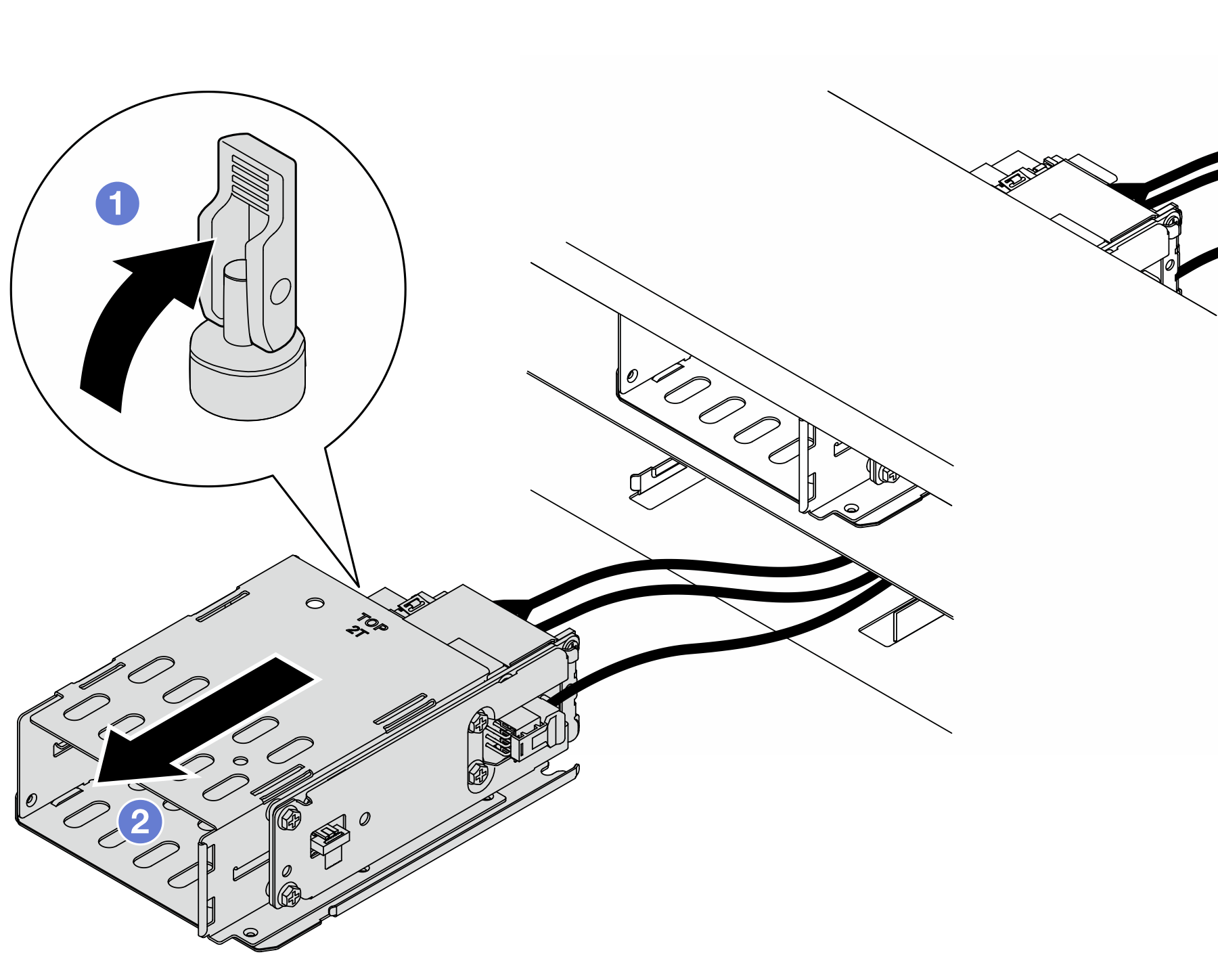

    รูปที่ 1. การถอดตัวครอบ E3.S 2T
    Removing the E3.S 2T cage
    1. เปิดสลักเพื่อปลดตัวครอบ
    2. เลื่อนตัวครอบไดรฟ์ออกจากตัวเครื่อง
  3. ถอดสายไฟออกจากแบ็คเพลน
  4. ถอดแบ็คเพลนออกจากตัวครอบ

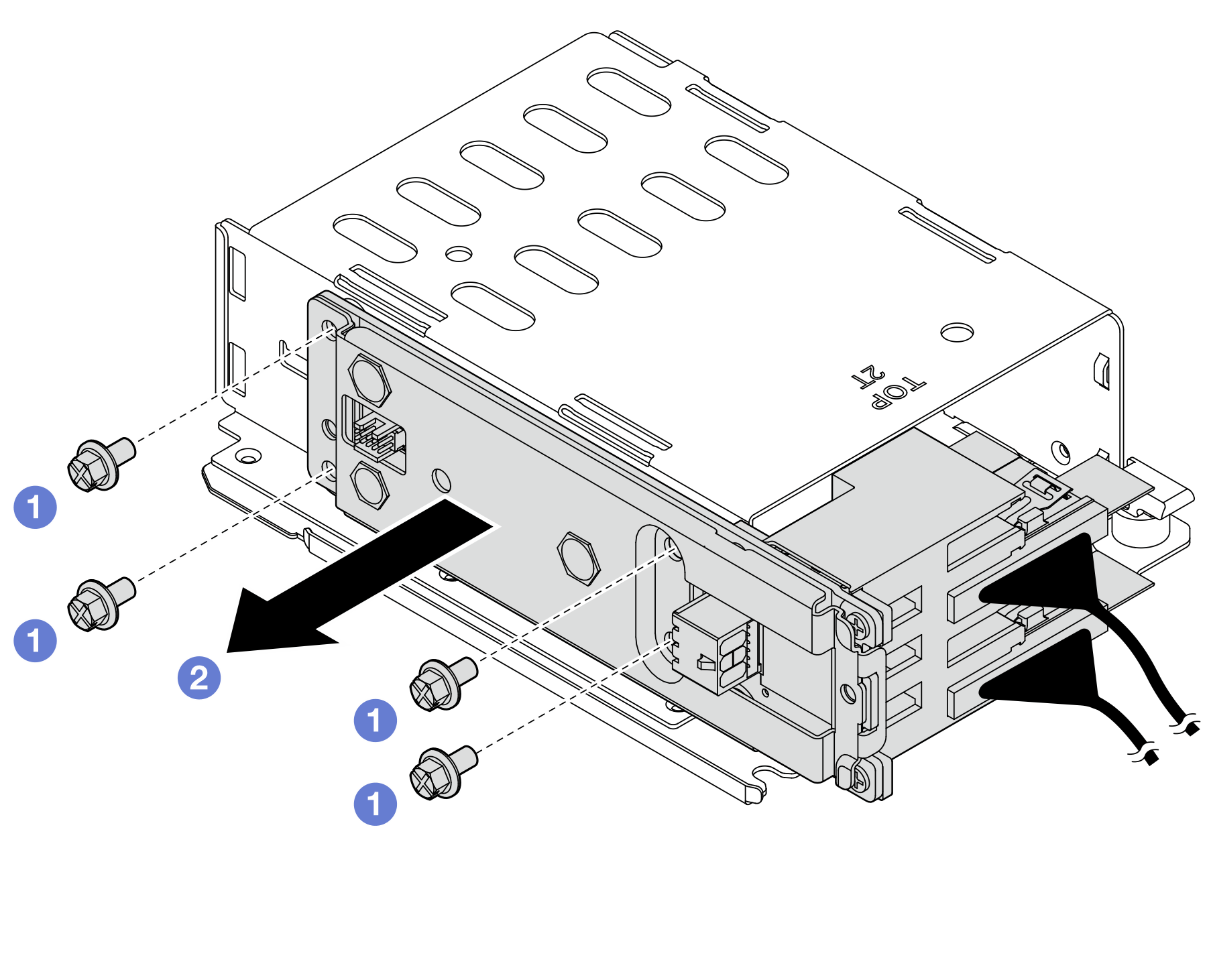

    รูปที่ 2. การถอดแบ็คเพลน
    Removing the backplane
    1. คลายสกรูสี่ตัวที่ยึดแบ็คเพลน
    2. เลื่อนแบ็คเพลนออกจากตัวครอบ
  5. ถอดสายสัญญาณออกจากแบ็คเพลน

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
