Quitar una placa posterior y el compartimiento del CMM E3.S

Siga las instrucciones que aparecen en esta sección para quitar una placa posterior y el compartimiento del CMM E3.S.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite todos los CMM E3.S instalados en el compartimiento. Consulte Quitar un CMM sin intercambio en caliente E3.S.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    4. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.
    5. Quite el deflector de aire o el compartimiento de la unidad central. Consulte Extracción del deflector de aire o Extracción del compartimiento de disco duro central y la placa posterior de la unidad.
    6. Desconecte los cables de alimentación y de señal de la placa del procesador.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite el compartimiento de E3.S 2T.
    Nota
    Un marco biselado de E3.S sin una placa interior se utiliza para cubrir un espacio con un compartimiento de E3.S 2T instalado. Para una refrigeración y un flujo de aire adecuados, asegúrese de volver a instalar un compartimiento de E3.S 2T y su correspondiente marco biselado de E3.S antes de encender el servidor. Si utiliza un marco biselado de E3.S sin una placa interior para cubrir un espacio sin un compartimiento de E3.S 2T, los componentes del servidor pueden resultar dañados durante el funcionamiento.

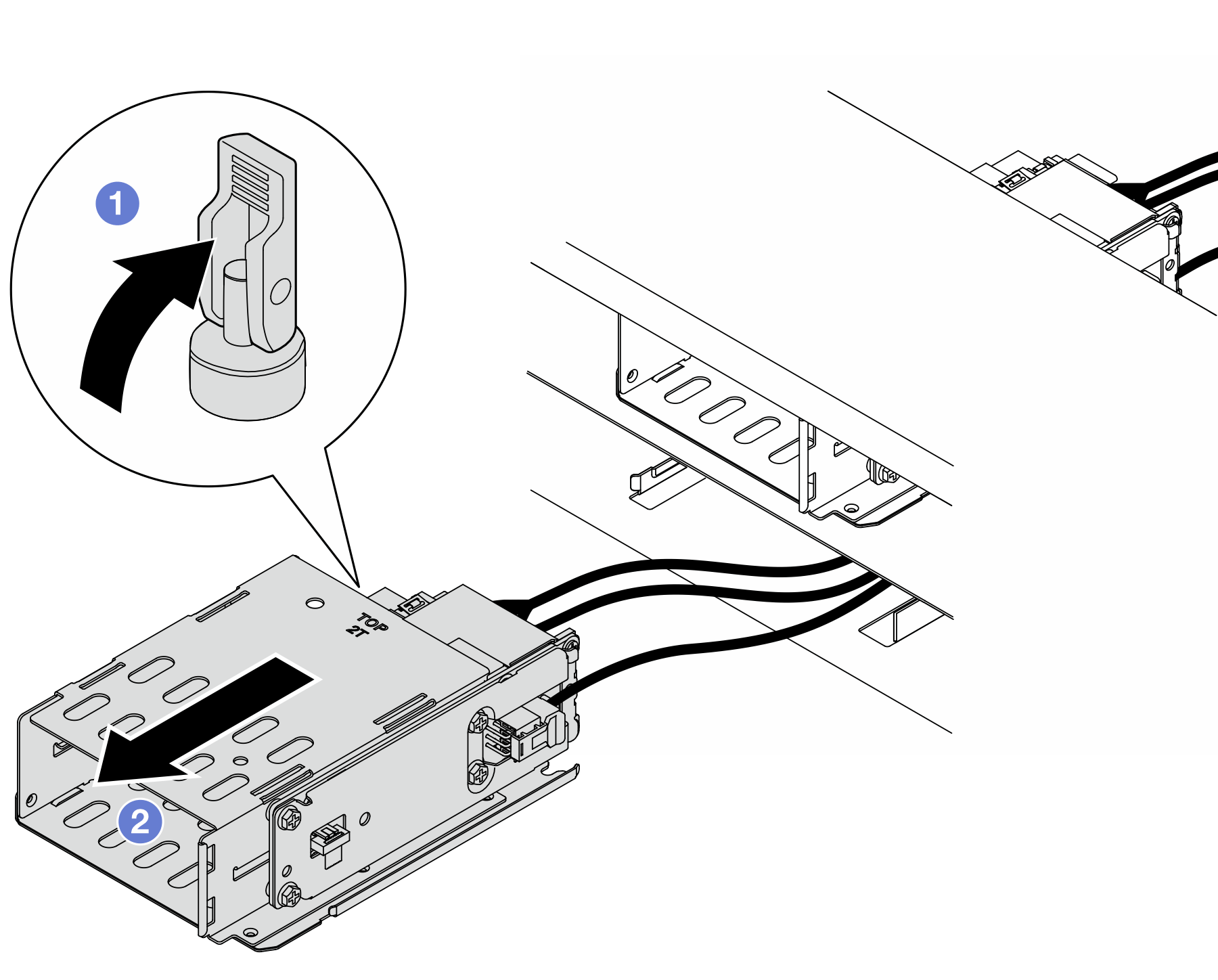

    Figura 1. Extracción del compartimiento de E3.S 2T
    Removing the E3.S 2T cage
    1. Abra el pestillo para desenganchar el compartimiento.
    2. Deslice el compartimiento hacia fuera para quitarlo del chasis.
  3. Desconecte el cable de alimentación de la placa posterior.
  4. Quite la placa posterior del compartimiento.

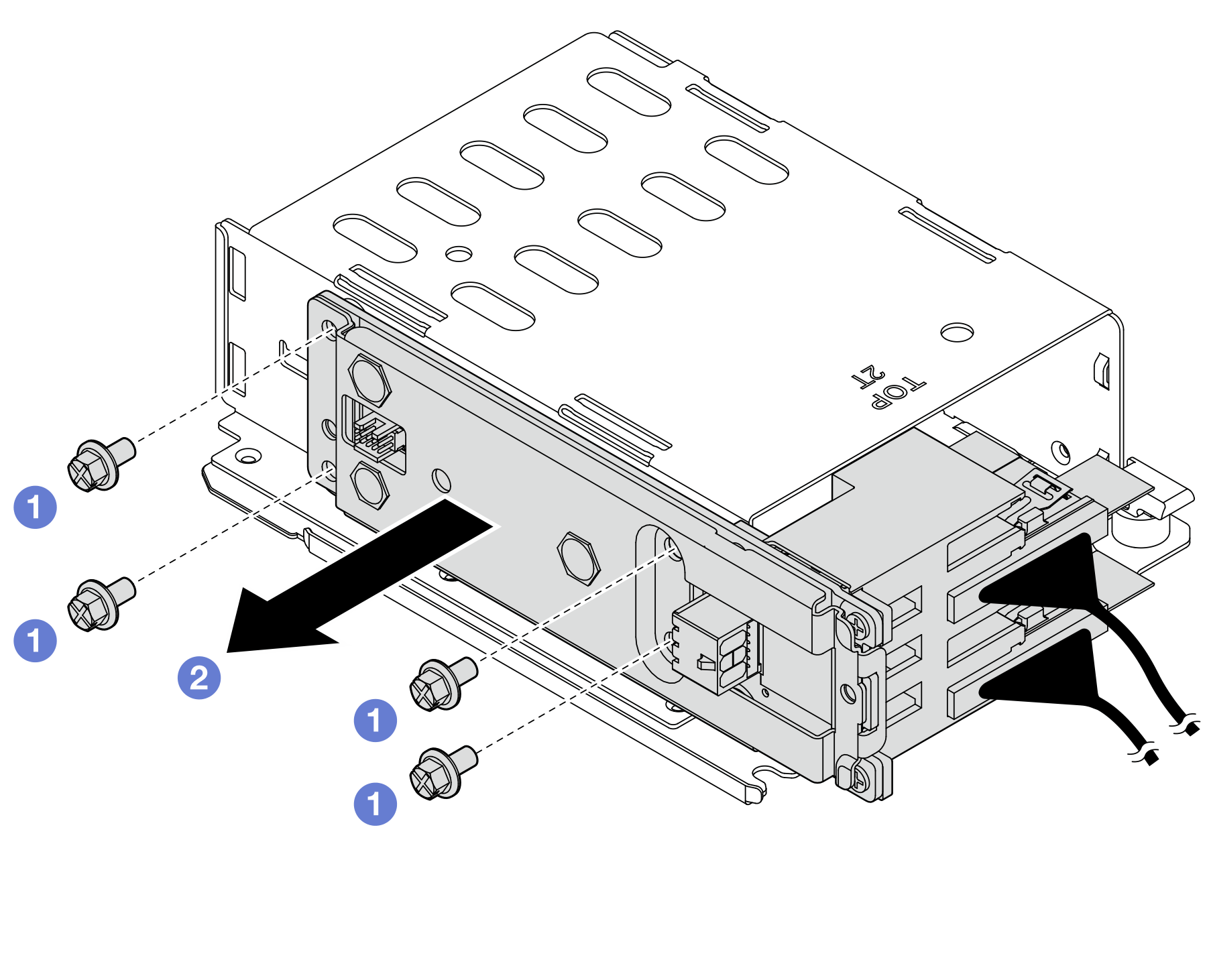

    Figura 2. Extracción de la placa posterior
    Removing the backplane
    1. Suelte los cuatro tornillos que aseguran la placa posterior.
    2. Deslice la placa posterior hacia fuera para quitarla del compartimiento.
  5. Desconecte los cables de señal de la placa posterior.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
