卸下 E3.S CMM 框架和背板

請依照本節中的指示卸下 E3.S CMM 框架和背板。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 為此作業做準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱更換伺服器
    2. 卸下所有安裝在框架中的 E3.S CMM。請參閱卸下 E3.S 非熱抽換 CMM
    3. 卸下上蓋。請參閱卸下上蓋
    4. 卸下系統風扇機盒。請參閱卸下系統風扇機盒
    5. 卸下空氣擋板或中間框架。請參閱卸下空氣擋板卸下中間框架和硬碟背板
    6. 將電源線和信號線從處理器板拔掉。
      小心
      為避免損壞主機板組件,請確保在從主機板組件斷開纜線時,遵循內部纜線佈線中的指示。
  2. 卸下 E3.S 2T 框架。
    不含內板的 E3.S 擋板用於覆蓋安裝了 E3.S 2T 框架的空間。為了保持正常散熱和空氣流通,請務必重新安裝 E3.S 2T 框架和對應的 E3.S 擋板,之後才開啟伺服器。如果您使用不含內板的 E3.S 擋板來覆蓋沒有 E3.S 2T 框架的空間,伺服器元件在操作過程中可能會損壞。

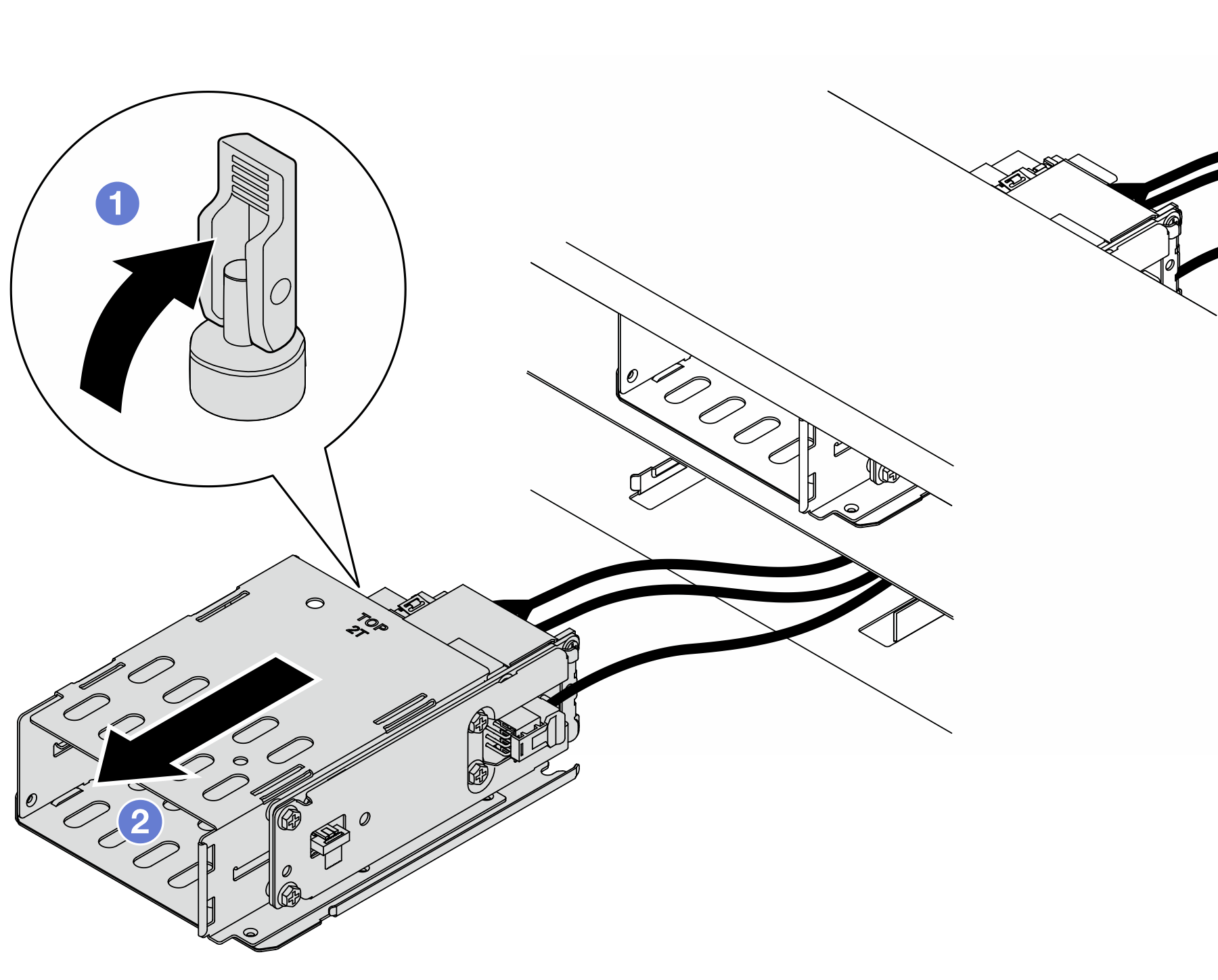

    圖 1. 卸下 E3.S 2T 框架
    Removing the E3.S 2T cage
    1. 開啟閂鎖以鬆開框架。
    2. 將框架滑出機箱。
  3. 從背板拔掉電源線。
  4. 從框架卸下背板。
    圖 2. 卸下背板
    Removing the backplane
    1. 鬆開用於固定背板的四個螺絲。
    2. 將背板滑離框架。
  5. 從背板拔除信號線。

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
