卸下 E3.S 非熱抽換 CMM

請依照本節中的指示卸下 E3.S 非熱抽換 CXL 記憶體模組 (CMM)。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註

如果部分 CMM 機槽在卸下元件後不打算安裝任何元件，請確定您已備妥 CMM 機槽填充板。

程序

  1. 卸下 E3.S 擋板。
    圖 1. 卸下 E3.S 擋板
    Removing the E3.S bezel
    1. 按下 E3-S 擋板上的按鈕以鬆開擋板。
    2. 從伺服器卸下 E3.S 擋板。
  2. 檢查 CMM 的性能狀態 LED 是否熄滅，若熄滅則表示可以拆卸。請參閱E3.S CMM LED。
  3. 卸下 CMM。

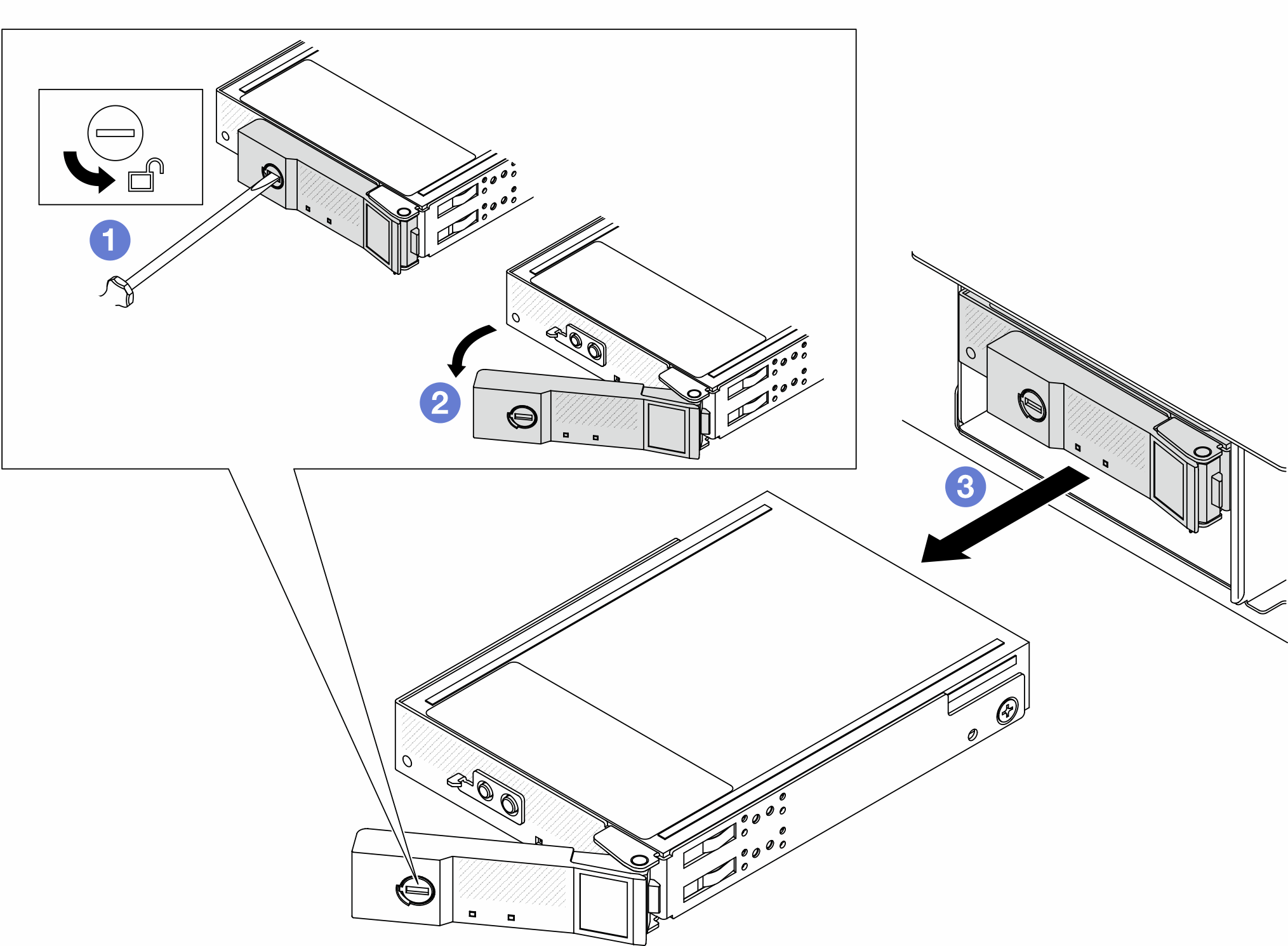

    圖 2. 卸下 CMM
    Removing the CMM
    1. 使用 3 公釐平頭螺絲起子鬆開把手，將鬆開閂鎖旋轉至開啟位置。
    2. 將把手旋轉至打開的位置。
    3. 握住把手，將 CMM 從機槽中滑出。
    註
    請盡快安裝機槽填充板（如下圖所示）或替換裝置（請參閱安裝 E3.S 非熱抽換 CMM）。
    圖 3. 安裝 CMM 機槽填充板

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
